Podkładki pod zbrojenia: Klucz do trwałego betonu?

Podkładki pod zbrojenia, choć często niedoceniane, są fundamentem trwałości każdej konstrukcji żelbetowej. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć ich kluczową rolę, dobrać odpowiedni typ do Twojego projektu i prawidłowo je zamontować, unikając kosztownych błędów.

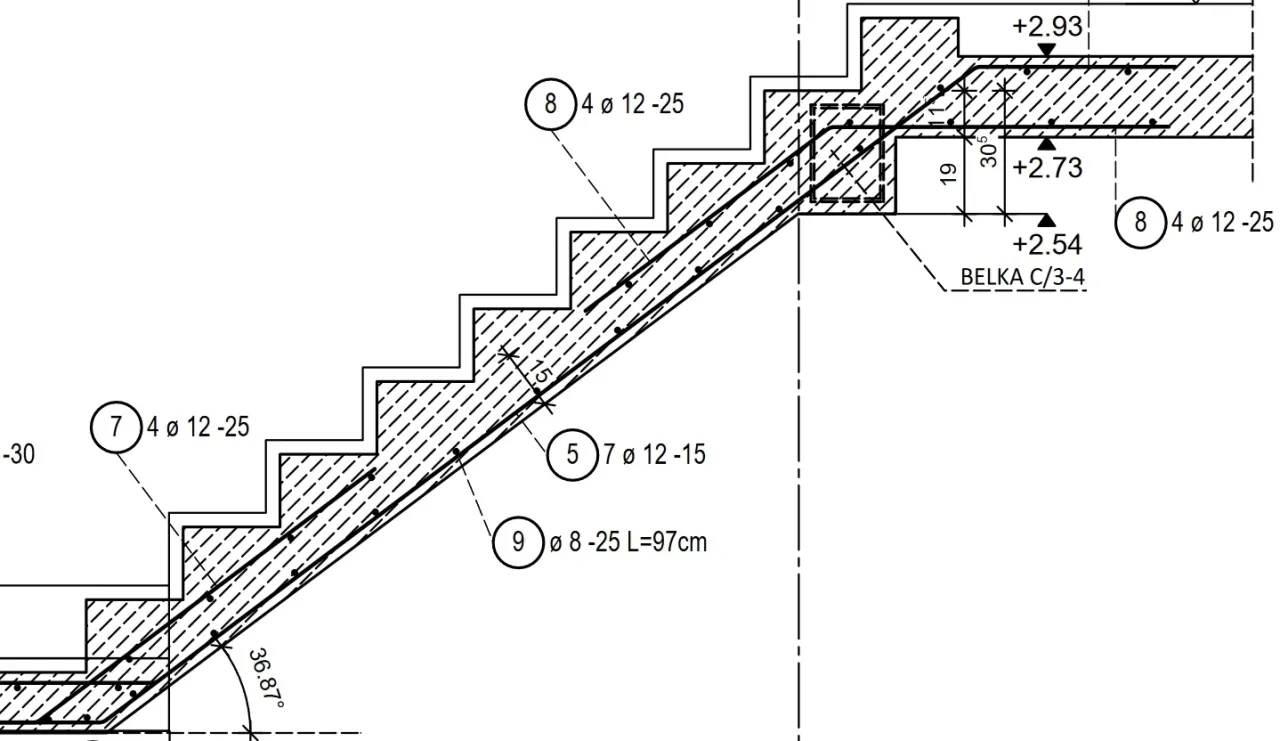

Małe elementy, wielkie znaczenie: rola otuliny w trwałości żelbetu

Zaczynając od podstaw, otulina betonowa to nic innego jak warstwa betonu, która pokrywa stal zbrojeniową w konstrukcji. Jej rola jest absolutnie fundamentalna dla trwałości i bezpieczeństwa każdej konstrukcji żelbetowej. To właśnie otulina stanowi pierwszą i najważniejszą linię obrony dla zbrojenia, chroniąc je przed szkodliwymi czynnikami zewnętrznymi. Bez odpowiedniej otuliny, nawet najlepiej zaprojektowana i wykonana konstrukcja żelbetowa jest skazana na znacznie krótszą żywotność i utratę swoich właściwości nośnych.

Czym jest otulina i dlaczego bez niej zbrojenie skazane jest na korozję?

Mechanizm ochrony stali zbrojeniowej przed korozją, jaki zapewnia otulina, jest niezwykle sprytny i skuteczny. Beton, ze względu na swój zasadowy charakter (wysokie pH), tworzy na powierzchni stali zbrojeniowej pasywną warstwę ochronną. Ta warstwa zapobiega bezpośredniemu kontaktowi stali z tlenem i wilgocią, które są głównymi sprawcami korozji. Jeśli otulina jest niewystarczająca, pęknięta lub uszkodzona, agresywne czynniki z otoczenia takie jak dwutlenek węgla (karbonatyzacja), chlorki (np. z soli drogowej, wody morskiej) czy po prostu woda i tlen mogą przeniknąć do zbrojenia. Wówczas warstwa pasywna ulega zniszczeniu, a stal zaczyna rdzewieć. Korozja prowadzi do zwiększenia objętości stali, co z kolei powoduje naprężenia w betonie, pękanie i odpadanie jego fragmentów. To proces samonapędzający się, który w efekcie osłabia całą konstrukcję, prowadząc do utraty jej nośności i w skrajnych przypadkach do katastrofy budowlanej.

Ochrona przed ogniem i zapewnienie przyczepności: ukryte funkcje podkładek

Poza ochroną przed korozją, otulina (a co za tym idzie, prawidłowo dobrane i zamontowane podkładki) pełni jeszcze dwie niezwykle istotne funkcje. Po pierwsze, stanowi barierę ogniową. W przypadku pożaru, odpowiednia grubość otuliny znacząco opóźnia nagrzewanie się stali zbrojeniowej. Stal w wysokich temperaturach traci swoją wytrzymałość i sztywność, co może prowadzić do szybkiej utraty nośności elementu konstrukcyjnego. Grubsza otulina daje cenny czas na ewakuację i interwencję służb ratunkowych, chroniąc konstrukcję przed zawaleniem. Po drugie, otulina jest kluczowa dla zapewnienia prawidłowej przyczepności zbrojenia do betonu. To właśnie dzięki tej przyczepności beton i stal współpracują ze sobą, tworząc materiał żelbetowy, który jest w stanie przenosić zarówno siły ściskające (beton), jak i rozciągające (stal). Zbyt mała otulina może skutkować niewystarczającą powierzchnią styku, a tym samym osłabieniem tej współpracy, co negatywnie wpływa na wytrzymałość i sztywność konstrukcji.

Zbyt mała lub zbyt duża otulina: realne skutki błędów na budowie

Błędy wykonawcze związane z grubością otuliny to niestety plaga na wielu budowach, a ich konsekwencje bywają katastrofalne. Mogę z własnego doświadczenia powiedzieć, że często są to błędy wynikające z pośpiechu lub niewiedzy. Oto najczęstsze skutki:

• Zbyt mała otulina:
  • Przyspieszona korozja zbrojenia: Najczęstszy i najbardziej destrukcyjny skutek. Stal szybciej rdzewieje, co prowadzi do pękania i odpadania betonu.
  • Pękanie i spękania betonu: Zwiększająca objętość skorodowana stal rozsadza beton od wewnątrz.
  • Obniżenie odporności ogniowej: Konstrukcja staje się znacznie bardziej podatna na zniszczenie w przypadku pożaru.
  • Zmniejszona trwałość konstrukcji: Całkowita żywotność obiektu drastycznie się skraca.
  • Ryzyko katastrofy budowlanej: W skrajnych przypadkach osłabienie zbrojenia może prowadzić do zawalenia się elementu.
• Zbyt duża otulina:
  • Zmniejszenie efektywnej wysokości konstrukcyjnej: Stal, która jest zbyt głęboko osadzona, nie pracuje tak efektywnie, jak powinna, co może zmniejszać nośność elementu.
  • Ryzyko pęknięć skurczowych: Grubsza warstwa betonu na powierzchni może być bardziej podatna na pęknięcia wynikające ze skurczu betonu.
  • Niepotrzebne zwiększenie zużycia betonu: Chociaż nie jest to błąd konstrukcyjny, prowadzi do nieuzasadnionych kosztów i zwiększa ciężar własny konstrukcji.

Przewodnik po rodzajach podkładek zbrojeniowych: co i kiedy stosować?

Rynek oferuje szeroki wachlarz podkładek zbrojeniowych, a ich różnorodność nie jest przypadkowa. Każdy typ został zaprojektowany z myślą o konkretnych warunkach i zastosowaniach. Kluczem do sukcesu jest zrozumienie, kiedy dany rodzaj podkładki sprawdzi się najlepiej, a kiedy może okazać się niewystarczający. Przyjrzyjmy się im bliżej, dzieląc je ze względu na materiał i kształt.

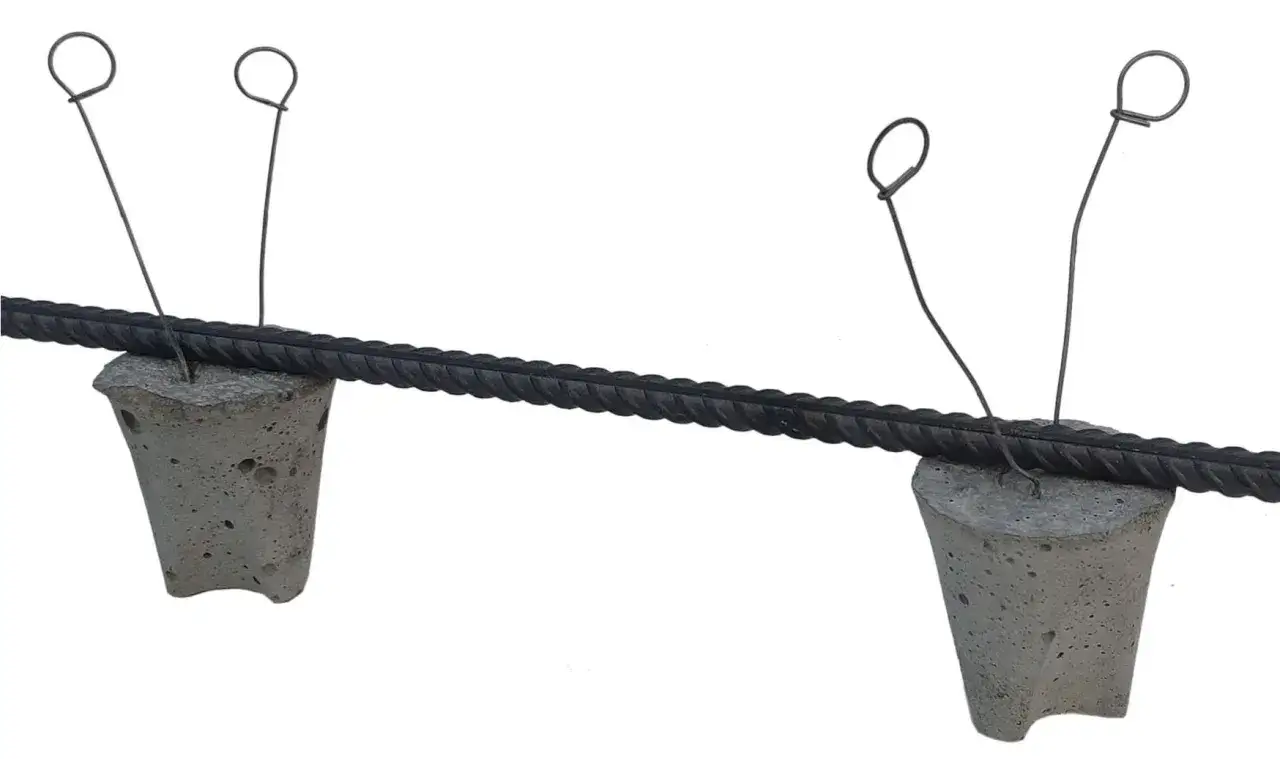

Podkładki betonowe vs. plastikowe: szczegółowe porównanie wytrzymałości, ceny i zastosowań

Wybór między podkładkami plastikowymi a betonowymi to jedna z podstawowych decyzji, którą musimy podjąć na budowie. Oba typy mają swoje zalety i wady, a ich zastosowanie zależy od specyfiki projektu. Poniżej przedstawiam szczegółowe porównanie, które, mam nadzieję, ułatwi Ci podjęcie świadomej decyzji.

Cecha	Podkładki plastikowe (z tworzywa sztucznego)	Podkładki betonowe
Materiał	Polipropylen (PP), polichlorek winylu (PVC)	Beton, często zbrojony włóknem szklanym
Odporność na korozję	Bardzo dobra, materiał nie koroduje	Bardzo dobra, materiał nie koroduje
Odporność na mróz i wilgoć	Dobra	Bardzo dobra
Odporność na ogień	Niska, topią się w wysokich temperaturach	Bardzo dobra, niepalne, zachowują stabilność
Wytrzymałość na obciążenia	Dobra dla standardowych zbrojeń, mogą się deformować pod ciężkimi	Bardzo wysoka, idealne pod ciężkie zbrojenia
Typowe zastosowania	Standardowe zbrojenia, elementy o mniejszych obciążeniach, wylewki, chudziaki	Ciężkie zbrojenia, masywne elementy (fundamenty, mosty), tam gdzie wymagana wysoka odporność ogniowa
Aspekty ekonomiczne (cena)	Zazwyczaj niższe, ekonomiczne rozwiązanie	Wyższe niż plastikowe, ale uzasadnione w specyficznych zastosowaniach
Waga	Lekkie, łatwe w transporcie i montażu	Cięższe, co może być zaletą w niektórych zastosowaniach (stabilność)

Dystanse punktowe ("kości", "gwiazdki"): kiedy są najlepszym wyborem?

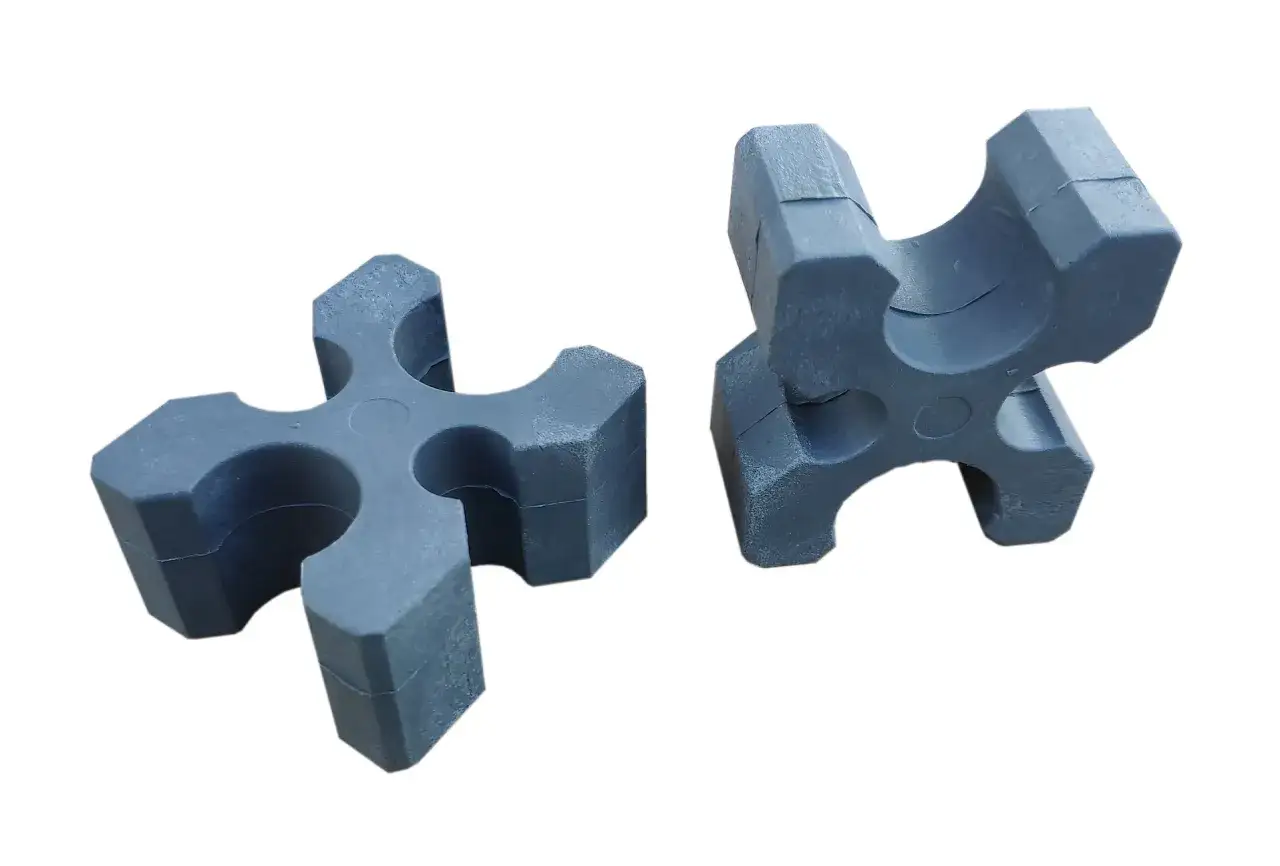

Dystanse punktowe to najczęściej spotykane podkładki, a ich nazwy "kości" czy "gwiazdki" doskonale oddają ich kształt. Są to pojedyncze elementy, które podpierają zbrojenie w konkretnych punktach. "Gwiazdki" są szczególnie efektywne w elementach pionowych, takich jak ściany i słupy, ponieważ ich konstrukcja pozwala na stabilne osadzenie na prętach zbrojeniowych, zapewniając otulinę z każdej strony. "Kości" i krążki natomiast świetnie sprawdzają się w elementach poziomych, jak płyty i ławy fundamentowe, gdzie podpierają dolną siatkę zbrojenia. Ich uniwersalność i łatwość montażu sprawiają, że są to podkładki pierwszego wyboru w wielu standardowych zastosowaniach.

Dystanse liniowe (listwy): jak przyspieszyć pracę na dużych powierzchniach stropów?

Kiedy mamy do czynienia z dużymi, płaskimi powierzchniami, takimi jak stropy czy płyty fundamentowe, dystanse liniowe, czyli listwy, stają się niezastąpione. Ich główną zaletą jest to, że podpierają zbrojenie na większej długości, co znacząco przyspiesza montaż. Zamiast układać wiele pojedynczych podkładek punktowych, wystarczy rozłożyć kilka listew. Dostępne są zarówno w wersji plastikowej, jak i betonowej, co pozwala na dopasowanie do wymagań projektu pod względem wytrzymałości i odporności ogniowej. Listwy betonowe są często wybierane do stropów o większych rozpiętościach lub tam, gdzie zbrojenie jest szczególnie ciężkie, zapewniając równomierne podparcie i minimalizując ryzyko ugięcia.

Specjalistyczne podkładki stalowe ("koziołki"): niezbędne wsparcie dla ciężkiego zbrojenia górnego

W przypadku grubych płyt stropowych, gdzie występuje zbrojenie górne, często spotykamy się z koniecznością zastosowania specjalistycznych podkładek stalowych, potocznie nazywanych "koziołkami" lub dystansami typu "ZET". Są to elementy wykonane z drutu stalowego, które charakteryzują się wyjątkowo dużą stabilnością i nośnością. Ich specyficzny kształt pozwala na efektywne podparcie górnej siatki zbrojenia, zapobiegając jej ugięciu pod własnym ciężarem lub podczas betonowania. To niezwykle ważne, ponieważ zapewnienie prawidłowego położenia zbrojenia górnego jest kluczowe dla nośności stropu. Zastosowanie "koziołków" gwarantuje, że stal znajdzie się dokładnie tam, gdzie została zaprojektowana, nawet przy bardzo dużych obciążeniach.

Jak perfekcyjnie dobrać podkładki do projektu: instrukcja krok po kroku

Prawidłowy dobór podkładek pod zbrojenia to nie sztuka, ale systematyczne podejście do tematu. Wiem, że na początku może to wydawać się skomplikowane, ale postępując zgodnie z poniższymi krokami, zyskasz pewność, że Twoja konstrukcja będzie trwała i bezpieczna. To praktyczny poradnik, który przeprowadzi Cię przez proces decyzyjny.

Krok 1: Odczytaj z projektu wymaganą grubość otuliny (norma PN-EN 1992-1-1 i klasy ekspozycji)

Zawsze, ale to zawsze zaczynaj od projektu budowlanego. To on jest Twoją biblią. Grubość otuliny nie jest wartością dowolną jest ściśle określona przez projektanta i wynika z wielu czynników, w tym przede wszystkim z klasy ekspozycji betonu. Klasy te, zdefiniowane w normie PN-EN 1992-1-1 (Eurokod 2), określają stopień agresywności środowiska, w jakim będzie pracować dana konstrukcja. Inna otulina będzie wymagana dla elementu wewnętrznego, suchego, a inna dla fundamentu narażonego na wilgoć, mróz czy działanie chlorków. Upewnij się, że podkładki, które wybierasz, mają dokładnie taką wysokość, jaką przewiduje projekt dla danej otuliny.

Krok 2: Dopasuj podkładkę do elementu: inne do ławy fundamentowej, inne do słupa

Kolejnym krokiem jest dopasowanie kształtu i typu podkładki do konkretnego elementu konstrukcyjnego. Nie ma uniwersalnej podkładki "do wszystkiego". Na przykład, do ławy fundamentowej, gdzie zbrojenie jest układane poziomo na gruncie lub chudziaku, świetnie sprawdzą się podkładki typu "kość" lub listwy betonowe. Natomiast do zbrojenia pionowego w ścianach czy słupach, gdzie musimy zapewnić otulinę z kilku stron, idealne będą "gwiazdki", które stabilnie obejmują pręt. W przypadku stropów, zwłaszcza tych o dużej powierzchni, dystanse liniowe (listwy) znacznie przyspieszą pracę i zapewnią równomierne podparcie.

Krok 3: Przeanalizuj podłoże: co położyć na gruncie, a co na styropianie lub szalunku?

Rodzaj podłoża, na którym układane jest zbrojenie, ma kluczowe znaczenie dla wyboru podkładki. Jeśli zbrojenie leży bezpośrednio na gruncie lub chudziaku, podkładki muszą być stabilne i odporne na ewentualne zabrudzenia. W takim przypadku betonowe listwy lub "kości" są dobrym wyborem. Sytuacja zmienia się, gdy zbrojenie układane jest na miękkich podłożach izolacyjnych, takich jak styropian czy wełna mineralna. Tutaj podkładki o małej powierzchni styku mogą wgniatać się w izolację, uszkadzając ją i obniżając efektywną grubość otuliny. W takich przypadkach zalecam stosowanie podkładek o większej podstawie lub specjalnych podkładek z szerokimi stopkami, które rozkładają ciężar na większej powierzchni. Na szalunkach natomiast, szczególnie tych gładkich, podkładki muszą być stabilne i często wymagają przywiązania do zbrojenia, aby nie przesuwały się podczas betonowania.

Krok 4: Oszacuj ciężar zbrojenia: kiedy plastikowa podkładka może nie wystarczyć?

Nie zapominaj o oszacowaniu ciężaru zbrojenia, które będą musiały podeprzeć podkładki. To bardzo ważny aspekt! W przypadku lekkich siatek zbrojeniowych, standardowe podkładki plastikowe zazwyczaj w zupełności wystarczą. Jednak, gdy mamy do czynienia z ciężkimi siatkami, prętami o dużej średnicy, a zwłaszcza zbrojeniem górnym w grubych płytach, plastikowe podkładki mogą okazać się niewystarczające. Mogą pękać, deformować się lub wgniatać w podłoże, co prowadzi do nieprawidłowej grubości otuliny. W takich sytuacjach konieczne jest zastosowanie podkładek betonowych, które charakteryzują się znacznie większą nośnością, lub specjalistycznych podkładek stalowych ("koziołków"), które zapewnią niezbędną stabilność pod dużym obciążeniem.

Sztuka prawidłowego montażu: jak rozmieścić podkładki, by spełniły swoją rolę?

Dobór odpowiednich podkładek to dopiero połowa sukcesu. Nawet najlepsze i najdroższe dystanse nie spełnią swojej roli, jeśli zostaną źle zamontowane. Prawidłowy montaż to sztuka, która wymaga precyzji i uwagi. Chodzi o to, aby podkładki nie tylko zapewniły właściwą grubość otuliny, ale także stabilnie utrzymały zbrojenie w miejscu podczas całego procesu betonowania.

Jaki jest optymalny rozstaw podkładek w płytach, ławach i ścianach? Zalecenia wykonawcze

Optymalny rozstaw podkładek jest kluczowy dla utrzymania zbrojenia w odpowiedniej pozycji. Zbyt rzadkie rozmieszczenie to jeden z najczęstszych błędów, który może prowadzić do ugięcia się zbrojenia i zmniejszenia otuliny. Z moich doświadczeń wynika, że dla większości płyt i ław fundamentowych optymalny rozstaw podkładek wynosi od 50 do 75 cm w obu kierunkach. W przypadku ścian i słupów, gdzie zbrojenie jest pionowe, "gwiazdki" powinny być rozmieszczone co około 1-1,5 metra w pionie, a także w odpowiednich odstępach w poziomie, aby zapewnić stabilność. Zawsze jednak należy kierować się wytycznymi projektanta, który może określić inny, bardziej precyzyjny rozstaw w zależności od specyfiki konstrukcji i ciężaru zbrojenia.

Praktyczne techniki układania: jak stabilnie mocować podkładki, by nie przesuwały się podczas betonowania?

Stabilne mocowanie podkładek to podstawa, aby nie przesuwały się podczas wylewania i zagęszczania betonu. Oto kilka praktycznych technik, które stosuję i polecam:

• Wiązanie do zbrojenia: Wiele podkładek, zwłaszcza "gwiazdki" do zbrojenia pionowego czy niektóre typy "kości", posiada specjalne otwory lub zaczepy, które umożliwiają przywiązanie ich drutem wiązałkowym do prętów zbrojeniowych. To najpewniejsza metoda stabilizacji.
• Odpowiednie osadzenie: Upewnij się, że podkładka jest stabilnie osadzona na podłożu lub na pręcie zbrojeniowym. Niektóre podkładki mają specjalne wypustki, które zapobiegają ich przesuwaniu się.
• Użycie podkładek z klipsami: Na rynku dostępne są podkładki plastikowe z wbudowanymi klipsami, które zaciskają się na pręcie zbrojeniowym, zapewniając dodatkową stabilność.
• Ciężar własny: W przypadku podkładek betonowych, ich większy ciężar własny często pomaga w utrzymaniu stabilności, zwłaszcza na płaskich powierzchniach.
• Kontrola przed betonowaniem: Zawsze, ale to zawsze, przed rozpoczęciem betonowania, należy przeprowadzić dokładną kontrolę wszystkich podkładek. Sprawdź, czy żadna się nie przesunęła, nie pękła, i czy wszystkie są na swoim miejscu.

Zbrojenie górne w stropach: jak skutecznie je podeprzeć, by nie opadło?

Zbrojenie górne w stropach to szczególne wyzwanie. Jego prawidłowe podparcie jest krytyczne, ponieważ to właśnie ono odpowiada za przenoszenie momentów ujemnych w płycie. Jeśli zbrojenie górne ugnie się lub opadnie podczas betonowania, jego efektywna wysokość konstrukcyjna zostanie zmniejszona, co drastycznie obniży nośność stropu. Właśnie dlatego tak ważne jest zastosowanie odpowiednich podkładek. W tym przypadku najbardziej efektywne są stalowe "koziołki" (dystanse typu "ZET"). Ich konstrukcja zapewnia niezwykłą stabilność i wytrzymałość na obciążenia, co jest niezbędne, aby utrzymać ciężkie siatki zbrojenia górnego w zaprojektowanej pozycji. Rozmieszczenie "koziołków" powinno być zgodne z projektem, ale zazwyczaj są one rozmieszczane w regularnych odstępach, aby zapewnić równomierne podparcie na całej powierzchni stropu.

Najczęstsze błędy przy stosowaniu podkładek, które mogą kosztować fortunę

Na budowie, jak w życiu, błędy się zdarzają. Jednak w przypadku podkładek pod zbrojenia, niektóre z nich mogą mieć naprawdę poważne i kosztowne konsekwencje. Chcę Cię przestrzec przed najczęściej popełnianymi pomyłkami, abyś mógł ich uniknąć i zapewnić trwałość swojej konstrukcji.

Błąd nr 1: Pozorna oszczędność, czyli zbyt rzadki rozstaw podkładek

To jeden z najbardziej zdradliwych błędów. Kusząca jest myśl, że "mniej znaczy taniej", ale w przypadku podkładek to czysta iluzja. Zbyt rzadki rozstaw podkładek prowadzi do tego, że zbrojenie, zwłaszcza to dolne w płytach i ławach, ugnie się pod własnym ciężarem lub ciężarem betonu podczas wylewania. W efekcie zmniejsza się grubość otuliny, a stal znajdzie się bliżej powierzchni betonu, niż przewiduje projekt. Konsekwencje są natychmiastowe: przyspieszona korozja, pękanie betonu i obniżenie nośności konstrukcji. Pamiętaj, że optymalny rozstaw (np. 50-75 cm w płytach) to nie fanaberia, ale wymóg techniczny. Oszczędność kilku podkładek może w przyszłości kosztować Cię remont całej konstrukcji.

Błąd nr 2: Używanie podkładek o zbyt małej nośności pod ciężkimi siatkami

Kolejny często spotykany błąd to niedopasowanie nośności podkładki do ciężaru zbrojenia. Wyobraź sobie, że pod ciężką, grubą siatkę zbrojeniową w fundamencie podkładasz delikatne plastikowe dystanse przeznaczone do lekkich wylewek. Co się stanie? Podkładki mogą pękać, deformować się, a nawet wgniatać w podłoże. Efekt jest ten sam, co przy zbyt rzadkim rozstawie zbrojenie opada, a otulina staje się zbyt mała. Zawsze należy oszacować ciężar zbrojenia i, jeśli jest ono znaczne, zastosować podkładki betonowe lub stalowe, które są w stanie przenieść odpowiednie obciążenia bez deformacji.

Błąd nr 3: Ignorowanie wymagań projektu i stosowanie jednego typu podkładek "do wszystkiego"

Projekt budowlany to dokument, który powstał w oparciu o obliczenia i normy. Ignorowanie jego zaleceń, zwłaszcza w kwestii grubości otuliny i rodzaju podkładek, jest proszeniem się o kłopoty. Często widzę, jak wykonawcy, chcąc uprościć sobie pracę, stosują jeden typ podkładek "do wszystkiego", niezależnie od elementu konstrukcyjnego czy warunków środowiskowych. To poważny błąd! Różne elementy (ławy, stropy, ściany) i różne klasy ekspozycji wymagają specyficznych rozwiązań. Podkładki muszą być dopasowane nie tylko wysokością, ale i materiałem oraz kształtem do konkretnych warunków, aby zapewnić trwałość i bezpieczeństwo konstrukcji.

Przeczytaj również: Drut do wiązania zbrojenia: Wybór, zużycie, błędy. Poradnik

Błąd nr 4: Niewłaściwe podkładki na miękkim podłożu (styropian, wełna mineralna)

Układanie zbrojenia na miękkich podłożach izolacyjnych, takich jak styropian czy wełna mineralna, wymaga szczególnej uwagi. Użycie standardowych podkładek punktowych o małej powierzchni styku w takim przypadku to niemal gwarancja problemów. Podkładki te mogą wgniatać się w izolację, uszkadzając ją i prowadząc do lokalnego zmniejszenia grubości otuliny. Co więcej, uszkodzona izolacja traci swoje właściwości termiczne. Aby tego uniknąć, na miękkich podłożach należy stosować podkładki o większej powierzchni styku, np. specjalne podkładki z szerokimi stopkami, które rozkładają ciężar na większej powierzchni, lub dystanse liniowe, które zapewniają równomierne podparcie i minimalizują ryzyko uszkodzenia izolacji.
