Strzemiona do zbrojenia: Od wyboru po montaż. Uniknij kosztownych błędów

W świecie budownictwa, gdzie każdy element ma kluczowe znaczenie dla bezpieczeństwa i trwałości konstrukcji, strzemiona zbrojeniowe często pozostają niedocenionym bohaterem. Te niepozorne elementy odgrywają fundamentalną rolę w zapewnieniu stabilności konstrukcji żelbetowych, skutecznie przeciwdziałając siłom, które mogłyby zagrozić ich integralności. W tym artykule, jako Tymoteusz Piotrowski, chciałbym przybliżyć Państwu świat strzemion od ich rodzajów i norm, przez prawidłowy montaż, aż po dylemat wyboru między gotowymi produktami a samodzielnym gięciem na placu budowy.

Strzemiona: cichy bohater każdej solidnej konstrukcji

Strzemiona zbrojeniowe, często nazywane w branży jarzemkami, stanowią nieodłączny element zbrojenia pomocniczego w konstrukcjach żelbetowych. Ich podstawowe zadanie to stabilizacja prętów zbrojenia głównego, co jest absolutnie kluczowe. Wyobraźmy sobie szkielet zbrojenia strzemiona utrzymują pręty główne w odpowiedniej pozycji zarówno podczas montażu, jak i w trakcie betonowania, zapobiegając ich przemieszczeniom. Co więcej, nadają całemu szkieletowi zbrojenia pożądany, projektowany kształt, co jest fundamentem dla późniejszej wytrzymałości elementu.

Brak strzemion lub ich nieprawidłowe zastosowanie to prosta droga do katastrofy budowlanej. Bez tych elementów konstrukcja żelbetowa traci zdolność do efektywnego przenoszenia sił ścinających, które są szczególnie niebezpieczne w belkach i słupach. Strzemiona działają jak swoiste "klamry", które przejmują te siły i rozprowadzają je, zapobiegając pękaniu betonu. Ponadto, w słupach i innych elementach ściskanych, strzemiona chronią pręty główne przed wyboczeniem zjawiskiem, w którym pręt pod obciążeniem traci stabilność i wygina się na boki. Prawidłowo zaprojektowane i zamontowane strzemiona znacząco zwiększają ogólną wytrzymałość, sztywność oraz duktylność (zdolność do odkształceń plastycznych bez utraty nośności) elementu konstrukcyjnego, co jest nie do przecenienia w kontekście bezpieczeństwa.

Rodzaje i parametry strzemion zbrojeniowych

Podstawowym materiałem do produkcji strzemion jest stal. Choć teoretycznie można by używać stali gładkiej, w praktyce dominują pręty żebrowane. Dlaczego? Żebrowanie zapewnia znacznie lepsze zakotwienie w betonie, co jest niezbędne do efektywnego przenoszenia sił i zapobiegania poślizgowi pręta względem otaczającego go betonu. Stal gładka, choć tańsza, ma znacznie słabszą przyczepność i jest stosowana sporadycznie, głównie w elementach o mniejszym znaczeniu konstrukcyjnym lub jako zbrojenie montażowe. Jeśli chodzi o średnice, najczęściej spotykamy:

• 6 mm: Najmniejsza dopuszczalna średnica, często stosowana w mniejszych elementach, takich jak wieńce, nadproża czy lekkie belki.
• 8 mm: Uniwersalna średnica, powszechnie używana w większości belek i słupów w budownictwie mieszkaniowym.
• 10 mm: Stosowana w elementach o większych obciążeniach, w słupach i belkach o większych przekrojach.
• 12 mm: Przeznaczona do konstrukcji o znacznych obciążeniach, w dużych słupach, belkach i elementach specjalnych.

Kształt strzemion jest ściśle związany z geometrią elementu konstrukcyjnego, który zbroją. Najbardziej rozpowszechnione są strzemiona prostokątne i kwadratowe, idealnie dopasowane do belek i słupów o tych samych przekrojach. Nie brakuje jednak bardziej wyszukanych form, takich jak strzemiona okrągłe (do słupów okrągłych), trójkątne, a nawet niesymetryczne, wykonywane na specjalne zamówienie pod konkretne, niestandardowe projekty. Ważnym rozróżnieniem są strzemiona otwarte i zamknięte te drugie, zakończone zazwyczaj hakami, tworzą zamkniętą pętlę, co jest kluczowe w elementach narażonych na skręcanie lub w miejscach wymagających pełnego opasania zbrojenia. Odpowiednia geometria strzemion jest absolutnie kluczowa dla efektywności zbrojenia, ponieważ tylko precyzyjnie wykonane strzemiona mogą prawidłowo opasać pręty główne i przenosić przewidziane siły.

Warto wspomnieć, że technologia idzie naprzód, a na rynku pojawiają się nowoczesne alternatywy dla tradycyjnych stalowych strzemion. Mam tu na myśli przede wszystkim strzemiona kompozytowe, na przykład wykonane z włókna szklanego. Ich główną zaletą jest całkowita odporność na korozję, co jest nieocenione w środowiskach agresywnych chemicznie lub w konstrukcjach narażonych na wilgoć. Są także znacznie lżejsze od stalowych, co ułatwia transport i montaż. Obecnie ich zastosowanie jest jeszcze ograniczone, głównie ze względu na wyższe koszty i specyficzne wymagania projektowe, ale z pewnością mają potencjał w niszowych, wymagających zastosowaniach.

Strzemiona a normy: co mówi Eurokod 2?

Kiedy mówimy o zbrojeniu, nie możemy pominąć norm. W Polsce projektowanie i wykonawstwo konstrukcji żelbetowych, w tym strzemion, reguluje norma Eurokod 2 (PN-EN 1992-1-1). To ona określa kluczowe wytyczne, które muszą być bezwzględnie przestrzegane. Jedną z najważniejszych jest minimalna średnica strzemion, która nie może być mniejsza niż 6 mm. Co więcej, średnica strzemion powinna wynosić co najmniej 25% maksymalnej średnicy prętów głównych, które opasują. Norma precyzuje również maksymalny rozstaw strzemion na przykład w belkach często spotykamy wartości od 30 do 50 cm. Zawsze jednak podkreślam, że ostateczny rozstaw i średnica strzemion muszą być ściśle zgodne z projektem budowlanym, ponieważ to projektant, na podstawie obliczeń statycznych, określa te parametry dla konkretnego elementu.

W projekcie budowlanym często napotykamy na miejsca, gdzie rozstaw strzemion jest znacznie mniejszy niż standardowy. Mówimy wtedy o zagęszczaniu strzemion. Jest to wymóg w miejscach newralgicznych, takich jak strefy przypodporowe belek (gdzie występują największe siły ścinające) czy w słupach (szczególnie w ich dolnych i górnych częściach). Zagęszczanie strzemion ma na celu zwiększenie odporności elementu na siły ścinające oraz, co równie ważne, zapobieganie wyboczeniu prętów ściskanych. W tych krytycznych obszarach, gdzie naprężenia są największe, gęstsze opasanie zbrojeniem pomocniczym jest gwarancją bezpieczeństwa i nośności konstrukcji.

Dla każdego, kto pracuje na budowie lub nadzoruje prace, kluczowa jest umiejętność interpretacji oznaczeń strzemion w projekcie budowlanym. Zazwyczaj strzemiona są opisywane w sposób skrótowy, który zawiera wszystkie niezbędne informacje. Przykładowo, oznaczenie "ø8 co 200" oznacza strzemiona o średnicy 8 mm, rozmieszczone co 200 mm (czyli co 20 cm). Czasem pojawiają się też informacje o kształcie, np. "2xø6 co 150 (prostokątne)", co wskazuje na dwa rzędy strzemion o średnicy 6 mm, w rozstawie 15 cm, w kształcie prostokąta. Zawsze zwracajmy uwagę na te detale, ponieważ precyzyjne odczytanie projektu to podstawa prawidłowego wykonawstwa.

Montaż strzemion: od teorii do placu budowy

Prawidłowe rozmieszczenie strzemion to podstawa. Zawsze montujemy je prostopadle do prętów zbrojenia głównego, tworząc spójną siatkę. Jednak w zależności od elementu konstrukcyjnego, istnieją pewne specyficzne wytyczne:

• Ława fundamentowa: Strzemiona w ławach fundamentowych mają za zadanie głównie opasanie prętów głównych i utrzymanie ich w odpowiedniej pozycji. Rozstaw jest zazwyczaj równomierny, chyba że projekt przewiduje zagęszczenie w miejscach koncentracji obciążeń, np. pod słupami.
• Wieniec: W wieńcach, czyli obwodowych belkach stropowych, strzemiona pełnią funkcję opasania i usztywnienia. Ich rozstaw jest zazwyczaj stały, ale należy pamiętać o ich ciągłości w narożnikach, gdzie często stosuje się dodatkowe, wzmocnione zbrojenie.
• Słup: W słupach strzemiona są absolutnie krytyczne. Oprócz opasania prętów głównych, zapobiegają ich wyboczeniu pod obciążeniem ściskającym. W słupach zawsze należy zagęszczać strzemiona w strefach przypodporowych (na końcach słupa), gdzie siły ścinające i momenty zginające są największe.

Wiązanie strzemion z prętami głównymi to czynność, która wymaga precyzji i odpowiedniej techniki. Oto jak to zrobić prawidłowo:

1. Przygotowanie materiałów: Upewnij się, że masz odpowiedni drut wiązałkowy (najczęściej fi 1,0-1,2 mm) oraz narzędzia tradycyjne szczypce zbrojarskie lub, co znacznie przyspiesza pracę, automatyczną wiązarkę.
2. Ułożenie strzemienia: Umieść strzemię w projektowanym miejscu, tak aby opasało pręty główne. Upewnij się, że jest prostopadłe do osi elementu.
3. Wiązanie: Drut wiązałkowy przewlecz wokół pręta głównego i strzemienia w miejscu ich styku. Najczęściej stosuje się wiązanie "na ósemkę" lub "na krzyż", które zapewnia stabilne połączenie.
4. Skręcanie drutu: Za pomocą szczypiec lub wiązarki skręć końce drutu, aż połączenie będzie ciasne i stabilne. Ważne jest, aby nie skręcać drutu zbyt mocno, aby nie uszkodzić zbrojenia, ale też nie za słabo, by połączenie nie puściło podczas betonowania.
5. Kontrola: Po związaniu sprawdź, czy strzemię jest stabilne i nie przemieszcza się. Powtórz czynność dla wszystkich punktów styku strzemienia z prętami głównymi.

Na koniec, ale bynajmniej nie mniej ważne, jest zapewnienie odpowiedniej otuliny betonowej. Otulina to warstwa betonu, która pokrywa zbrojenie, chroniąc je przed czynnikami zewnętrznymi. Jej grubość jest kluczowa dla żywotności całej konstrukcji. Niewystarczająca otulina to prosta droga do korozji zbrojenia, ponieważ wilgoć i agresywne substancje chemiczne mogą łatwo dotrzeć do stali. Skorodowane zbrojenie traci swoją wytrzymałość, co prowadzi do osłabienia konstrukcji, a w skrajnych przypadkach nawet do jej zawalenia. Ponadto, odpowiednia otulina zwiększa odporność ogniową elementu, chroniąc stal przed szybkim nagrzewaniem się w przypadku pożaru. Pamiętajmy, że otulinę kontrolujemy za pomocą plastikowych dystansów lub specjalnych podkładek, które utrzymują zbrojenie w odpowiedniej odległości od deskowania.

Gotowe strzemiona czy gięcie na budowie? Analiza opłacalności

Decyzja o tym, czy kupić gotowe strzemiona, czy giąć je samodzielnie na budowie, to częsty dylemat inwestorów i wykonawców. Każda opcja ma swoje plusy i minusy, a ja, jako Tymoteusz Piotrowski, postaram się je rzetelnie przedstawić.

Argumenty za zakupem gotowych, prefabrykowanych strzemion są dość przekonujące, zwłaszcza w przypadku większych projektów:

• Oszczędność czasu: To chyba największa zaleta. Gotowe strzemiona eliminują potrzebę gięcia na budowie, co znacząco przyspiesza prace zbrojarskie.
• Powtarzalność wymiarów i wysoka jakość: Strzemiona produkowane maszynowo charakteryzują się idealną precyzją wymiarową i kątową. Minimalizuje to ryzyko błędów ludzkich i zapewnia zgodność z projektem.
• Brak potrzeby specjalistycznych narzędzi: Nie musimy inwestować w giętarki ani zatrudniać wykwalifikowanych zbrojarzy do gięcia.
• Mniejsze zużycie materiału: Profesjonalne gięcie minimalizuje odpady stalowe.
• Kiedy najbardziej opłacalne: Rozwiązanie to jest szczególnie korzystne przy dużych inwestycjach, gdzie liczy się skala, szybkość i powtarzalność, a także tam, gdzie brakuje doświadczonej kadry do gięcia.

Z drugiej strony, samodzielne gięcie prętów na strzemiona na budowie również ma swoich zwolenników, choć wiąże się z większym wyzwaniem:

• Potencjalne oszczędności materiałowe: Jeśli mamy dostęp do stali w kręgach i odpowiednie narzędzia, koszt samego materiału na strzemiona może być niższy niż zakup gotowych.
• Wymagany czas: Gięcie strzemion to proces czasochłonny. Musimy uwzględnić czas pracy zbrojarzy, co generuje koszty robocizny.
• Wymagane narzędzia: Niezbędna jest giętarka do prętów zbrojeniowych ręczna lub elektryczna. Bez niej gięcie jest praktycznie niemożliwe lub bardzo nieefektywne.
• Wymagane umiejętności: Gięcie wymaga doświadczenia i precyzji. Nieprawidłowe gięcie (np. zbyt mały promień gięcia, niewłaściwe kąty) może osłabić pręt i tym samym całe zbrojenie.
• Ryzyko błędów: Błędy w gięciu, takie jak niewłaściwe wymiary czy kąty, mogą prowadzić do niezgodności z projektem, co w konsekwencji obniża wytrzymałość konstrukcji i może skutkować koniecznością poprawek.

Najczęstsze błędy przy montażu strzemion i jak ich unikać

Jako doświadczony praktyk, widziałem wiele błędów na budowie, a te związane ze strzemionami są szczególnie podstępne, bo często pozostają ukryte pod warstwą betonu. Jednym z najgroźniejszych jest zbyt rzadki rozstaw strzemion. Projektant określa rozstaw na podstawie obliczeń, które gwarantują, że element przeniesie przewidziane siły ścinające i zapobiegnie wyboczeniu prętów głównych. Jeśli wykonawca, chcąc zaoszczędzić czas lub materiał, zwiększy ten rozstaw, to zdolność elementu do przenoszenia obciążeń drastycznie spada. To jakbyśmy w samochodzie zamiast pięciu śrub mocujących koło, użyli tylko trzech pozornie działa, ale w krytycznym momencie może zawieść. Taka wada jest trudna do wykrycia po zabetonowaniu, a jej konsekwencje mogą być katastrofalne dla całej konstrukcji.

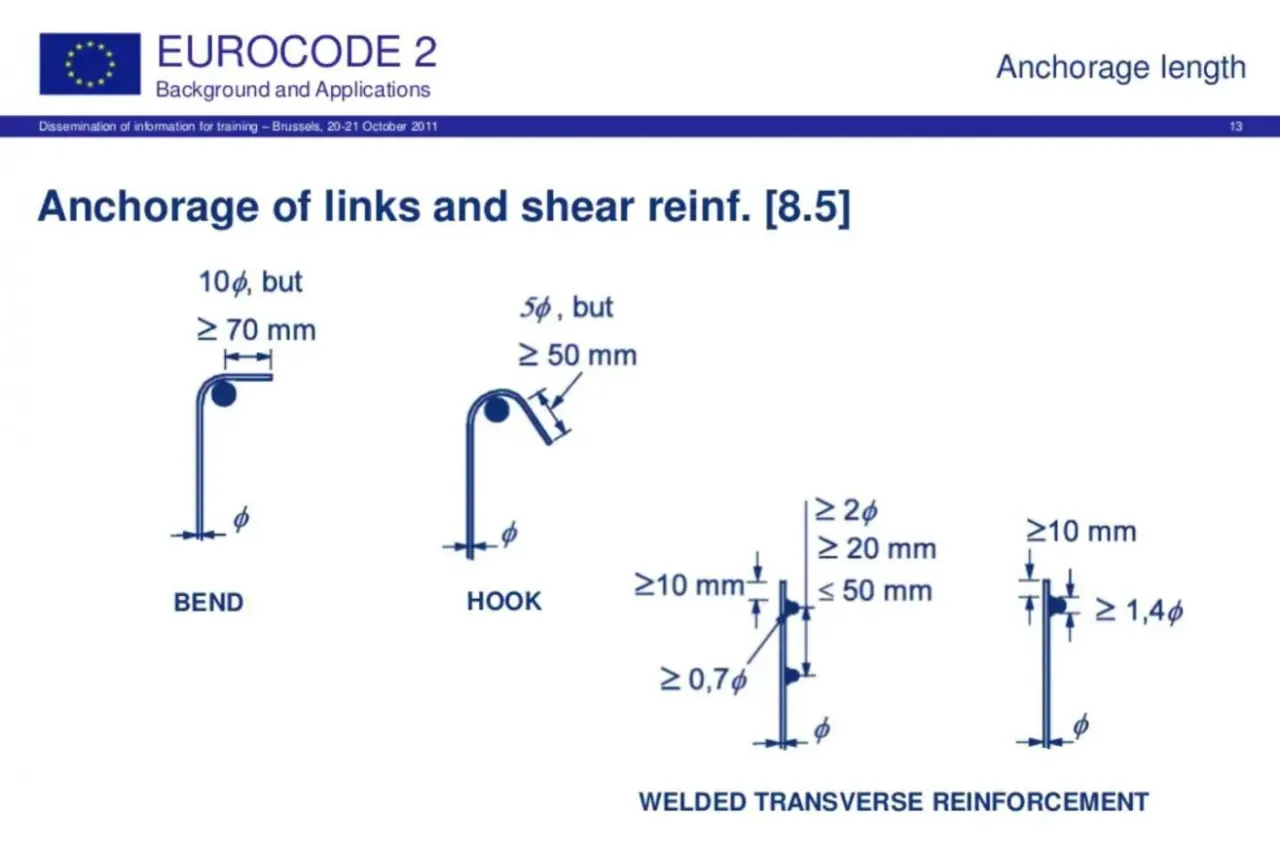

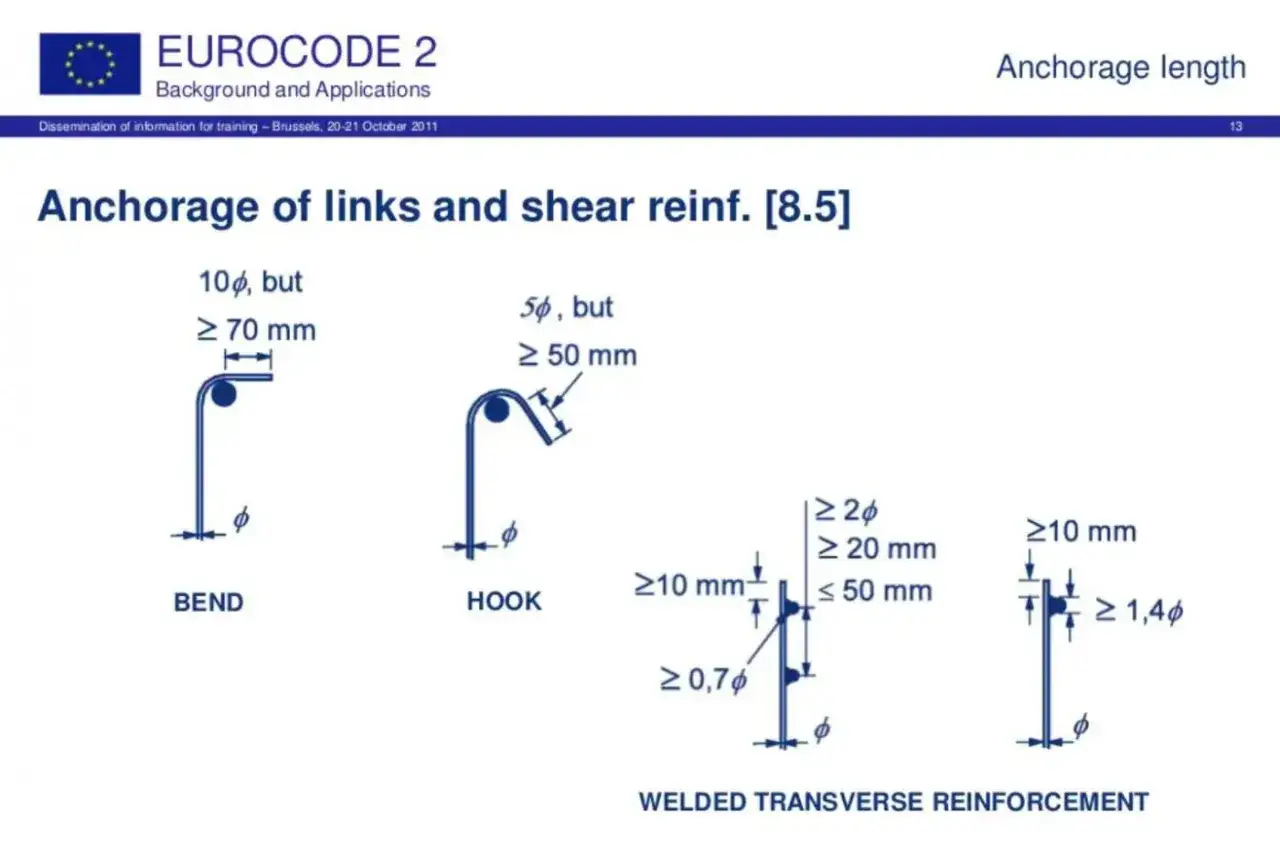

Innym często spotykanym problemem jest nieprawidłowe gięcie strzemion, zwłaszcza w kontekście haków i promienia gięcia. Haki na końcach strzemion nie są bynajmniej elementem dekoracyjnym zapewniają one odpowiednie zakotwienie w betonie i są kluczowe dla przenoszenia sił. Jeśli hak jest zbyt krótki lub ma niewłaściwy kąt, jego efektywność spada. Podobnie jest z promieniem gięcia zbyt mały promień gięcia, czyli zbyt ostre zagięcie pręta, może prowadzić do mikropęknięć w stali, a co za tym idzie, do osłabienia jej wytrzymałości w tym newralgicznym miejscu. Pamiętajmy, że stal ma swoje granice plastyczności, a ich przekroczenie podczas gięcia osłabia cały element zbrojeniowy.

Na koniec chciałbym poruszyć kwestię ciągłości zbrojenia, zwłaszcza w narożnikach i połączeniach elementów. Strzemiona odgrywają tu niebagatelną rolę. Ich zadaniem jest nie tylko opasanie prętów głównych, ale także zapewnienie, że całe zbrojenie działa jako jednolity system. W narożnikach belek czy w połączeniach słup-rygiel, gdzie występują złożone stany naprężeń, brak odpowiednio zaprojektowanych i zamontowanych strzemion może prowadzić do utraty ciągłości przenoszenia obciążeń. To z kolei skutkuje powstawaniem pęknięć i lokalnych uszkodzeń, które z czasem mogą rozwinąć się w poważne problemy konstrukcyjne. Prawidłowe zastosowanie strzemion w tych miejscach jest krytyczne dla stabilności i długowieczności konstrukcji.
