Nadproże betonowe zbrojone: Jak wykonać i uniknąć 4 błędów?

Zbrojone nadproże betonowe to jeden z najbardziej fundamentalnych elementów konstrukcyjnych w każdym budynku, pełniący kluczową rolę w przenoszeniu obciążeń nad otworami okiennymi i drzwiowymi. Prawidłowe jego wykonanie jest absolutnie niezbędne dla stabilności i długowieczności całej budowli. W tym artykule, jako Tymoteusz Piotrowski, postaram się dostarczyć kompleksowych informacji, które pomogą zarówno doświadczonym wykonawcom, jak i majsterkowiczom, w podjęciu świadomych decyzji dotyczących wyboru i realizacji nadproży.

Zbrojone nadproże betonowe fundament stabilności Twojej budowy

Zbrojone nadproże betonowe, niezależnie od tego, czy jest wylewane na budowie, czy montowane jako prefabrykat, stanowi kręgosłup konstrukcji nad każdym otworem. To nie jest tylko element estetyczny czy podpora dla okna to strategiczny punkt, który musi sprostać ogromnym obciążeniom.

Rola nadproża w konstrukcji budynku: więcej niż tylko belka nad oknem

Rola nadproża jest nie do przecenienia. Jego głównym zadaniem jest przenoszenie obciążeń z muru znajdującego się powyżej otworu (np. okiennego czy drzwiowego) na jego boki, czyli na fragmenty ścian. Bez prawidłowo wykonanego nadproża, ciężar ściany i stropu spoczywałby bezpośrednio na ramie okiennej lub drzwiowej, co nieuchronnie doprowadziłoby do ich uszkodzenia, a w konsekwencji do pęknięć w ścianach, a nawet do naruszenia stabilności całej konstrukcji. Z mojego doświadczenia wynika, że ignorowanie tego aspektu to proszenie się o poważne problemy budowlane w przyszłości.

Nadproże wylewane (monolityczne) a prefabrykowane poznaj fundamentalne różnice

Wybór między nadprożem wylewanym (monolitycznym) a prefabrykowanym to jedna z pierwszych decyzji, którą musimy podjąć. Nadproża wylewane są wykonywane bezpośrednio na placu budowy, co daje nam dużą elastyczność w dopasowaniu do konkretnych wymiarów i obciążeń, ale wymaga więcej pracy i czasu na miejscu. Z kolei nadproża prefabrykowane to gotowe elementy, które są produkowane w fabryce i dostarczane na budowę. Ich montaż jest zazwyczaj szybszy i mniej pracochłonny, ale musimy być pewni co do ich wymiarów i nośności już na etapie projektu. Każde z tych rozwiązań ma swoje plusy i minusy, a wybór powinien być podyktowany specyfiką projektu, dostępnym budżetem i harmonogramem prac.

Samodzielne wykonanie nadproża wylewanego praktyczny przewodnik

Decydując się na samodzielne wykonanie nadproża wylewanego, zyskujemy pełną kontrolę nad procesem i materiałami, ale jednocześnie bierzemy na siebie odpowiedzialność za każdy etap. Pamiętajcie, że precyzja i staranność są tutaj kluczowe.

Krok 1: Przygotowanie i montaż szalunku jak stworzyć idealną formę dla betonu?

Szalunek, czyli deskowanie, to tymczasowa forma, która nada nadprożu odpowiedni kształt i utrzyma świeży beton do momentu jego związania. Ten etap jest absolutnie krytyczny, ponieważ jakakolwiek niedokładność czy słabość szalunku może zniweczyć całą pracę.

1. Zaplanuj wymiary: Szalunek musi odpowiadać docelowym wymiarom nadproża, uwzględniając długość oparcia na murze.
2. Wybierz materiał: Najczęściej używa się desek drewnianych (np. calówek), płyt OSB lub sklejki wodoodpornej. Ważne, aby były one równe i w dobrym stanie.
3. Zbuduj dno i boki: Stwórz skrzynię bez jednego boku, która będzie stanowiła formę dla betonu. Dno szalunku musi być idealnie wypoziomowane.
4. Podeprzyj solidnie: Szalunek musi być solidnie podparty od spodu stemplami lub podporami systemowymi. Pamiętaj, że świeży beton jest bardzo ciężki! Podpory powinny być rozstawione gęsto, aby zapobiec ugięciom.
5. Uszczelnij: Upewnij się, że szalunek jest szczelny, aby beton nie wyciekał. Możesz użyć taśmy uszczelniającej lub folii.
6. Zabezpiecz przed przywieraniem: Wewnętrzne powierzchnie szalunku warto posmarować środkiem antyadhezyjnym (np. olejem szalunkowym), co ułatwi jego demontaż.

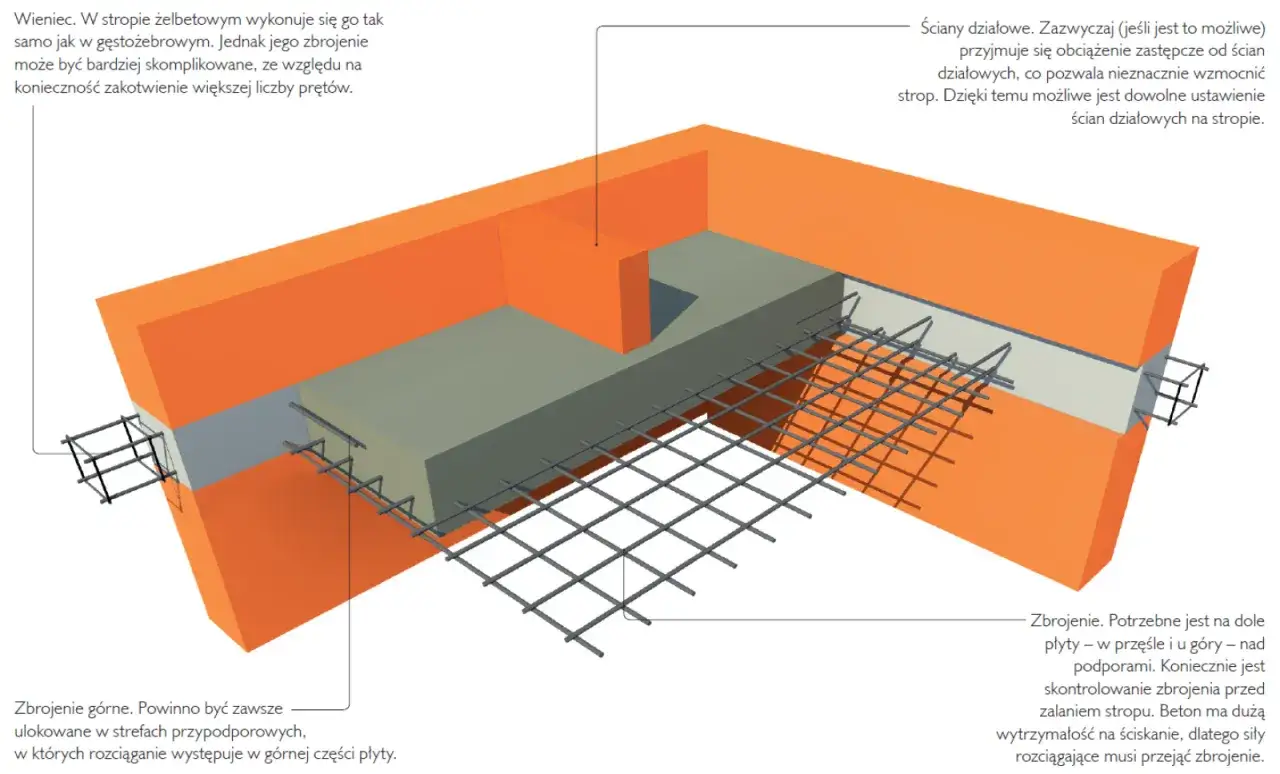

Krok 2: Projektowanie zbrojenia serce wytrzymałości Twojego nadproża

Zbrojenie to nic innego jak stalowe pręty zatopione w betonie, które przejmują siły rozciągające i ścinające, na które beton sam w sobie jest mało odporny. Z mojego doświadczenia wynika, że błędy w zbrojeniu są przyczyną aż 70% awarii nadproży. Zbrojenie składa się z prętów głównych (podłużnych), które przenoszą obciążenia rozciągające, oraz strzemion (prętów poprzecznych), które stabilizują pręty główne i przenoszą siły ścinające. Niezwykle ważne jest, aby projekt zbrojenia był zgodny z obliczeniami konstrukcyjnymi lub sprawdzonymi schematami, a jego wykonanie było precyzyjne.

Krok 3: Wybór właściwej klasy betonu i technika prawidłowego wylewania

Wybór odpowiedniej klasy betonu jest fundamentalny. Najczęściej do nadproży wylewanych stosuje się beton klasy C20/25 (dawniej B25) lub C16/20 (dawniej B20). Te klasy zapewniają wystarczającą wytrzymałość na ściskanie. Jeśli decydujemy się na samodzielne przygotowanie betonu, musimy zachować odpowiednie proporcje składników. Pamiętajcie, że jakość betonu ma bezpośrednie przełożenie na nośność i trwałość nadproża.

• Przykładowy skład mieszanki na beton B20 (C16/20): 1 worek cementu, 20 łopat żwiru, 6 łopat piasku. Ilość wody należy dobrać tak, aby mieszanka miała konsystencję gęstej śmietany nie za rzadka, nie za gęsta.

Krok 4: Pielęgnacja betonu i kluczowy moment kiedy bezpiecznie zdjąć szalunki?

Pielęgnacja betonu po wylaniu jest często niedocenianym, a jednak niezwykle ważnym etapem. W pierwszych dniach po wylaniu beton intensywnie wiąże i twardnieje. Aby proces ten przebiegał prawidłowo i beton osiągnął swoją docelową wytrzymałość, należy zapewnić mu odpowiednie warunki. Przede wszystkim, chronimy go przed zbyt szybkim wysychaniem (np. przez słońce i wiatr) oraz przed mrozem. Możemy to zrobić, zraszając powierzchnię betonu wodą (zwłaszcza w upalne dni) lub przykrywając go folią, plandeką czy wilgotnymi matami. Pełną nośność beton osiąga zazwyczaj po około 28 dniach, jednak szalunki można bezpiecznie zdjąć znacznie wcześniej. Z reguły, w zależności od temperatury otoczenia i klasy betonu, szalunki można usunąć najwcześniej po 7 dniach. Zawsze jednak warto poczekać nieco dłużej, jeśli warunki nie są optymalne, lub skonsultować się z kierownikiem budowy.

Prawidłowe zbrojenie nadproża sekret jego wytrzymałości

Jak już wspomniałem, zbrojenie to fundament wytrzymałości nadproża. Jego prawidłowe zaprojektowanie i wykonanie to gwarancja bezpieczeństwa i trwałości konstrukcji. Nie ma tu miejsca na improwizację.

Dobór stali: Jakie średnice prętów głównych i strzemion zastosować?

Dobór odpowiednich średnic stali zbrojeniowej jest kluczowy. Zazwyczaj, dla typowych nadproży w budownictwie jednorodzinnym, stosuje się pręty główne (podłużne) o średnicy 12-16 mm. Ich liczba i dokładne ułożenie powinny wynikać z projektu. Natomiast strzemiona (pręty poprzeczne) powinny mieć średnicę 6-8 mm. Ich zadaniem jest nie tylko stabilizacja prętów głównych, ale także przejmowanie sił ścinających, które są szczególnie duże przy końcach nadproża.

Prawidłowy rozstaw strzemion i ich rola w stabilizacji konstrukcji

Rola strzemion jest często niedoceniana. Nie tylko utrzymują one pręty główne w odpowiedniej pozycji podczas betonowania, ale co ważniejsze, przenoszą siły ścinające. Ich rozstaw nie może być przypadkowy musi być zgodny z projektem konstrukcyjnym. Zazwyczaj strzemiona są zagęszczane bliżej końców nadproża, gdzie siły ścinające są największe, a rzadziej w środkowej części. Prawidłowy rozstaw zapewnia, że całe zbrojenie pracuje jako jednolita struktura, skutecznie przeciwdziałając deformacjom.

Minimalna długość oparcia i zakotwienia zbrojenia w murze dlaczego to tak ważne?

To jest jeden z najczęstszych błędów, jakie widuję na budowach. Minimalna długość oparcia nadproża na murze jest absolutnie krytyczna dla jego stabilności. Nadproże musi mieć wystarczająco długie oparcie, aby równomiernie rozłożyć obciążenie na ścianę i zapobiec koncentracji naprężeń, które mogłyby prowadzić do pęknięć. Standardowo przyjmuje się, że oparcie powinno wynosić od 9 cm do 25 cm, przy czym często zalecane jest minimum 15 cm. W praktyce, im większa rozpiętość nadproża i większe obciążenie, tym dłuższe powinno być oparcie.

• Dla nadproży o długości 140-160 cm, minimalne oparcie to 20 cm.
• Dla dłuższych nadproży, oparcie powinno wynosić co najmniej 25 cm.

Co więcej, pręty zbrojeniowe powinny być dłuższe niż sam otwór. Muszą one być odpowiednio zakotwione w murze, aby mogły skutecznie przenosić obciążenia. Zazwyczaj zaleca się, aby pręty wystawały poza krawędź otworu o 40-50 cm, co oznacza około 20-25 cm z każdej strony. To zakotwienie zapewnia ciągłość pracy konstrukcji i jest niezbędne dla bezpieczeństwa. Ignorowanie tych wymiarów to prosta droga do poważnych problemów konstrukcyjnych.

Nadproża wylewane czy prefabrykowane co wybrać?

Wybór odpowiedniego typu nadproża to decyzja, która powinna być podyktowana nie tylko względami finansowymi, ale także specyfiką projektu, dostępnym czasem i oczekiwaną jakością. Nie zawsze najtańsze rozwiązanie jest najlepsze w dłuższej perspektywie.

Analiza kosztów: Czy samodzielne wylewanie zawsze jest tańsze?

Na pierwszy rzut oka, samodzielne wylewanie nadproża może wydawać się tańsze, ponieważ płacimy tylko za materiały (cement, kruszywo, stal) i nie ponosimy kosztów zakupu gotowego prefabrykatu. Jednak musimy wziąć pod uwagę inne czynniki. Do kosztów wylewanego nadproża należy doliczyć: koszt szalunków i ich montażu (czas pracy, materiały), czas potrzebny na zbrojenie i betonowanie, a także czas wiązania betonu, który opóźnia dalsze prace. W przypadku prefabrykatów, choć cena jednostkowa jest wyższa, zyskujemy na szybkości montażu i mniejszych wymaganiach co do robocizny. Często, gdy liczy się czas i precyzja, prefabrykaty okazują się bardziej opłacalne, zwłaszcza przy większej liczbie otworów. Zawsze radzę, aby dokładnie skalkulować wszystkie te aspekty, zanim podejmie się decyzję.

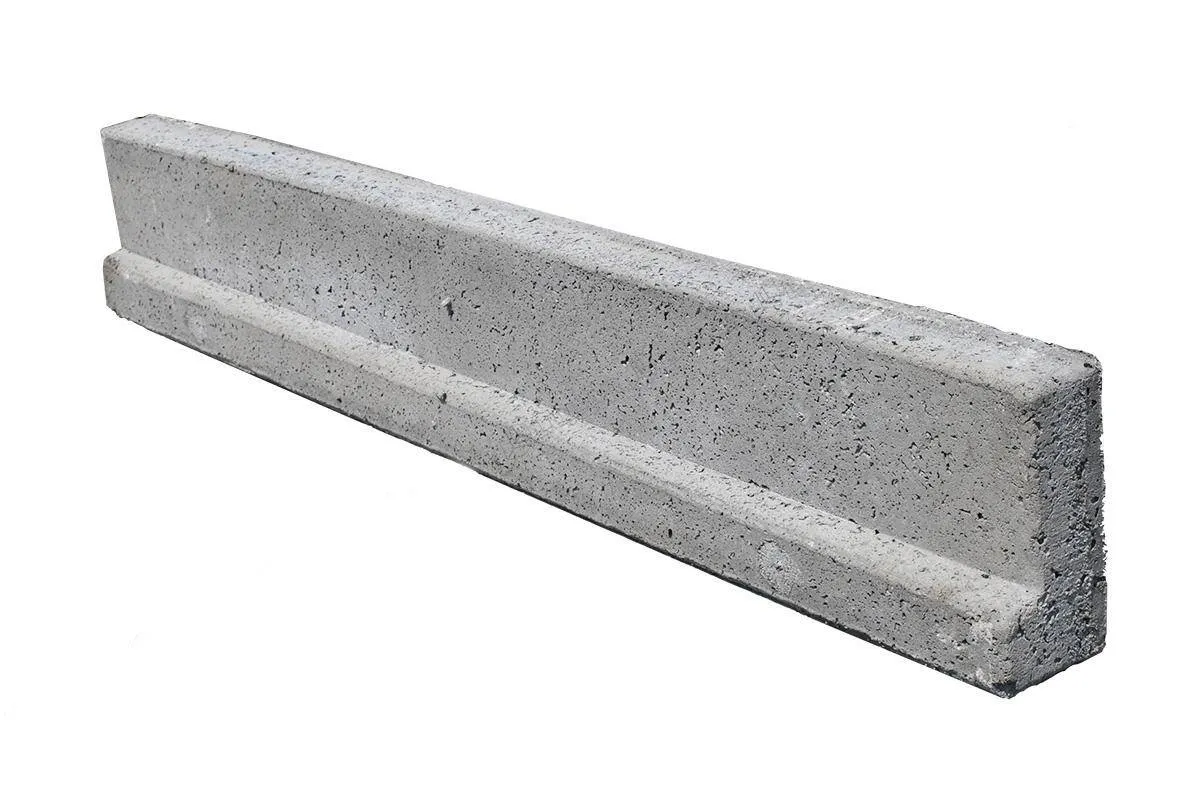

Prefabrykowane nadproża L-19: Kiedy warto z nich skorzystać?

Nadproża L-19 to bardzo popularne rozwiązanie, które stanowi kompromis między nadprożami wylewanymi a w pełni prefabrykowanymi. Są to gotowe belki żelbetowe w kształcie litery "L", produkowane z betonu klasy C20/25 i stali A-III lub AIIIN. Ich montaż jest stosunkowo szybki układa się je na murze, a przestrzeń między nimi (lub nad nimi) dozbraja i wypełnia betonem na budowie. Dzięki temu uzyskujemy monolityczną konstrukcję, ale z mniejszym nakładem pracy na szalowanie. Warto z nich skorzystać, gdy chcemy przyspieszyć prace murarskie, jednocześnie zachowując możliwość pewnego dopasowania do warunków na budowie. Są idealne do typowych otworów w budownictwie jednorodzinnym.

Nadproża strunobetonowe i systemowe: Nowoczesna alternatywa dla wymagających

Rynek oferuje coraz więcej zaawansowanych rozwiązań, które mogą znacznie ułatwić i przyspieszyć budowę, a także poprawić parametry energetyczne budynku.

• Nadproża strunobetonowe (SBN): To prawdziwa innowacja. Dzięki zastosowaniu sprężonej stali, nadproża te charakteryzują się znacznie większą wytrzymałością przy mniejszej masie. Są lżejsze, łatwiejsze i szybsze w montażu, a co najważniejsze, nie wymagają betonowania na budowie. Po prostu układa się je na murze, co znacząco skraca czas realizacji i eliminuje problem pielęgnacji betonu. To doskonałe rozwiązanie, gdy zależy nam na maksymalnej efektywności i minimalizacji mokrych prac.

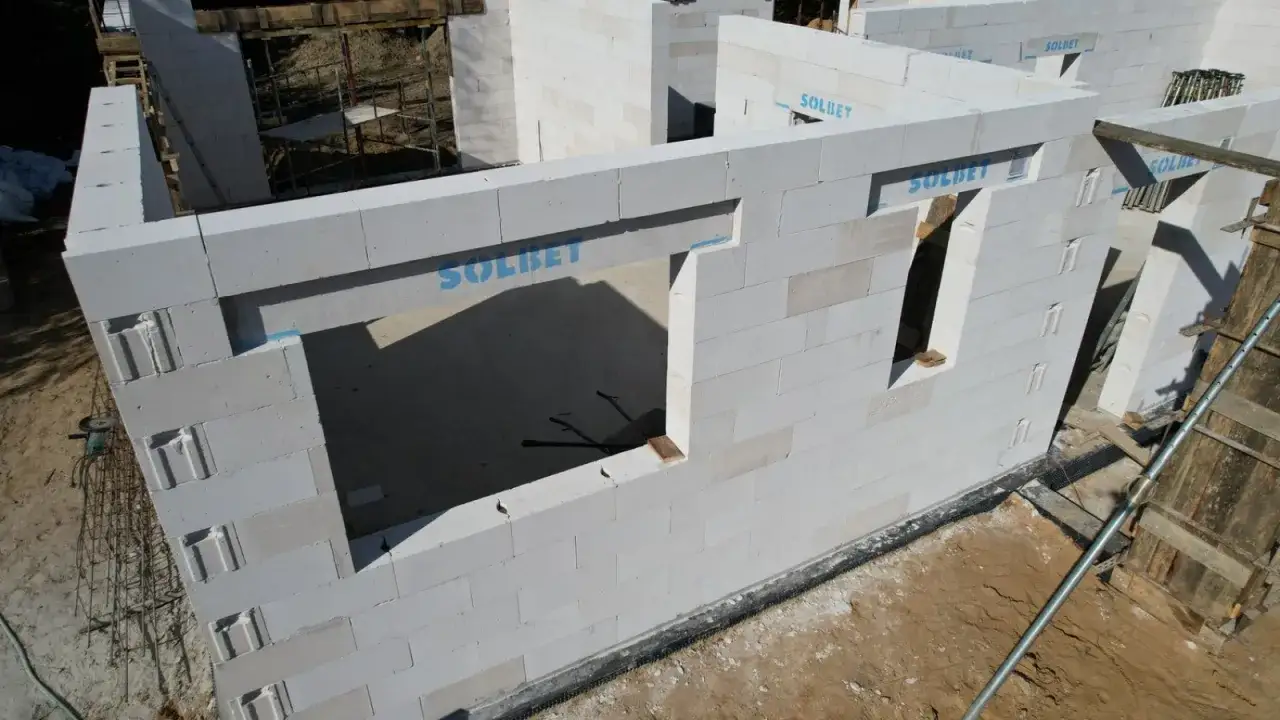

• Systemowe nadproża z betonu komórkowego: Jeśli budujemy z bloczków z betonu komórkowego (np. Solbet, Ytong), warto rozważyć systemowe nadproża. Są one lekkie, ciepłe (eliminują mostki termiczne) i idealnie dopasowane do wymiarów bloczków, co ułatwia murowanie i zapewnia jednorodność ściany. To rozwiązanie dla tych, którzy cenią sobie spójność technologiczną i doskonałe parametry izolacyjne.
• Nadproża stalowe: Choć rzadziej stosowane w budownictwie jednorodzinnym, są niezastąpione przy dużych rozpiętościach otworów (powyżej 2,5 m) lub w nietypowych konstrukcjach. Zazwyczaj są to dwuteowniki lub ceowniki, które mogą być obudowane materiałem izolacyjnym lub wykończeniowym.

Unikaj tych błędów najczęstsze pułapki przy montażu nadproży

Nawet najlepiej zaprojektowane nadproże może stać się problemem, jeśli popełnimy błędy na etapie wykonawczym. Jako Tymoteusz Piotrowski, widziałem wiele takich sytuacji i wiem, jak ważne jest zwrócenie uwagi na te newralgiczne punkty.

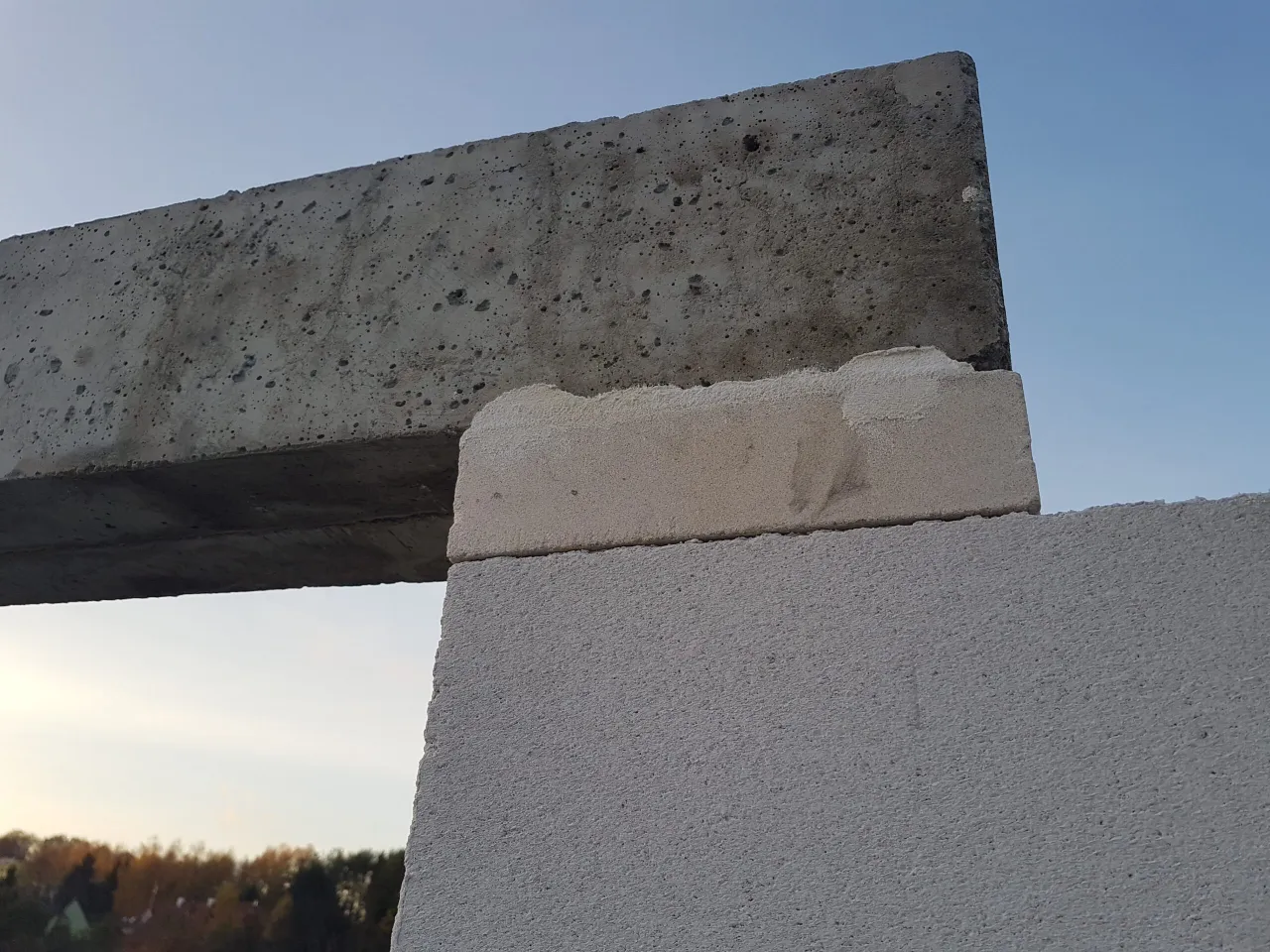

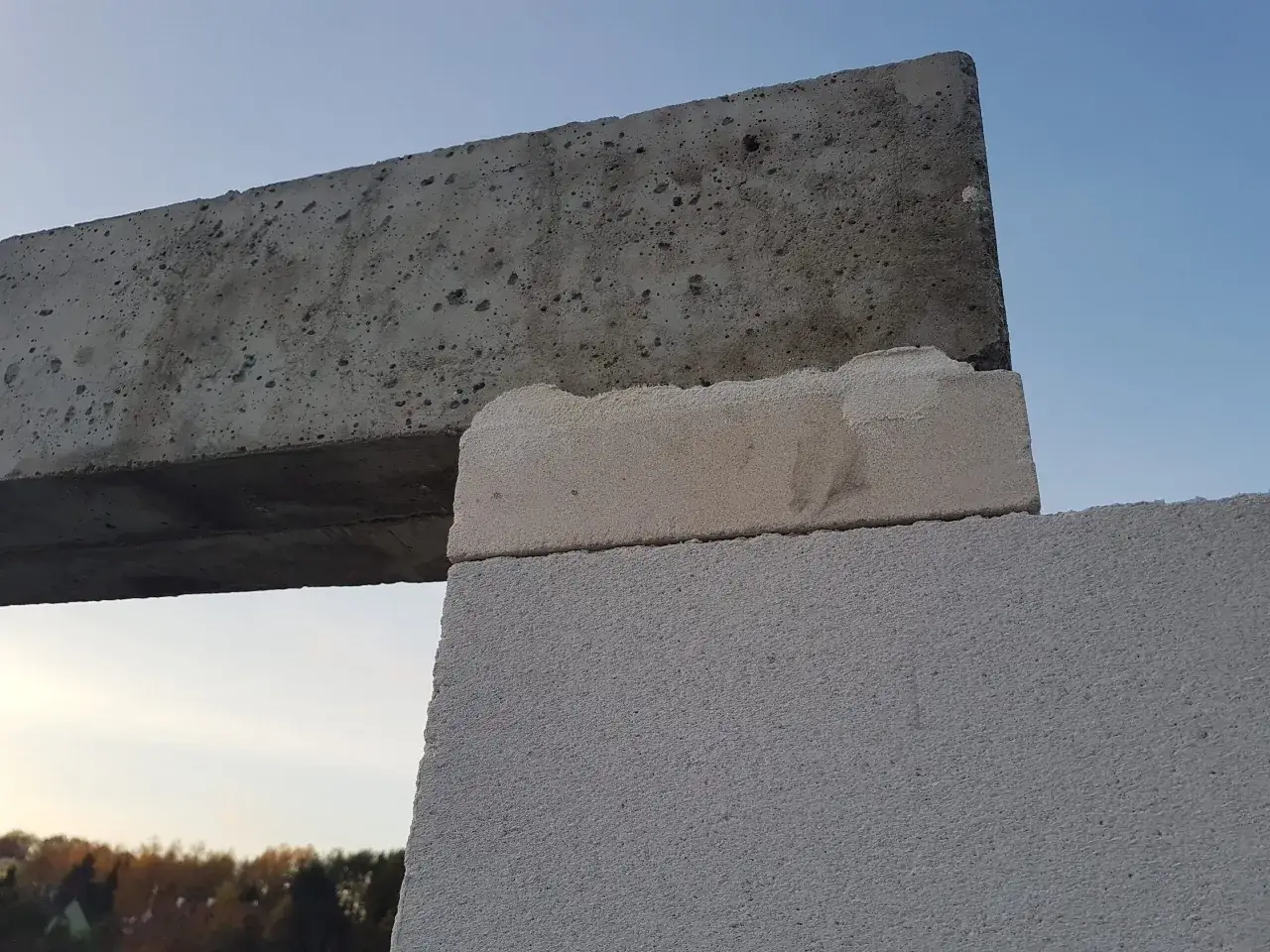

Błąd nr 1: Zbyt krótkie oparcie na murze ukryta przyczyna pęknięć

To, co często wydaje się oszczędnością kilku centymetrów, może mieć katastrofalne skutki. Zbyt krótkie oparcie nadproża na murze prowadzi do koncentracji naprężeń w niewielkim obszarze, co z kolei skutkuje pęknięciami w murze pod nadprożem, a nawet w samym nadprożu. Przypominam, że minimalne zalecane długości oparcia (od 15 cm, a dla dłuższych nadproży nawet 20-25 cm) nie są przypadkowe to wynik obliczeń i doświadczenia. Nie ryzykujcie stabilności konstrukcji dla chwilowej oszczędności materiału czy czasu.

Błąd nr 2: Ignorowanie mostków termicznych jak uniknąć strat ciepła?

Nadproże, jako element konstrukcyjny, jest często wykonane z materiału o znacznie gorszych właściwościach izolacyjnych niż reszta ściany (np. beton vs. beton komórkowy). Jeśli nie zostanie odpowiednio zaizolowane od zewnątrz, staje się mostkiem termicznym. Przez taki mostek ucieka cenne ciepło z wnętrza budynku, co podnosi rachunki za ogrzewanie i może prowadzić do zawilgocenia, a nawet rozwoju pleśni w narożnikach otworów. Zawsze należy pamiętać o ciągłości izolacji termicznej nadproże powinno być obłożone materiałem izolacyjnym (np. styropianem, wełną mineralną) o grubości zgodnej z projektem docieplenia ściany.

Błąd nr 3: Zbyt wczesne rozszalowanie pośpiech, który drogo kosztuje

Pośpiech jest złym doradcą na budowie, a w przypadku nadproży wylewanych może być bardzo kosztowny. Zbyt wczesne usunięcie podpór montażowych (rozszalowanie) przed osiągnięciem przez beton wystarczającej wytrzymałości to prosta droga do ugięć, pęknięć, a w skrajnych przypadkach nawet do zawalenia konstrukcji. Beton potrzebuje czasu, aby związać i osiągnąć odpowiednią nośność. Zawsze należy przestrzegać minimalnych terminów rozszalowania (zazwyczaj 7 dni, ale lepiej dłużej, zwłaszcza w chłodniejsze dni) i upewnić się, że beton jest już wystarczająco twardy, aby samodzielnie przenieść obciążenia.

Przeczytaj również: Konstrukcja dachu: jak zrobić solidnie? Uniknij błędów!

Błąd nr 4: Błędy w zbrojeniu, które mogą zagrozić całej konstrukcji

• Nieprawidłowa średnica prętów: Użycie prętów o zbyt małej średnicy w stosunku do wymagań projektowych drastycznie obniża nośność nadproża.
• Zły rozstaw strzemion: Zbyt rzadkie rozmieszczenie strzemion osłabia zdolność nadproża do przenoszenia sił ścinających i stabilizacji prętów głównych.
• Niedostateczne zakotwienie prętów w murze: Jeśli pręty zbrojeniowe nie są odpowiednio długie i zakotwione w murze, cała konstrukcja nie będzie pracować prawidłowo, co może prowadzić do pęknięć na styku nadproża ze ścianą.
• Brak otuliny betonowej: Niewystarczająca warstwa betonu wokół zbrojenia (otulina) naraża stal na korozję, co z czasem osłabia całe nadproże.
