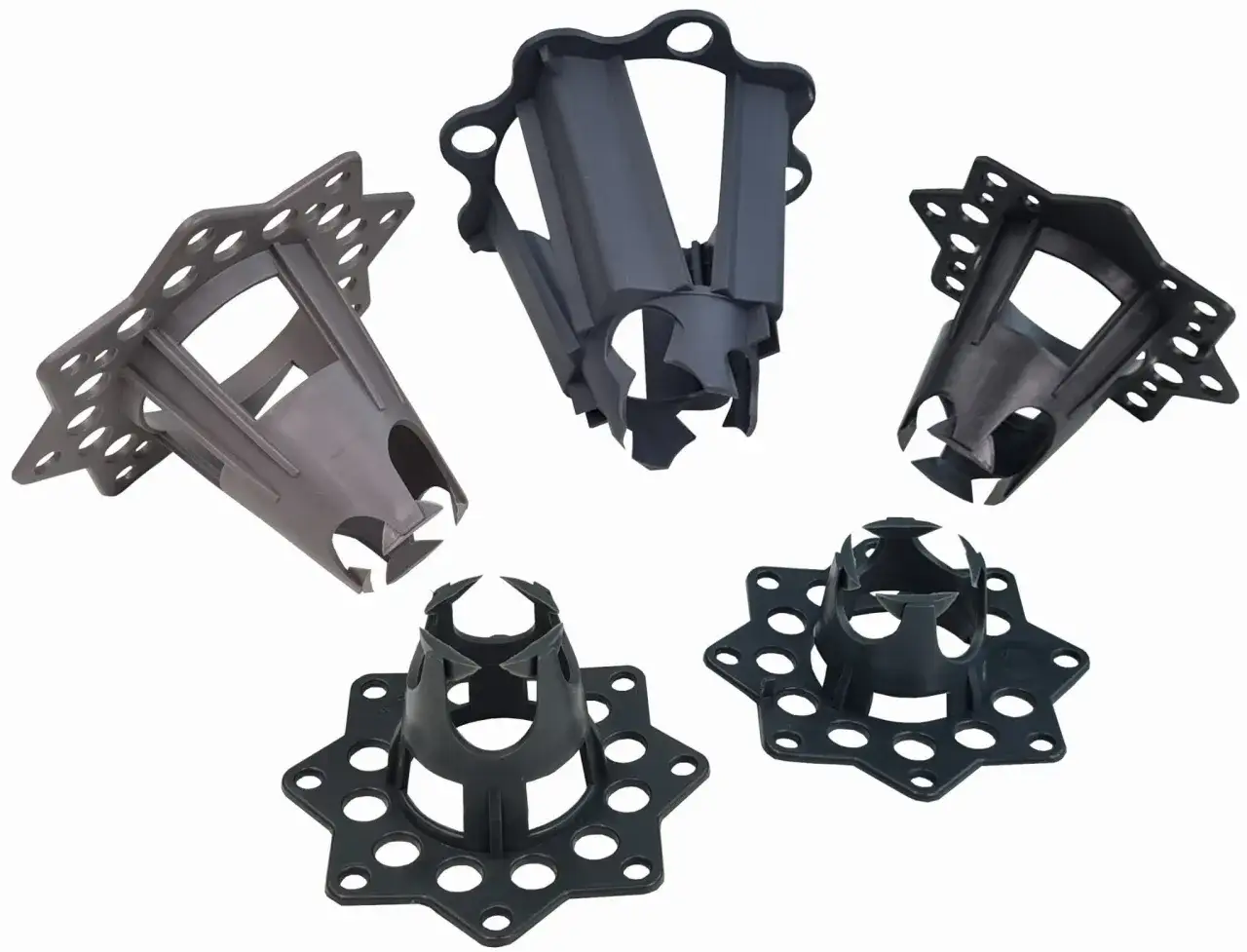

Dystanse do zbrojenia: Niewidoczny strażnik Twojej budowy

Dystanse do zbrojenia to często niedoceniane, ale absolutnie kluczowe elementy w każdej konstrukcji żelbetowej. Ich głównym zadaniem jest zapewnienie stałej i prawidłowej grubości otuliny betonowej, która jest fundamentem trwałości i bezpieczeństwa budynku. Bez nich stal zbrojeniowa byłaby narażona na korozję i inne szkodliwe czynniki, co w konsekwencji mogłoby prowadzić do poważnych uszkodzeń konstrukcji.

Czym jest otulina zbrojenia i dlaczego stanowi fundament bezpieczeństwa konstrukcji?

Otulina betonowa to nic innego jak warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest nie do przecenienia stanowi pierwszą linię obrony stali przed korozją, działaniem ognia oraz innymi agresywnymi czynnikami środowiskowymi, takimi jak wilgoć, mróz czy chemikalia. Aby ta ochrona była skuteczna, grubość otuliny musi być stała i zgodna z projektem, co jest możliwe wyłącznie dzięki zastosowaniu odpowiednich dystansów.

Minimalna grubość otuliny jest ściśle określona w normie PN-EN 1992-1-1 (Eurokod 2) i zależy od tzw. "klasy ekspozycji" czyli warunków środowiskowych, w jakich będzie funkcjonować konstrukcja. Inna będzie wymagana otulina dla elementu wewnętrznego, a inna dla konstrukcji narażonej na bezpośrednie działanie wody morskiej. Niewłaściwa grubość otuliny, czy to zbyt mała, czy nieregularna, drastycznie skraca żywotność konstrukcji i obniża jej bezpieczeństwo, co z mojego doświadczenia jest jednym z najczęściej popełnianych błędów.

Jakie są skutki braku lub złego zastosowania dystansów? Od pęknięć po ryzyko korozji.

Brak dystansów lub ich niewłaściwe zastosowanie to prosta droga do poważnych problemów konstrukcyjnych, które w dłuższej perspektywie mogą okazać się niezwykle kosztowne w naprawie, a czasem wręcz niemożliwe do usunięcia. Gdy stal zbrojeniowa nie jest odpowiednio chroniona, jej żywotność ulega drastycznemu skróceniu, co bezpośrednio wpływa na bezpieczeństwo całej budowli. Nieprawidłowa otulina prowadzi do przyspieszonej karbonatyzacji betonu i penetracji chlorków, co w konsekwencji inicjuje proces korozji zbrojenia. Rozszerzająca się rdza powoduje pękanie i odpryskiwanie betonu, osłabiając jego strukturę.

• Korozja zbrojenia: Najpoważniejsza konsekwencja, prowadząca do osłabienia stali i utraty nośności konstrukcji.
• Pęknięcia i odpryski betonu: Efekt rozszerzającej się rdzy, który szpeci konstrukcję i otwiera drogę dla dalszej degradacji.
• Zmniejszona odporność ogniowa: Stal niezabezpieczona odpowiednią warstwą betonu szybciej traci swoje właściwości w wysokich temperaturach.
• Skrócenie żywotności konstrukcji: Cały budynek starzeje się znacznie szybciej, niż zakładano w projekcie.

Dystanse plastikowe, betonowe czy stalowe? Poznaj kluczowe różnice i wybierz świadomie

Dystanse z tworzywa sztucznego (PVC/PP): Kiedy lekkość i odporność chemiczna są najważniejsze?

Dystanse wykonane z tworzyw sztucznych, najczęściej z PVC lub polipropylenu (PP), to jedne z najpopularniejszych rozwiązań na placach budowy. Ich główną zaletą jest lekkość i łatwość montażu, co przyspiesza prace. Są również odporne na wilgoć i mróz, a co najważniejsze nie wchodzą w reakcje chemiczne z betonem i same nie korodują, co eliminuje ryzyko powstawania nieestetycznych zacieków rdzy na powierzchni konstrukcji. Dostępne są w wielu kształtach, od "gwiazdek" do zbrojeń pionowych, przez "baryłki" i "krążki" do zbrojeń poziomych, co pozwala na ich elastyczne dopasowanie do różnych zastosowań.

• Zalety: Lekkość, odporność na wilgoć i mróz, brak korozji, różnorodność kształtów, łatwość montażu.
• Zastosowania: Głównie w budownictwie mieszkaniowym, konstrukcjach o mniejszych obciążeniach, do zbrojeń pionowych i poziomych, gdzie nie ma ekstremalnych wymagań ognioodporności.

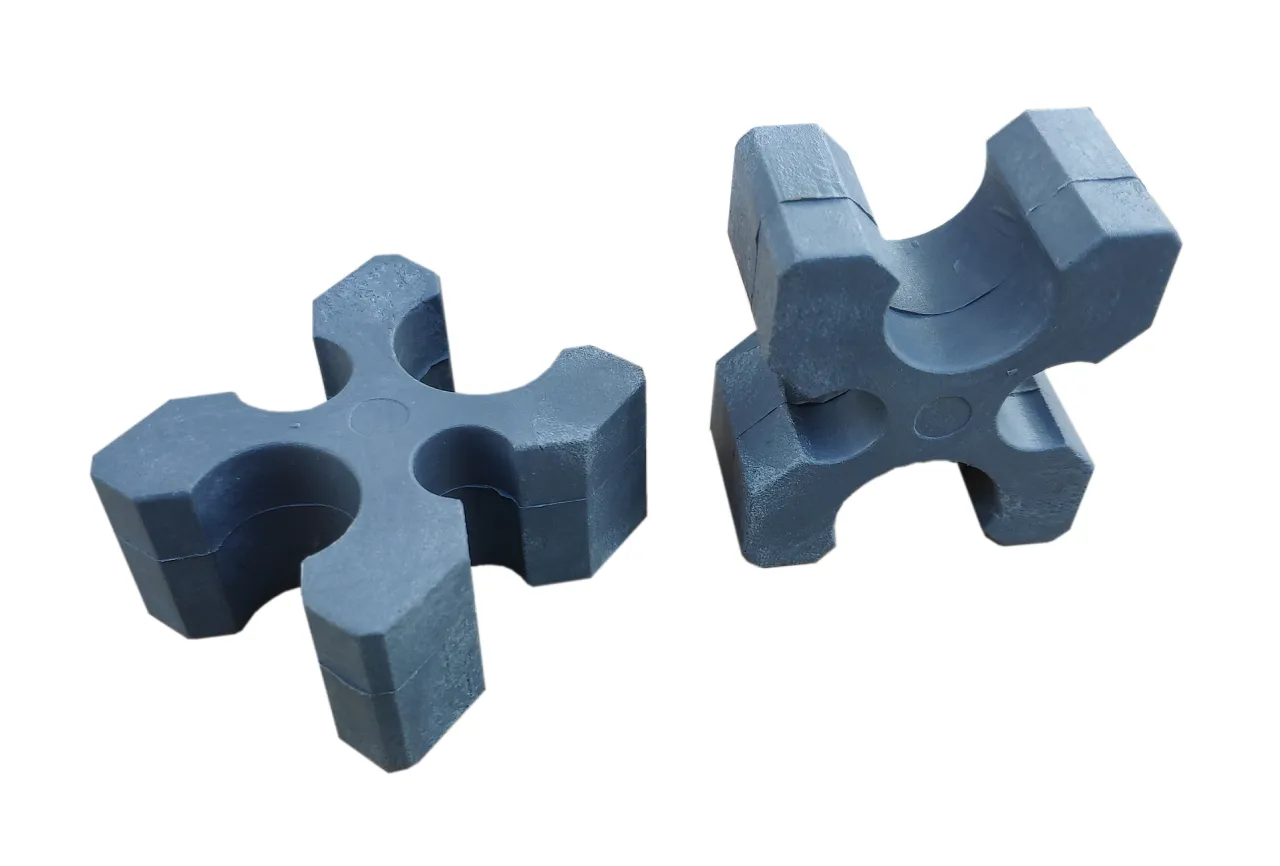

Dystanse betonowe: Gdzie wymagana jest maksymalna wytrzymałość i ognioodporność?

Dystanse betonowe to wybór podyktowany przede wszystkim potrzebą maksymalnej wytrzymałości i odporności na ekstremalne warunki. Często wzmacniane są włóknem szklanym, co dodatkowo zwiększa ich trwałość. Ich naturalną cechą jest doskonała ognioodporność oraz mrozoodporność, co czyni je niezastąpionymi w konstrukcjach o podwyższonych wymaganiach bezpieczeństwa. Są idealnym rozwiązaniem tam, gdzie konstrukcja będzie narażona na duże obciążenia lub gdzie wymagana jest wysoka klasa odporności ogniowej, a także w środowiskach agresywnych chemicznie, gdzie plastik mógłby nie sprostać.

• Kluczowe cechy: Wysoka wytrzymałość, ognioodporność, mrozoodporność, kompatybilność z betonem.
• Zastosowania: Miejsca o dużych obciążeniach (np. drogi, mosty), masywne fundamenty, konstrukcje wymagające wysokiej odporności ogniowej, agresywne środowiska.

Dystanse stalowe: Niezastąpione wsparcie dla zbrojenia górnego jak je prawidłowo stosować?

Dystanse stalowe, wykonane z drutu zbrojeniowego, pełnią specyficzną i bardzo ważną funkcję służą głównie do podparcia górnej siatki zbrojenia w stropach i grubych płytach. Ich konstrukcja pozwala na stabilne utrzymanie zbrojenia w odpowiedniej pozycji, zapewniając prawidłową otulinę od góry. Kluczową zasadą ich prawidłowego stosowania, o której zawsze przypominam, jest konieczność, aby były w całości zanurzone w betonie. W przeciwnym razie, wystające elementy stalowe będą narażone na korozję, co może prowadzić do powstawania nieestetycznych zacieków i osłabienia lokalnego betonu. Czasami stosuje się plastikowe nakładki na końcówki, aby dodatkowo zabezpieczyć je przed korozją.

Od fundamentu aż po dach praktyczny przewodnik po doborze dystansów

Jakie dystanse wybrać do ław i płyt fundamentowych? Zabezpieczenie zbrojenia w kontakcie z gruntem.

W przypadku ław i płyt fundamentowych, które mają bezpośredni kontakt z gruntem, folią lub styropianem, dobór odpowiednich dystansów jest szczególnie ważny. Należy tu stosować dystanse z szeroką podstawą, często nazywane "dystansami do podłoża miękkiego". Zapobiegają one wbijaniu się dystansu w podłoże pod ciężarem zbrojenia i betonu, co gwarantuje zachowanie projektowanej grubości otuliny. Osobiście preferuję tu dystanse betonowe, ze względu na ich większą masę, stabilność, wytrzymałość i odporność na wilgoć, która jest nieodłącznym elementem środowiska gruntowego.

• Rekomendacje:
  • Dystanse z szeroką podstawą (do podłoża miękkiego).
  • Dystanse betonowe ze względu na wytrzymałość i odporność na wilgoć.
  • Upewnij się, że dystans nie wbije się w izolację lub grunt.

Dystanse pod zbrojenie stropu: Czym podeprzeć siatkę dolną, a czym górną?

W stropach mamy do czynienia zazwyczaj z dwoma siatkami zbrojenia dolną i górną, co wymaga zróżnicowanego podejścia do dystansów. Do podparcia dolnej siatki zbrojenia stosuje się zazwyczaj dystanse punktowe (np. krążki, baryłki plastikowe lub "kości" betonowe) lub liniowe (listwy). Ich zadaniem jest uniesienie zbrojenia nad szalunek na odpowiednią wysokość. Typowy rozstaw dla zbrojenia poziomego to od 4 do 8 podkładek punktowych na 1 m², co przekłada się na rozstaw od około 40 do 100 cm, w zależności od ciężaru zbrojenia i sztywności siatki.

Zbrojenie górne, które jest kluczowe dla przenoszenia momentów ujemnych, wymaga wsparcia od dołu. Tutaj najczęściej stosuje się dystanse stalowe, które są w stanie utrzymać ciężar górnej siatki zbrojenia i betonu. Rozstaw dystansów stalowych podtrzymujących zbrojenie górne wynosi zazwyczaj około 50 cm. Ważne jest, aby były one stabilne i nie przewracały się podczas układania zbrojenia czy betonowania, a ich końce były w pełni zanurzone w betonie, aby zapobiec korozji.

Zbrojenie pionowe bez tajemnic: Jakie dystanse ("gwiazdki") zapewnią idealną otulinę w ścianach i słupach?

Przy zbrojeniu pionowym, stosowanym w ścianach i słupach, kluczowe jest zapewnienie równomiernej otuliny ze wszystkich stron pręta. Do tego celu idealnie nadają się specjalne dystanse, takie jak popularne "gwiazdki" z tworzywa sztucznego lub "kości" betonowe. Ich konstrukcja pozwala na precyzyjne centrowanie pręta zbrojeniowego w szalunku, gwarantując stałą grubość otuliny. Dzięki temu beton może swobodnie opływać pręt, tworząc jednolitą i ochronną warstwę. Zalecany rozstaw dystansów w ścianach to co 50-75 cm zarówno w pionie, jak i w poziomie, co zapewnia stabilność zbrojenia przed i w trakcie betonowania.

Specjalne zadania: Dystanse do podłoży miękkich (styropian, folia).

Kiedy zbrojenie układane jest na podłożu miękkim, takim jak styropian izolacyjny czy folia budowlana, standardowe dystanse punktowe mogą się w nie wbijać, co skutkowałoby utratą prawidłowej grubości otuliny. W takich sytuacjach niezbędne są dystanse ze specjalnie zaprojektowaną, szeroką podstawą. Ich konstrukcja rozkłada ciężar zbrojenia na większej powierzchni, zapobiegając uszkodzeniu podłoża i zapewniając stabilne podparcie. To małe, ale niezwykle ważne detale, które decydują o poprawności wykonania całej konstrukcji.

Montaż krok po kroku: Jak prawidłowo rozmieścić dystanse, by spełniły swoją rolę?

Ile dystansów na m²? Kluczowe zasady rozmieszczania w płytach, stropach i ścianach.

Prawidłowe rozmieszczenie dystansów to podstawa ich skuteczności. Zbyt rzadkie rozmieszczenie może prowadzić do ugięcia zbrojenia, a w konsekwencji do niewłaściwej otuliny. Z mojego doświadczenia wynika, że dla zbrojenia poziomego, takiego jak w stropach czy płytach, stosuje się zazwyczaj od 4 do 8 podkładek punktowych na 1 m². To daje rozstaw w granicach od około 40 do 100 cm, w zależności od ciężaru zbrojenia i sztywności siatki. W przypadku dystansów stalowych, podtrzymujących zbrojenie górne, optymalny rozstaw to około 50 cm. Natomiast w przypadku zbrojenia pionowego w ścianach, dystanse rozmieszcza się co 50-75 cm zarówno w pionie, jak i w poziomie, aby zapewnić stabilność i równomierną otulinę. Zawsze pamiętajmy, że rozstaw musi być dostosowany do konkretnego projektu i ciężaru zbrojenia.

• Zbrojenie poziome (stropy, płyty): 4-8 podkładek punktowych na 1 m² (rozstaw ok. 40-100 cm).
• Dystanse stalowe (zbrojenie górne): Rozstaw ok. 50 cm.
• Zbrojenie pionowe (ściany): Rozmieszczenie co 50-75 cm w pionie i poziomie.

Jak gęsto układać dystanse liniowe i punktowe? Praktyczne wskazówki dla wykonawców.

Kluczem do sukcesu jest zapewnienie, aby zbrojenie było stabilne i nie uginało się pod własnym ciężarem ani pod ciężarem betonu podczas zalewania. Dystanse liniowe, takie jak listwy, zapewniają ciągłe podparcie, co jest korzystne, ale często wymagają dodatkowego punktowego wsparcia. Dystanse punktowe muszą być rozmieszczone na tyle gęsto, aby siatka zbrojeniowa nie „wisiała” między nimi, tworząc nieprawidłową otulinę. Zawsze zalecam kierowanie się wytycznymi projektowymi, które są nadrzędne. Jeśli projekt nie precyzuje rozstawu, należy przyjąć wartości z norm lub rekomendacji producentów, zawsze z lekkim zapasem, aby uniknąć ryzyka.

Najczęstsze błędy, które mogą Cię drogo kosztować sprawdź, jak ich unikać

Błąd nr 1: Stosowanie prowizorycznych podkładek (cegły, kamienie) i jego konsekwencje.

To jeden z najczęściej spotykanych błędów na budowach, który zawsze budzi moje zaniepokojenie. Stosowanie prowizorycznych podkładek, takich jak kawałki cegieł, betonu komórkowego, kamienie, a nawet drewna, jest niedopuszczalne i niezwykle szkodliwe dla konstrukcji. Materiały te są często nasiąkliwe, co oznacza, że wchłaniają wodę, a następnie oddają ją do zbrojenia, inicjując proces korozji. Ponadto, nie zapewniają one stabilnego podparcia, mogą się przemieszczać, kruszyć, a także mają inną rozszerzalność cieplną niż beton, co prowadzi do pęknięć. Ich brak ognioodporności również stanowi poważne zagrożenie. To pozorna oszczędność, która w przyszłości generuje olbrzymie koszty napraw.

Błąd nr 2: Zbyt rzadkie rozmieszczenie dystansów i ryzyko przemieszczenia zbrojenia.

Zbyt rzadkie rozmieszczenie dystansów to kolejny poważny błąd, który widuję na budowach. Choć dystanse kosztują, ich oszczędzanie to oszczędzanie na bezpieczeństwie. Kiedy dystanse są rozmieszczone zbyt rzadko, zbrojenie, zwłaszcza w większych elementach, takich jak stropy czy płyty, ugina się pod własnym ciężarem. Co więcej, podczas betonowania, pod naporem świeżej mieszanki betonowej, zbrojenie może się przemieszczać, zapadać lub unosić. Efektem jest niezgodna z projektem grubość otuliny, co bezpośrednio prowadzi do osłabienia konstrukcji, zwiększa ryzyko korozji i zmniejsza jej odporność na obciążenia.

Przeczytaj również: Dystanse zbrojeniowe OBI: Jak wybrać i uniknąć błędów?

Błąd nr 3: Zły dobór wysokości dystansu a niezgodność z projektem i normą Eurokod 2.

Prawidłowy dobór wysokości dystansu jest absolutnie kluczowy. Każdy projekt budowlany, oparty na normie PN-EN 1992-1-1 (Eurokod 2), precyzuje wymaganą grubość otuliny betonowej dla poszczególnych elementów konstrukcyjnych, uwzględniając klasę ekspozycji i wymagania ogniowe. Zastosowanie dystansu o niewłaściwej wysokości, czy to zbyt niskiego, czy zbyt wysokiego, skutkuje niezgodnością z projektem i normą. To z kolei prowadzi do nieprawidłowej grubości otuliny, co ma bezpośrednie i poważne konsekwencje dla trwałości, bezpieczeństwa i nośności całej konstrukcji żelbetowej. Zawsze należy dokładnie sprawdzić projekt i wybrać dystanse o odpowiedniej wysokości.
