Strop krzyżowo zbrojony solidne rozwiązanie dla wymagających konstrukcji i elastycznej przestrzeni
- Strop krzyżowo zbrojony to monolityczna płyta żelbetowa przenosząca obciążenia w dwóch kierunkach, idealna dla pomieszczeń o proporcjach boków mniejszych niż 2.
- Charakteryzuje się wysoką nośnością, sztywnością oraz elastycznością w kształtowaniu przestrzeni, co pozwala na swobodne aranżacje.
- Znajduje zastosowanie zarówno w budownictwie jednorodzinnym (dla otwartych przestrzeni), jak i w obiektach przemysłowych (ze względu na duże obciążenia).
- Jego wykonanie jest bardziej skomplikowane i pracochłonne niż stropów jednokierunkowych, co wpływa na wyższe koszty robocizny i deskowania.
- Grubość płyty i precyzja zbrojenia są kluczowe dla prawidłowego działania, a kosztorys musi uwzględniać wszystkie składowe, w tym ukryte opłaty.
Definicja dla wtajemniczonych: jak naprawdę działa płyta dwukierunkowa?
Strop krzyżowo zbrojony to nic innego jak monolityczna płyta żelbetowa, która opiera się na całym swoim obwodzie czy to na czterech ścianach, czy na podciągach. Jego unikalność polega na tym, że przenosi obciążenia w dwóch prostopadłych do siebie kierunkach. Jest to możliwe dzięki zastosowaniu zbrojenia głównego w obu osiach, co pozwala na efektywne rozłożenie sił i uzyskanie wysokiej sztywności konstrukcji.
Kiedy strop „pracuje na krzyż”? Kluczowa zasada proporcji boków
Aby płyta mogła być uznana za pracującą dwukierunkowo, czyli „na krzyż”, kluczowy jest stosunek długości jej dłuższego boku do krótszego. Przyjmuje się, że strop pracuje w dwóch kierunkach, gdy ten stosunek jest mniejszy niż 2. Jeśli proporcje są inne, na przykład dłuższy bok jest ponad dwukrotnie większy od krótszego, wówczas strop pracuje głównie w jednym kierunku, a zbrojenie w drugim staje się zbrojeniem pomocniczym, konstrukcyjnym, a nie głównym.
Gdzie strop krzyżowo zbrojony znajduje swoje idealne zastosowanie?
Zrozumienie mechaniki działania stropu krzyżowo zbrojonego otwiera drzwi do świadomego wyboru tego rozwiązania w konkretnych projektach. Spójrzmy, gdzie sprawdza się ono najlepiej.
Budownictwo jednorodzinne: idealne rozwiązanie dla otwartych, kwadratowych przestrzeni
W budownictwie jednorodzinnym stropy krzyżowo zbrojone są doskonałym wyborem, zwłaszcza w pomieszczeniach o kształcie zbliżonym do kwadratu i rozpiętościach sięgających do około 6 metrów. Ich zastosowanie pozwala na tworzenie otwartych, przestronnych wnętrz bez konieczności stosowania dodatkowych podpór. Dla przykładu, przy rozpiętości 6x6 m, zaleca się zastosowanie płyty o grubości około 20 cm. Zapewnia to nie tylko odpowiednią nośność, ale także znacząco poprawia komfort akustyczny i minimalizuje ryzyko ugięć, które mogłyby prowadzić do nieestetycznych pęknięć na wyższych kondygnacjach.
Obiekty przemysłowe i magazyny: dlaczego duża nośność ma tu kluczowe znaczenie?
To właśnie w obiektach przemysłowych, magazynach i halach produkcyjnych stropy krzyżowo zbrojone pokazują pełnię swoich możliwości. Ich wysoka nośność i sztywność są nieocenione tam, gdzie występują duże obciążenia użytkowe, ciężkie maszyny czy składowane towary. Często spotyka się je w budynkach o konstrukcji słupowej, gdzie płyta stropowa opiera się na siatce podciągów, tworząc efektywny i bezpieczny system konstrukcyjny.
Nietypowe kształty i duże przeszklenia: elastyczność, której potrzebujesz
Monolityczny charakter stropu krzyżowo zbrojonego to prawdziwy atut dla architektów i inwestorów ceniących sobie swobodę projektowania. Pozwala on na projektowanie nieregularnych kształtów pomieszczeń oraz dowolne usytuowanie ścian działowych na wyższej kondygnacji. W dobie nowoczesnego budownictwa, gdzie dominują duże przeszklenia i otwarte przestrzenie, ta elastyczność jest nie do przecenienia, umożliwiając tworzenie unikalnych i funkcjonalnych wnętrz.
Strop krzyżowo zbrojony: zalety i wady, które musisz znać
Jak każde rozwiązanie konstrukcyjne, strop krzyżowo zbrojony ma swoje mocne i słabe strony. Zanim podejmiemy decyzję o jego wyborze, warto je dokładnie przeanalizować.
Najważniejsze korzyści: sztywność, mniejsza grubość i swoboda aranżacji
- Wysoka nośność i sztywność: Dzięki pracy w dwóch kierunkach, strop ten charakteryzuje się imponującą sztywnością i zdolnością do przenoszenia znacznych obciążeń, co jest kluczowe w wielu typach obiektów.
- Potencjalnie mniejsza grubość przy większych rozpiętościach: W porównaniu do stropu jednokierunkowo zbrojonego, dla tych samych obciążeń i rozpiętości zbliżonych do kwadratu, strop krzyżowo zbrojony może mieć mniejszą grubość, co przekłada się na oszczędność materiału i mniejszą wysokość konstrukcyjną.
- Dowolność kształtowania przestrzeni: Jako strop monolityczny daje architektom i projektantom dużą swobodę w tworzeniu nieregularnych kształtów pomieszczeń oraz dowolnym usytuowaniu ścian działowych na wyższej kondygnacji.
- Dobra izolacyjność akustyczna: Duża masa powierzchniowa sprawia, że stropy te bardzo dobrze tłumią dźwięki powietrzne, a także drgania, co znacząco podnosi komfort użytkowania budynku.
Potencjalne wyzwania: koszty deskowania, pracochłonność i skomplikowane zbrojenie
- Konieczność wykonania pełnego deskowania: Strop monolityczny wymaga wykonania szczelnego i solidnego deskowania na całej powierzchni, co jest czasochłonne i generuje znaczne koszty materiałowe oraz robocizny.
- Skomplikowane i pracochłonne układanie zbrojenia: Prawidłowe ułożenie dwóch krzyżujących się siatek zbrojenia (dolnej i górnej) jest bardziej złożone i wymaga większej precyzji niż w przypadku stropów jednokierunkowych.
- Potencjalna potrzeba użycia dźwigu: Przy większych projektach i stosowaniu gotowych siatek zbrojeniowych lub dostarczaniu betonu, może być konieczny wynajem i użycie dźwigu, co podnosi koszty.
- Przerwy technologiczne: Strop jest wykonywany w całości na budowie, co wiąże się z koniecznością przestrzegania przerw technologicznych na wiązanie i pielęgnację betonu. To wydłuża czas realizacji inwestycji.
Izolacyjność akustyczna: czy strop monolityczny zapewni ciszę w domu?
Z mojego doświadczenia wynika, że izolacyjność akustyczna jest jedną z największych zalet stropów monolitycznych, w tym krzyżowo zbrojonych. Duża masa powierzchniowa, charakterystyczna dla tego typu konstrukcji, doskonale przyczynia się do tłumienia dźwięków powietrznych. Co więcej, płyta o grubości około 14-15 cm jest w stanie skutecznie redukować drgania, co jest szczególnie ważne w budownictwie mieszkaniowym, gdzie komfort akustyczny ma ogromne znaczenie dla jakości życia mieszkańców. Mówiąc wprost dobrze zaprojektowany i wykonany strop monolityczny to gwarancja ciszy i spokoju.
Projektowanie i wykonawstwo stropu krzyżowo zbrojonego: od założeń do realizacji
Przejdźmy teraz do sedna, czyli do praktycznych aspektów projektowania i wykonania stropu krzyżowo zbrojonego. To tutaj kryją się kluczowe decyzje, które wpłyną na trwałość i bezpieczeństwo całej konstrukcji.
Jaką grubość płyty przyjąć? Zależność od rozpiętości i obciążeń
Dobór grubości płyty stropowej to jedna z najważniejszych decyzji projektowych. Minimalna grubość stropu żelbetowego to 6 cm, jednak w praktyce, w budownictwie mieszkaniowym, stosuje się płyty o grubości od 12 do 20 cm. Grubość ta jest ściśle uzależniona od rozpiętości stropu oraz przewidywanych obciążeń. Dla przykładu, przy rozpiętości około 6x6 m, aby zapewnić odpowiednią sztywność i komfort użytkowania, zaleca się grubość 20 cm. Natomiast dla mniejszych rozpiętości, rzędu 4-5 metrów, projektanci często przyjmują grubość 15-16 cm, co jest optymalnym kompromisem między wytrzymałością a ekonomią materiału.Sekrety prawidłowego zbrojenia: układ prętów głównych i rola zbrojenia w narożach

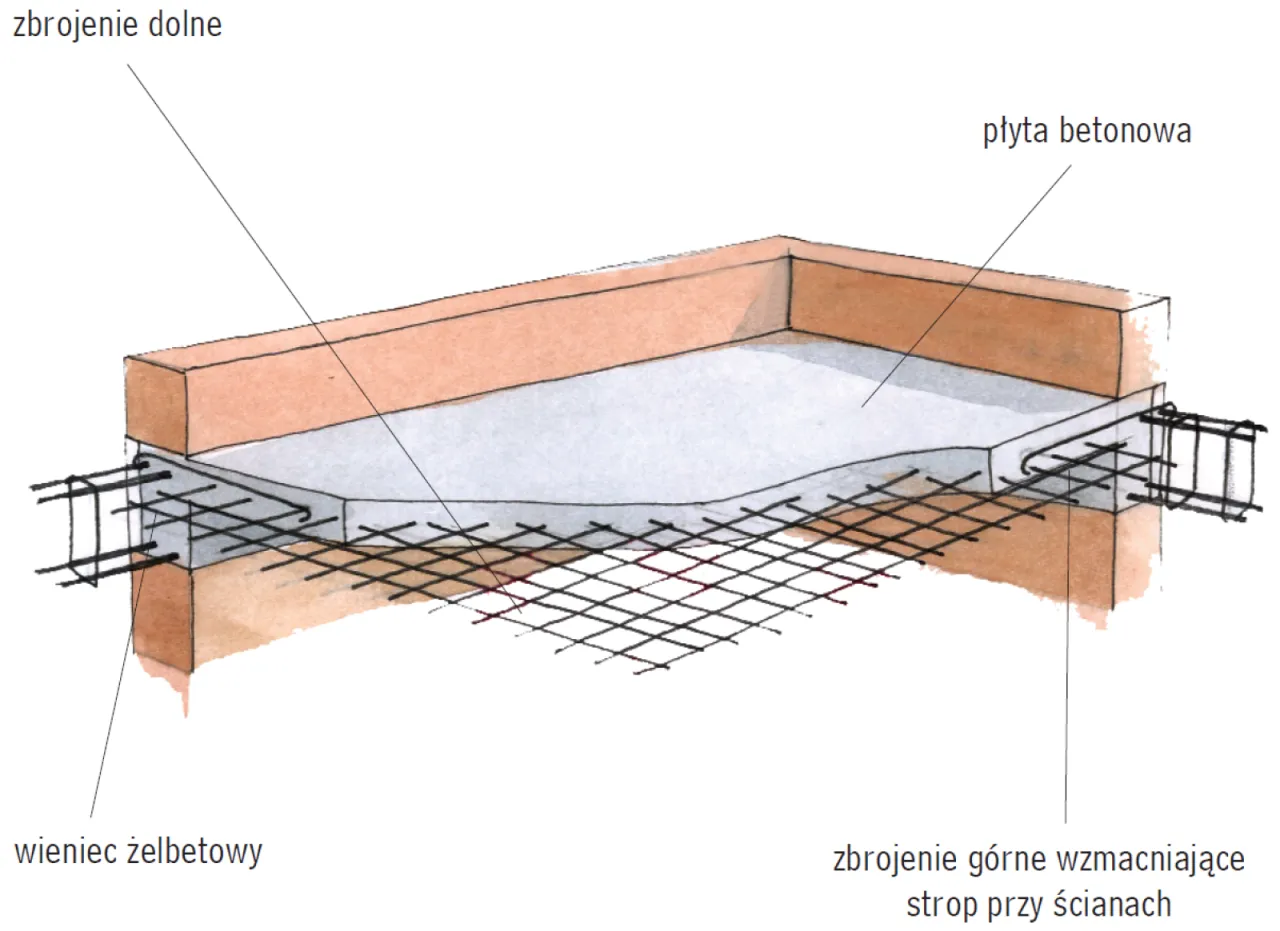

Konstrukcja zbrojenia w stropie krzyżowo zbrojonym jest kluczowa dla jego prawidłowego działania. Składa się ono zazwyczaj z siatki dolnej, która przenosi momenty przęsłowe, oraz siatki górnej, umieszczanej nad podporami i w narożach, gdzie występują momenty ujemne. Ważną zasadą jest umieszczanie prętów w kierunku mniejszej rozpiętości w dolnej warstwie zbrojenia, ponieważ to one przejmują większe momenty zginające. Nie można zapomnieć o dodatkowym zbrojeniu naroży, które zapobiega ich podnoszeniu i powstawaniu niekontrolowanych zarysowań. Do wykonania stropu zazwyczaj stosuje się beton klasy C20/25 (dawne B25) lub C25/30, zapewniający odpowiednią wytrzymałość i trwałość.
Najczęstsze błędy wykonawcze i jak ich unikać (deskowanie, otulina, pielęgnacja betonu)
Wykonanie stropu krzyżowo zbrojonego to proces składający się z trzech głównych etapów: przygotowania pełnego deskowania, precyzyjnego ułożenia zbrojenia oraz wylania i pielęgnacji betonu. Na każdym z tych etapów mogą pojawić się błędy, które mogą mieć poważne konsekwencje dla całej konstrukcji. Oto najczęstsze z nich i sposoby ich unikania:
- Nieszczelne lub niewystarczająco sztywne deskowanie: Prowadzi do wycieku zaczynu cementowego, osłabienia betonu i nieestetycznych zacieków. Jak unikać: Stosować solidne, dobrze spasowane deski lub płyty szalunkowe, wzmocnione odpowiednimi stemplami i ryglami. Regularnie kontrolować szczelność przed betonowaniem.
- Nieprawidłowa otulina zbrojenia: Zbyt mała otulina może prowadzić do korozji zbrojenia, a zbyt duża osłabia efektywność pracy stali. Jak unikać: Używać atestowanych podkładek dystansowych, zapewniających wymaganą grubość otuliny zgodnie z projektem. Kontrolować ich rozmieszczenie i stabilność.
- Błędy w układaniu zbrojenia: Nieprawidłowe rozmieszczenie prętów, brak lub złe wykonanie zbrojenia górnego nad podporami i w narożach, brak odpowiedniego połączenia prętów. Jak unikać: Ściśle przestrzegać projektu zbrojenia. Zapewnić odpowiednie zakłady prętów, prawidłowe gięcie i wiązanie. W przypadku wątpliwości, konsultować się z kierownikiem budowy lub projektantem.
- Brak lub niewłaściwa pielęgnacja betonu: Zbyt szybkie wysychanie betonu, zwłaszcza w upalne dni, prowadzi do skurczu i pęknięć, obniżając jego wytrzymałość. Jak unikać: Bezpośrednio po zabetonowaniu i zatarciu, beton należy chronić przed słońcem i wiatrem (np. folią) oraz regularnie polewać wodą przez pierwsze 7-14 dni, aby zapewnić prawidłowe wiązanie.
- Zbyt wczesne rozdeskowanie: Usunięcie deskowania przed osiągnięciem przez beton odpowiedniej wytrzymałości może skutkować ugięciami lub nawet zniszczeniem stropu. Jak unikać: Rozdeskowanie przeprowadzać zgodnie z zaleceniami projektanta lub normami, po osiągnięciu przez beton wymaganej wytrzymałości (zazwyczaj po 28 dniach, choć stemple można częściowo usunąć wcześniej, jeśli projekt na to pozwala).
Strop krzyżowo zbrojony a inne typy: kompleksowe porównanie
Wybór odpowiedniego typu stropu to decyzja, która ma długofalowe konsekwencje dla całego projektu. Aby ułatwić ten wybór, porównajmy strop krzyżowo zbrojony z innymi popularnymi rozwiązaniami.
Strop krzyżowo zbrojony vs. jednokierunkowo zbrojony: kiedy prostsze znaczy lepsze?
Porównanie tych dwóch typów stropów jest kluczowe dla zrozumienia, kiedy warto postawić na bardziej złożone, a kiedy na prostsze rozwiązanie.
| Cecha | Strop krzyżowo zbrojony | Strop jednokierunkowo zbrojony |
|---|---|---|
| Sposób pracy | Przenosi obciążenia w dwóch prostopadłych kierunkach (płyta dwukierunkowa). | Przenosi obciążenia głównie w jednym kierunku (płyta jednokierunkowa). |
| Złożoność wykonania | Bardziej skomplikowane i pracochłonne, wymaga pełnego deskowania i precyzyjnego zbrojenia dwukierunkowego. | Prostszy i szybszy w wykonaniu, zbrojenie głównie w jednym kierunku. |
| Koszty | Wyższe koszty robocizny i deskowania. | Niższe koszty robocizny i deskowania. |
| Optymalne kształty pomieszczeń | Pomieszczenia o kształcie zbliżonym do kwadratu (stosunek boków < 2). | Pomieszczenia wyraźnie prostokątne (stosunek boków > 2). |
| Limit rozpiętości | Efektywny dla rozpiętości do 6-8 m, a nawet więcej w obiektach przemysłowych. | Ekonomiczny dla rozpiętości do 3-3,5 m. Powyżej staje się nieekonomiczny ze względu na dużą grubość. |
| Sztywność i nośność | Bardzo wysoka sztywność i nośność. | Niższa sztywność i nośność w porównaniu do dwukierunkowego przy tych samych rozpiętościach. |
Jak widać, strop jednokierunkowo zbrojony jest prostszy i tańszy w wykonaniu, ale jego zastosowanie jest ograniczone do pomieszczeń o wyraźnie prostokątnym kształcie i mniejszych rozpiętościach. Kiedy te warunki są spełnione, prostsze rozwiązanie jest zazwyczaj bardziej ekonomiczne i w pełni wystarczające.
Strop krzyżowo zbrojony vs. strop grzybkowy: podobieństwa i fundamentalne różnice
Strop grzybkowy to również rodzaj stropu pracującego dwukierunkowo, podobnie jak krzyżowo zbrojony. Fundamentalna różnica tkwi jednak w sposobie podparcia. Strop krzyżowo zbrojony opiera się na ścianach lub podciągach, natomiast strop grzybkowy opiera się bezpośrednio na słupach, często wyposażonych w specjalne głowice (stąd nazwa „grzybkowy”), które zwiększają powierzchnię podparcia i redukują naprężenia. Stropy grzybkowe są typowym rozwiązaniem w budownictwie przemysłowym, gdzie występują bardzo duże obciążenia użytkowe (powyżej 5 kN/m²), na przykład w halach magazynowych. Warto jednak pamiętać, że stropy grzybkowe charakteryzują się zazwyczaj mniejszą sztywnością w porównaniu do stropów żebrowych.

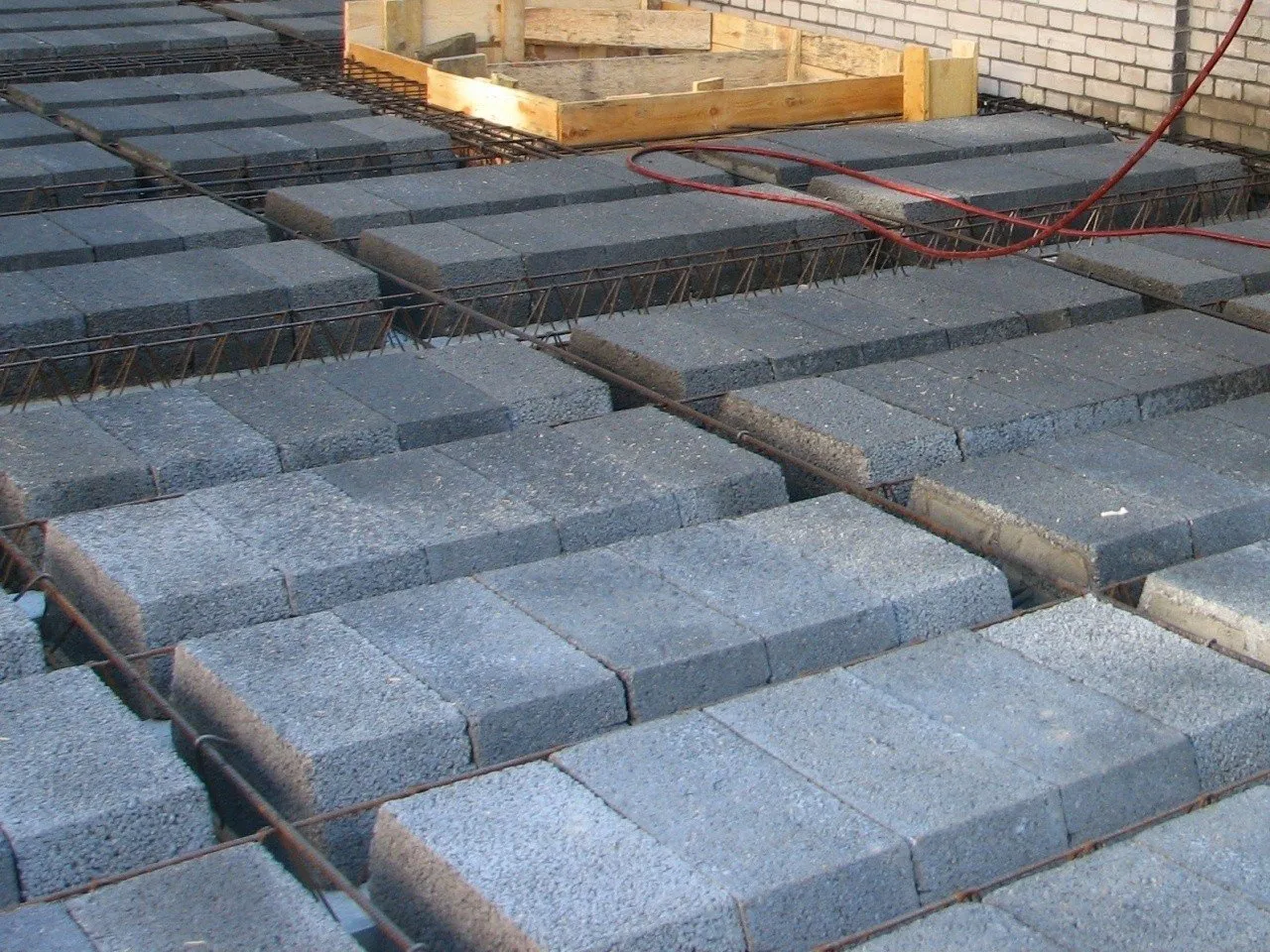

A może strop gęstożebrowy? Analiza kosztów i szybkości montażu
Stropy gęstożebrowe, takie jak Teriva czy Rector, stanowią popularną alternatywę dla stropów monolitycznych, zwłaszcza w budownictwie jednorodzinnym. Ich główną zaletą jest szybkość montażu, wynikająca z zastosowania prefabrykowanych elementów (belek i pustaków). To często przekłada się na niższe koszty robocizny, ponieważ eliminuje potrzebę pełnego deskowania i skraca czas pracy na budowie. W porównaniu do stropu krzyżowo zbrojonego, który wymaga długiego czasu na wykonanie deskowania, ułożenie zbrojenia i dojrzewanie betonu, strop gęstożebrowy może być gotowy do obciążenia znacznie szybciej. Jednakże, stropy gęstożebrowe mają swoje ograniczenia co do rozpiętości i nośności, a także mogą wymagać dodatkowych zabiegów w celu poprawy izolacyjności akustycznej.
Koszty stropu krzyżowo zbrojonego: szczegółowa analiza na rok 2026
Kwestia kosztów jest zawsze jednym z najważniejszych czynników decydujących o wyborze technologii. Przyjrzyjmy się, co wpływa na ostateczną cenę stropu krzyżowo zbrojonego w perspektywie roku 2026.
Co składa się na ostateczną cenę? Robocizna, beton, stal i deskowanie
- Robocizna: Jest to znaczący składnik kosztów, ze względu na pracochłonność i precyzję wymaganą przy wykonaniu pełnego deskowania i skomplikowanego zbrojenia.
- Beton: Koszt betonu zależy od jego klasy (np. C20/25, C25/30) oraz ilości, która jest ściśle związana z grubością płyty.
- Stal zbrojeniowa: Cena stali jest zmienna i zależy od jej ilości (średnicy i rozstawu prętów) oraz klasy. Strop krzyżowo zbrojony wymaga dwóch siatek zbrojenia, co oznacza większe zużycie stali niż w stropach jednokierunkowych.
- Deskowanie (szalunek): Koszt deskowania obejmuje zarówno materiał (deski, płyty OSB/sklejka, stemple, rygle), jak i jego montaż oraz demontaż. W przypadku stropów monolitycznych, gdzie wymagane jest pełne deskowanie, jest to znacząca pozycja w budżecie.
Szacunkowy kosztorys za m²: robocizna a kompleksowe wykonanie z materiałem
Szacowanie kosztów na przyszłość zawsze obarczone jest pewną niepewnością, ale na podstawie obecnych trendów i prognoz, mogę przedstawić pewne widełki na rok 2026. Same koszty robocizny za wykonanie stropu monolitycznego, w tym krzyżowo zbrojonego, mogą wahać się w przedziale od 120 zł/m² do 180 zł/m² dla typowych projektów. W przypadku bardziej skomplikowanych rozwiązań, z nietypowymi kształtami czy dużą ilością detali, cena robocizny może wzrosnąć nawet do 250 zł/m². Jeśli chodzi o całkowity koszt, obejmujący zarówno materiał, jak i robociznę, można spodziewać się przedziału 190-210 zł/m². Warto jednak zaznaczyć, że inne źródła podają szerszy zakres, nawet od 150 do 250 zł/m², co wynika z różnic w jakości materiałów, lokalizacji budowy oraz stopnia skomplikowania projektu.
Przeczytaj również: Gotowe zbrojenie płyty fundamentowej: Szybciej i taniej?
Ukryte koszty, o których musisz pamiętać: transport, wynajem sprzętu i przerwy technologiczne
Oprócz podstawowych składowych, istnieje szereg ukrytych kosztów, które często są pomijane w początkowych kalkulacjach, a mogą znacząco wpłynąć na ostateczny budżet projektu:
- Grubość płyty: Im grubsza płyta, tym więcej betonu i stali, co bezpośrednio podnosi koszty materiałów.
- Ilość i rodzaj stali zbrojeniowej: Złożoność zbrojenia i zastosowanie większej ilości prętów o większej średnicy zwiększa koszt stali.
- Klasa betonu: Wyższa klasa betonu wiąże się z wyższą ceną za metr sześcienny.
- Koszty transportu: Transport betonu, stali i elementów deskowania na plac budowy może być znaczącym wydatkiem, zwłaszcza w trudno dostępnych lokalizacjach.
- Wynajem dźwigu: W przypadku dużych stropów lub trudności z ręcznym transportem materiałów, wynajem dźwigu do podawania betonu lub elementów zbrojenia jest często niezbędny.
- Wpływ przerw technologicznych: Konieczność przestrzegania przerw na wiązanie i pielęgnację betonu wydłuża czas trwania budowy. To z kolei generuje pośrednie koszty, takie jak wynagrodzenie kierownika budowy, koszty utrzymania placu budowy czy opłaty za wynajem sprzętu na dłuższy okres.
