Projekt zbrojenia stropu: fundament bezpieczeństwa. Uniknij błędów!

Projekt zbrojenia stropu to dokumentacja techniczna, która precyzyjnie określa, w jaki sposób stalowe pręty wzmocnią strop, zapewniając mu odpowiednią nośność i trwałość. Jest to absolutnie kluczowy element dla bezpieczeństwa i stabilności każdego budynku, bez którego nie ma mowy o solidnej konstrukcji. W tym artykule kompleksowo odpowiem na pytania dotyczące jego roli, zawartości, osób uprawnionych do jego wykonania, kosztów, a także najczęstszych błędów, które mogą mieć katastrofalne konsekwencje.

Projekt zbrojenia stropu: fundament bezpieczeństwa Twojego domu

Kiedy myślimy o budowie domu, często skupiamy się na architekturze, układzie pomieszczeń czy wyborze materiałów wykończeniowych. Tymczasem prawdziwy fundament bezpieczeństwa i stabilności konstrukcji leży głębiej w elementach takich jak stropy. A sercem każdego stropu jest jego zbrojenie. Bez odpowiednio zaprojektowanego i wykonanego zbrojenia, nawet najpiękniejszy budynek może okazać się śmiertelną pułapką. Dlatego tak ważne jest zrozumienie, czym jest projekt zbrojenia stropu i dlaczego jego rola jest nie do przecenienia.

Czym jest strop i dlaczego samo wylanie betonu nie wystarczy?

Strop to poziomy element konstrukcyjny, który oddziela poszczególne kondygnacje budynku, przenosi obciążenia (zarówno stałe, jak i zmienne, np. meble, ludzie) na ściany i słupy, a także pełni funkcje akustyczne i termoizolacyjne. W budownictwie najczęściej spotykamy stropy betonowe. Jednak sam beton, choć niezwykle wytrzymały na ściskanie co oznacza, że doskonale radzi sobie z siłami, które próbują go zgniatać jest niestety bardzo słaby na rozciąganie. Wyobraź sobie, że próbujesz rozciągnąć kawałek betonu pęknie on bardzo łatwo. Właśnie dlatego samo wylanie betonu, bez odpowiedniego wzmocnienia, nie wystarczy, aby strop bezpiecznie przenosił wszystkie obciążenia, szczególnie te, które powodują jego rozciąganie, czyli ugięcia.

Rola stali w konstrukcji żelbetowej: niewidzialny szkielet Twojego budynku

Tutaj na scenę wkracza stal zbrojeniowa. W konstrukcji żelbetowej, czyli betonie zbrojonym stalą, te dwa materiały współpracują ze sobą w idealnej symbiozie. Beton przejmuje siły ściskające, a stalowe pręty, rozmieszczone w odpowiednich miejscach, przejmują siły rozciągające, na które beton jest wrażliwy. Stal tworzy w ten sposób niewidzialny szkielet, który zapewnia integralność i nośność stropu. Dzięki temu połączeniu powstaje materiał o znacznie lepszych właściwościach mechanicznych, odporny zarówno na ściskanie, jak i rozciąganie, zdolny do bezpiecznego przenoszenia znacznie większych obciążeń niż sam beton. To właśnie precyzyjne określenie tego "niewidzialnego szkieletu" jest zadaniem projektu zbrojenia.

Konsekwencje błędów: co grozi, gdy zbrojenie jest wykonane „na oko”?

Z mojego doświadczenia wiem, że ignorowanie projektu zbrojenia lub jego niedbałe wykonanie to prosta droga do poważnych problemów. Błędy wynikające z nieprawidłowego projektu lub jego złej interpretacji na budowie mogą prowadzić do szeregu niebezpiecznych konsekwencji. Oto najpoważniejsze z nich:

• Pęknięcia i rysy: Najczęściej widoczne objawy, które mogą pojawić się na powierzchni stropu. Choć nie wszystkie pęknięcia świadczą o katastrofie, te wynikające z niewłaściwego zbrojenia mogą sygnalizować poważne osłabienie konstrukcji.
• Nadmierne ugięcia: Strop, który nie jest odpowiednio zbrojony, może ugiąć się pod własnym ciężarem lub obciążeniem użytkowym, co jest nie tylko nieestetyczne, ale przede wszystkim niebezpieczne i może prowadzić do uszkodzenia ścianek działowych czy instalacji.
• Korozja zbrojenia: Zbyt mała otulina betonowa lub jej uszkodzenie sprawia, że stal zbrojeniowa jest narażona na działanie wilgoci i tlenu. Korozja prowadzi do zwiększenia objętości prętów, co rozsadza beton, a także drastycznie obniża nośność stali.
• Katastrofa budowlana: W skrajnych przypadkach, gdy błędy są kardynalne, a obciążenia przekroczą możliwości osłabionej konstrukcji, może dojść do zawalenia się stropu, co stanowi bezpośrednie zagrożenie dla życia i zdrowia ludzi.

Warto pamiętać, że wiele z tych zagrożeń rozwija się powoli i jest ukrytych pod warstwą tynku czy posadzki. Ich wykrycie po latach może być trudne i kosztowne, a naprawa często wymaga gruntownej ingerencji w konstrukcję budynku.

Co zawiera profesjonalny projekt zbrojenia stropu?

Profesjonalny projekt zbrojenia stropu to znacznie więcej niż tylko kilka kresek na papierze. To kompleksowy dokument, który stanowi instrukcję dla wykonawcy i gwarancję bezpieczeństwa dla inwestora. Musi on zawierać wszystkie niezbędne informacje, aby zbrojenie zostało wykonane zgodnie ze sztuką budowlaną i obowiązującymi normami.

Część opisowa: serce projektu, czyli obliczenia statyczne i wytyczne

Część opisowa to prawdziwe serce projektu zbrojenia. To tutaj konstruktor prezentuje wyniki swoich obliczeń statycznych, które są podstawą dla całego projektu. Te obliczenia potwierdzają, że strop będzie miał odpowiednią nośność i sztywność pod przewidywanymi obciążeniami zarówno ciężarem własnym, jak i obciążeniami użytkowymi, śniegiem czy wiatrem. To właśnie one dają pewność, że konstrukcja wytrzyma. Ponadto, w części opisowej znajdziemy również kluczowe wytyczne wykonawcze, takie jak wymagana grubość otuliny betonowej dla prętów zbrojeniowych (chroniąca je przed korozją) czy szczegółowe instrukcje dotyczące sposobu łączenia i kotwienia prętów, co ma fundamentalne znaczenie dla ciągłości i efektywności zbrojenia.

Część rysunkowa: jak czytać mapę zbrojenia kluczowe oznaczenia i symbole

Część rysunkowa to nic innego jak graficzna "mapa" zbrojenia, która przekłada skomplikowane obliczenia na zrozumiały język dla wykonawcy. Rysunki techniczne muszą być niezwykle precyzyjne i czytelne. Powinny one przedstawiać:

• Szczegółowy układ zbrojenia dolnego i górnego, a także zbrojenia przypodporowego.
• Dokładne średnice i rozstaw prętów zbrojeniowych.
• Lokalizację i długość prętów dodatkowych, strzemion, kotew.
• Wszelkie detale konstrukcyjne, takie jak otwory w stropie czy miejsca połączeń z innymi elementami.

To właśnie na podstawie tych rysunków zbrojarzy układają pręty na budowie, dlatego ich dokładność i kompletność są absolutnie kluczowe. To jest ich instrukcja do pracy.

Niezbędny załącznik: zestawienie stali i specyfikacja betonu, czyli Twoja lista zakupów

Oprócz części opisowej i rysunkowej, profesjonalny projekt zbrojenia stropu zawiera również praktyczne załączniki, które są niezwykle pomocne w procesie budowy. Mówię tu o zestawieniu stali zbrojeniowej, które precyzyjnie określa gatunek i klasę stali (np. B500B), średnice prętów oraz ich łączną masę. To jest Twoja "lista zakupów", która pozwala dokładnie zamówić materiał, unikając niedoborów lub nadmiernych zapasów. Równie ważna jest specyfikacja betonu, która wskazuje wymaganą klasę betonu (np. C25/30), która musi idealnie współpracować z zaprojektowanym zbrojeniem, aby całość konstrukcji była spójna i wytrzymała. Te dokumenty są nieocenione zarówno dla inwestora, jak i dla wykonawcy.

Kto może zaprojektować zbrojenie stropu i dlaczego to kluczowe?

Projektowanie zbrojenia stropu to nie jest zadanie dla amatora czy osoby bez odpowiednich kwalifikacji. To praca wymagająca specjalistycznej wiedzy, doświadczenia i przede wszystkim uprawnień. Zaufanie niewłaściwej osobie w tym zakresie może mieć katastrofalne skutki dla bezpieczeństwa całego budynku i jego użytkowników.

Konstruktor z uprawnieniami: jedyna osoba, której możesz zaufać

Zgodnie z polskim prawem budowlanym, projekt zbrojenia stropu musi być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia budowlane w specjalności konstrukcyjno-budowlanej. Mówimy tu o konstruktorze, który ukończył studia wyższe na kierunku budownictwo, odbył odpowiednią praktykę i zdał egzamin państwowy, uzyskując tym samym pełne uprawnienia. Tylko taka osoba posiada niezbędną wiedzę do przeprowadzania skomplikowanych obliczeń statycznych, analizy obciążeń i projektowania elementów nośnych. Co więcej, konstruktor z uprawnieniami ponosi pełną odpowiedzialność prawną za swój projekt, co jest dodatkową gwarancją bezpieczeństwa dla inwestora.

Czym ryzykujesz, zlecając projekt osobie bez kwalifikacji?

Zlecenie projektu zbrojenia osobie bez wymaganych uprawnień to igranie z ogniem. Ryzykujesz bardzo wiele, a konsekwencje mogą być poważne:

• Nieważność projektu: Projekt wykonany przez osobę bez uprawnień jest z punktu widzenia prawa budowlanego nieważny. Oznacza to, że nie może być podstawą do uzyskania pozwolenia na budowę ani do legalnego prowadzenia prac.
• Brak odpowiedzialności: Osoba bez uprawnień nie ponosi odpowiedzialności zawodowej ani ubezpieczeniowej za swój projekt. W przypadku jakichkolwiek problemów konstrukcyjnych nie będziesz miał możliwości dochodzenia roszczeń.
• Zagrożenie dla bezpieczeństwa: Najważniejsze i najbardziej dramatyczne ryzyko. Błędnie zaprojektowane zbrojenie może prowadzić do pęknięć, ugięć, a w najgorszym wypadku do katastrofy budowlanej, narażając życie i zdrowie mieszkańców.
• Problemy z odbiorem budynku: Inspektor nadzoru budowlanego podczas odbioru budynku z pewnością zweryfikuje, czy projekt był wykonany przez osobę z uprawnieniami. Brak takiego potwierdzenia uniemożliwi legalny odbiór obiektu.

Rola kierownika budowy: kontrola zgodności wykonania z projektem

Nawet najlepszy projekt zbrojenia nie będzie nic wart, jeśli nie zostanie prawidłowo zrealizowany na budowie. Dlatego kluczową rolę w tym procesie odgrywa kierownik budowy. To jego zadaniem jest bieżąca kontrola zgodności wykonania zbrojenia stropu z projektem. Przed zabetonowaniem stropu, kierownik budowy lub inspektor nadzoru musi przeprowadzić szczegółową inspekcję zbrojenia, sprawdzając średnice i rozstaw prętów, ich ułożenie, długości zakładów, otulinę betonową oraz prawidłowość zakotwienia. Dopiero po jego akceptacji można przystąpić do wylewania betonu. To jest ostatnia szansa na wykrycie i skorygowanie ewentualnych błędów wykonawczych.

Ile kosztuje projekt zbrojenia stropu i od czego zależy jego cena?

Kwestia kosztów zawsze budzi wiele pytań. Cena projektu zbrojenia stropu nie jest stała i zależy od wielu czynników. Warto zrozumieć, co wpływa na ostateczną wycenę, aby móc świadomie podjąć decyzję i uniknąć nieprzyjemnych niespodzianek.

Projekt jako część większej całości: koszt w ramach projektu budowlanego

W większości przypadków, kiedy zamawiasz projekt domu, projekt zbrojenia stropu jest integralną częścią szerszego opracowania, jakim jest projekt konstrukcyjny budynku. Z mojego doświadczenia wynika, że koszt projektu konstrukcyjnego dla budynku mieszkalnego, który obejmuje również stropy, fundamenty, wieńce itp., waha się zazwyczaj w granicach 30-35 zł/m² powierzchni użytkowej. Oznacza to, że nie płacisz osobno za projekt każdego stropu, ale za całość rozwiązań konstrukcyjnych dla Twojego domu. To najczęstsza i najbardziej opłacalna forma pozyskania dokumentacji zbrojeniowej.

Osobne zlecenie czy adaptacja projektu gotowego: co wpływa na wycenę?

Jeśli zdecydujesz się na zakup projektu gotowego, często konieczna jest jego adaptacja do warunków lokalnych, a nierzadko również do indywidualnych potrzeb inwestora. W ramach takiej adaptacji konstruktor może przeprojektować stropy, np. zmieniając ich technologię (z gęstożebrowego na monolityczny) lub dostosowując do większych rozpiętości. Koszt takiej adaptacji, która obejmuje również projekt zbrojenia, zaczyna się zazwyczaj od około 3000 zł, ale może być wyższy w zależności od zakresu zmian. Zlecenie osobnego projektu zbrojenia stropu, niezwiązanego z całością projektu konstrukcyjnego, zdarza się rzadziej i jest wyceniane indywidualnie, biorąc pod uwagę stopień skomplikowania i zakres opracowania, ale zazwyczaj jest to mniej ekonomiczne rozwiązanie niż zlecenie całościowe.

Czynniki kształtujące cenę: stopień skomplikowania, typ stropu i zakres opracowania

Na ostateczną cenę projektu zbrojenia stropu wpływa kilka kluczowych czynników:

• Stopień skomplikowania konstrukcji: Im bardziej niestandardowe kształty stropu, większe rozpiętości, liczne otwory czy nietypowe obciążenia, tym więcej pracy i obliczeń wymaga projekt, co przekłada się na wyższą cenę.
• Rodzaj stropu: Projekt stropu monolitycznego, ze względu na konieczność szczegółowego rozrysowania całej siatki zbrojenia, jest zazwyczaj droższy w opracowaniu niż projekt stropu gęstożebrowego, gdzie część zbrojenia jest już w belkach prefabrykowanych.
• Zakres opracowania: Czy projekt ma zawierać tylko rysunki, czy również szczegółowe obliczenia, zestawienie stali, specyfikację betonu i wytyczne wykonawcze? Im bardziej kompleksowe opracowanie, tym wyższa cena.
• Lokalizacja i renoma biura projektowego: Ceny mogą się różnić w zależności od regionu Polski oraz doświadczenia i reputacji konstruktora.

Różnice w projekcie zbrojenia dla popularnych typów stropów

Choć ogólne zasady projektowania zbrojenia są podobne, to specyfika każdego typu stropu wymaga indywidualnego podejścia i odmiennego zakresu detali w projekcie. Zrozumienie tych różnic jest kluczowe dla inwestora, aby wiedzieć, czego oczekiwać od dokumentacji.

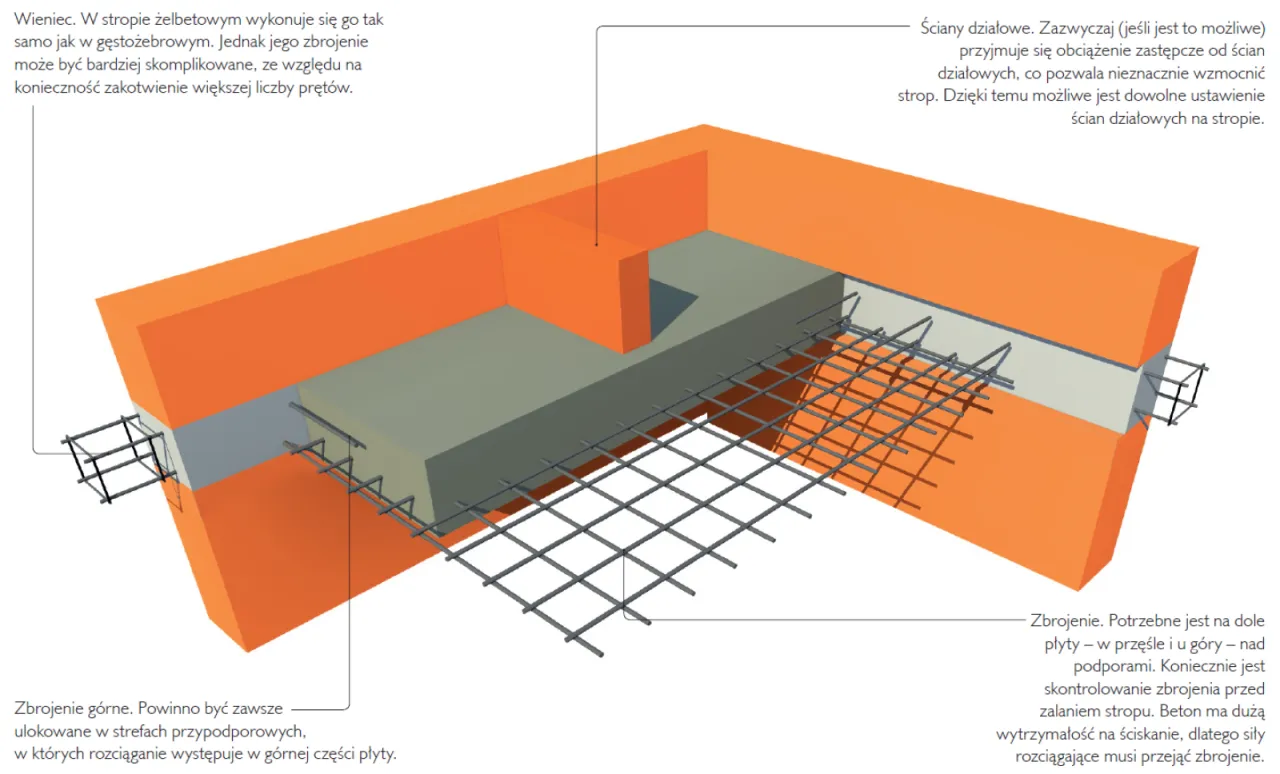

Strop monolityczny: precyzyjna siatka prętów tworzona od zera na budowie

Strop monolityczny, znany również jako żelbetowy, to konstrukcja, która jest w całości wykonywana na budowie. Wymaga on pełnego deskowania, a następnie ułożenia całej siatki zbrojenia, zarówno dolnego, jak i górnego, przed zabetonowaniem. Projekt dla tego typu stropu jest niezwykle szczegółowy. Określa on precyzyjnie każdy pręt jego średnicę, długość, rozstaw, ugięcie i sposób zakotwienia. Daje to konstruktorowi dużą swobodę w kształtowaniu stropu i dostosowywaniu go do nietypowych rozpiętości czy obciążeń, ale jednocześnie wymaga od wykonawcy niezwykłej precyzji w montażu zbrojenia.

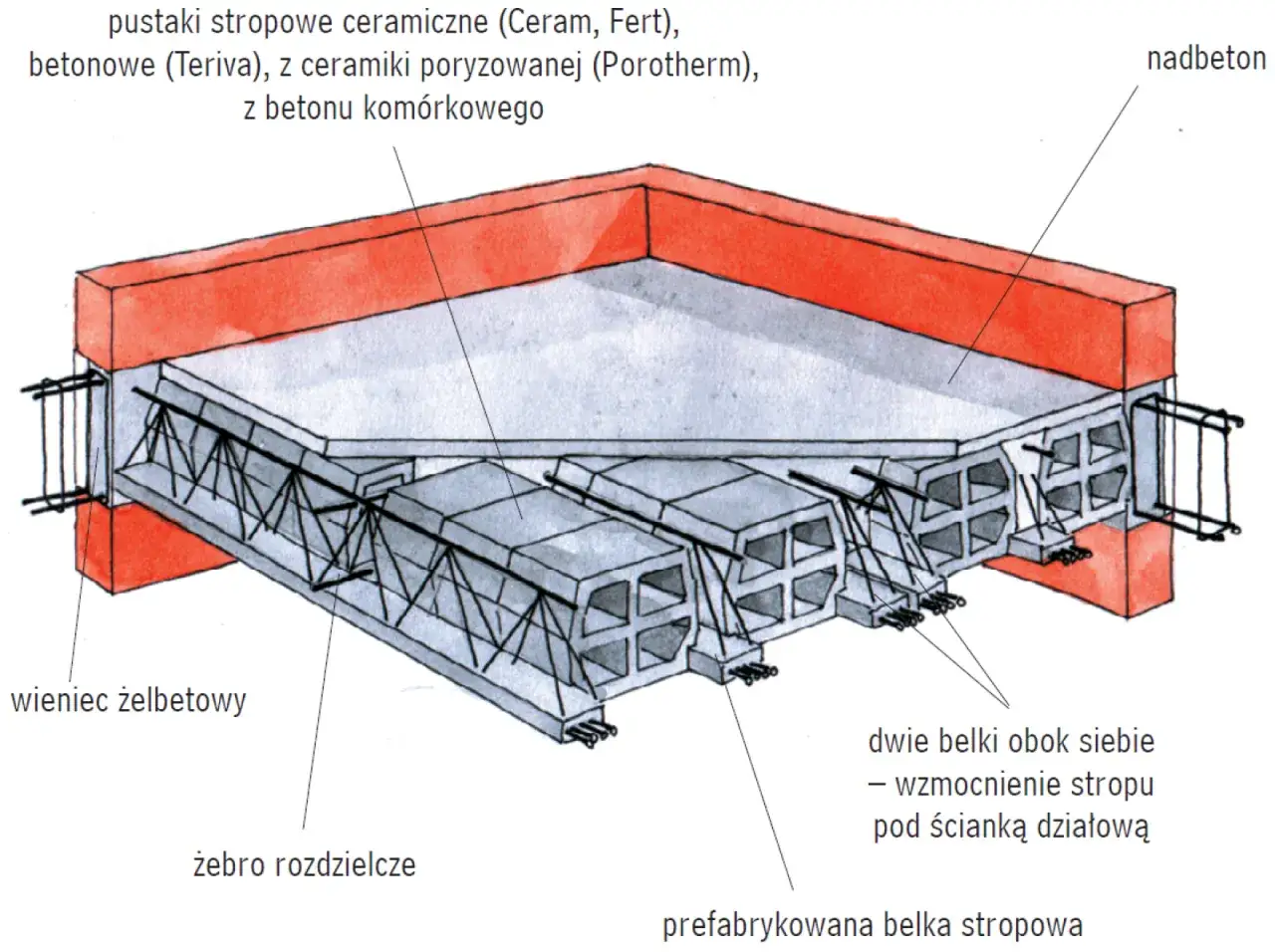

Strop gęstożebrowy (np. Teriva): gdzie ukryte jest dodatkowe, kluczowe zbrojenie?

Stropy gęstożebrowe, takie jak popularna Teriva, składają się z prefabrykowanych belek kratownicowych i pustaków wypełniających. Główne zbrojenie nośne jest już wbudowane w te belki. Jednak projekt dla stropu gęstożebrowego musi szczegółowo określać dodatkowe zbrojenie, które jest absolutnie kluczowe dla jego prawidłowego funkcjonowania. Mówimy tu o żebrach rozdzielczych (poprzecznych), które usztywniają strop, wieńcach obwodowych, które spinają całą konstrukcję, a także o zbrojeniu przypodporowym (często nazywanym zbrojeniem "na pękanie"), które jest umieszczane nad podporami, aby zapobiec powstawaniu rys i pęknięć w miejscach największych naprężeń.

Strop prefabrykowany (Filigran): jak projekt łączy gotowe elementy z pracą na budowie?

Strop typu Filigran to hybrydowe rozwiązanie, które łączy zalety prefabrykacji z elastycznością wykonania na budowie. Składa się z cienkich płyt betonowych, które są dostarczane na budowę z wbudowanym już zbrojeniem dolnym. Na miejscu, po ułożeniu płyt, uzupełnia się je o zbrojenie górne i zalewa warstwą nadbetonu. Projekt dla stropu Filigran musi precyzować zarówno parametry dostarczonych płyt (ich grubość, wbudowane zbrojenie), jak i szczegóły zbrojenia uzupełniającego (górnego), które jest niezbędne do zapewnienia ciągłości konstrukcji i przeniesienia wszystkich obciążeń. Określa również grubość i klasę betonu dla warstwy nadbetonu.

Unikaj tych błędów: pułapki w projekcie i wykonawstwie zbrojenia

Nawet najbardziej szczegółowy i poprawny projekt zbrojenia stropu może zostać zniweczony przez błędy popełnione na etapie wykonawstwa. Konsekwencje takich zaniedbań są poważne i mogą prowadzić do osłabienia konstrukcji, a w skrajnych przypadkach nawet do katastrofy budowlanej. Zwracam uwagę na najczęściej spotykane pułapki, których należy bezwzględnie unikać.

Brak lub zły dobór zbrojenia górnego: przyczyna pęknięć nad podporami

Zbrojenie górne, często nazywane przypodporowym, pełni kluczową rolę w stropach, szczególnie w miejscach, gdzie strop opiera się na ścianach lub belkach. W tych obszarach występują naprężenia rozciągające w górnej części stropu, a to właśnie stal jest odpowiedzialna za ich przenoszenie. Brak tego zbrojenia lub jego niewłaściwy dobór (np. zbyt mała średnica prętów, za krótka długość, zły rozstaw) to jedna z najczęstszych przyczyn powstawania pęknięć i rys nad ścianami i podporami. Takie pęknięcia nie tylko szpecą, ale przede wszystkim osłabiają konstrukcję w jej krytycznych punktach, zmniejszając nośność stropu.

Niewłaściwa otulina prętów: cichy wróg prowadzący do korozji

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed czynnikami zewnętrznymi. Jej odpowiednia grubość jest absolutnie kluczowa. Zbyt mała otulina sprawia, że stal jest narażona na bezpośrednie działanie wilgoci, tlenu i agresywnych substancji chemicznych, co prowadzi do korozji zbrojenia. Zardzewiałe pręty tracą swoją wytrzymałość, zwiększają objętość (co prowadzi do pękania betonu), a w konsekwencji osłabiają i degradują całą konstrukcję stropu. To cichy wróg, który działa powoli, ale nieubłaganie, prowadząc do poważnych uszkodzeń.

„Oszczędności” na stali: dlaczego zmiana średnicy lub klasy prętów to prosta droga do katastrofy

Jednym z najbardziej niebezpiecznych błędów, jakie można popełnić na budowie, jest próba "zaoszczędzenia" na stali zbrojeniowej poprzez zmianę jej średnicy, klasy lub rozstawu prętów w stosunku do tego, co zostało zaprojektowane. Chcę to podkreślić z całą stanowczością: wszelkie takie "oszczędności" są absolutnie niedopuszczalne! Konstruktor, projektując zbrojenie, precyzyjnie oblicza każdy pręt, aby zapewnić wymaganą nośność. Zmiana tych parametrów bez ponownych obliczeń drastycznie obniża nośność stropu i może prowadzić do poważnych uszkodzeń, nadmiernych ugięć, a w najgorszym wypadku do katastrofy budowlanej. To jest obszar, w którym nie ma miejsca na kompromisy.

Przeczytaj również: Gotowe zbrojenie płyty fundamentowej: Szybciej i taniej?

Niewłaściwe zakotwienie i brak ciągłości zbrojenia: osłabienie całej konstrukcji

Prawidłowe zakotwienie prętów zbrojeniowych, na przykład w wieńcach lub innych elementach konstrukcyjnych, jest fundamentalne dla efektywnego przenoszenia sił. Równie ważna jest ciągłość zbrojenia, zwłaszcza w miejscach połączeń, narożników czy przy otworach w stropie. Błędy w tym zakresie, takie jak zbyt krótkie zakłady prętów, niewłaściwe uformowanie haków czy brak odpowiednich połączeń, tworzą słabe punkty w konstrukcji. W efekcie, zamiast działać jako spójna całość, strop staje się zbiorem niezależnych elementów, co drastycznie zmniejsza jego odporność na obciążenia i może prowadzić do lokalnych uszkodzeń lub nawet do utraty stabilności całej konstrukcji.
