W tym artykule skupimy się na kluczowych aspektach tworzenia i interpretacji rysunków zbrojenia płyt drogowych, które są fundamentem ich trwałości i bezpieczeństwa. Jako praktyk, widziałem wiele projektów i wiem, jak kluczowe jest zrozumienie każdego detalu. Dowiesz się, dlaczego precyzyjne detale techniczne są niezbędne i jak unikać typowych błędów w projektowaniu, które mogą mieć katastrofalne skutki.
Kluczowe detale zbrojenia płyty drogowej podstawa trwałej konstrukcji
- Zbrojenie podwójne (siatka górna i dolna) to standard dla płyt drogowych, zapewniające sztywność i odporność na naprężenia.
- Stosuje się stal klasy A-IIIN (np. B500SP) w prętach żebrowanych o średnicach 8-12 mm.
- Minimalna otulina betonowa wynosi 30 mm, chroniąc stal przed korozją i zapewniając trwałość konstrukcji.
- Rysunek techniczny musi precyzyjnie określać średnice, rozstaw prętów, klasę stali i betonu (np. C30/37).
- Krytyczne detale to zbrojenie krawędzi, otworów oraz prawidłowe przerwanie zbrojenia przy szczelinach dylatacyjnych.
- Ważne jest zachowanie właściwych proporcji zbrojenia podłużnego do poprzecznego, wynoszących około 3:1.
Rola zbrojenia: Więcej niż tylko stal w betonie
Zbrojenie w płytach drogowych to znacznie więcej niż tylko stal zatopiona w betonie. To kluczowy element, który fundamentalnie zmienia właściwości konstrukcji. Beton, choć wytrzymały na ściskanie, jest słaby na rozciąganie. Stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, doskonale kompensuje tę słabość. W przypadku płyt drogowych, które są narażone na dynamiczne obciążenia ruchowe, zmienne warunki atmosferyczne (cykle zamrażania i rozmrażania), a także skurcz betonu, zbrojenie jest absolutnie niezbędne. Zwiększa ono sztywność płyty, zapobiega powstawaniu niekontrolowanych pęknięć i zapewnia integralność konstrukcji przez długie lata. Dlatego też zbrojenie podwójne, czyli siatka górna i dolna, stało się standardem w tego typu konstrukcjach pozwala ono na efektywne przejmowanie naprężeń zarówno od góry, jak i od dołu płyty, niezależnie od kierunku obciążenia.
Konsekwencje błędów na rysunku: Od pęknięć po katastrofę budowlaną
Jako inżynier, zawsze podkreślam, że błędy na rysunku zbrojenia to tykająca bomba. Nieprawidłowo zaprojektowane lub wykonane zbrojenie może prowadzić do szeregu poważnych konsekwencji, począwszy od przedwczesnych pęknięć nawierzchni, które obniżają komfort jazdy i estetykę, po znacznie poważniejsze problemy. Zbyt mała ilość stali, niewłaściwy rozstaw prętów, czy brak odpowiedniego dozbrojenia w krytycznych miejscach, takich jak krawędzie czy naroża, skutkuje zmniejszoną nośnością konstrukcji. W dłuższej perspektywie może to prowadzić do korozji zbrojenia, zwłaszcza jeśli otulina betonowa jest zbyt cienka lub uszkodzona, co z kolei osłabia całą płytę. W skrajnych przypadkach, zwłaszcza przy intensywnym ruchu ciężkim, błędy te mogą przyczynić się do awarii konstrukcyjnych, a nawet katastrof budowlanych, stanowiąc zagrożenie dla życia i zdrowia użytkowników drogi. Dlatego precyzja i zgodność z normami są absolutnie kluczowe.

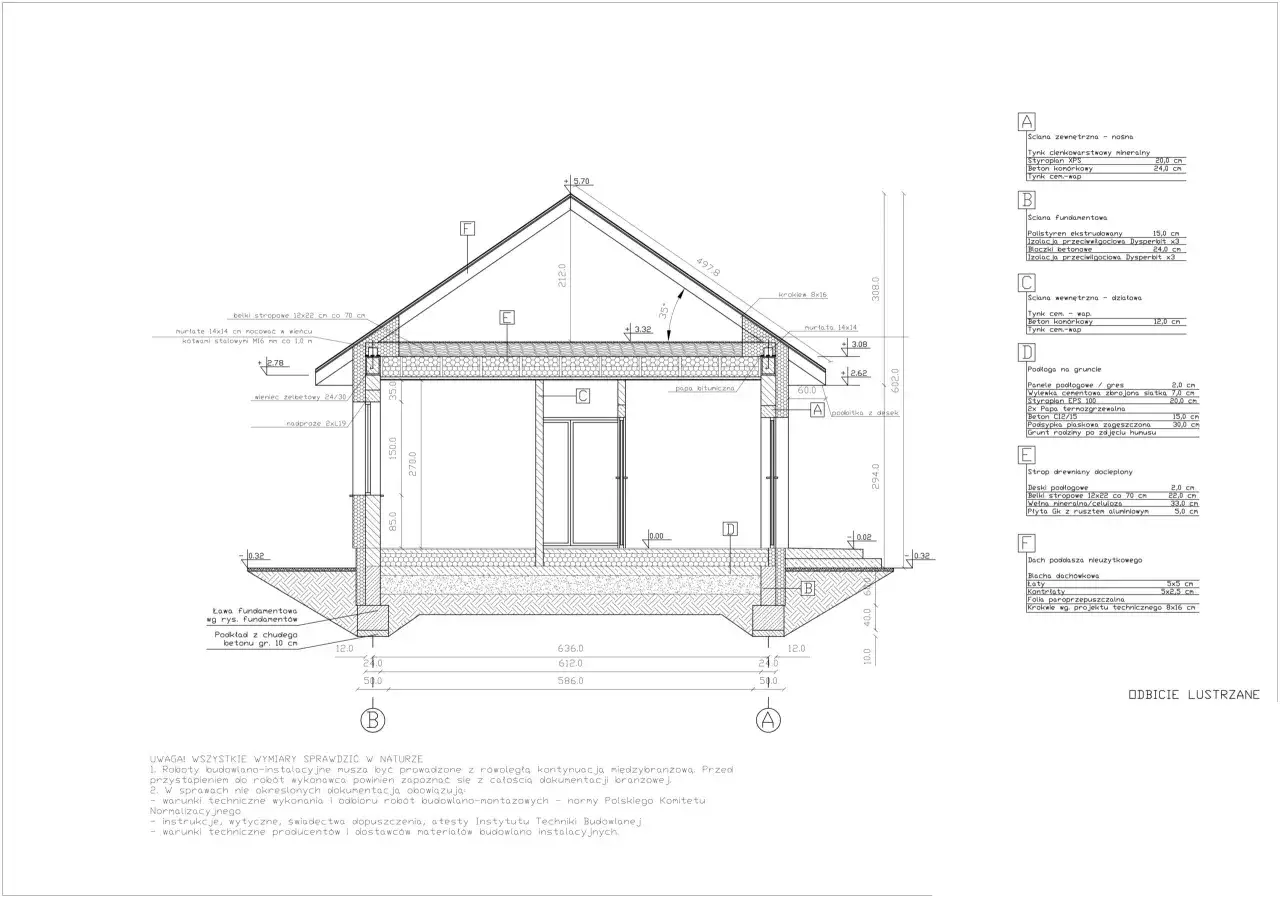

Jak czytać i rozumieć rysunek techniczny zbrojenia

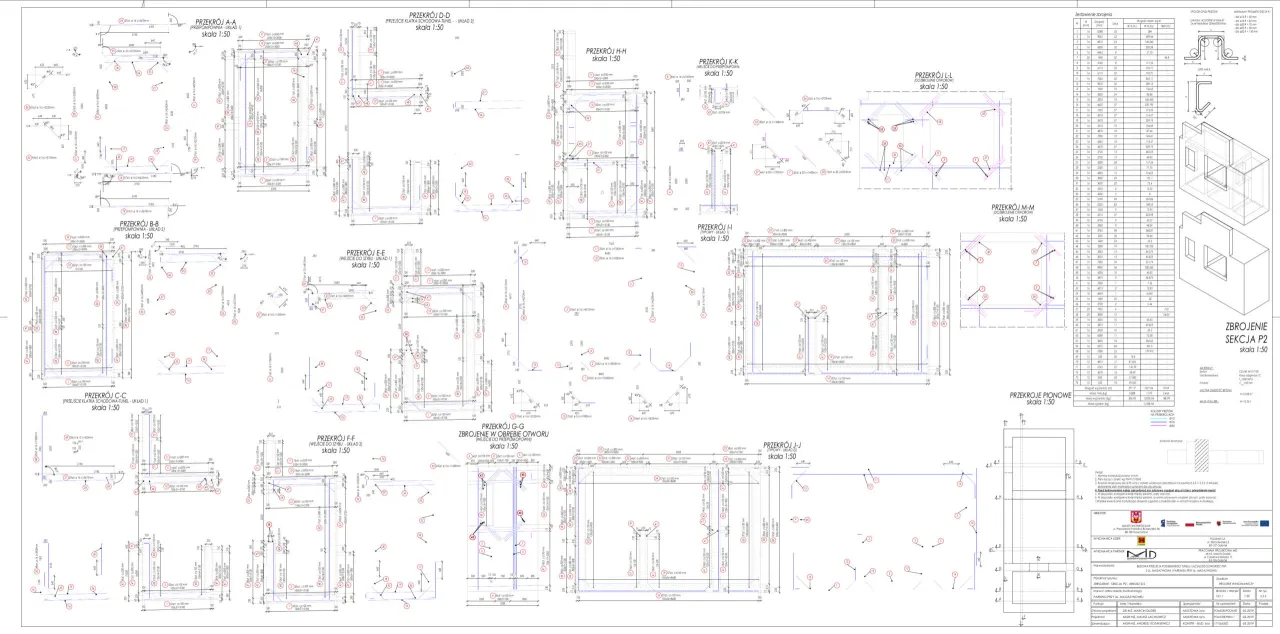

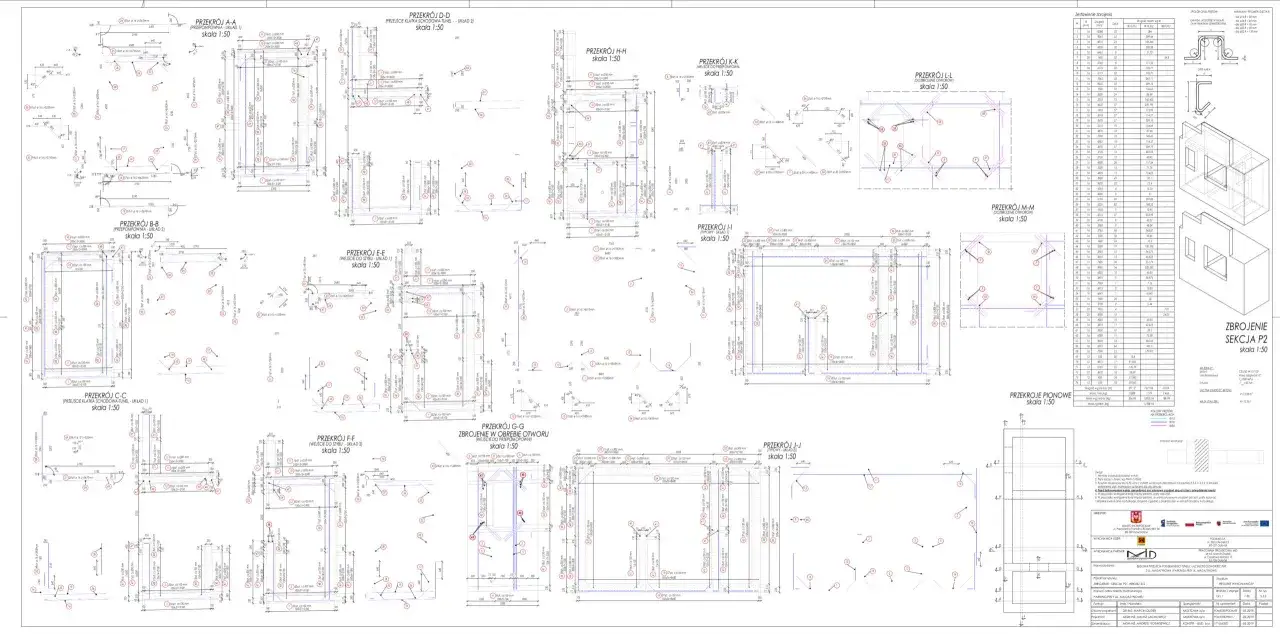

Legenda i tabela stali: Klucz do rozszyfrowania symboli
Legenda i tabela stali to alfabet każdego rysunku zbrojenia. Bez nich, rysunek pozostaje niezrozumiałym zbiorem linii i symboli. Z legendy odczytujemy znaczenie poszczególnych oznaczeń graficznych, takich jak typy prętów, ich kształty czy sposób gięcia. Tabela stali natomiast dostarcza nam konkretnych, liczbowych danych dla każdego elementu zbrojenia. To tutaj znajdziemy informacje o klasie stali, średnicy prętów, ich długości, liczbie sztuk, a także o klasie betonu, która jest przewidziana dla danej konstrukcji. Zawsze zwracam uwagę, aby te elementy były czytelne i kompletne, ponieważ to one są podstawą do prawidłowego zamówienia i montażu zbrojenia.
- Typ stali: Np. B500SP (dawniej A-IIIN).
- Średnica pręta: Oznaczana symbolem Ø, np. Ø10 mm.
- Długość pręta: W milimetrach lub centymetrach.
- Liczba prętów: Ilość sztuk danego typu pręta.
- Kształty gięcia: Schematy gięcia prętów, np. strzemion, haków.
- Klasa betonu: Np. C30/37, określająca wytrzymałość betonu.
- Rozstaw prętów: Odległość między osiami prętów.

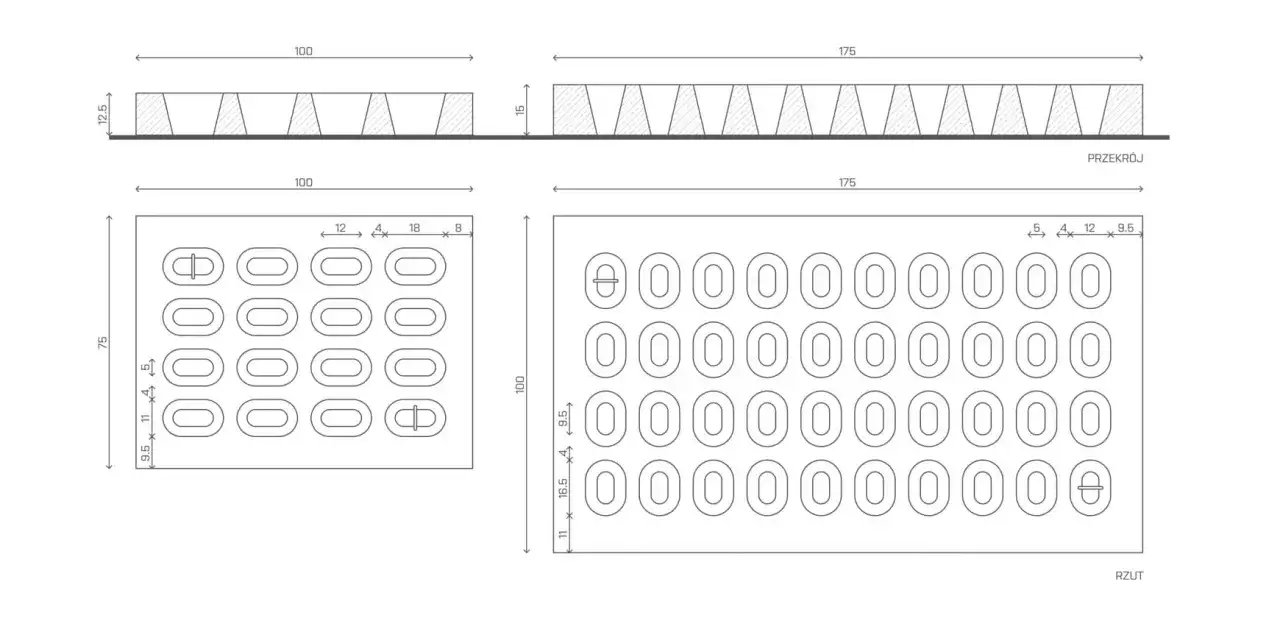

Rzut z góry: Jak zwymiarowany jest rozkład prętów głównych i rozdzielczych?
Rzut z góry na rysunku zbrojenia płyty drogowej pokazuje nam całościowy obraz rozłożenia stali. To tutaj widzimy, jak pręty główne (podłużne) i rozdzielcze (poprzeczne) tworzą siatkę zbrojeniową. Kluczowe jest zwrócenie uwagi na ich orientację pręty główne zazwyczaj biegną w kierunku dłuższego boku płyty, przejmując największe naprężenia. Rozstaw prętów, często oznaczony jako oczka siatki (np. 150x150 mm dla prefabrykatów), informuje nas o gęstości zbrojenia. Pamiętajmy, że prawidłowe zwymiarowanie i symetryczne ułożenie prętów jest fundamentem równomiernego rozkładu obciążeń w całej płycie.
Przekrój poprzeczny: Gdzie zlokalizowane jest zbrojenie górne i dolne?
Przekrój poprzeczny to rentgen płyty pozwala nam zajrzeć w jej wnętrze i zrozumieć, jak zbrojenie jest rozmieszczone w pionie. W przypadku płyt drogowych, gdzie standardem jest zbrojenie podwójne, przekrój wyraźnie pokazuje umiejscowienie siatki górnej i dolnej. Zwróćmy uwagę na odległość tych siatek od górnej i dolnej powierzchni płyty, czyli na otulinę betonową. To właśnie otulina chroni stal przed korozją i zapewnia jej prawidłową współpracę z betonem. Precyzyjne określenie położenia zbrojenia w przekroju jest niezbędne do zapewnienia odpowiedniej nośności i trwałości konstrukcji.
Pozycjonowanie prętów: Co oznaczają numery i opisy poszczególnych elementów?
Na rysunku zbrojenia każdy pręt, a często nawet grupa prętów o tych samych parametrach, jest oznaczona unikalnym numerem pozycji lub opisem. Ten system pozycjonowania jest niezwykle ważny dla wykonawców, ponieważ pozwala jednoznacznie zidentyfikować każdy element zbrojenia. Numer pozycji odnosi się do szczegółowych danych w tabeli stali, gdzie znajdziemy informacje o średnicy, długości, kształcie i liczbie prętów. Opisy mogą zawierać dodatkowe wskazówki dotyczące montażu lub specyficznych funkcji danego zbrojenia. Dzięki temu systemowi, unikamy pomyłek na placu budowy i zapewniamy, że każdy pręt znajdzie się dokładnie tam, gdzie został zaprojektowany.
Analiza przykładowego rysunku zbrojenia płyty drogowej 300x150 cm
Schemat rzutu: Układ siatki podwójnej (górnej i dolnej)
Dla typowej prefabrykowanej płyty drogowej o wymiarach 300x150 cm, schemat rzutu zawsze przedstawia układ podwójnej siatki zbrojeniowej. Oznacza to, że zarówno w górnej, jak i dolnej części płyty, znajdziemy siatkę prętów. Najczęściej spotyka się oczka siatki o wymiarach 150x150 mm, co zapewnia równomierne rozłożenie stali i efektywne przejmowanie naprężeń. Pręty główne, biegnące wzdłuż dłuższego boku płyty (300 cm), są zazwyczaj nieco gęściej rozmieszczone lub mają większą średnicę niż pręty rozdzielcze (150 cm), co wynika z dominującego kierunku obciążeń.
Detal przekroju: Grubość otuliny, rozstaw prętów i ich średnice (np. stal A-IIIN, pręty Ø10)
Analizując detal przekroju, szczególną uwagę zwracam na grubość otuliny betonowej. Zgodnie z normami, minimalna otulina powinna wynosić 30 mm, co jest kluczowe dla ochrony stali przed korozją. W typowych płytach drogowych często stosuje się pręty o średnicach 8 mm lub 10 mm, a w przypadku większych obciążeń nawet 12 mm. Stal klasy A-IIIN (obecnie B500SP) jest standardem. Ważne jest, aby na rysunku zaznaczono nie tylko średnice, ale i rozstaw prętów. Często spotykam się z wymaganiem, aby w celu ograniczenia zarysowania, w płycie znajdowało się np. 4-5 prętów Ø10 mm na metr szerokości płyty. To szczegół, który ma ogromne znaczenie dla długowieczności nawierzchni.
Opis techniczny: Specyfikacja betonu (np. C30/37) i klasy stali (np. B500SP)
Opis techniczny na rysunku to niezbywalny element, który precyzuje właściwości materiałów. Podanie klasy betonu, np. C30/37 lub C35/45, jest kluczowe, ponieważ określa jego wytrzymałość na ściskanie. Podobnie, klasa stali, np. B500SP (dawniej A-IIIN), informuje o jej właściwościach mechanicznych, takich jak granica plastyczności. Te specyfikacje muszą być jasno określone i zgodne z obowiązującymi normami, takimi jak PN-EN 1992-1-1 (Eurokod 2), ponieważ to one gwarantują, że konstrukcja będzie spełniać wymagania projektowe i będzie bezpieczna w użytkowaniu. Bez tych informacji, wykonawca nie jest w stanie dobrać odpowiednich materiałów.
Kluczowe zasady projektowania zbrojenia na rysunku
Zbrojenie podwójne czy pojedyncze: Kiedy i dlaczego podwójna siatka jest standardem?
W projektowaniu płyt drogowych, zbrojenie podwójne jest niemal zawsze standardem. Dlaczego? Płyty drogowe są narażone na obciążenia dynamiczne, które mogą wywoływać naprężenia rozciągające zarówno w górnej, jak i dolnej części przekroju, w zależności od punktu przyłożenia obciążenia i warunków podłoża. Podwójna siatka zbrojeniowa (górna i dolna) zapewnia znacznie większą sztywność i odporność na te zmienne naprężenia, skutecznie kontrolując zarysowanie i zwiększając nośność. Zbrojenie pojedyncze, choć tańsze, jest zazwyczaj niewystarczające dla wymagań stawianych płytom drogowym i stosuje się je rzadziej, w konstrukcjach o znacznie mniejszych obciążeniach i wymaganiach.
Dobór średnicy i rozstawu prętów: Jak zapewnić nośność i uniknąć zarysowania?
Dobór średnicy i rozstawu prętów to serce każdego projektu zbrojenia. Musi on być wynikiem szczegółowych obliczeń statyczno-wytrzymałościowych, które uwzględniają przewidywane obciążenia, klasę betonu i stali. Celem jest zapewnienie wymaganej nośności konstrukcji. Jednak równie ważne, a często niedoceniane, jest ograniczenie zarysowania. Pęknięcia, nawet te mikroskopijne, mogą prowadzić do korozji zbrojenia. Dlatego, oprócz zapewnienia odpowiedniej ilości stali, należy dbać o jej właściwe rozłożenie. Często stosuje się zasadę, że dla efektywnej kontroli zarysowania powinno być co najmniej 4-5 prętów Ø10 mm na metr szerokości płyty. Należy również pamiętać o zachowaniu właściwych proporcji zbrojenia podłużnego do poprzecznego, które powinno wynosić około 3:1, aby równomiernie rozłożyć naprężenia.
Rola otuliny betonowej: Jak grubość minimum 30 mm chroni konstrukcję?
Otulina betonowa to pierwsza linia obrony zbrojenia. Jej minimalna grubość, wynosząca 30 mm w płytach drogowych, jest krytyczna z kilku powodów. Po pierwsze, chroni stal przed bezpośrednim kontaktem z agresywnymi czynnikami środowiskowymi, takimi jak woda, sole odladzające czy tlen, które mogłyby wywołać korozję. Korozja zbrojenia prowadzi do zwiększenia jego objętości, co z kolei powoduje pękanie betonu i dalsze przyspieszenie degradacji. Po drugie, otulina zapewnia odpowiednią przyczepność stali do betonu, umożliwiając prawidłową współpracę obu materiałów. Zbyt cienka otulina to prosta droga do szybkiej degradacji konstrukcji, dlatego zawsze zwracam na nią szczególną uwagę w projektach i na budowie.
Zbrojenie podłużne a poprzeczne: Jak zachować właściwe proporcje?
Zbrojenie podłużne i poprzeczne pełnią różne, lecz równie ważne funkcje w płycie drogowej. Zbrojenie podłużne (biegnące wzdłuż dłuższego wymiaru płyty) przejmuje głównie naprężenia rozciągające wywołane zginaniem płyty pod obciążeniem. Zbrojenie poprzeczne (biegnące wzdłuż krótszego wymiaru) odpowiada za rozkład obciążeń na większą powierzchnię, zapobiega pęknięciom poprzecznym i współpracuje ze zbrojeniem podłużnym. Kluczowe jest zachowanie właściwych proporcji między tymi dwoma rodzajami zbrojenia, które w praktyce często wynoszą około 3:1 (więcej stali podłużnej). Taka proporcja zapewnia optymalną integralność strukturalną płyty, efektywnie rozkładając naprężenia i minimalizując ryzyko lokalnych uszkodzeń.
Krytyczne detale wykonawcze na rysunku

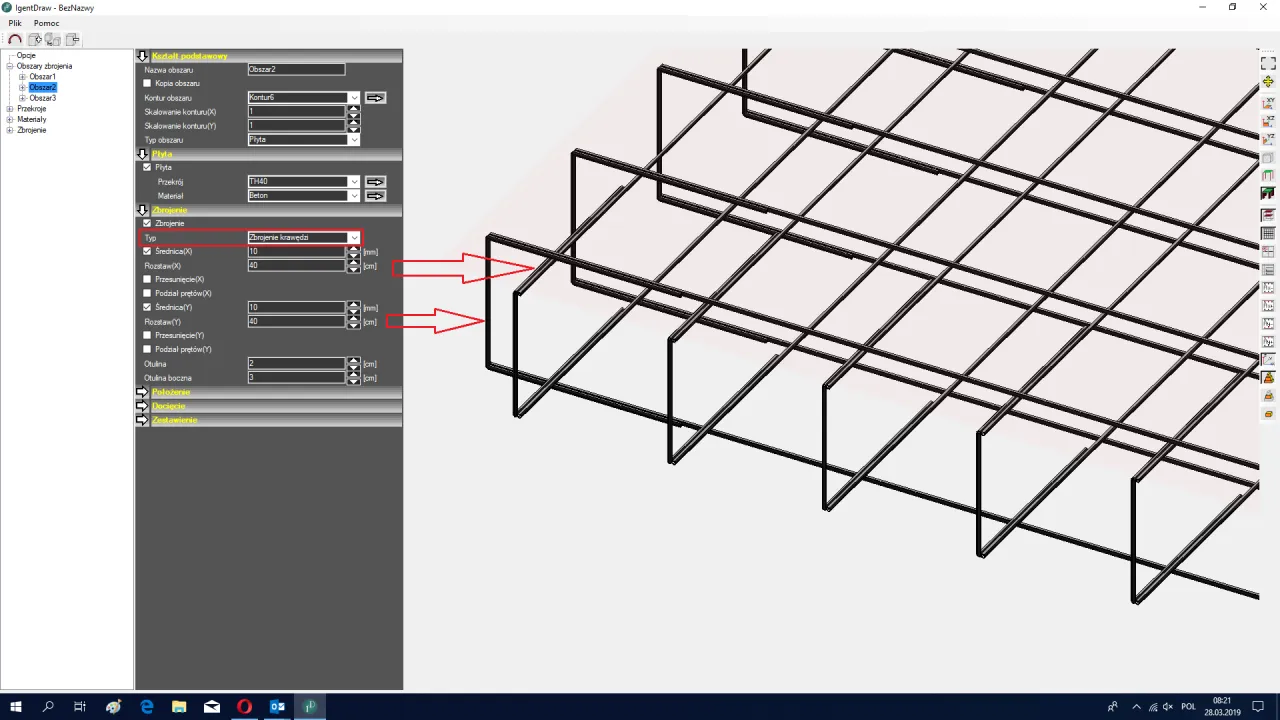

Zbrojenie krawędzi płyty: Jak prawidłowo wzmocnić najbardziej narażone strefy?
Krawędzie płyt drogowych to obszary szczególnie narażone na koncentrację naprężeń, zwłaszcza od ruchu pojazdów i uderzeń. Dlatego ich prawidłowe wzmocnienie jest absolutnie kluczowe. Na rysunku techniczny należy precyzyjnie określić detale zbrojenia krawędzi, często obejmujące dodatkowe pręty, strzemiona lub specjalne kształtki, które zwiększają sztywność i odporność na wykruszanie betonu. Zaniedbanie tego elementu to prosta droga do szybkiego uszkodzenia nawierzchni w najbardziej eksploatowanych miejscach. W mojej praktyce zawsze zwracam uwagę na to, by te detale były szczegółowo rozrysowane i jednoznaczne.
Rysunek a szczeliny dylatacyjne: Jak prawidłowo zakończyć i przerwać zbrojenie?
Szczeliny dylatacyjne są projektowane w celu umożliwienia swobodnych ruchów płyty spowodowanych zmianami temperatury i skurczem betonu. Na rysunku zbrojenia, szczegółowe pokazanie sposobu zakończenia i przerwania zbrojenia w miejscach tych szczelin jest obowiązkowe. Zbrojenie nie może przechodzić przez szczelinę dylatacyjną, ponieważ uniemożliwiłoby to swobodne ruchy i doprowadziłoby do pęknięć. Często stosuje się specjalne kosze dylatacyjne lub dyble, które zapewniają przeniesienie obciążeń pionowych, jednocześnie pozwalając na ruchy poziome. Detale te muszą być jasno przedstawione, aby uniknąć błędów wykonawczych.
Detale otworów i przepustów: Jak wykonać zbrojenie dodatkowe (wymiany)?
Wszelkie otwory i przepusty w płycie drogowej (np. na studzienki kanalizacyjne, słupy) stanowią miejsca osłabienia konstrukcji. Aby zachować integralność strukturalną i nośność płyty, konieczne jest zastosowanie zbrojenia dodatkowego, tzw. wymian. Na rysunku techniczny należy szczegółowo przedstawić, jak te wymiany są rozmieszczone wokół otworu zazwyczaj są to dodatkowe pręty biegnące równolegle do krawędzi otworu oraz pręty ukośne, które zapobiegają koncentracji naprężeń w narożach. Brak tego zbrojenia lub jego nieprawidłowe wykonanie może prowadzić do pęknięć i awarii w tych krytycznych punktach.
Haki montażowe w płytach prefabrykowanych: Jak ich umiejscowienie wpływa na zbrojenie?
W przypadku prefabrykowanych płyt drogowych, haki montażowe są nieodłącznym elementem, umożliwiającym transport i osadzanie płyt. Ich umiejscowienie musi być starannie zaplanowane i uwzględnione w projekcie zbrojenia. Haki te muszą być zakotwione w betonie w taki sposób, aby nie kolidowały z głównym zbrojeniem i aby siły powstające podczas podnoszenia płyty były bezpiecznie przenoszone na konstrukcję. Często wymaga to zastosowania lokalnych wzmocnień zbrojeniowych wokół haków. Na rysunku należy precyzyjnie wskazać ich lokalizację i sposób kotwienia, aby zapewnić bezpieczny montaż i trwałość płyty.
Najczęstsze błędy w rysunkach zbrojenia i jak ich unikać
Błąd #1: Zbyt mała lub nieprawidłowo umieszczona otulina
To jeden z najczęściej spotykanych i najbardziej kosztownych błędów. Zbyt mała otulina betonowa, czyli odległość zbrojenia od powierzchni betonu, dramatycznie zwiększa ryzyko korozji stali. Woda i agresywne substancje łatwiej penetrują do zbrojenia, prowadząc do jego rdzewienia, a w konsekwencji do pękania i odpadania betonu. Nieprawidłowe umieszczenie otuliny, np. gdy zbrojenie jest zbyt blisko jednej z powierzchni, osłabia również współpracę betonu ze stalą. Zawsze podkreślam, że minimalna grubość 30 mm jest absolutnym minimum i należy ją bezwzględnie przestrzegać, a na rysunku musi być jasno zwymiarowana.
Błąd #2: Niewłaściwa klasa stali lub średnica prętów
Zastosowanie niewłaściwej klasy stali (np. niższej wytrzymałości niż projektowana) lub prętów o mniejszej średnicy niż wymagana, to prosta droga do niewystarczającej nośności konstrukcji. Płyta, która nie ma odpowiedniego zbrojenia, nie będzie w stanie przenieść przewidzianych obciążeń, co może skutkować przedwczesnymi pęknięciami, nadmiernymi ugięciami, a w skrajnych przypadkach awarią konstrukcji. Rysunek musi jednoznacznie określać klasę stali (np. B500SP) i średnice prętów, a wykonawca musi ściśle trzymać się tych wytycznych. Jako projektant, zawsze dokładnie sprawdzam te parametry w obliczeniach i na rysunku.
Przeczytaj również: Antresola: Warto czy nie? Koszty, formalności i pełny przewodnik
Błąd #3: Ignorowanie konieczności dozbrojenia naroży i krawędzi swobodnych
Naroża i krawędzie swobodne płyt drogowych to miejsca, gdzie występują szczególnie duże koncentracje naprężeń, zwłaszcza od obciążeń dynamicznych. Ignorowanie konieczności ich odpowiedniego dozbrojenia jest poważnym błędem, który często prowadzi do powstawania pęknięć ukośnych, wykruszania betonu i ogólnego osłabienia konstrukcji w tych wrażliwych punktach. Na rysunku powinny być zawsze uwzględnione detale wzmocnień naroży (np. dodatkowe pręty ukośne lub specjalne kształtki) oraz krawędzi, aby zapewnić ich długotrwałą wytrzymałość i zapobiec przedwczesnym uszkodzeniom.
