Bednarka do zbrojenia? Kluczowe fakty o uziomie fundamentowym

W świecie budownictwa, gdzie precyzja i zgodność z normami są kluczowe, często pojawiają się pytania dotyczące roli różnych materiałów. Jednym z nich jest bednarka stalowa taśma, której zastosowanie bywa mylnie interpretowane. Czy bednarka służy do zbrojenia konstrukcyjnego, czy może pełni inną, równie istotną funkcję? W tym artykule, jako Tymoteusz Piotrowski, postaram się rozwiać wszelkie wątpliwości, precyzyjnie określając jej miejsce w fundamencie i wyjaśniając, dlaczego prawidłowe zastosowanie bednarki jest absolutnie fundamentalne dla bezpieczeństwa każdej budowli.

Czym jest bednarka i dlaczego myli się ją ze zbrojeniem nośnym?

Bednarka a pręt zbrojeniowy poznaj kluczowe różnice w przeznaczeniu

Aby raz na zawsze rozwiać wszelkie wątpliwości, przygotowałem zestawienie, które jasno pokazuje fundamentalne różnice między bednarką a prętem zbrojeniowym. Z mojego doświadczenia wynika, że zrozumienie tych różnic jest absolutnie kluczowe dla każdego, kto zajmuje się budownictwem.

Główna rola bednarki w fundamencie niezbędny element instalacji uziemiającej

Bednarka jako sztuczny uziom fundamentowy dlaczego to standard w nowoczesnym budownictwie?

Kiedy mówimy o bednarce w kontekście budownictwa, mówimy przede wszystkim o jej roli jako sztucznego uziomu fundamentowego. To rozwiązanie stało się standardem w nowoczesnym budownictwie i, moim zdaniem, jest to podejście niezwykle efektywne i ekonomiczne. Bednarka, wbudowana w ławy fundamentowe, tworzy rozległą sieć przewodzącą, która jest w stałym kontakcie z gruntem poprzez beton. Dzięki dużej powierzchni styku z wilgotnym betonem, który sam w sobie jest częściowo przewodzący, oraz z gruntem, bednarka efektywnie odprowadza ładunki elektryczne. Wykorzystanie już istniejącej konstrukcji fundamentu do stworzenia uziomu to inteligentne rozwiązanie, które minimalizuje dodatkowe prace ziemne i koszty, jednocześnie zapewniając wysoką skuteczność.

Ochrona odgromowa i przeciwporażeniowa jak bednarka chroni Twój dom i sprzęt?

Funkcje ochronne bednarki są wielowymiarowe i mają bezpośredni wpływ na bezpieczeństwo ludzi oraz trwałość urządzeń w budynku. Z mojego punktu widzenia, to właśnie te aspekty czynią bednarkę niezastąpionym elementem każdej nowoczesnej instalacji.

• Ochrona odgromowa: Bednarka, jako element uziomu fundamentowego, jest kluczowym składnikiem systemu ochrony odgromowej (LPS - Lightning Protection System). W przypadku uderzenia pioruna, prąd piorunowy jest bezpiecznie odprowadzany przez zwody, a następnie przez uziom fundamentowy do ziemi. Zapobiega to uszkodzeniom konstrukcji, pożarom oraz zagrożeniu dla życia.
• Ochrona przeciwporażeniowa: Uziom fundamentowy z bednarką jest integralną częścią instalacji elektrycznej. Zapewnia on bezpieczne warunki w przypadku awarii izolacji urządzeń elektrycznych. Dzięki niemu, w razie przebicia, prąd zwarciowy jest szybko odprowadzany do ziemi, co powoduje zadziałanie zabezpieczeń (np. wyłączników różnicowoprądowych) i minimalizuje ryzyko porażenia prądem.
• Wyrównywanie potencjałów: Bednarka przyczynia się do wyrównywania potencjałów elektrycznych w całym budynku. Oznacza to, że wszystkie metalowe elementy (np. rury, konstrukcje stalowe, zbrojenie) są połączone z uziomem, co eliminuje ryzyko pojawienia się niebezpiecznych różnic napięć między nimi. Jest to szczególnie ważne dla ochrony sprzętu elektronicznego przed przepięciami.

Wymagania prawne i normy (PN-EN 62305) co musisz wiedzieć przed budową?

Zgodność z normami i przepisami to podstawa bezpiecznego budownictwa. W przypadku bednarki jako elementu uziomu fundamentowego, kluczową rolę odgrywa norma PN-EN 62305-3 (Ochrona odgromowa - Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia), która szczegółowo określa wymagania dotyczące uziomów. Zgodnie z nią, minimalny przekrój bednarki stalowej w betonie powinien wynosić 75-90 mm², a jej grubość nie może być mniejsza niż 3 mm. Popularne wymiary, takie jak 30x4 mm (co daje 120 mm² przekroju) oraz 25x4 mm (100 mm² przekroju), są zgodne z tymi wytycznymi i są powszechnie stosowane. Pamiętajmy, że przestrzeganie tych norm to nie tylko kwestia formalności przy odbiorze instalacji, ale przede wszystkim gwarancja skuteczności i długotrwałego bezpieczeństwa. Wszelkie odstępstwa mogą prowadzić do poważnych konsekwencji.

Czy bednarka może zastąpić stal zbrojeniową? Stanowisko ekspertów i przepisy

Analiza wytrzymałościowa dlaczego płaskownik nie przeniesie obciążeń konstrukcyjnych?

To jest punkt, w którym muszę być absolutnie stanowczy: bednarka, czyli płaskownik, nie nadaje się do przenoszenia obciążeń rozciągających w betonie i w żadnym wypadku nie może zastąpić prętów zbrojeniowych. Różnice w kształcie i właściwościach mechanicznych są fundamentalne. Pręty zbrojeniowe mają okrągły, często żebrowany przekrój, który zapewnia doskonałą przyczepność do betonu. Żebra te tworzą mechaniczne zakotwienie, umożliwiając efektywne przenoszenie sił rozciągających z betonu na stal. Bednarka, jako płaskownik, ma gładką powierzchnię i znacznie mniejszą przyczepność. Co więcej, jej kształt sprawia, że jest podatna na zginanie w płaszczyźnie prostopadłej do płaskownika, co dyskwalifikuje ją jako element przenoszący obciążenia konstrukcyjne. Jej rola jest czysto elektryczna, a nie mechaniczna.

Ryzyka związane z nieprawidłowym zastosowaniem bednarki jako elementu nośnego

Próba zastosowania bednarki jako zbrojenia konstrukcyjnego to, w moim odczuciu, prosta droga do katastrofy. Konsekwencje takiego działania są niezwykle poważne i obejmują:

• Utratę nośności konstrukcji: Bednarka nie jest w stanie przenieść obciążeń, dla których zaprojektowano zbrojenie prętowe. Może to prowadzić do pęknięć, deformacji, a w skrajnych przypadkach do zawalenia się elementu konstrukcyjnego.
• Pękanie betonu: Brak odpowiedniego zbrojenia rozciągającego spowoduje, że beton będzie pękał pod wpływem naprężeń, do których nie jest przystosowany.
• Brak zgodności z projektem i przepisami: Użycie niewłaściwego materiału zbrojeniowego jest rażącym naruszeniem projektu budowlanego oraz obowiązujących norm i przepisów, co uniemożliwi odbiór budynku.
• Zagrożenie dla życia i zdrowia: Najważniejsze jest bezpieczeństwo. Konstrukcja osłabiona przez niewłaściwe zbrojenie stwarza bezpośrednie zagrożenie dla użytkowników budynku.
• Konieczność kosztownych napraw: Wszelkie próby "zaoszczędzenia" na zbrojeniu poprzez użycie bednarki skończą się koniecznością kosztownych i skomplikowanych napraw, często wymagających rozbiórki i ponownego wykonania elementów.

Jak wybrać idealną bednarkę do swojego projektu? Praktyczny przewodnik

Bednarka ocynkowana ogniowo kiedy jest najlepszym i wystarczającym wyborem?

Bednarka ocynkowana ogniowo to bez wątpienia najpopularniejszy i standardowy wybór na rynku. Jej powszechność wynika z bardzo dobrego stosunku ceny do jakości i trwałości. Proces cynkowania ogniowego polega na zanurzeniu stali w roztopionym cynku, co tworzy trwałą powłokę ochronną, skutecznie zabezpieczającą stal przed korozją. Z mojego doświadczenia wynika, że bednarka ocynkowana jest w pełni wystarczająca w większości typowych zastosowań w uziomach fundamentowych, zwłaszcza gdy jest w całości otulona betonem. Beton, o ile ma odpowiednią grubość (min. 5 cm), stanowi dodatkową barierę ochronną, znacznie wydłużając żywotność ocynkowanej bednarki. To solidne i ekonomiczne rozwiązanie dla większości budynków mieszkalnych i użyteczności publicznej.

Bednarka ze stali czarnej czy oszczędność, która może się nie opłacić?

Bednarka ze stali czarnej, czyli niepokrytej żadną powłoką ochronną, jest opcją, która często kusi niższą ceną. Jej zastosowanie jest jednak dopuszczalne tylko pod bardzo ścisłymi warunkami: musi być w całości i trwale otulona betonem o grubości minimum 5 cm. To właśnie beton, dzięki swojej zasadowości, zapewnia ochronę antykorozyjną stali czarnej. Problem pojawia się, gdy ta otulina zostanie uszkodzona lub gdy bednarka ma kontakt z gruntem. W takich warunkach stal czarna bardzo szybko koroduje, co może prowadzić do osłabienia uziomu i utraty jego skuteczności. Dlatego, choć początkowo ta opcja wydaje się oszczędniejsza, w dłuższej perspektywie ryzyko korozji i potencjalnych problemów sprawia, że może się ona po prostu nie opłacić. Ja osobiście zalecam ostrożność i rozważenie droższych, ale bezpieczniejszych rozwiązań, jeśli istnieje choćby minimalne ryzyko uszkodzenia otuliny.

Bednarka miedziowana i nierdzewna kiedy warto zainwestować w rozwiązania premium?

Gdy warunki są szczególnie wymagające lub projekt zakłada podwyższoną trwałość, warto rozważyć bednarkę miedziowaną, miedzianą lub nierdzewną. Są to rozwiązania premium, które charakteryzują się znacznie wyższą odpornością na korozję. Bednarka miedziowana to stalowy rdzeń pokryty warstwą miedzi, która doskonale przewodzi prąd i jest bardzo odporna na korozję. Bednarka nierdzewna, wykonana ze stali kwasoodpornej, jest praktycznie niewrażliwa na większość agresywnych środowisk. Kiedy warto w nie zainwestować? Przede wszystkim w miejscach, gdzie elementy uziomu wychodzą z betonu bezpośrednio do gruntu, gdzie istnieje ryzyko korozji elektrochemicznej (np. w kontakcie z innymi metalami), lub w gruntach o wysokiej agresywności chemicznej. Są one droższe, ale w specyficznych warunkach gwarantują wieloletnią, bezobsługową pracę uziomu, co z mojego punktu widzenia jest inwestycją w spokój i bezpieczeństwo.

Dobór wymiarów (30x4, 25x4 mm) a wymagania norm jak czytać projekt?

Dobór odpowiednich wymiarów bednarki jest kluczowy dla zapewnienia zgodności z normami i skuteczności uziomu. Jak już wspominałem, norma PN-EN 62305-3 określa minimalny przekrój bednarki stalowej w betonie na 75-90 mm² przy grubości min. 3 mm. Z tego względu, popularne wymiary takie jak 30x4 mm (przekrój 120 mm²) i 25x4 mm (przekrój 100 mm²) są w pełni zgodne z tymi wymaganiami i są najczęściej spotykane w projektach. Moja rada jest prosta: zawsze kieruj się projektem budowlanym i zaleceniami projektanta. To on, na podstawie analizy gruntu, wymagań instalacji i lokalnych warunków, określa optymalne wymiary i typ bednarki. Nie próbuj "optymalizować" tych parametrów na własną rękę, ponieważ może to mieć negatywne konsekwencje dla skuteczności całego systemu uziemiającego.

Montaż bednarki krok po kroku od wykopu po zalanie betonem

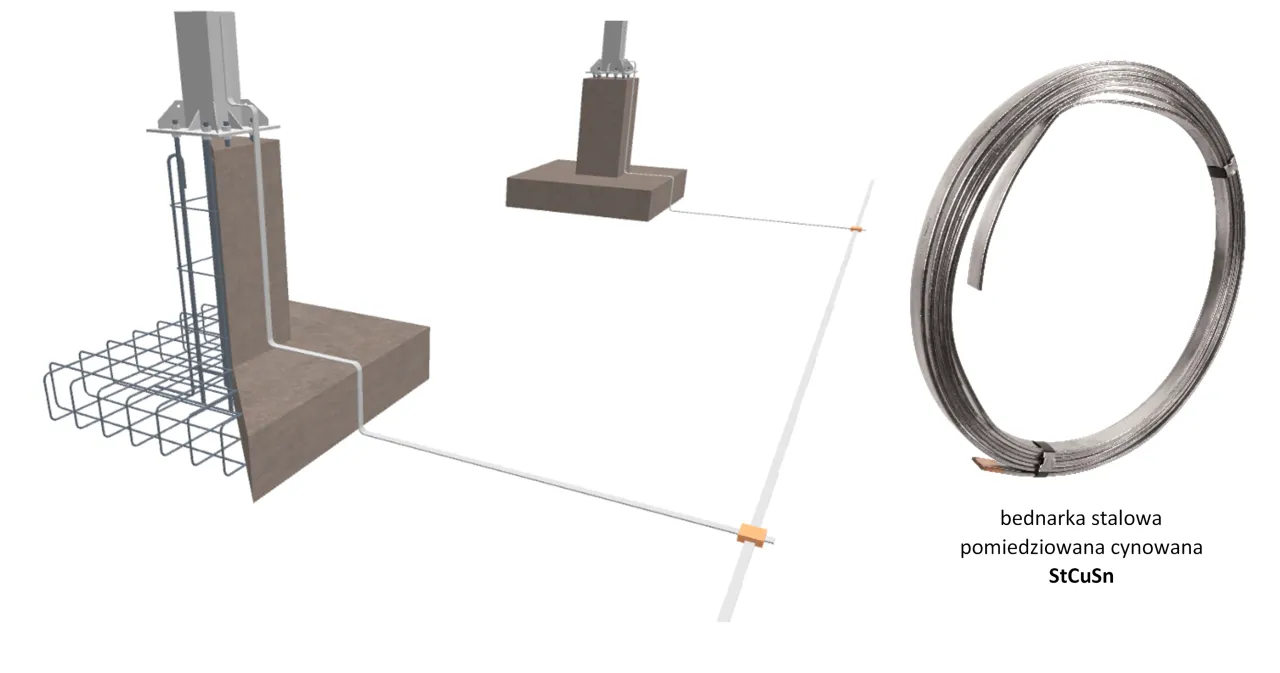

Prawidłowe ułożenie w ławie fundamentowej na płasko czy na sztorc?

Prawidłowe ułożenie bednarki w ławie fundamentowej jest kluczowe dla jej efektywności i trwałości. Najczęściej, z mojego doświadczenia, bednarka jest układana na płasko na górnej warstwie zbrojenia. To ułożenie ma kilka zalet: ułatwia wykonanie wyprowadzeń do instalacji odgromowej i szyny wyrównawczej, a także zapewnia lepsze otulenie betonem. Ważne jest, aby bednarka tworzyła zamknięty pierścień wokół fundamentu i była ułożona w taki sposób, aby zapewnić ciągłość elektryczną na całej długości. Choć teoretycznie można by rozważać ułożenie na sztorc, to jednak płaskie ułożenie jest praktyczniejsze i bardziej efektywne z punktu widzenia montażu i zapewnienia odpowiedniej otuliny.

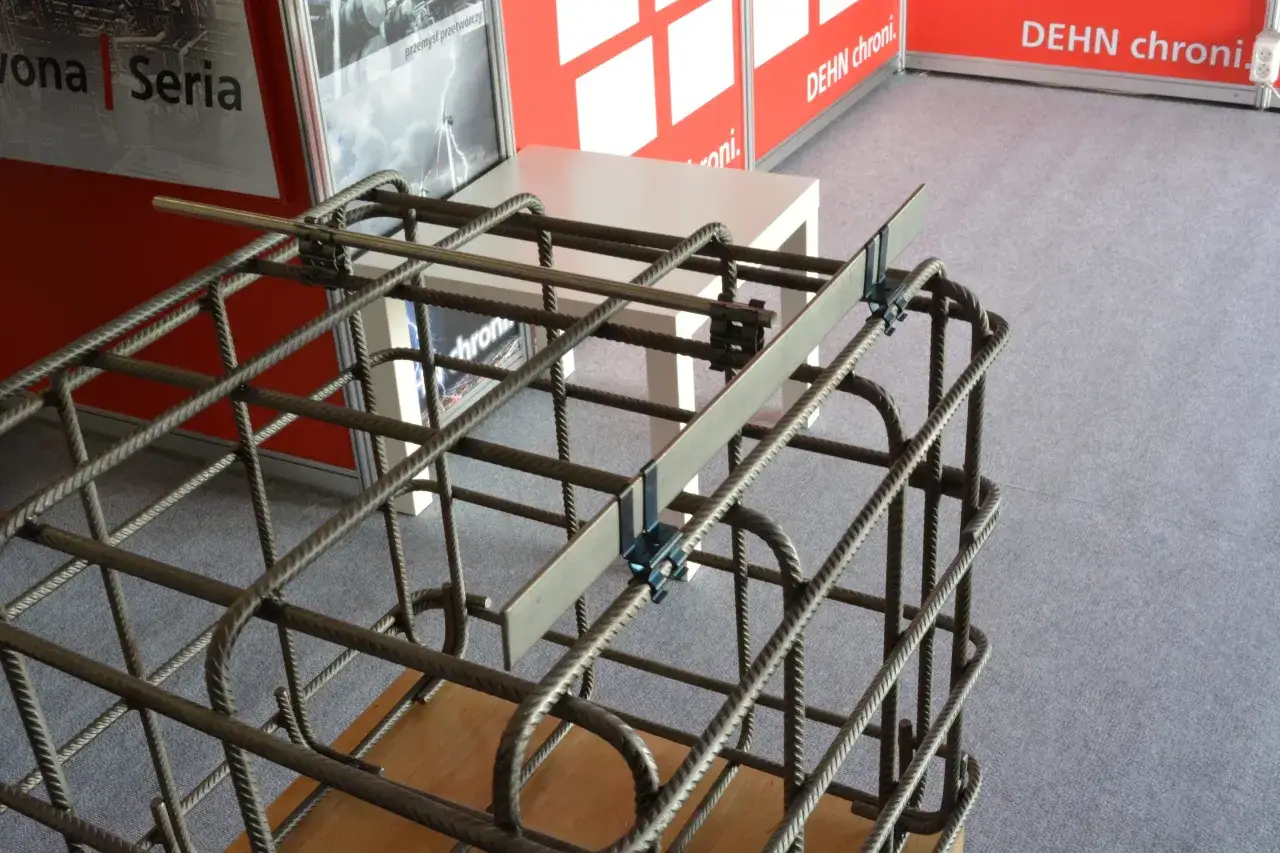

Jak skutecznie łączyć bednarkę ze zbrojeniem? Spawanie kontra złączki zaciskowe

Skuteczne łączenie bednarki, zarówno ze sobą, jak i ze zbrojeniem konstrukcyjnym, to podstawa ciągłości elektrycznej uziomu. Istnieją dwie główne metody, które z powodzeniem stosuje się na budowach:

• Spawanie: Jest to trwała i bardzo skuteczna metoda. Połączenia spawane zapewniają doskonałą ciągłość elektryczną i mechaniczną. Ważne jest jednak, aby spawanie było wykonywane przez wykwalifikowanego spawacza, zgodnie z odpowiednimi procedurami, aby nie osłabić ani bednarki, ani zbrojenia. Spawanie bednarki ocynkowanej wymaga również odpowiedniej wentylacji ze względu na opary cynku.
• Złączki zaciskowe: Alternatywą dla spawania są specjalne, certyfikowane złączki zaciskowe. Są one szybkie i łatwe w montażu, a przy tym zapewniają niezawodne i trwałe połączenie. Złączki te są projektowane tak, aby zapewnić odpowiedni docisk i ciągłość elektryczną. Z mojego punktu widzenia, są one często preferowane ze względu na szybkość i brak konieczności posiadania uprawnień spawalniczych na budowie. Niezależnie od wybranej metody, połączenia powinny być wykonywane co około 2 metry, aby zapewnić gęstą sieć przewodzącą.

Krytyczne znaczenie otuliny betonowej (min. 5 cm) dla trwałości uziomu

Muszę to podkreślić z całą mocą: odpowiednia otulina betonowa, wynosząca minimum 5 cm, jest absolutnie kluczowa dla długowieczności i niezawodności bednarki, zwłaszcza tej ze stali czarnej lub ocynkowanej. Beton, dzięki swojemu zasadowemu środowisku, chroni stal przed korozją. Jeśli otulina jest zbyt cienka lub zostanie uszkodzona (np. podczas zagęszczania betonu), wilgoć i tlen z gruntu mogą dotrzeć do bednarki, inicjując proces korozji. Korozja osłabia bednarkę, zmniejszając jej przekrój i tym samym skuteczność jako elementu uziomu. W efekcie, po kilku latach, uziom może przestać spełniać swoją funkcję, co naraża budynek na ryzyko. Dlatego tak ważne jest staranne układanie bednarki i dbanie o jakość betonu oraz jego prawidłowe zagęszczanie.

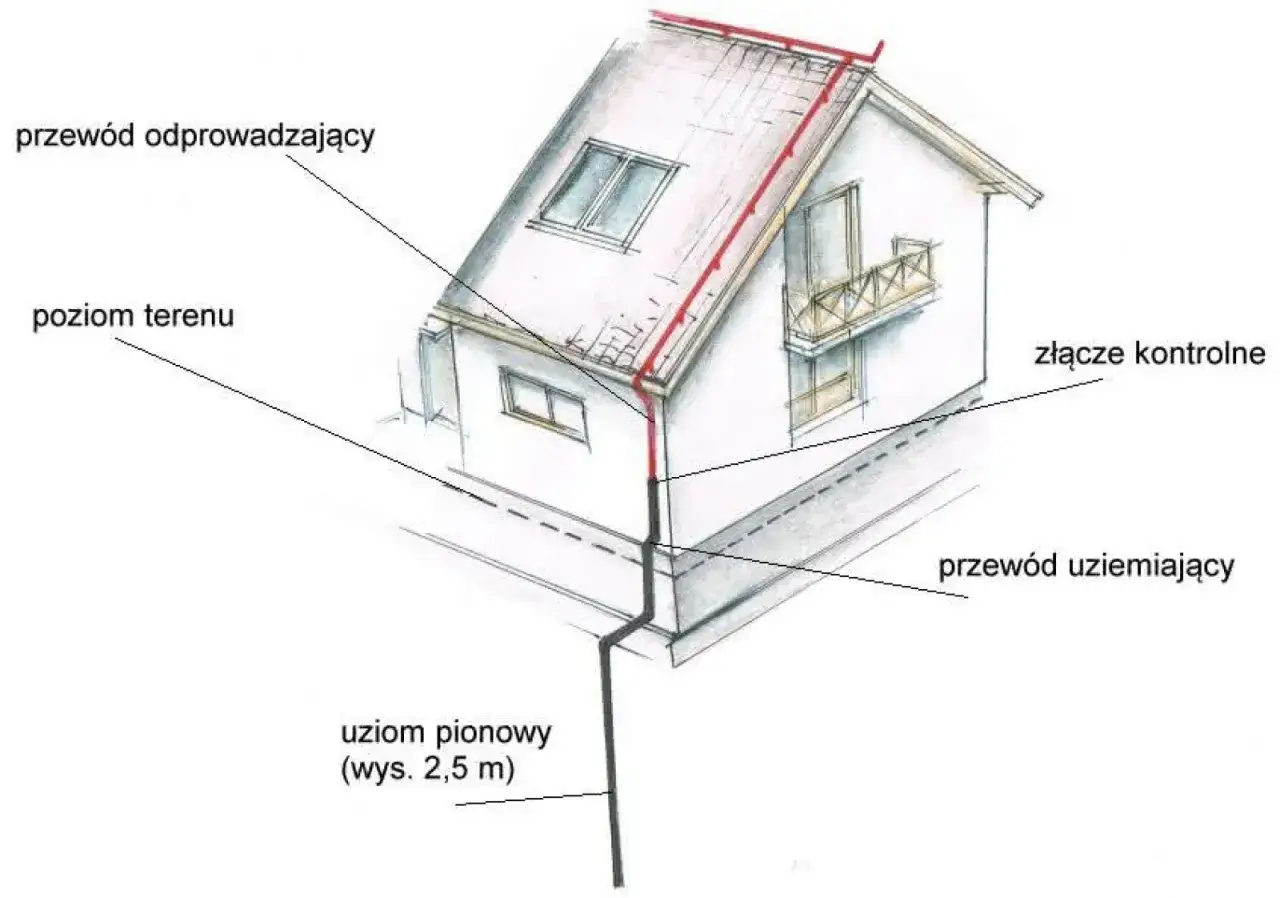

Wyprowadzenia do instalacji odgromowej i głównej szyny wyrównawczej o czym pamiętać?

Uziom fundamentowy z bednarki będzie skuteczny tylko wtedy, gdy zostanie prawidłowo połączony z resztą instalacji. Niezbędne jest wykonanie solidnych wyprowadzeń, które posłużą do połączenia z instalacją odgromową (zwodami) oraz z główną szyną wyrównawczą (GSW) w budynku. Te wyprowadzenia muszą być wykonane z materiałów odpornych na korozję, zwłaszcza w miejscach, gdzie przechodzą przez beton do gruntu lub na zewnątrz budynku. Często stosuje się do tego celu ocynkowane pręty stalowe o odpowiednim przekroju lub specjalne złączki. Ważne jest, aby były one łatwo dostępne (np. w skrzynkach rewizyjnych) w celu późniejszych pomiarów i kontroli. Ich solidne i trwałe wykonanie gwarantuje, że cały system uziemiający będzie działał prawidłowo przez wiele lat.

Najczęstsze błędy przy montażu bednarki i jak ich uniknąć

Brak ciągłości elektrycznej skutki niedbałego łączenia

Z mojego doświadczenia wynika, że jednym z najpoważniejszych i niestety najczęściej popełnianych błędów jest brak zapewnienia ciągłości elektrycznej uziomu. Niedbałe łączenie bednarki, na przykład jedynie za pomocą drutu wiązałkowego, który nie zapewnia trwałego i niskorezystancyjnego połączenia, sprawia, że cały system staje się nieskuteczny. Uziom, który nie jest ciągły, nie będzie w stanie prawidłowo odprowadzić prądów zwarciowych czy piorunowych do ziemi, co naraża obiekt na poważne ryzyko. Dlatego zawsze podkreślam konieczność stosowania spawania lub certyfikowanych złączek zaciskowych i, co równie ważne, sprawdzania ciągłości elektrycznej po montażu, najlepiej jeszcze przed zalaniem betonem.

Niewystarczająca lub uszkodzona otulina prosta droga do korozji i awarii

Jak już wspomniałem, otulina betonowa to pancerz ochronny dla bednarki. Niewystarczająca grubość otuliny (poniżej 5 cm) lub jej uszkodzenie podczas wylewania i zagęszczania betonu to prosta droga do korozji. Woda i tlen z gruntu łatwo przenikają przez cienką lub spękaną warstwę betonu, atakując stal. W przypadku bednarki ocynkowanej, korozja cynku, a następnie stali, będzie postępować. W przypadku stali czarnej proces ten jest jeszcze szybszy. Skutkiem jest osłabienie, a w końcu przerwanie ciągłości uziomu, co prowadzi do jego awarii i konieczności kosztownych napraw, często niemożliwych do wykonania bez naruszania konstrukcji fundamentu.

Niewłaściwy materiał w strefie przejścia fundament-grunt jak zapobiec korozji galwanicznej?

To jest bardzo istotny aspekt, który często bywa pomijany. Problem korozji galwanicznej pojawia się, gdy dwa różne metale (np. stal ocynkowana i miedź lub stal czarna i wilgotny grunt) stykają się ze sobą w obecności elektrolitu (wilgoci w gruncie). W takich warunkach jeden z metali (ten mniej szlachetny) zaczyna korodować w przyspieszonym tempie. Jeśli bednarka ocynkowana lub stal czarna jest bezpośrednio narażona na kontakt z gruntem lub wilgocią w strefie przejścia fundament-grunt, bardzo szybko ulegnie zniszczeniu. Aby temu zapobiec, w tych krytycznych miejscach należy stosować materiały o wyższej odporności na korozję, takie jak bednarka miedziowana lub nierdzewna. To niewielki koszt w porównaniu z trwałością i niezawodnością, jaką zyskujemy, eliminując ryzyko korozji galwanicznej.

Podsumowanie: Bednarka w zbrojeniu Twoja inwestycja w bezpieczeństwo na lata

Kluczowe zasady stosowania bednarki, które gwarantują skuteczność i zgodność z normami

Podsumowując naszą rozmowę o bednarce, chciałbym jeszcze raz podkreślić najważniejsze zasady, które z mojego punktu widzenia są fundamentem prawidłowego i bezpiecznego jej stosowania:

• Bednarka to uziom, nie zbrojenie: Jej główną rolą jest tworzenie sztucznego uziomu fundamentowego dla ochrony odgromowej i przeciwporażeniowej, a nie przenoszenie obciążeń konstrukcyjnych.
• Zawsze przestrzegaj norm: Kieruj się wytycznymi normy PN-EN 62305-3, zwłaszcza w kwestii minimalnego przekroju (75-90 mm²) i grubości (min. 3 mm) bednarki.
• Dobierz odpowiedni materiał: Bednarka ocynkowana jest standardem, ale w trudnych warunkach (np. w strefie przejścia grunt-fundament) rozważ zastosowanie bednarki miedziowanej lub nierdzewnej, aby zapobiec korozji.
• Zapewnij ciągłość elektryczną: Stosuj spawanie lub certyfikowane złączki zaciskowe do łączenia bednarki i zbrojenia. Nigdy nie polegaj na drucie wiązałkowym.
• Zadbaj o otulinę betonową: Minimum 5 cm betonu wokół bednarki to gwarancja jej długowieczności i ochrony przed korozją.
• Wykonaj solidne wyprowadzenia: Pamiętaj o prawidłowym połączeniu uziomu z instalacją odgromową i główną szyną wyrównawczą.

Przeczytaj również: Dystanse zbrojeniowe OBI: Jak wybrać i uniknąć błędów?

Dlaczego prawidłowo wykonany uziom z bednarki to fundament ochrony całej nieruchomości?

Prawidłowo wykonany uziom fundamentowy z bednarki to znacznie więcej niż tylko spełnienie wymogów prawnych. To, co z mojego punktu widzenia jest najważniejsze, to fundamentalna inwestycja w bezpieczeństwo. Bezpieczeństwo użytkowników budynku, ochrona mienia przed skutkami wyładowań atmosferycznych i awarii instalacji elektrycznej. Skuteczny uziom chroni przed porażeniem prądem, zapobiega pożarom wywołanym przez pioruny i zabezpiecza drogi sprzęt elektroniczny przed przepięciami. To niewidzialny, ale niezwykle ważny element, który zapewnia spokój ducha na lata. Nie lekceważmy go, ponieważ w budownictwie, jak w życiu, to detale często decydują o całości.
