Dystanse zbrojeniowe OBI: Jak wybrać i uniknąć błędów?

Dystanse zbrojeniowe to z pozoru drobne, ale absolutnie kluczowe elementy każdej solidnej konstrukcji żelbetowej. Ich głównym zadaniem jest zapewnienie odpowiedniej grubości otuliny betonowej, która chroni stal przed korozją, ogniem i innymi szkodliwymi czynnikami, gwarantując tym samym trwałość i bezpieczeństwo budynku na lata. W tym artykule, bazując na moim doświadczeniu, przyjrzymy się bogatej ofercie dystansów dostępnych w OBI, pomagając Ci wybrać te idealne do Twojego projektu.

Czym jest otulina zbrojenia i dlaczego jej brak to przepis na katastrofę?

Otulina betonowa to nic innego jak warstwa betonu, która otacza pręty zbrojeniowe. Jej grubość nie jest przypadkowa to jeden z najważniejszych parametrów projektowych, który bezpośrednio wpływa na trwałość i bezpieczeństwo całej konstrukcji. Głównym zadaniem otuliny jest ochrona stali zbrojeniowej przed korozją, która jest największym wrogiem żelbetu. Beton, dzięki swojej zasadowości, tworzy pasywną warstwę ochronną na powierzchni stali. Bez odpowiedniej otuliny wilgoć i agresywne substancje z otoczenia łatwo docierają do zbrojenia, prowadząc do rdzewienia, zwiększenia objętości stali i w konsekwencji pękania betonu. Ponadto, otulina zapewnia odporność ogniową konstrukcji, opóźniając nagrzewanie się stali w przypadku pożaru, co jest kluczowe dla zachowania nośności. Brak odpowiedniej otuliny lub jej nieprawidłowa grubość to prosta droga do katastrofy: przemieszczenie zbrojenia podczas betonowania, powstawanie rys i pęknięć, a w dłuższej perspektywie utrata nośności i trwałości elementu. Z mojego doświadczenia wiem, że to właśnie tutaj często popełniane są błędy, które później skutkują kosztownymi naprawami.

Rola dystansów zbrojeniowych: niewidoczni bohaterowie Twojej budowy

Właśnie w tym miejscu do gry wkraczają dystanse zbrojeniowe te małe, często niedoceniane elementy, które pełnią rolę niewidocznych bohaterów każdej budowy. Ich podstawowym zadaniem jest utrzymanie prętów zbrojeniowych w odpowiedniej pozycji i zapewnienie projektowanej grubości otuliny betonowej przed i w trakcie zalewania betonem. Wyobraź sobie, że układasz skomplikowaną siatkę zbrojenia, a następnie wylewasz na nią ciężki, płynny beton. Bez dystansów, pod wpływem ciężaru betonu, pręty po prostu opadłyby na dno szalunku, a całe zbrojenie przemieściłoby się, niwecząc wysiłek projektanta i wykonawcy. Dystanse stabilizują pręty, uniemożliwiając ich przemieszczenie i gwarantując, że stal znajdzie się dokładnie tam, gdzie powinna. Dzięki nim otulina jest równomierna na całej powierzchni elementu, co przekłada się na długowieczność i bezpieczeństwo całej konstrukcji. To inwestycja w spokój na lata, której nie można pominąć.

Dystanse zbrojeniowe w OBI: przegląd asortymentu i praktyczne zastosowanie

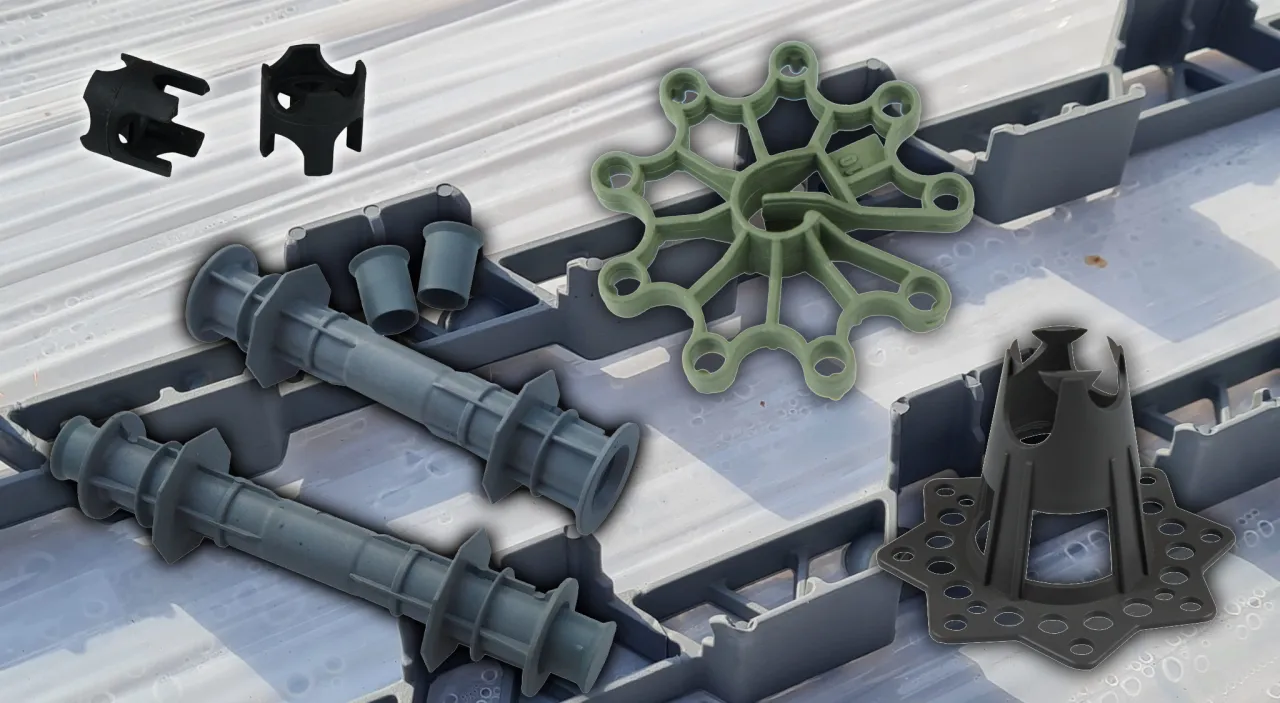

Przegląd asortymentu: od podkładek typu "kość" po specjalistyczne dystanse

W OBI, podobnie jak w innych dobrze zaopatrzonych marketach budowlanych, znajdziesz szeroki wybór dystansów, które zaspokoją potrzeby zarówno profesjonalistów, jak i domowych majsterkowiczów. Różnią się one materiałem, kształtem i przeznaczeniem. Oto najpopularniejsze typy, na które warto zwrócić uwagę:

• Dystanse plastikowe (z PVC lub polipropylenu): To najczęściej spotykane dystanse, cenione za lekkość, odporność na korozję, mróz i wilgoć. Ich łatwość formowania pozwala na produkcję wielu kształtów.
  • Gwiazdki: Idealne do zbrojenia pionowego (słupy, ściany). Zatrzaskują się na pręcie, zapewniając równomierną otulinę ze wszystkich stron.
  • Podkładki typu "kość": Uniwersalne, punktowe dystanse do zbrojenia poziomego. Często posiadają kilka wysokości otuliny w jednym elemencie, co ułatwia dobór.
  • Krążki: Podobnie jak "kości", służą do punktowego podparcia zbrojenia poziomego.
• Dystanse betonowe: Charakteryzują się wysoką wytrzymałością, ognioodpornością i mrozoodpornością. Są niezastąpione przy ciężkich zbrojeniach, w konstrukcjach masywnych, takich jak fundamenty, mosty czy drogi. Po zalaniu stają się integralną częścią konstrukcji, co jest ich dużą zaletą.
• Dystanse stalowe ("kobyłki", "zetki", "węże"): Najczęściej spotykane w formie wygiętych prętów. Używane głównie do podparcia górnej siatki zbrojenia w stropach i płytach, zapewniając precyzyjny odstęp między warstwami. Pamiętaj, że muszą być całkowicie zanurzone w betonie, aby uniknąć korozji.

Jak czytać etykiety? Rozszyfrowujemy oznaczenia: 15/20/25, średnica pręta, ilość sztuk

Kupując dystanse, kluczowe jest zrozumienie oznaczeń na opakowaniu. Najważniejsza jest liczba lub zestaw liczb, np. 15/20/25. Te cyfry oznaczają grubość otuliny, jaką dany dystans jest w stanie zapewnić, wyrażoną w milimetrach. Jeśli na dystansie widnieje jedna liczba, np. "20", oznacza to, że zapewnia on 20 mm otuliny. Jeśli jest ich kilka, jak w przypadku "kości", oznacza to, że jeden element może służyć do uzyskania różnych grubości otuliny w zależności od sposobu ułożenia. Niektóre dystanse, zwłaszcza te typu "gwiazdka", mogą mieć również oznaczenie dotyczące średnicy pręta, do którego są dedykowane (np. "fi 8-16 mm"). Oznacza to, że pasują do prętów o średnicy od 8 do 16 milimetrów. Oczywiście, na każdym opakowaniu znajdziesz również informację o ilości sztuk w paczce, co jest niezbędne do oszacowania zapotrzebowania.

Ceny i opakowania: jak oszacować koszt dystansów do Twojego projektu?

Dystanse zbrojeniowe są zazwyczaj sprzedawane w opakowaniach zbiorczych, co jest wygodne i ekonomiczne. Najczęściej spotykane paczki zawierają 100, 250 lub 500 sztuk. Ceny pojedynczych sztuk wahają się od kilku do kilkudziesięciu groszy, w zależności od typu, materiału i rozmiaru. Na przykład, proste plastikowe "kości" mogą kosztować około 0,10-0,20 zł za sztukę, podczas gdy bardziej specjalistyczne dystanse betonowe czy stalowe "zetki" mogą dochodzić do 0,50-1,00 zł za sztukę. Aby oszacować koszt dla Twojego projektu, musisz najpierw określić potrzebną ilość. Przyjmując ogólną zasadę 4-8 dystansów punktowych na metr kwadratowy, łatwo obliczysz, ile paczek będziesz potrzebować. Dla przykładu, na 100 m² stropu będziesz potrzebował około 400-800 dystansów, co przy średniej cenie 0,20 zł za sztukę daje koszt rzędu 80-160 zł. To niewielki wydatek w porównaniu do wartości całej konstrukcji, a jak już wspomniałem, absolutnie kluczowy dla jej trwałości.

Wybór idealnego dystansu: dopasuj typ do konkretnego zastosowania

Zbrojenie poziome: jakie dystanse na ławy fundamentowe, posadzki i stropy?

Przy zbrojeniu poziomym, takim jak ławy fundamentowe, posadzki czy stropy, kluczowe jest zapewnienie stabilnego podparcia dla dolnej siatki zbrojenia. W OBI znajdziesz kilka sprawdzonych rozwiązań:

• Podkładki typu "kość": To mój osobisty faworyt do większości zastosowań poziomych. Ich konstrukcja pozwala na uzyskanie kilku grubości otuliny, co jest bardzo praktyczne. Są stabilne i łatwe w montażu.
• Krążki: Podobnie jak "kości", służą do punktowego podparcia. Są proste w użyciu i skuteczne.
• Dystanse liniowe ("węże"): Jeśli masz do czynienia z dużymi powierzchniami i chcesz zapewnić bardziej ciągłe podparcie, "węże" są doskonałym wyborem. Układa się je pod prętami, tworząc liniową podporę.
• Dystanse betonowe: W przypadku ciężkich zbrojeń fundamentów, zwłaszcza tam, gdzie wymagana jest wysoka ognioodporność i wytrzymałość, dystanse betonowe są niezastąpione. Stają się one integralną częścią konstrukcji, co eliminuje ryzyko uszkodzeń termicznych, jakie mogłyby wystąpić przy dystansach plastikowych.

Zbrojenie pionowe: dlaczego "gwiazdki" są niezastąpione w ścianach i słupach?

Zbrojenie pionowe, występujące w ścianach, słupach czy elementach prefabrykowanych, wymaga specyficznego podejścia. Tutaj nie wystarczą proste podkładki. W OBI do tego celu znajdziesz dystanse typu "gwiazdka". Ich unikalna konstrukcja z ząbkami pozwala na zatrzaskiwanie ich bezpośrednio na pręcie zbrojeniowym. Dzięki temu "gwiazdka" otacza pręt ze wszystkich stron, zapewniając równomierną grubość otuliny wokół całego obwodu. To niezwykle ważne, aby beton szczelnie otoczył pręt, chroniąc go przed korozją i zapewniając odpowiednią przyczepność. Bez "gwiazdek", wylewając beton do szalunku słupa, pręty mogłyby się przemieścić, a otulina byłaby nierówna, co osłabiłoby całą konstrukcję.

Praca na miękkim podłożu: kiedy musisz sięgnąć po dystanse z szeroką stopą?

Podczas układania zbrojenia na miękkim podłożu, takim jak styropian, folia budowlana czy niestabilny grunt, standardowe dystanse punktowe mogą się wbijać w podłoże, tracąc swoją funkcję. W takich sytuacjach w OBI poszukaj specjalnych dystansów z szeroką podstawą, często nazywanych "grzybkami". Ich duża powierzchnia styku z podłożem rozkłada ciężar zbrojenia na większym obszarze, zapobiegając wbijaniu się dystansu. Dzięki temu zbrojenie pozostaje na właściwej wysokości, a otulina jest zachowana. To niewielki detal, który ma ogromne znaczenie dla jakości wykonania, zwłaszcza przy płytach fundamentowych izolowanych termicznie.

Dwie siatki zbrojenia? Poznaj "zetki" i "kobyłki" do utrzymania dystansu między warstwami

W wielu konstrukcjach, zwłaszcza w stropach czy płytach o większej rozpiętości, stosuje się dwie warstwy zbrojenia górną i dolną siatkę. Aby zapewnić precyzyjny odstęp między tymi warstwami i utrzymać je w odpowiedniej pozycji, niezbędne są specjalne dystanse stalowe, takie jak "zetki" (inaczej koziołki) i "kobyłki". Są to zazwyczaj wygięte pręty, które tworzą stabilną konstrukcję podpierającą górną siatkę zbrojenia. Ich zadaniem jest nie tylko utrzymanie dystansu, ale także zapobieganie uginaniu się górnej siatki pod ciężarem betonu. Pamiętaj, że stalowe dystanse muszą być całkowicie otoczone betonem, aby uniknąć korozji, dlatego ich prawidłowe rozmieszczenie jest kluczowe. W OBI znajdziesz różne rozmiary "zetek" i "kobyłek", dostosowane do wymaganej wysokości między siatkami.

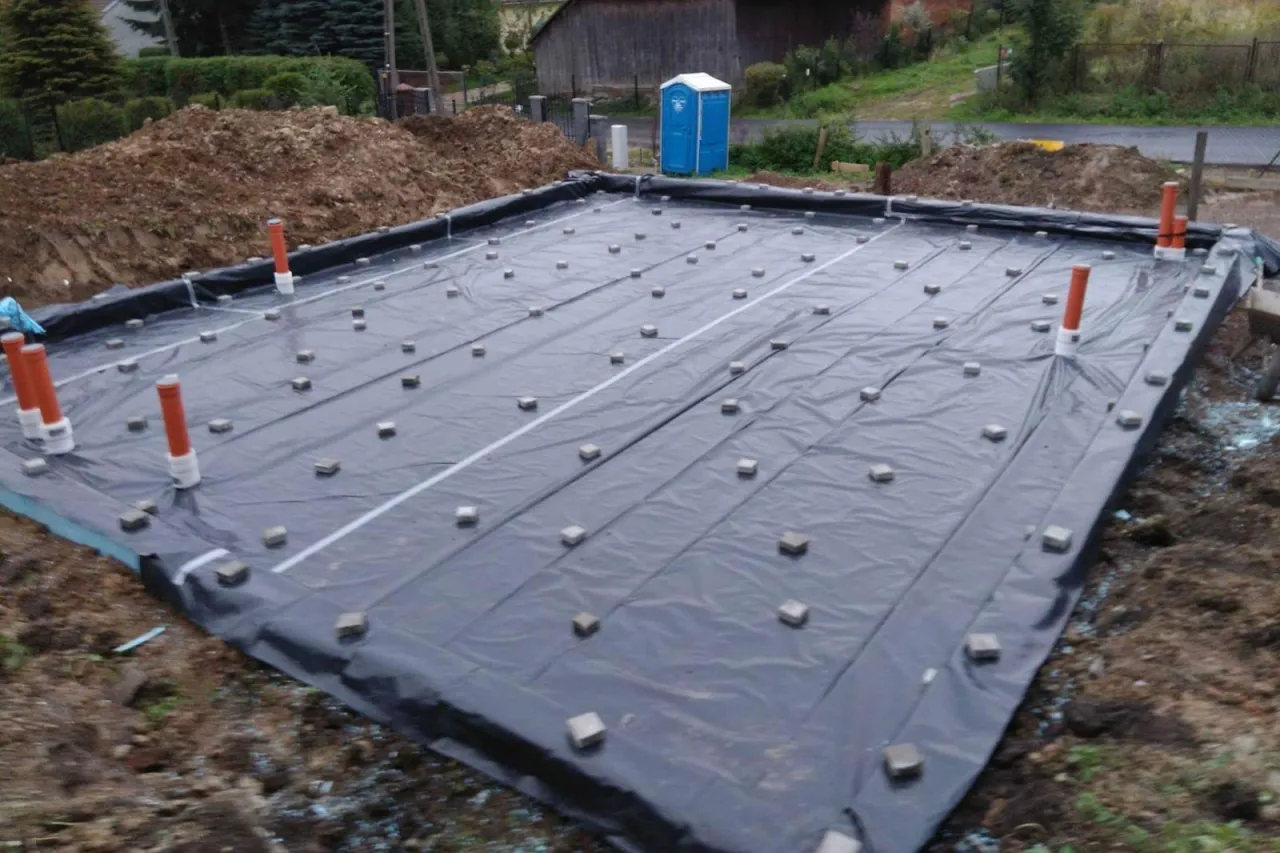

Plastik czy beton? Porównanie materiałów dystansów zbrojeniowych

Zalety dystansów plastikowych: lekkość, cena i uniwersalność w budownictwie jednorodzinnym

Dystanse plastikowe, wykonane z PVC lub polipropylenu, to najpopularniejszy wybór, szczególnie w budownictwie jednorodzinnym. Ich zalety są liczne:

• Lekkość: Są bardzo lekkie, co ułatwia transport, magazynowanie i montaż na placu budowy.
• Cena: Zazwyczaj są znacznie tańsze od betonowych odpowiedników, co pozwala na obniżenie kosztów inwestycji.
• Odporność na korozję, mróz i wilgoć: Plastik nie rdzewieje, nie nasiąka wodą i jest odporny na działanie niskich temperatur, co czyni go trwałym w różnych warunkach środowiskowych.
• Różnorodność kształtów: Dzięki łatwości formowania, dostępne są w ogromnej liczbie kształtów (gwiazdki, kości, krążki, grzybki), co pozwala na precyzyjne dopasowanie do konkretnego zastosowania.
• Uniwersalność: Ich szerokie zastosowanie sprawia, że są idealne do większości typowych konstrukcji żelbetowych w domach jednorodzinnych i mniejszych obiektach.

Z mojego doświadczenia wynika, że do większości zastosowań w budownictwie mieszkaniowym dystanse plastikowe są w zupełności wystarczające i stanowią ekonomiczne oraz skuteczne rozwiązanie.

Kiedy beton jest niezastąpiony? Wytrzymałość i ognioodporność w konstrukcjach specjalnych

Mimo popularności plastiku, w niektórych sytuacjach dystanse betonowe są absolutnie niezastąpione. Ich kluczowe zalety to:

• Wysoka wytrzymałość: Są znacznie bardziej odporne na ściskanie i uszkodzenia mechaniczne niż dystanse plastikowe, co jest kluczowe przy bardzo ciężkich zbrojeniach.
• Ognioodporność: Beton jest materiałem niepalnym i dobrze znosi wysokie temperatury. Dystanse betonowe nie topią się ani nie deformują w przypadku pożaru, co zapewnia ciągłość otuliny i ochronę zbrojenia. To szczególnie ważne w konstrukcjach, gdzie wymagana jest wysoka klasa odporności ogniowej.
• Mrozoodporność: Podobnie jak reszta konstrukcji betonowej, są odporne na cykle zamarzania i rozmrażania, co jest istotne w warunkach zewnętrznych.
• Integralność z konstrukcją: Po zalaniu betonem, dystanse betonowe stają się integralną częścią konstrukcji, eliminując ryzyko powstawania pustek czy słabych punktów, które mogłyby pojawić się przy innych materiałach.

Dlatego też, dystanse betonowe są wybierane do ciężkich zbrojeń, fundamentów, mostów, dróg, tuneli oraz wszędzie tam, gdzie wymagana jest maksymalna trwałość i odporność na ekstremalne warunki. Chociaż są droższe i cięższe, ich właściwości sprawiają, że w tych specjalistycznych zastosowaniach nie mają sobie równych.

Prawidłowy montaż dystansów: klucz do sukcesu Twojej konstrukcji

Ile dystansów na metr kwadratowy? Prosta zasada obliczania zapotrzebowania

Prawidłowe rozmieszczenie dystansów jest równie ważne, jak ich dobór. Zbyt mała ilość może prowadzić do ugięcia zbrojenia i nierównomiernej otuliny. Ogólna zasada, którą stosuję na budowach, mówi o konieczności zastosowania od 4 do 8 dystansów punktowych na 1 metr kwadratowy powierzchni zbrojenia. Oczywiście, jest to wartość orientacyjna. W przypadku dystansów liniowych (tzw. "węży") lub stalowych "zetek", zalecany rozstaw to około 50-75 centymetrów. Ważne jest, aby pamiętać, że im cięższe zbrojenie i większa średnica prętów, tym gęściej należy rozmieścić dystanse, aby zapewnić odpowiednie podparcie i stabilność. Zawsze lepiej jest użyć nieco więcej dystansów niż za mało to niewielki koszt, który ma ogromne znaczenie dla jakości.

Najczęstsze błędy wykonawcze: unikanie "oszczędności", które prowadzą do kosztownych napraw

Niestety, na placach budowy często obserwuję błędy, które wynikają z niewiedzy lub, co gorsza, z chęci "zaoszczędzenia" kilku złotych. Te oszczędności zawsze wracają z nawiązką w postaci kosztownych napraw. Oto najczęstsze błędy, których należy unikać:

• Zbyt mała ilość dystansów: To najpowszechniejszy błąd. Zbrojenie ugina się pod ciężarem betonu, a otulina jest nierówna lub zerowa w niektórych miejscach.
• Niewłaściwe rozmieszczenie: Dystanse powinny być rozmieszczone równomiernie, a nie tylko w kilku punktach. Szczególną uwagę należy zwrócić na krawędzie i narożniki elementu.
• Użycie niewłaściwego typu dystansu: Stosowanie plastikowych "kości" w pionowych elementach zamiast "gwiazdek" lub używanie dystansów bez szerokiej stopy na miękkim podłożu to prosta droga do problemów.
• Nieodpowiednia wysokość otuliny: Wybór dystansu o zbyt małej wysokości otuliny niż ta wymagana w projekcie. To bezpośrednio wpływa na trwałość i ognioodporność konstrukcji.

Pamiętaj, że te "oszczędności" mogą prowadzić do poważnych problemów konstrukcyjnych, takich jak pęknięcia, korozja zbrojenia i w konsekwencji konieczność kosztownych napraw, a nawet rozbiórki części konstrukcji. Warto zadbać o to na etapie wykonawstwa.

Przeczytaj również: Gotowe zbrojenie płyty fundamentowej: Szybciej i taniej?

Czego absolutnie nie używać zamiast dystansów? Kamienie, cegły i inne budowlane mity

Na koniec chciałbym kategorycznie odradzić stosowanie wszelkich improwizowanych zamienników dystansów. Niestety, wciąż zdarza się, że wykonawcy, w pogoni za "oszczędnościami" lub z braku odpowiednich materiałów, używają kamieni, cegieł, kawałków drewna, gruzu czy nawet kawałków pustaków do podparcia zbrojenia. To absolutnie niedopuszczalne! Dlaczego?

Po pierwsze, takie materiały nie zapewniają stabilności mogą się przesuwać, kruszyć lub zapadać pod ciężarem betonu. Po drugie, nie gwarantują jednolitej grubości otuliny, co prowadzi do nierównomiernego rozłożenia naprężeń i osłabienia konstrukcji. Po trzecie, materiały takie jak drewno czy cegły mają inną nasiąkliwość i inną rozszerzalność termiczną niż beton, co może prowadzić do powstawania pęknięć w otulinie. Co więcej, drewno w betonie może gnić, a inne materiały mogą wprowadzać zanieczyszczenia lub tworzyć słabe punkty. Zawsze powtarzam, że bezpieczeństwo i trwałość konstrukcji nie mogą być przedmiotem kompromisów. Dystanse zbrojeniowe to niewielki wydatek, który ma fundamentalne znaczenie dla jakości i długowieczności Twojej budowli. Nie ryzykuj, wybierz sprawdzone rozwiązania dostępne w OBI.
