Kotwa chemiczna M8 kluczowe parametry montażowe i nośność dla profesjonalistów
- Do pręta M8 stosuje się wiertło o średnicy 10 mm, z głębokością kotwienia około 80 mm w betonie.
- Kluczowe dla nośności jest dokładne oczyszczenie otworu z pyłu przed aplikacją żywicy.
- W podłożach z pustkami (np. pustak) niezbędne jest użycie tulei siatkowej, aby zapobiec rozpływaniu się żywicy.
- Wybór żywicy (poliestrowa, winyloestrowa, epoksydowa) zależy od obciążenia, warunków środowiskowych i wymaganego czasu utwardzania.
- Czas schnięcia i pełnego utwardzenia kotwy jest silnie zależny od temperatury otoczenia i rodzaju żywicy.
- Najczęstsze błędy to niedokładne czyszczenie, niewyrzucenie pierwszej porcji żywicy oraz zbyt wczesne obciążenie mocowania.
Czym różni się kotwa chemiczna od mechanicznej i dlaczego to ma znaczenie?
Zasadnicza różnica między kotwą chemiczną a mechaniczną leży w sposobie przenoszenia obciążeń. Kotwa mechaniczna działa na zasadzie rozprężania, co oznacza, że po dokręceniu elementu, jej część rozpiera się w otworze, tworząc klin. Taki mechanizm wprowadza naprężenia w podłożu, co może być problematyczne, zwłaszcza w przypadku montażu blisko krawędzi elementu konstrukcyjnego lub w materiałach o niższej wytrzymałości, takich jak cegła czy beton komórkowy. W skrajnych przypadkach może to prowadzić do pęknięć materiału.
Z kolei kotwa chemiczna działa na zasadzie adhezji, czyli sklejenia. Dwuskładnikowa żywica, wprowadzona do otworu, tworzy trwałe połączenie z prętem gwintowanym i ściankami otworu. Brak naprężeń rozporowych to jej kluczowa zaleta. Dzięki temu mogę ją z powodzeniem stosować w miejscach, gdzie kotwy mechaniczne byłyby ryzykowne, zapewniając bezpieczeństwo i trwałość mocowania bez obawy o uszkodzenie podłoża. To sprawia, że jest to rozwiązanie znacznie bardziej uniwersalne i bezpieczne w wielu sytuacjach.Kluczowe zalety kotwienia bezrozporowego: montaż blisko krawędzi i w słabszych materiałach
Jak wspomniałem, kotwienie bezrozporowe, czyli z użyciem kotew chemicznych, oferuje szereg istotnych korzyści, które w mojej praktyce cenię sobie szczególnie. Oto najważniejsze z nich:
- Brak naprężeń w podłożu: To fundamentalna zaleta. Żywica wypełnia przestrzeń między prętem a otworem, tworząc spójne połączenie bez wywierania ciśnienia na otaczający materiał. Dzięki temu mogę spać spokojnie, wiedząc, że nie osłabiam konstrukcji.
- Montaż blisko krawędzi: Brak naprężeń rozporowych pozwala na bezpieczne mocowanie elementów bardzo blisko krawędzi betonu czy muru, co jest niemożliwe w przypadku kotew mechanicznych, które mogłyby spowodować ich wykruszenie.
- Mocowanie w słabszych materiałach: Kotwy chemiczne są idealnym rozwiązaniem do mocowania w materiałach o niższej wytrzymałości, takich jak cegła dziurawka, pustaki ceramiczne, czy beton komórkowy. Żywica wypełnia puste przestrzenie, tworząc solidne zakotwienie.
- Wysoka odporność na drgania i obciążenia dynamiczne: Połączenie chemiczne jest elastyczne i doskonale absorbuje drgania, co sprawia, że kotwa jest znacznie bardziej odporna na obciążenia dynamiczne niż jej mechaniczne odpowiedniki.
- Odporność na korozję: Wiele żywic oferuje doskonałą odporność na czynniki chemiczne i korozję, co jest kluczowe w środowiskach agresywnych.
Typowe zastosowania kotwy M8: od balustrad po montaż instalacji
Kotwa chemiczna M8, ze względu na swoją nośność i wszechstronność, znajduje szerokie zastosowanie w wielu projektach budowlanych i remontowych. W mojej pracy często wykorzystuję ją do mocowania elementów o średnim obciążeniu, gdzie precyzja i bezpieczeństwo są kluczowe. Oto kilka typowych przykładów:
- Mocowanie balustrad i poręczy, zarówno wewnętrznych, jak i zewnętrznych.
- Montaż wsporników instalacji, takich jak rury, kanały wentylacyjne czy korytka kablowe.
- Uchwyty do anten satelitarnych i masztów flagowych na elewacjach.
- Mocowanie niewielkich markiz i zadaszeń.
- Instalacja elementów małej architektury, np. ławek czy koszy na śmieci.
- Mocowanie krat i bram, zwłaszcza w murach ceglanych.
- Osadzanie słupków ogrodzeniowych w podmurówkach.
Jak widać, spektrum zastosowań jest naprawdę szerokie, co potwierdza uniwersalność tego rozwiązania.
Jak wybrać odpowiednią kotwę chemiczną M8?
Żywica poliestrowa, winyloestrowa czy epoksydowa która będzie najlepsza do Twojego zadania?
Wybór odpowiedniego rodzaju żywicy to jedna z najważniejszych decyzji, która wpływa na trwałość i bezpieczeństwo mocowania. Każdy typ ma swoje specyficzne właściwości, które decydują o jego przydatności w konkretnych warunkach. Poniżej przedstawiam porównanie, które, mam nadzieję, pomoże w podjęciu właściwej decyzji.
| Rodzaj żywicy | Charakterystyka i zastosowanie |
|---|---|
| Poliestrowa | Najbardziej ekonomiczna i popularna. Charakteryzuje się krótkim czasem wiązania. Dobra do zastosowań wewnętrznych i mniejszych obciążeń. Często dostępna w wersji bezstyrenowej, która jest bezwonna i bezpieczniejsza w pomieszczeniach. Niska odporność chemiczna i na wodę. |
| Winyloestrowa | Wyższa wytrzymałość i odporność chemiczna niż poliestrowa. Może być stosowana w szerszym zakresie temperatur, również w podłożach wilgotnych. Dłuższy czas wiązania. Idealna do zastosowań zewnętrznych, w środowiskach agresywnych chemicznie oraz w wilgotnych warunkach. |
| Epoksydowa | Oferuje najwyższą nośność i odporność na ekstremalne obciążenia oraz agresywne środowiska. Ma najdłuższy czas utwardzania, co wymaga cierpliwości, ale zapewnia niezrównaną trwałość. Stosowana do najbardziej odpowiedzialnych zamocowań, gdzie wymagana jest maksymalna wytrzymałość i odporność chemiczna. |
Zawsze radzę dokładnie przeanalizować warunki pracy i wymagane obciążenia, zanim zdecydujesz się na konkretny typ żywicy. Karta techniczna produktu jest tutaj Twoim najlepszym przyjacielem.
Kotwienie wewnątrz czy na zewnątrz? Jak warunki wpływają na dobór produktu
Warunki środowiskowe, w jakich będzie pracować kotwa, mają ogromne znaczenie dla wyboru odpowiedniego produktu. Temperatura, wilgotność, a nawet potencjalna ekspozycja na chemikalia to czynniki, których nie można ignorować. Na przykład, w przypadku zastosowań wewnętrznych, szczególnie w słabo wentylowanych pomieszczeniach, zawsze rekomenduję żywice bezstyrenowe. Są one bezwonne i znacznie bezpieczniejsze dla zdrowia użytkowników, co jest kluczowe w budynkach mieszkalnych czy biurowych.
Jeśli chodzi o warunki zewnętrzne, należy zwrócić uwagę na zakres temperatur. W niskich temperaturach, zwłaszcza poniżej 0°C, standardowe żywice mogą utwardzać się bardzo długo lub wcale. W takich sytuacjach niezbędne jest użycie specjalnych wersji "zimowych", które są przystosowane do aplikacji nawet w ujemnych temperaturach (np. do -20°C). Ponadto, w środowiskach narażonych na wilgoć lub bezpośredni kontakt z wodą, żywice winyloestrowe lub epoksydowe będą znacznie lepszym wyborem ze względu na ich podwyższoną odporność.
Kotwy w kartuszach vs ampułki szklane: Praktyczne różnice w aplikacji
Na rynku dostępne są dwa główne typy opakowań kotew chemicznych: kartusze i ampułki szklane. Różnią się one przede wszystkim sposobem aplikacji i przeznaczeniem. Kotwy w kartuszach (najczęściej o pojemności 300 ml lub 400 ml) wymagają zastosowania specjalnego pistoletu do wyciskania żywicy. Są one bardzo uniwersalne, pozwalają na precyzyjne dozowanie żywicy i są ekonomiczne przy większej liczbie mocowań. Mieszanie składników następuje w specjalnej dyszy mieszającej. Z kolei ampułki szklane zawierają żywicę i utwardzacz w oddzielnych komorach, oddzielonych szklaną przegrodą. Aplikacja polega na wprowadzeniu ampułki do otworu, a następnie wkręceniu pręta gwintowanego, który rozbija szkło i miesza składniki. Ampułki są idealne do pojedynczych mocowań, gdzie liczy się szybkość i prostota, bez konieczności użycia pistoletu. Jednak ich wadą jest brak możliwości kontroli ilości żywicy i brak możliwości użycia w podłożach z pustkami.

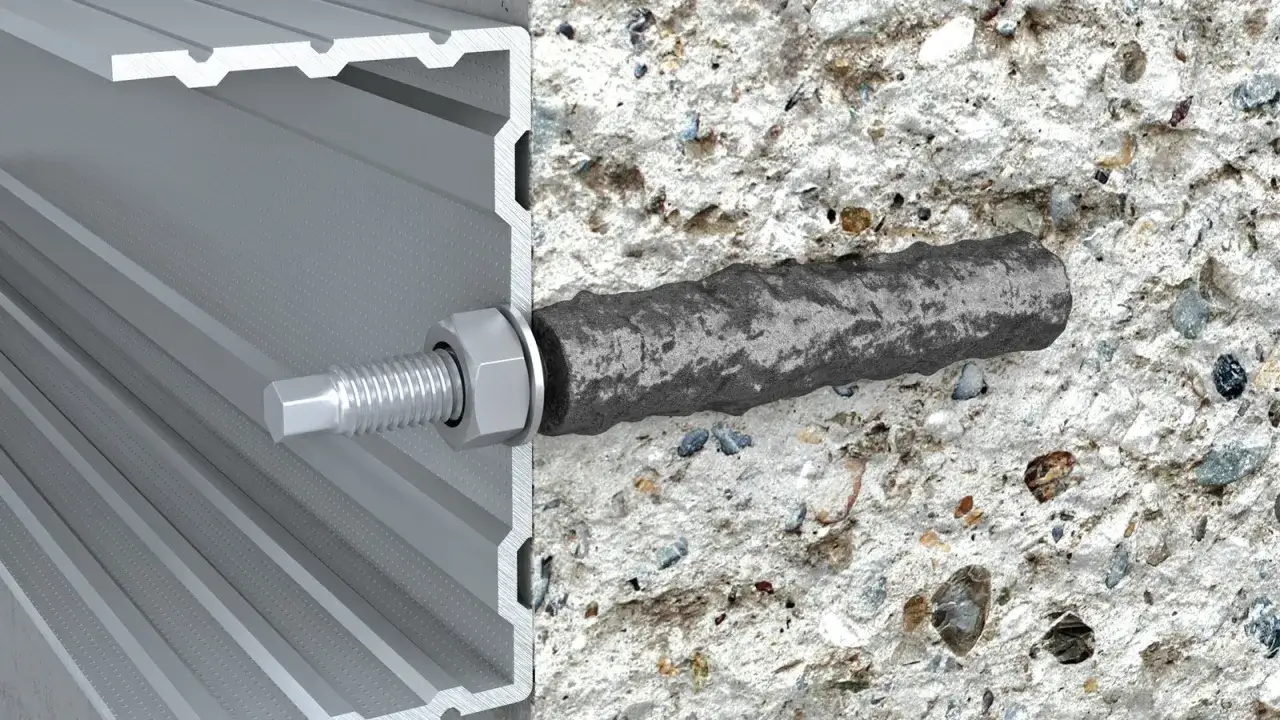

Montaż kotwy chemicznej M8: Instrukcja krok po kroku
Prawidłowy montaż kotwy chemicznej M8 to gwarancja jej nośności i bezpieczeństwa. Nawet najlepszy produkt nie spełni swojej funkcji, jeśli zostanie źle zainstalowany. Poniżej przedstawiam sprawdzoną instrukcję krok po kroku.
Krok 1: Jakie wiertło i głębokość otworu dla pręta M8? Kluczowe parametry
Dla pręta gwintowanego o średnicy M8, standardowo stosuje się wiertło o średnicy 10 mm. Ważne jest, aby średnica otworu była o 2-4 mm większa od średnicy pręta, co zapewni odpowiednią przestrzeń dla żywicy. Jeśli chodzi o głębokość kotwienia, w betonie zazwyczaj przyjmuje się wartość około 80 mm. Zawsze jednak podkreślam, że należy bezwzględnie sprawdzić zalecenia producenta zawarte w karcie technicznej konkretnego produktu. Te wartości mogą się nieznacznie różnić w zależności od typu żywicy i przeznaczenia, a ich przestrzeganie jest kluczowe dla uzyskania deklarowanej nośności.
Krok 2: Czyszczenie otworu dlaczego jest to najważniejszy etap i jak go nie zepsuć?
Ten etap to absolutna podstawa i moim zdaniem najważniejszy element całego procesu montażu. Niedokładne oczyszczenie otworu jest najczęstszą przyczyną drastycznego obniżenia nośności kotwy. Pył i zwierciny, które pozostają w otworze, tworzą barierę między żywicą a podłożem, uniemożliwiając prawidłową adhezję. Aby tego uniknąć, postępuj następująco:
- Po wywierceniu otworu, użyj szczotki drucianej (o średnicy dopasowanej do otworu), aby dokładnie wyszczotkować ścianki, usuwając luźne cząstki.
- Następnie użyj pompki ręcznej lub sprężonego powietrza, aby wydmuchać pył z otworu. Powtarzaj te czynności (szczotkowanie i wydmuchiwanie) co najmniej dwukrotnie, aż otwór będzie całkowicie czysty.
- W przypadku, gdy otwór jest wilgotny, upewnij się, że używana żywica jest przeznaczona do takich warunków.
Pamiętaj, że czysty otwór to podstawa trwałego mocowania. Nie oszczędzaj czasu na tym etapie!

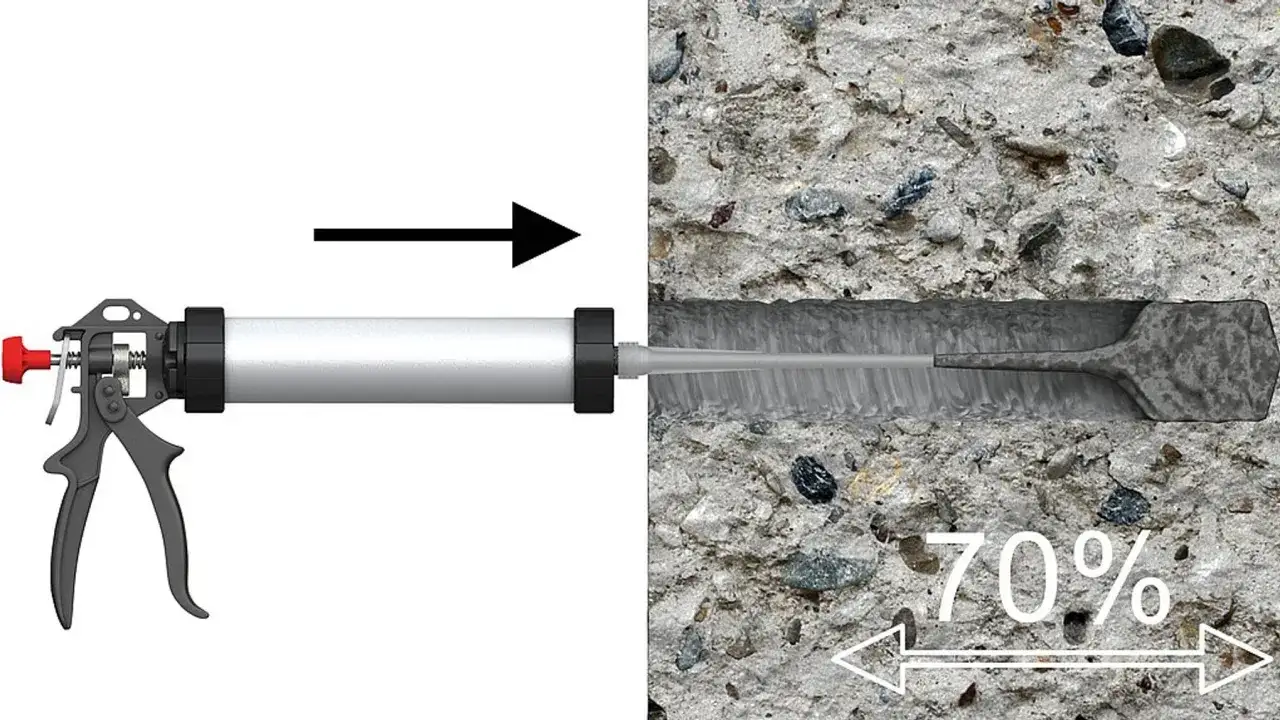

Krok 3: Aplikacja żywicy technika wypełniania otworu w betonie i cegle pełnej
Po dokładnym oczyszczeniu otworu, przystępujemy do aplikacji żywicy. Przed wstrzyknięciem żywicy do otworu, należy odrzucić pierwszą porcję żywicy (około 10 cm) z kartusza. Ma to na celu upewnienie się, że składniki żywicy (żywica i utwardzacz) zostały prawidłowo wymieszane w dyszy. Następnie, w przypadku podłoży pełnych, takich jak beton czy cegła pełna, żywicę wstrzykujemy od dna otworu, powoli wyciągając pistolet. Otwór należy wypełnić w około 2/3 objętości. Ważne jest, aby żywica wypływała z otworu po wprowadzeniu pręta, co świadczy o jego całkowitym wypełnieniu i prawidłowym zakotwieniu.
Krok 4: Wprowadzanie pręta gwintowanego M8 prawidłowa technika i czas na korekty
Natychmiast po aplikacji żywicy, należy wprowadzić pręt gwintowany M8 do otworu. Kluczowe jest, aby robić to ruchem obrotowym. Taki ruch zapewnia równomierne rozprowadzenie żywicy wokół pręta i usunięcie ewentualnych pęcherzyków powietrza, co zwiększa powierzchnię styku i poprawia adhezję. Pręt należy wprowadzić na całą głębokość kotwienia. Pamiętaj, że masz ograniczony czas na korekty jest to tzw. czas żelowania, który zależy od rodzaju żywicy i temperatury otoczenia. Po upływie tego czasu żywica zacznie twardnieć i nie będzie już możliwości zmian położenia pręta bez naruszenia struktury kotwy.
Kotwa M8 w pustakach: Specyfika montażu w trudnych podłożach
Montaż kotwy chemicznej M8 w podłożach z pustkami, takich jak pustak ceramiczny czy cegła dziurawka, wymaga specjalnego podejścia. Standardowa aplikacja żywicy bezpośrednio do otworu w takim materiale spowodowałaby jej rozpłynięcie się w pustych przestrzeniach, co uniemożliwiłoby prawidłowe zakotwienie.
Rola tulei siatkowej: Czym jest i dlaczego jej pominięcie to krytyczny błąd?
Właśnie w takich sytuacjach na ratunek przychodzi tuleja siatkowa. Jest to element wykonany z tworzywa sztucznego lub metalu, który umieszcza się w otworze przed aplikacją żywicy. Jej główną funkcją jest zapobieganie niekontrolowanemu rozpływaniu się żywicy w pustych komorach materiału. Tuleja siatkowa działa jak forma żywica, wstrzyknięta do jej wnętrza, przeciska się przez oczka siatki i tworzy kształtne "grzybki" w pustych przestrzeniach. Te grzybki, po utwardzeniu, stanowią solidne zakotwienie. Pominięcie tulei siatkowej w podłożach z pustkami to krytyczny błąd, który skutkuje brakiem nośności mocowania. Żywica po prostu ucieknie w głąb materiału, a pręt nie będzie miał się do czego przykleić. Zawsze upewnij się, że masz odpowiednią tuleję do danego typu pustaka i średnicy pręta.
Instrukcja montażu w pustaku ceramicznym i cegle dziurawce z użyciem tulei
Montaż kotwy chemicznej M8 w podłożach z pustkami z użyciem tulei siatkowej wygląda nieco inaczej, ale jest równie prosty, jeśli przestrzegamy kilku zasad:
- Wywierć otwór: Użyj wiertła o średnicy zalecanej przez producenta tulei i kotwy (zazwyczaj 10-12 mm dla M8). Otwór powinien być na tyle głęboki, aby tuleja zmieściła się w całości.
- Oczyść otwór: Podobnie jak w przypadku podłoży pełnych, otwór należy dokładnie oczyścić z pyłu i zwiercin za pomocą szczotki i pompki/sprężonego powietrza.
- Wprowadź tuleję siatkową: Delikatnie wciśnij tuleję siatkową do otworu, aż będzie zlicowana z powierzchnią podłoża. Upewnij się, że jest dobrze osadzona.
- Wypełnij tuleję żywicą: Wstrzyknij żywicę do wnętrza tulei siatkowej, zaczynając od jej dna. Wypełnij ją w całości, tak aby żywica zaczęła wyciekać z oczek siatki.
- Wprowadź pręt gwintowany: Natychmiast po wypełnieniu tulei żywicą, wprowadź pręt gwintowany M8 ruchem obrotowym. Upewnij się, że pręt jest osadzony na odpowiednią głębokość.
- Poczekaj na utwardzenie: Pozostaw kotwę do pełnego utwardzenia, zgodnie z zaleceniami producenta, zanim obciążysz mocowanie.
Nośność i czas schnięcia kotwy M8: Kluczowe informacje przed obciążeniem
Zrozumienie, jak długo kotwa chemiczna potrzebuje na pełne utwardzenie i od czego zależy jej nośność, jest absolutnie kluczowe dla bezpieczeństwa i trwałości każdego mocowania. Niecierpliwość na tym etapie może prowadzić do poważnych problemów.
Jak temperatura otoczenia wpływa na czas utwardzania? Tabela czasów dla różnych warunków
Temperatura otoczenia i podłoża ma bezpośredni wpływ na szybkość reakcji chemicznej zachodzącej w żywicy, a tym samym na czas jej utwardzania. Im niższa temperatura, tym dłużej trwa proces. Poniżej przedstawiam orientacyjne czasy, które zawsze należy zweryfikować z danymi producenta konkretnej żywicy:
| Temperatura otoczenia | Orientacyjny czas pełnego utwardzenia |
|---|---|
| +20°C | 30 minut kilka godzin (zależnie od typu żywicy) |
| +10°C | 1 6 godzin |
| +0°C | 6 24 godziny |
| -5°C | 12 48 godzin (dla żywic zimowych) |
| -20°C | 24 72 godziny (dla żywic zimowych) |
Jak widać, różnice są znaczące, dlatego zawsze zwracam uwagę na warunki panujące na placu budowy i dobieram żywicę oraz planuję prace z uwzględnieniem tych czynników.
Czym jest czas żelowania, a czym pełne utwardzenie i dlaczego nie wolno mylić tych pojęć?
W kontekście kotew chemicznych często spotykamy się z dwoma pojęciami: czasem żelowania i pełnym utwardzeniem. Ich mylenie to prosta droga do błędów. Czas żelowania (ang. working time, open time) to okres, w którym żywica jest jeszcze plastyczna i pozwala na wprowadzenie pręta gwintowanego oraz ewentualne korekty jego położenia. Po upływie tego czasu żywica zaczyna gęstnieć i dalsze manipulacje prętem mogą osłabić połączenie.
Z kolei pełne utwardzenie (ang. full curing time) to czas, po którym żywica osiąga swoją maksymalną wytrzymałość i można bezpiecznie obciążyć zamocowanie. Obciążenie kotwy przed pełnym utwardzeniem może spowodować jej uszkodzenie, a w konsekwencji utratę nośności. Zawsze należy ściśle przestrzegać czasu pełnego utwardzenia podanego przez producenta, nie myląc go z krótszym czasem żelowania. To kwestia bezpieczeństwa!
Szacunkowa nośność kotwy M8 w betonie i cegle od czego zależy?
Nośność kotwy chemicznej M8 nie jest stałą wartością i zależy od wielu czynników, które należy wziąć pod uwagę podczas projektowania i montażu. W mojej ocenie, najważniejsze z nich to:
- Rodzaj żywicy: Jak już wspomniałem, żywice epoksydowe oferują znacznie wyższą nośność niż poliestrowe.
- Jakość i rodzaj podłoża: Beton o wysokiej klasie wytrzymałości zapewni większą nośność niż słabszy beton czy cegła pełna. W przypadku pustaków, nośność jest niższa i zależy od jakości tulei siatkowej.
- Głębokość kotwienia: Zwiększenie głębokości kotwienia zazwyczaj przekłada się na wyższą nośność, oczywiście w granicach rozsądku i zaleceń producenta.
- Prawidłowość montażu: To chyba najważniejszy czynnik. Dokładne oczyszczenie otworu, prawidłowa aplikacja żywicy i wprowadzenie pręta mają fundamentalne znaczenie.
- Warunki środowiskowe: Temperatura, wilgotność, a także obecność agresywnych substancji chemicznych mogą wpływać na długoterminową nośność kotwy.
Zawsze zalecam korzystanie z tabel nośności dostarczanych przez producentów, które uwzględniają te wszystkie zmienne. W razie wątpliwości, lepiej skonsultować się ze specjalistą.
Najczęstsze błędy montażowe kotwy M8 i jak ich unikać
Nawet doświadczonym fachowcom zdarzają się pomyłki, zwłaszcza gdy praca idzie pod presją czasu. Jednak w przypadku kotew chemicznych, niektóre błędy mogą mieć katastrofalne skutki. Oto najczęściej spotykane błędy i moje rady, jak ich unikać.
Błąd nr 1: Pominięcie oczyszczenia otworu skutki dla wytrzymałości
Ten błąd to prawdziwa plaga i niestety, najczęstsza przyczyna awarii mocowań chemicznych. Jeśli otwór nie zostanie dokładnie oczyszczony z pyłu i zwiercin po wierceniu, żywica nie będzie miała bezpośredniego kontaktu ze ściankami podłoża. Zamiast tworzyć mocne połączenie adhezyjne, będzie kleić się do warstwy luźnego pyłu. Skutek? Drastyczne obniżenie nośności kotwy, nawet o kilkadziesiąt procent! W praktyce oznacza to, że mocowanie, które powinno wytrzymać tonę, może zerwać się pod ciężarem kilkudziesięciu kilogramów. Zawsze poświęć odpowiednią ilość czasu na szczotkowanie i wydmuchiwanie pyłu to inwestycja w bezpieczeństwo.
Błąd nr 2: Niewyrzucenie pierwszej porcji żywicy jak wpływa to na mieszankę?
W kartuszach z żywicą chemiczną, żywica i utwardzacz przechowywane są w oddzielnych komorach. Mieszanie następuje dopiero w dyszy mieszającej. Niestety, pierwsza porcja żywicy (zazwyczaj około 10 cm długości wyciśniętej żywicy) może nie być idealnie wymieszana. Jeśli ta nierównomiernie wymieszana porcja trafi do otworu, żywica nie utwardzi się prawidłowo lub utwardzi się jedynie częściowo. Skutkuje to oczywiście brakiem pełnej wytrzymałości kotwy. Zawsze pamiętaj, aby przed aplikacją do otworu, wycisnąć pierwszą porcję żywicy na kawałek tektury lub do kosza, aż zobaczysz jednolity kolor.
Przeczytaj również: Bezpieczny montaż szafek IKEA? Klucz to kołki do ściany!
Błąd nr 3: Zbyt wczesne obciążenie jak sprawdzić, czy kotwa jest gotowa?
Cierpliwość to cnota, zwłaszcza w przypadku kotew chemicznych. Zbyt wczesne obciążenie zamocowania, zanim żywica osiągnie pełne utwardzenie, to prosty sposób na zniszczenie połączenia. Żywica, która nie jest w pełni utwardzona, nie ma jeszcze swojej docelowej wytrzymałości. Pod wpływem obciążenia może dojść do jej deformacji, a nawet zerwania połączenia z prętem lub podłożem. Zawsze, ale to zawsze, ściśle przestrzegaj tabel czasów utwardzania podanych przez producenta, uwzględniając panującą temperaturę. Jeśli nie masz pewności, poczekaj dłużej. Lepiej poczekać kilka godzin dłużej niż ryzykować awarię i konieczność ponownego montażu.
