Kotwa do betonu M10 to niezwykle istotny element w świecie mocowań, stanowiący fundament bezpieczeństwa i trwałości wielu konstrukcji od prostych domowych projektów DIY, aż po zaawansowane instalacje budowlane. Prawidłowy wybór i montaż tego typu kotwy jest absolutnie kluczowy, ponieważ decyduje o stabilności i nośności całego zamocowania. W tym artykule przeprowadzę Cię przez meandry wyboru i instalacji kotwy M10, pomagając podjąć świadomą decyzję i uniknąć kosztownych błędów.
Kotwa do betonu M10: klucz do bezpiecznych i trwałych mocowań w domu i budownictwie
- Kotwy M10 występują w dwóch głównych typach: mechanicznych (rozporowych) i chemicznych (wklejanych), każdy z nich ma specyficzne zastosowania i zalety.
- Prawidłowy dobór średnicy wiertła jest kluczowy: 10 mm dla większości kotew mechanicznych M10 i zazwyczaj 12 mm dla kotew chemicznych z prętem M10.
- Dokładne czyszczenie otworu z pyłu jest najważniejszym, choć często pomijanym etapem montażu, decydującym o nośności mocowania.
- Nośność kotwy zależy od jej typu, klasy betonu, głębokości zakotwienia oraz odległości od krawędzi.
- Zawsze należy przestrzegać zaleceń producenta, zwłaszcza dotyczących momentu dokręcającego i informacji zawartych w kartach technicznych.
Kiedy mówimy o mocowaniu elementów w betonie, kotwa M10, czyli o średnicy gwintu 10 milimetrów, jest jednym z najczęściej wybieranych rozwiązań. To niepozorny, ale niezwykle ważny element, który ma za zadanie zapewnić stabilne i trwałe połączenie między mocowanym przedmiotem a podłożem betonowym. Niezależnie od tego, czy planujesz montaż balustrady, huśtawki dla dzieci w ogrodzie, czy też profesjonalnej konstrukcji stalowej, prawidłowy wybór i montaż kotwy M10 jest absolutnym fundamentem bezpieczeństwa i długowieczności Twojego projektu. Moje doświadczenie podpowiada, że zaniedbanie tego etapu to prosta droga do problemów.
Dlaczego prawidłowy wybór i montaż kotwy 10 mm jest kluczowy dla bezpieczeństwa?
Nie mogę wystarczająco podkreślić, jak ważne jest bezpieczeństwo w kontekście mocowań. Niewłaściwy dobór kotwy M10 lub jej nieprawidłowy montaż to nie tylko ryzyko uszkodzenia mocowanego elementu czy konstrukcji, ale przede wszystkim realne zagrożenie dla zdrowia i życia. Wyobraź sobie odpadnięcie ciężkiej półki, przewrócenie się balustrady czy destabilizację maszyny konsekwencje mogą być katastrofalne. Kotwy M10 są przeznaczone do średnich i ciężkich zamocowań, co automatycznie zwiększa odpowiedzialność za ich prawidłowe użycie. Jako ekspert zawsze powtarzam: lepiej poświęcić więcej czasu na research i precyzyjny montaż, niż później żałować.
Najczęstsze zastosowania: od huśtawki w ogrodzie po profesjonalne konstrukcje
- Montaż balustrad i barierek: Zarówno tych wewnętrznych, jak i zewnętrznych, gdzie stabilność jest priorytetem.
- Mocowanie maszyn i urządzeń: W przemyśle, gdzie drgania i obciążenia dynamiczne wymagają solidnego zakotwienia.
- Instalacja regałów magazynowych: Szczególnie tych wysokich, obciążonych ciężkimi towarami, gdzie stabilność zapobiega przewróceniu.
- Konstrukcje stalowe i drewniane: Do łączenia elementów nośnych z fundamentem lub innymi częściami budynku.
- Elementy fasad: Mocowanie podkonstrukcji wentylowanych fasad, które muszą wytrzymać obciążenia wiatrem.
- Huśtawki, markizy i inne elementy ogrodowe: Gdzie bezpieczeństwo użytkowania jest najważniejsze, szczególnie w przypadku dzieci.

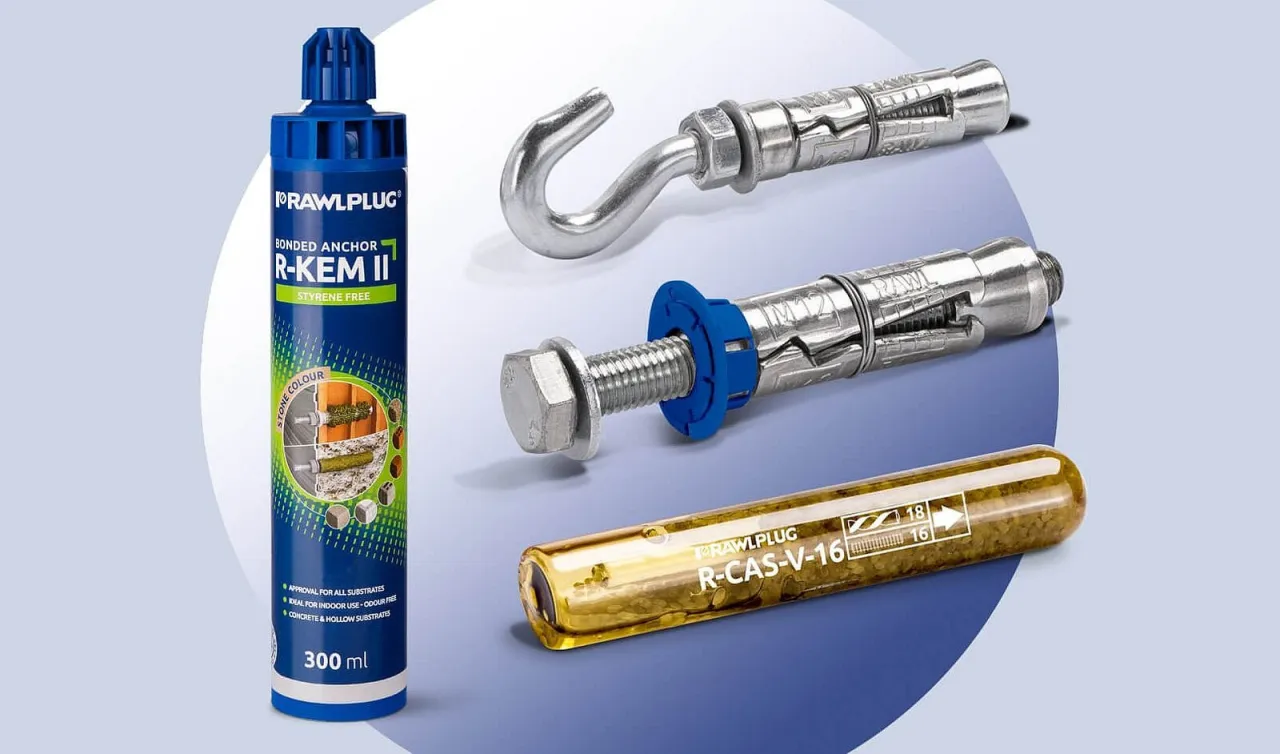

Kotwa mechaniczna czy chemiczna: wybierz idealny typ M10
Podstawowy dylemat, przed którym stajemy, wybierając kotwę M10, to decyzja między rozwiązaniem mechanicznym a chemicznym. Oba typy mają swoje unikalne cechy, zalety i ograniczenia, a ich wybór powinien być podyktowany specyfiką projektu i warunkami panującymi na placu budowy. Przyjrzyjmy się im bliżej, abyś mógł podjąć świadomą decyzję.
Kotwy mechaniczne M10: Kiedy szybkość i prostota montażu są priorytetem?
Kotwy mechaniczne, znane również jako rozporowe, to najpopularniejszy typ mocowań. Ich działanie opiera się na rozprężaniu się w wywierconym otworze, co tworzy tarcie i zakleszcza kotwę w betonie. Są gotowe do obciążenia praktycznie natychmiast po montażu, co jest ich ogromną zaletą, zwłaszcza gdy liczy się czas. Wśród kotew mechanicznych M10 wyróżniamy kilka podtypów:
- Kotwy pierścieniowe (opaskowe, trzpieniowe, sworzniowe): To prawdziwe "konie robocze" w świecie mocowań. Charakteryzują się montażem przelotowym, co oznacza, że wiercisz otwór bezpośrednio przez mocowany element. Dla kotwy M10 średnica wiertła jest taka sama jak średnica kotwy, czyli 10 mm. Są idealne do średnich i ciężkich zamocowań, takich jak balustrady czy konstrukcje stalowe. Ich prostota i szybkość montażu czynią je często pierwszym wyborem.
- Kotwy tulejowe: Zazwyczaj stosowane do nieco mniejszych obciążeń. Montaż polega na osadzeniu tulei w otworze, a następnie wkręceniu w nią śruby, która powoduje rozprężenie tulei. Są często używane, gdy potrzebujemy estetycznego wykończenia lub możliwości demontażu mocowanego elementu.
- Kotwy wkręcane (śruby do betonu): To nowoczesne rozwiązanie, które zyskuje na popularności. Wkręca się je bezpośrednio w wywiercony otwór, bez potrzeby rozprężania. Ich zaletą jest to, że nie wprowadzają naprężeń w podłożu, co jest korzystne w przypadku mocowań blisko krawędzi. Mogą być również demontowane i ponownie używane (choć zawsze z ostrożnością).
Kotwy chemiczne M10: Gwarancja najwyższej siły w trudnym podłożu i blisko krawędzi
Kotwy chemiczne, zwane również wklejanymi, to prawdziwi mistrzowie, jeśli chodzi o nośność i wszechstronność, szczególnie w trudnych warunkach. Ich zasada działania opiera się na adhezji żywicy, która po zmieszaniu z utwardzaczem tworzy niezwykle silne połączenie między prętem gwintowanym (np. M10) a betonem. Główne zalety kotew chemicznych to najwyższa możliwa nośność, możliwość mocowania blisko krawędzi bez ryzyka pęknięcia betonu, skuteczność w betonie słabszej jakości (np. spękanym) oraz doskonała odporność na drgania. Warto jednak pamiętać, że wymagają one nieco większego otworu niż średnica pręta (dla pręta M10 zazwyczaj 12 mm) oraz czasu na utwardzenie żywicy, zanim będzie można je obciążyć. To rozwiązanie, które osobiście polecam, gdy potrzebujesz maksymalnej pewności i bezpieczeństwa.
Tabela porównawcza: kluczowe różnice, wady i zalety obu rozwiązań
| Cecha | Kotwa mechaniczna M10 | Kotwa chemiczna M10 |
|---|---|---|
| Zasada działania | Rozprężanie (tarcie i zakleszczenie) | Adhezja żywicy (klejenie) |
| Szybkość montażu | Bardzo szybki, natychmiastowe obciążenie | Wymaga czasu na utwardzenie żywicy (od kilku minut do kilku godzin) |
| Nośność | Dobra do średnich i ciężkich obciążeń, zależna od betonu | Najwyższa, niezależna od jakości betonu (w granicach rozsądku), doskonała w betonie spękanym |
| Wymagana średnica otworu (dla M10) | 10 mm (dla kotew pierścieniowych) | Zazwyczaj 12 mm (dla pręta M10) |
| Możliwość montażu blisko krawędzi | Ograniczona, ryzyko pęknięcia betonu | Bardzo dobra, minimalne ryzyko pęknięcia |
| Odporność na drgania | Dobra, ale może się luzować pod wpływem silnych drgań | Doskonała, żywica amortyzuje drgania |
| Możliwość demontażu | Trudny lub niemożliwy (z wyjątkiem kotew wkręcanych) | Niemożliwy bez zniszczenia podłoża |
| Typowe zastosowania | Balustrady, regały, konstrukcje stalowe (gdy czas jest kluczowy) | Maszyny, ciężkie konstrukcje, fasady, mocowania w trudnym betonie |

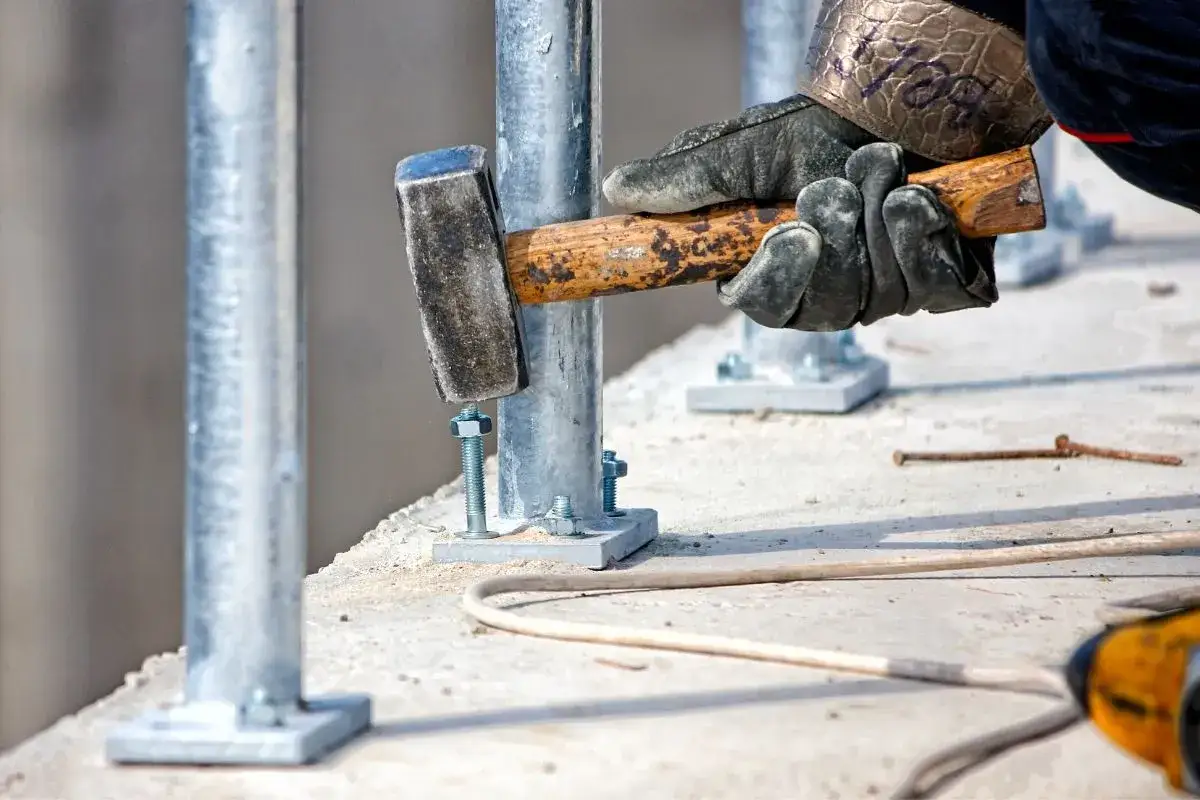

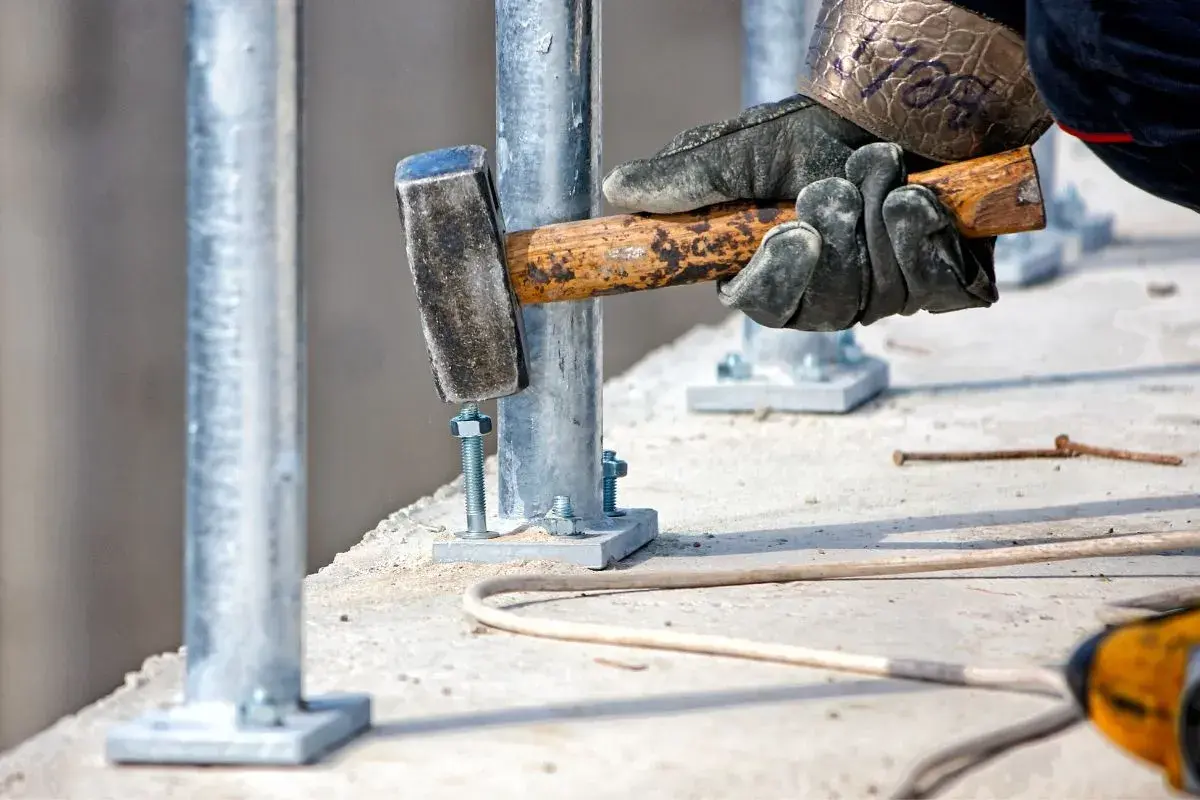

Montaż kotwy M10 krok po kroku: instrukcja zapobiegająca błędom
Wybór odpowiedniej kotwy to dopiero połowa sukcesu. Równie, a może nawet ważniejszy, jest jej prawidłowy montaż. Niewłaściwie zamontowana kotwa, nawet ta najlepiej dobrana, nie spełni swojej funkcji i może stanowić poważne zagrożenie. Przygotowałem dla Ciebie szczegółową instrukcję, która pomoże Ci uniknąć najczęstszych błędów i zapewni bezpieczne mocowanie.
Kluczowy parametr: Jakie wiertło do kotwy 10 mechanicznej i chemicznej?
To jeden z tych parametrów, który absolutnie nie wybacza błędów. Dla większości kotew mechanicznych M10 (szczególnie pierścieniowych) należy użyć wiertła o średnicy 10 mm. Otwór musi być idealnie dopasowany, aby kotwa mogła się prawidłowo rozprężyć. W przypadku kotew chemicznych z prętem M10 sytuacja jest inna otwór musi być większy, aby żywica mogła swobodnie wypełnić przestrzeń między prętem a betonem. Zazwyczaj stosuje się tu wiertło o średnicy 12 mm. Zawsze, ale to zawsze, sprawdź zalecenia producenta w karcie technicznej produktu to Twój najlepszy przewodnik.
Wiercenie idealnego otworu: prawidłowa głębokość i technika pracy
Wiercenie otworu to nie tylko kwestia średnicy. Równie ważna jest głębokość i technika. Głębokość otworu powinna być zawsze nieco większa niż głębokość zakotwienia podana przez producenta (zazwyczaj o 5-10 mm). Dlaczego? Aby w otworze znalazło się miejsce na pył i urobek, który usuniemy w kolejnym kroku. Wierć prostopadle do powierzchni, używając wiertarki udarowej z odpowiednim wiertłem do betonu. Unikaj wiercenia "na siłę" pozwól wiertarce pracować, a wiertło samo będzie wgryzać się w beton.
Dlaczego czyszczenie otworu to najważniejszy, a często pomijany etap?
Gdybym miał wskazać jeden, najczęściej pomijany, a jednocześnie najważniejszy etap montażu, byłoby to czyszczenie otworu. Wierzę, że to właśnie tutaj leży klucz do trwałości i nośności mocowania. Szczególnie w przypadku kotew chemicznych, obecność pyłu drastycznie obniża adhezję żywicy do betonu, co może skutkować nawet kilkukrotnym spadkiem nośności! W przypadku kotew mechanicznych pył utrudnia prawidłowe rozprężenie. Jak czyścić? Najpierw użyj specjalnej szczotki do czyszczenia otworów, a następnie pompki lub sprężonego powietrza, aby przedmuchać otwór. Powtarzaj te czynności naprzemiennie, aż z otworu nie będzie wydobywał się żaden pył. To naprawdę ma znaczenie!
Osadzanie i dokręcanie: jak używać klucza dynamometrycznego i nie popełnić błędu?
Po wywierceniu i dokładnym oczyszczeniu otworu, nadszedł czas na osadzenie kotwy. W przypadku kotew mechanicznych, po umieszczeniu kotwy w otworze, następuje jej dokręcanie. I tu dochodzimy do kolejnego krytycznego punktu: momentu dokręcającego. Producent zawsze podaje optymalny moment dokręcający, który zapewnia pełną nośność kotwy, jednocześnie nie uszkadzając jej ani betonu. Zbyt słabe dokręcenie oznacza brak pełnej nośności, zbyt mocne może spowodować uszkodzenie kotwy, pęknięcie betonu lub utratę nośności. Dlatego osobiście zawsze zalecam użycie klucza dynamometrycznego. To inwestycja, która zwraca się bezpieczeństwem i pewnością wykonanej pracy.
Nośność kotwy do betonu M10: jak czytać dane techniczne i ocenić wytrzymałość
Zrozumienie parametrów nośności kotwy M10 jest fundamentalne dla bezpieczeństwa każdego projektu. To właśnie te dane mówią nam, jak duże obciążenie jest w stanie przenieść nasze mocowanie, zanim dojdzie do awarii. Nie wystarczy wiedzieć, że kotwa "jest mocna" musimy znać konkretne wartości.
Co oznaczają siły wyrywające i ścinające w karcie produktu?
W każdej karcie technicznej kotwy znajdziesz dwa kluczowe parametry: siły wyrywające (rozciągające) i siły ścinające. Siła wyrywająca to maksymalne obciążenie, jakie kotwa może wytrzymać, gdy jest ciągnięta prostopadle do powierzchni betonu. Siła ścinająca to obciążenie, jakie kotwa zniesie, gdy będzie obciążona równolegle do powierzchni betonu. Te dane, wyrażone zazwyczaj w kiloniutonach (kN), są absolutnie niezbędne do prawidłowego zaprojektowania mocowania. Szukaj ich w aprobacie technicznej (ETA) lub w karcie produktu. Pamiętaj, że zawsze podawane są wartości dla różnych klas betonu i głębokości zakotwienia.
Jak rodzaj i klasa betonu (np. C20/25) wpływa na bezpieczeństwo Twojego mocowania?
Klasa betonu, oznaczana np. jako C20/25, ma bezpośredni wpływ na nośność kotwy. Im wyższa klasa betonu, tym zazwyczaj wyższa nośność kotwy mechanicznej, ponieważ beton jest twardszy i lepiej przenosi naprężenia rozporowe. Warto jednak zauważyć, że kotwy chemiczne często wykazują lepszą skuteczność w betonie słabszej jakości, a nawet w betonie spękanym, ponieważ ich działanie opiera się na adhezji żywicy, a nie na rozprężaniu. Inne czynniki wpływające na nośność to głębokość zakotwienia (im głębiej, tym mocniej) oraz odległość od krawędzi i od innych kotew zbyt bliskie mocowanie może osłabić beton i zmniejszyć nośność.
Trzy najczęstsze błędy przy montażu kotew i jak ich uniknąć
Nawet najbardziej doświadczonym majsterkowiczom czy fachowcom zdarzają się pomyłki. Jednak w przypadku kotew do betonu, błędy mogą mieć bardzo poważne konsekwencje. Unikanie tych trzech najczęstszych potknięć jest kluczowe dla zapewnienia bezpieczeństwa i trwałości każdego mocowania.
Błąd #1: Zły dobór średnicy wiertła lub głębokości otworu
Jak już wspomniałem, to absolutna podstawa. Użycie za małego wiertła sprawi, że kotwa mechaniczna po prostu nie wejdzie do otworu, a próba wbijania jej na siłę może uszkodzić kotwę lub beton. Z kolei za duże wiertło uniemożliwi prawidłowe rozprężenie kotwy mechanicznej lub stworzy zbyt dużą przestrzeń dla żywicy w kotwie chemicznej, co drastycznie obniży nośność. Podobnie z głębokością otworu: za płytki otwór nie pozwoli na pełne zakotwienie i wykorzystanie potencjału nośności kotwy, a za głęboki może utrudnić prawidłowe czyszczenie i osadzenie. Pamiętaj: dla kotwy mechanicznej M10 to zazwyczaj 10 mm wiertło, dla chemicznej z prętem M10 12 mm. Głębokość zawsze sprawdzaj w karcie technicznej i dodaj te 5-10 mm na pył.
Błąd #2: Niedokładne oczyszczenie otworu z pyłu i zwiercin
Ten błąd to prawdziwy sabotażysta mocowań, zwłaszcza tych chemicznych. Pył i zwierciny pozostawione w otworze działają jak warstwa izolacyjna, która uniemożliwia żywicy prawidłowe przyleganie do betonu. Efekt? Nośność mocowania spada do ułamka wartości nominalnej, a całe zamocowanie staje się niestabilne. W przypadku kotew mechanicznych pył utrudnia rozprężanie, co również osłabia połączenie. Moja rada jest prosta: czyść otwór do skutku! Użyj szczotki i pompki lub sprężonego powietrza, aż z otworu nie wydobędzie się ani jedna drobinka pyłu. To naprawdę robi różnicę.
Przeczytaj również: Prawidłowy montaż kotwy mechanicznej: Klucz do trwałości i bezpieczeństwa
Błąd #3: Zbyt mocne dokręcenie kotwy mechanicznej czym to grozi?
Wielu uważa, że im mocniej, tym lepiej. Nic bardziej mylnego! Zbyt mocne dokręcenie kotwy mechanicznej może prowadzić do szeregu problemów: od uszkodzenia samej kotwy (np. zerwania gwintu), przez pęknięcie betonu wokół otworu, aż po utratę nośności. Zamiast wzmacniać, osłabiamy połączenie, wprowadzając nadmierne naprężenia w materiale. Dlatego tak ważne jest stosowanie klucza dynamometrycznego i ścisłe przestrzeganie wartości momentu dokręcającego podanych przez producenta. To narzędzie pozwala na precyzyjne i bezpieczne zakończenie montażu, gwarantując, że kotwa będzie pracować zgodnie ze swoim przeznaczeniem.
