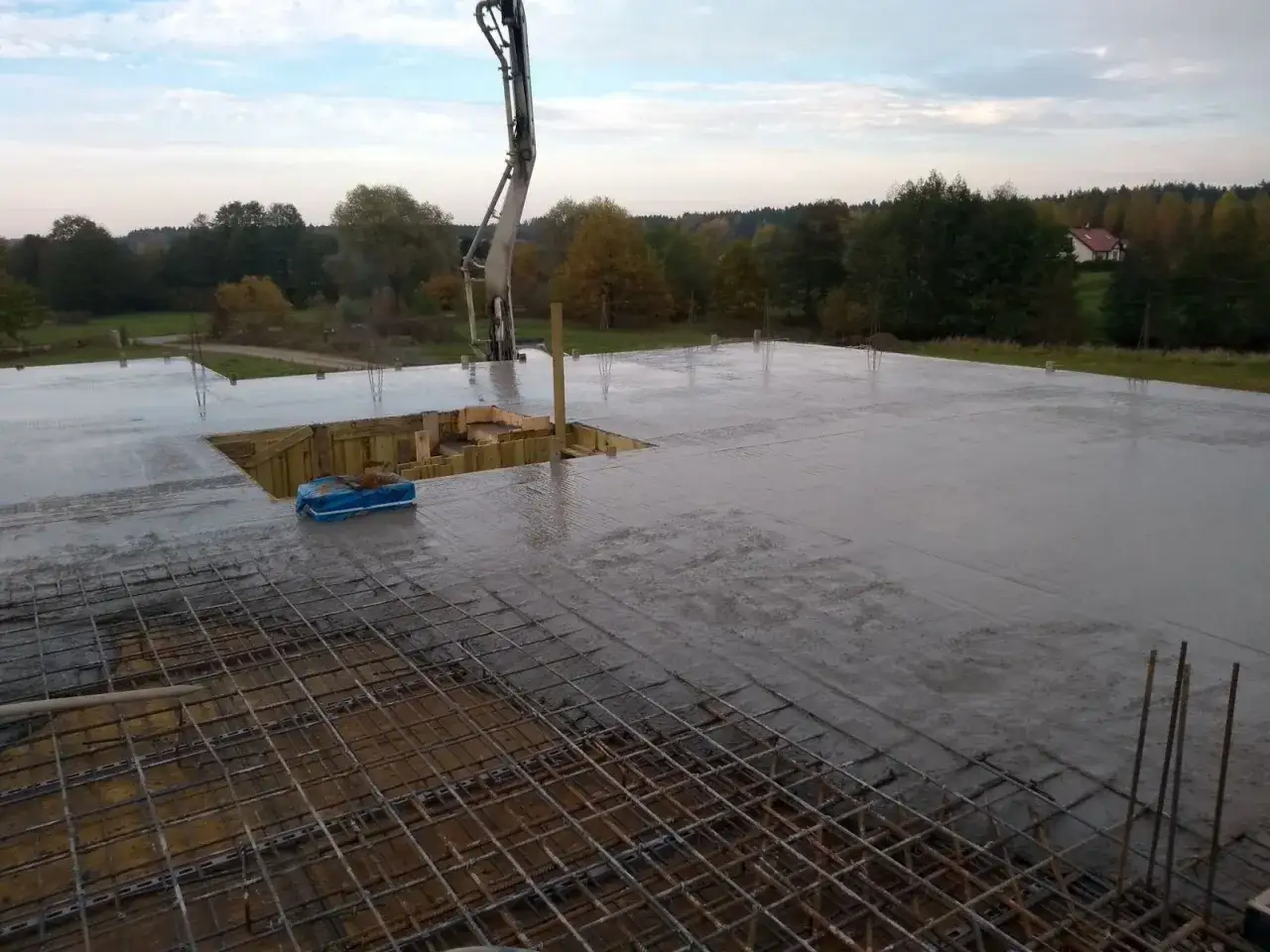

Zbrojenie stropu: 5 błędów, które kosztują najwięcej

Prawidłowe zbrojenie płyt stropowych to jeden z najważniejszych etapów realizacji konstrukcji budynku, bezpośrednio wpływający na jego bezpieczeństwo i trwałość. Stalowe pręty, niewidoczne po zalaniu betonem, pełnią kluczową rolę w przenoszeniu obciążeń, chroniąc strop przed zarysowaniem, pękaniem, a w skrajnych przypadkach nawet przed zawaleniem. Jako inżynier z doświadczeniem, zawsze podkreślam, że zrozumienie i precyzyjne wykonanie każdego detalu zbrojenia jest absolutnie fundamentalne.

Prawidłowe zbrojenie płyty stropowej: fundament bezpieczeństwa i trwałości

Rola stali w betonie czyli jak działa zbrojenie?

Beton, choć niezwykle wytrzymały na ściskanie, jest materiałem o bardzo niskiej odporności na naprężenia rozciągające. Właśnie w tym miejscu do gry wkracza stal zbrojeniowa. Jej fundamentalna rola polega na przejmowaniu tych naprężeń rozciągających, które nieuchronnie pojawiają się w elementach konstrukcyjnych pod wpływem obciążeń. W płycie stropowej, zbrojenie umieszcza się strategicznie w tych strefach, gdzie przewiduje się występowanie sił rozciągających najczęściej w dolnej części przęsła oraz w górnej części nad podporami. Dzięki temu połączeniu, beton i stal tworzą kompozyt, który skutecznie radzi sobie zarówno ze ściskaniem, jak i rozciąganiem, zapewniając stabilność i trwałość całej konstrukcji.

Co mówi projekt? Dlaczego nie można samodzielnie zmieniać założeń konstruktora?

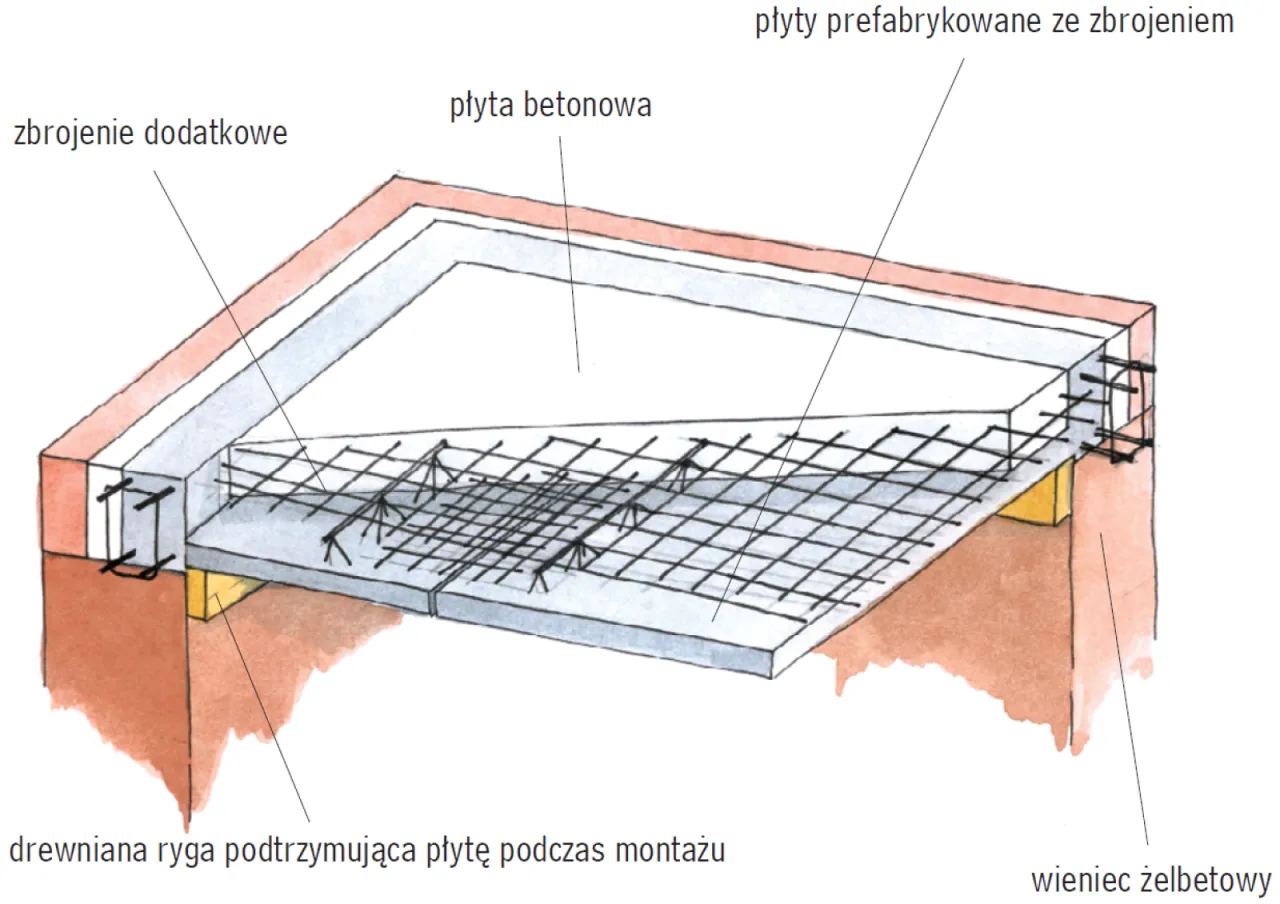

Rodzaje zbrojenia w płycie monolitycznej: zrozum rysunek techniczny

Zbrojenie dolne (przęsłowe): niewidoczny fundament nośności stropu

Zbrojenie dolne, często nazywane przęsłowym, to główny bohater w przenoszeniu obciążeń w płycie stropowej. Jest ono umieszczane w dolnej części przekroju płyty, tam gdzie pod wpływem obciążeń użytkowych i ciężaru własnego stropu pojawiają się naprężenia rozciągające. To właśnie te pręty odpowiadają za to, aby strop nie ugiął się nadmiernie i nie pękł w środkowej części przęsła. Prawidłowe ułożenie i zakotwienie zbrojenia dolnego jest fundamentalne dla nośności całej konstrukcji.

Zbrojenie górne (podporowe): klucz do uniknięcia pęknięć przy ścianach i belkach

O ile zbrojenie dolne pracuje w środku przęsła, o tyle zbrojenie górne jest niezbędne nad podporami, takimi jak ściany czy belki. W tych miejscach, pod wpływem obciążeń, powstają tzw. momenty ujemne, które powodują rozciąganie w górnej części płyty. Zbrojenie górne skutecznie przeciwdziała tym naprężeniom, zapobiegając pęknięciom i zarysowaniom stropu w newralgicznych punktach. Jest ono również kluczowe w narożnikach płyt, gdzie pomaga przeciwdziałać efektom skręcania.

Pręty główne a rozdzielcze: na czym polega ich współpraca?

W zbrojeniu płyty stropowej wyróżniamy dwa główne typy prętów: główne i rozdzielcze. Pręty główne to te, które są obliczone na przenoszenie największych sił rozciągających i są układane zgodnie z kierunkiem pracy płyty. Natomiast pręty rozdzielcze, układane prostopadle do prętów głównych, pełnią kilka ważnych funkcji. Przede wszystkim rozdzielają obciążenia równomiernie na pręty główne, zapobiegają ich przesuwaniu się podczas betonowania oraz ograniczają szerokość zarysowań betonu. Ich współpraca jest kluczowa dla zapewnienia jednorodnej pracy całej płyty.

Płyta jednokierunkowa czy krzyżowo zbrojona? Od czego to zależy?

Sposób zbrojenia płyty stropowej zależy przede wszystkim od jej kształtu i proporcji boków. Mówimy o płycie jednokierunkowej, gdy stosunek dłuższego boku do krótszego jest większy niż 2 (np. 3x6m). W takim przypadku płyta pracuje głównie w jednym kierunku wzdłuż krótszego boku, i tam też układane jest główne zbrojenie. Jeśli natomiast stosunek boków jest mniejszy lub równy 2 (np. 4x5m), mamy do czynienia z płytą krzyżowo zbrojoną (dwukierunkową). W tym przypadku płyta pracuje w obu kierunkach, a zbrojenie główne układa się w obu osiach. Ważna zasada: w płytach krzyżowo zbrojonych, pręty w kierunku mniejszej rozpiętości (które przenoszą większe obciążenia) zawsze układamy niżej, aby zapewnić im większe ramię sił wewnętrznych.

Kluczowe zasady wykonawcze: praktyczny przewodnik

Dobór materiałów: jaka stal i jaka średnica prętów jest odpowiednia?

Wybór odpowiednich materiałów to podstawa. Klasa i gatunek stali zbrojeniowej są zawsze precyzyjnie określone w projekcie konstrukcyjnym, najczęściej jest to stal klasy B500 (dawniej A-IIIN). Nie wolno ich zmieniać bez zgody konstruktora. W budownictwie jednorodzinnym, dla typowych płyt o grubości 14-16 cm, najczęściej stosuje się pręty o średnicy 10-12 mm jako zbrojenie główne. Minimalna średnica prętów głównych to zazwyczaj 8 mm. Niezwykle istotne jest, aby używane pręty były czyste, wolne od rdzy płatowej, smarów, farb czy innych zanieczyszczeń, które mogłyby osłabić przyczepność betonu do stali. Lekka nalotowa rdza jest dopuszczalna, ale grube, łuszczące się warstwy już nie.

Rozstaw prętów: co ile centymetrów układać zbrojenie według norm Eurokod 2?

Rozstaw prętów to jeden z kluczowych parametrów, który wpływa na nośność i sztywność płyty. Jest on ściśle określony w projekcie i zależy od grubości płyty, obciążeń oraz klasy stali. Typowe rozstawy dla zbrojenia głównego wynoszą zazwyczaj 10-20 cm, natomiast dla zbrojenia rozdzielczego 20-30 cm. Zgodnie z normą Eurokod 2, maksymalny rozstaw dla zbrojenia głównego w strefie maksymalnych momentów nie powinien przekraczać 2-krotności grubości płyty (2h) lub 250 mm. Wartości te są nieprzekraczalne i mają za zadanie zapewnić odpowiednie rozłożenie naprężeń oraz kontrolę zarysowań.

Otulina: dlaczego jej minimalna grubość jest tak ważna dla trwałości stropu?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest nie do przecenienia chroni stal przed korozją (działaniem wilgoci i tlenu) oraz zapewnia odporność ogniową konstrukcji. Minimalna grubość otuliny zależy od klasy ekspozycji (czyli warunków środowiskowych, w jakich pracuje konstrukcja), ale w praktyce budownictwa mieszkaniowego przyjmuje się zazwyczaj 2-2,5 cm. Aby zapewnić tę grubość, konieczne jest stosowanie specjalnych podkładek dystansowych (tzw. "grzybków" lub "żabek"), które utrzymują zbrojenie we właściwej pozycji podczas betonowania. Brak odpowiedniej otuliny to prosta droga do przedwczesnej korozji zbrojenia i skrócenia żywotności stropu.

Łączenie i kotwienie prętów: jak zapewnić ciągłość konstrukcji bez błędów?

Gdy pręty są zbyt krótkie, aby pokryć całą rozpiętość, łączy się je na tzw. zakład. Długość zakładu jest parametrem krytycznym i musi być zgodna z projektem, który określa ją na podstawie klasy betonu, stali oraz średnicy pręta. Zwykle jest to około 40-krotność średnicy pręta, ale może się różnić. Niewystarczająca długość zakładu to jeden z najgroźniejszych błędów, który może doprowadzić do utraty ciągłości zbrojenia. Równie ważne jest prawidłowe zakotwienie prętów w wieńcach i belkach. Pręty zbrojenia stropowego muszą być odpowiednio zagięte i wpuszczone w te elementy, aby zapewnić skuteczne przenoszenie sił i ciągłość konstrukcyjną całego układu. To gwarantuje, że strop i wieniec będą pracować jako jedna, spójna całość.

Zbrojenie w strefach krytycznych: jak radzić sobie z trudnymi miejscami

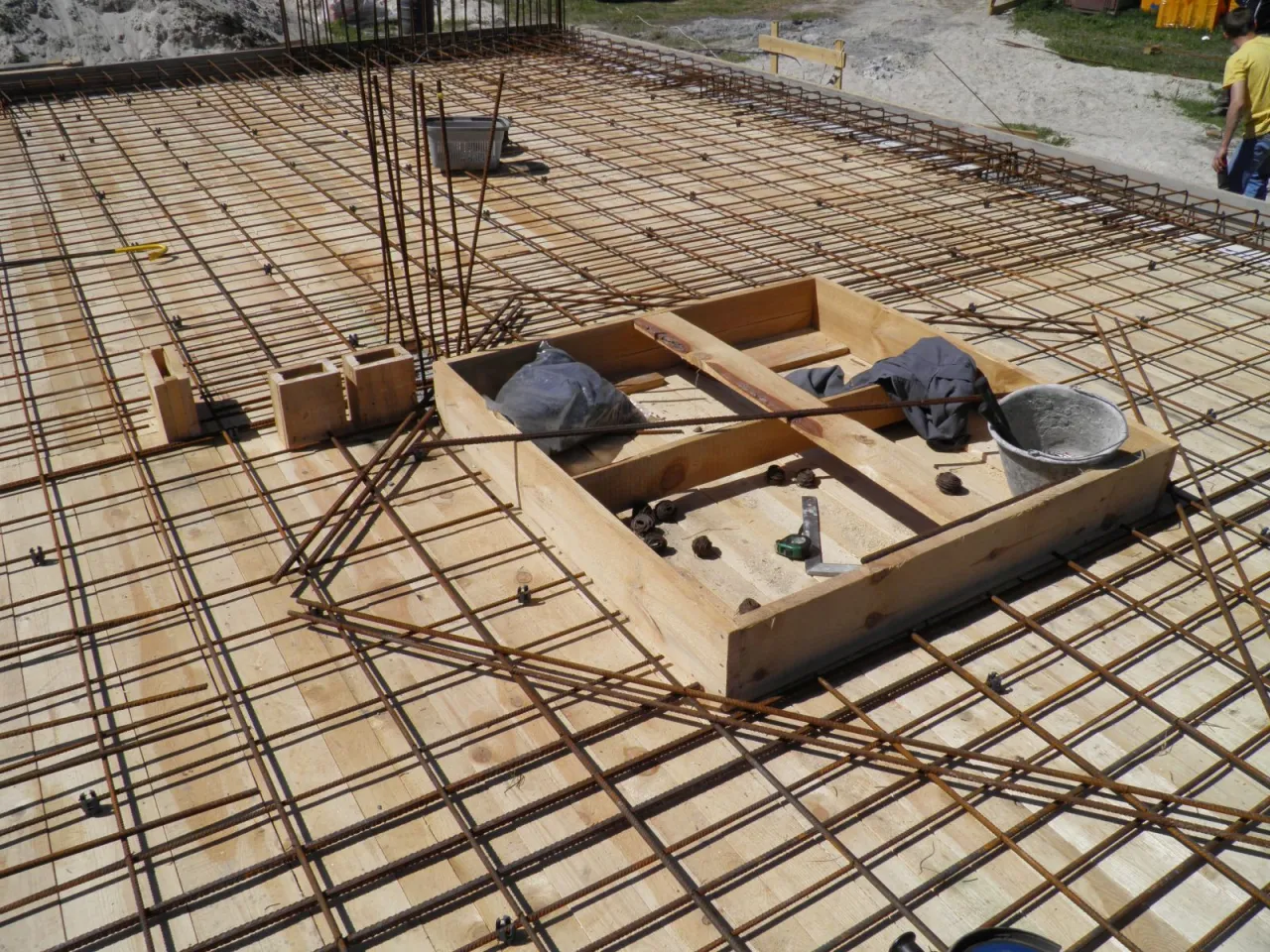

Zbrojenie wokół otworów na schody i komin: jak prawidłowo wykonać wymiany?

Otwory w płycie stropowej, czy to na klatkę schodową, komin, czy instalacje, zawsze stanowią osłabienie konstrukcji. Wymagają one specjalnego traktowania w postaci dodatkowego zbrojenia, tzw. wymianów. Wokół otworu należy ułożyć pręty dozbrajające, które przejmują siły z prętów przeciętych przez otwór. Łączny przekrój tych prętów dozbrajających nie powinien być mniejszy niż przekrój prętów przeciętych. Ponadto, w narożach otworów, aby zapobiec koncentracji naprężeń i pęknięciom, często stosuje się ukośne pręty zbrojeniowe. Pamiętajmy, że każdy otwór musi być wykonany zgodnie z projektem, a jego obramowanie zbrojeniowe jest kluczowe dla bezpieczeństwa.

Problem narożników: jak uniknąć ich podnoszenia i pękania?

Narożniki płyt swobodnie podpartych, zwłaszcza tych o znacznych rozpiętościach, są miejscami szczególnymi. Pod wpływem obciążeń i skręcania mają tendencję do podnoszenia się i pękania. Aby temu zapobiec, w narożach stosuje się dodatkowe zbrojenie górne i dolne, często układane ukośnie lub w formie siatki. To zbrojenie ma za zadanie przejąć naprężenia rozciągające wynikające ze skręcania płyty, zapewniając jej stabilność i estetykę bez niepożądanych zarysowań.

Strefa przy słupie: jak zabezpieczyć płytę przed przebiciem?

Strefy przypodporowe, szczególnie te w rejonie słupów, są narażone na bardzo wysokie naprężenia ścinające, które mogą prowadzić do zjawiska przebicia płyty czyli "wypchnięcia" fragmentu płyty przez słup. Aby temu zapobiec, w tych obszarach stosuje się specjalne zbrojenie. Oprócz standardowego zbrojenia górnego, projektant może przewidzieć dodatkowe elementy, takie jak strzemiona (tzw. "kaptury") lub trzpienie zbrojeniowe, które zwiększają odporność płyty na przebicie. To kluczowy element bezpieczeństwa, którego nie wolno bagatelizować.

Zbrojenie wieńca jako integralna część stropu: jak je poprawnie połączyć?

Wieniec żelbetowy to poziomy element konstrukcyjny, który opasa budynek na poziomie stropu, usztywniając go i rozkładając obciążenia. Jest on integralną częścią stropu i musi być z nim prawidłowo połączony. Zbrojenie stropu powinno być odpowiednio zakotwione w wieńcu, a pręty wieńca powinny być połączone ze zbrojeniem stropu. Zapewnia to ciągłość konstrukcyjną i sprawia, że wieniec i strop pracują jako jeden, spójny element. Niewłaściwe połączenie może prowadzić do powstawania pęknięć na styku stropu ze ścianą oraz osłabienia całej konstrukcji.

Najczęstsze i najdroższe błędy przy zbrojeniu płyty stropowej: jak ich unikać

Niestety, na budowach często spotykam się z błędami, które mogą mieć katastrofalne skutki. Jako inżynier, zawsze staram się edukować wykonawców, aby unikali tych pułapek.

Błąd nr 1: Zbyt mała długość zakładów prętów

To jeden z najgroźniejszych błędów. Jeśli pręty są łączone na zakład, a jego długość jest mniejsza niż wymagana w projekcie, nie są w stanie przenieść pełnych sił rozciągających. W efekcie, w miejscu zakładu może dojść do zerwania ciągłości zbrojenia, co drastycznie obniża nośność stropu i może prowadzić do jego awarii. Zawsze należy dokładnie sprawdzić długość zakładów zgodnie z dokumentacją projektową.

Błąd nr 2: Brak lub niewłaściwa otulina zbrojenia

Brak podkładek dystansowych lub ich niewłaściwe użycie prowadzi do tego, że zbrojenie leży bezpośrednio na szalunku lub jest zbyt blisko powierzchni betonu. To z kolei oznacza niewystarczającą otulinę betonową. Konsekwencją jest szybka korozja stali pod wpływem wilgoci i tlenu, co osłabia pręty i prowadzi do pękania betonu. Strop traci swoją trwałość i estetykę.

Błąd nr 3: Pominięcie zbrojenia górnego nad podporami

Niestety, często wykonawcy, chcąc zaoszczędzić czas lub materiał, pomijają zbrojenie górne nad podporami. Jak już wspomniałem, to zbrojenie przejmuje momenty ujemne. Jego brak prowadzi do powstawania pęknięć i zarysowań w górnej części stropu nad ścianami i belkami, co obniża estetykę i trwałość konstrukcji, a w skrajnych przypadkach może prowadzić do jej uszkodzenia.

Błąd nr 4: Stosowanie zardzewiałej lub zanieczyszczonej stali

Stal zbrojeniowa, która jest pokryta grubą, łuszczącą się rdzą lub zanieczyszczona smarami czy błotem, traci swoją przyczepność do betonu. Oznacza to, że nie jest w stanie skutecznie współpracować z betonem w przenoszeniu obciążeń. Zawsze należy używać czystej stali, a jeśli rdza jest zbyt zaawansowana, pręty powinny zostać wymienione lub odpowiednio oczyszczone.

• Niewłaściwy rozstaw lub średnica prętów: Zmiana tych parametrów bez zgody projektanta może prowadzić do niedostatecznej nośności lub nadmiernego ugięcia stropu.
• Brak dodatkowego zbrojenia przy otworach: Osłabia płytę w newralgicznych miejscach, prowadząc do pęknięć i zmniejszenia bezpieczeństwa.
• Niewłaściwe zakotwienie prętów w wieńcach: Osłabia połączenie stropu z wieńcem, co może prowadzić do pęknięć na styku i utraty ciągłości konstrukcyjnej.
• Brak stabilizacji zbrojenia przed betonowaniem: Zbrojenie może się przesunąć podczas wylewania betonu, co skutkuje jego niewłaściwym położeniem i obniżeniem nośności.

Przeczytaj również: Kobyłki zbrojeniowe: Sekret trwałego żelbetu. Uniknij błędów!

Odbiór zbrojenia: co sprawdzić przed betonowaniem

Zanim beton zaleje zbrojenie, kierownik budowy lub inspektor nadzoru musi przeprowadzić szczegółowy odbiór. To ostatni moment na korekty, dlatego lista kontrolna jest tu nieoceniona. Oto, co ja zawsze sprawdzam:

• Zgodność z projektem:
  • Czy średnice prętów (głównych, rozdzielczych, dozbrajających) są zgodne z rysunkami?
  • Czy rozstaw prętów jest prawidłowy w każdym kierunku?
  • Czy długości zakładów prętów są zgodne z wymaganiami projektowymi i normowymi?
  • Czy długości i kształty zakotwień prętów w wieńcach i belkach są poprawne?
• Prawidłowa otulina:
  • Czy zastosowano odpowiednie podkładki dystansowe (grzybki, żabki) w wystarczającej ilości?
  • Czy otulina dolna, górna i boczna jest zgodna z projektem (zazwyczaj 2-2,5 cm)?
• Czystość zbrojenia:
  • Czy pręty są wolne od luźnej rdzy, smarów, błota, farb i innych zanieczyszczeń?
• Poprawność wykonania zbrojenia w miejscach krytycznych:
  • Otwory: Czy wymiany wokół otworów są wykonane prawidłowo? Czy są ukośne pręty w narożach otworów?
  • Narożniki: Czy zbrojenie górne i dolne w narożnikach jest zgodne z projektem?
  • Podpory (słupy): Czy zbrojenie na przebicie (strzemiona, trzpienie) jest wykonane zgodnie z projektem?
  • Wieńce: Czy zbrojenie stropu jest prawidłowo zakotwione w wieńcach, a zbrojenie wieńca jest ciągłe?
• Ogólna stabilność i zabezpieczenie zbrojenia:
  • Czy całe zbrojenie jest stabilne i sztywno połączone drutem wiązałkowym, aby nie uległo przesunięciu podczas betonowania?
  • Czy nie ma widocznych uszkodzeń prętów (np. zgięć, pęknięć)?
