Zbrojenie ścian żelbetowych: Eurokod 2 i 4 błędy, których unikniesz

Zbrojenie ścian żelbetowych to proces osadzania stalowych prętów w konstrukcji betonowej, który ma na celu zwiększenie jej wytrzymałości na rozciąganie i zginanie. Prawidłowe wykonanie zbrojenia jest absolutnie kluczowe dla bezpieczeństwa, trwałości oraz stabilności całej konstrukcji budynku. To właśnie stal przejmuje naprężenia, których sam beton nie jest w stanie efektywnie przenieść.

Dlatego też, jako inżynier z wieloletnim doświadczeniem, zawsze podkreślam, że prawidłowe zbrojenie ścian stanowi fundament bezpieczeństwa budynku. To nie jest element, na którym można oszczędzać czy do którego można podchodzić z mniejszą precyzją. Odpowiednie ułożenie i zabezpieczenie stali decyduje o tym, czy konstrukcja będzie stabilna i odporna na wszelkie obciążenia przez dziesięciolecia.

Rola zbrojenia w konstrukcji żelbetowej

Zbrojenie w ścianach żelbetowych odgrywa fundamentalną rolę, która wykracza daleko poza proste "pręty w betonie". Beton, choć wytrzymały na ściskanie, jest słaby na rozciąganie. Stal zbrojeniowa, charakteryzująca się wysoką wytrzymałością na rozciąganie, doskonale uzupełnia tę słabość. W efekcie powstaje materiał kompozytowy żelbet który efektywnie przenosi zarówno naprężenia ściskające, jak i rozciągające. To zbrojenie zapewnia integralność konstrukcji, zapobiegając jej pękaniu i deformacji pod wpływem obciążeń zewnętrznych, termicznych czy sejsmicznych.

Konsekwencje błędów wykonawczych: od pęknięć po katastrofę budowlaną

Zasady zbrojenia ścian według Eurokodu 2

Przechodząc do konkretów, zasady zbrojenia ścian żelbetowych są jasno określone w normie PN-EN 1992-1-1, znanej szerzej jako Eurokod 2. To właśnie ona stanowi podstawę dla każdego odpowiedzialnego projektanta i wykonawcy.

Minimalne i maksymalne zbrojenie pionowe: jak obliczyć wymaganą ilość stali?

Zgodnie z PN-EN 1992-1-1, minimalne pole przekroju zbrojenia pionowego (A_s,v) w ścianach żelbetowych powinno wynosić co najmniej 0,002 pola przekroju betonu (A_c). Jest to wartość niezbędna do zapewnienia podstawowej wytrzymałości i kontroli zarysowań. Z kolei maksymalne pole przekroju zbrojenia pionowego to 0,04 A_c. Warto jednak pamiętać, że w praktyce budowlanej, poza miejscami zakładów, rzadko przekracza się wartość 0,02 A_c, aby uniknąć problemów z zagęszczaniem betonu i zapewnić odpowiednie otulenie prętów.

Zbrojenie poziome: klucz do kontroli skurczu i zarysowań

Zbrojenie poziome (A_s,h) jest równie istotne, choć często niedoceniane. Jego głównym zadaniem jest kontrola skurczu betonu oraz ograniczenie szerokości zarysowań, które mogą powstawać na skutek obciążeń termicznych czy osiadania. Norma Eurokod 2 wymaga, aby zbrojenie poziome było umieszczone przy każdej powierzchni ściany. Co więcej, jego minimalny przekrój nie może być mniejszy niż 25% przekroju zbrojenia pionowego lub 0,001 A_c. To zapewnia, że ściana będzie w stanie skutecznie radzić sobie z naprężeniami rozciągającymi w kierunku poziomym.

Kiedy konieczne jest zbrojenie poprzeczne (strzemiona)?

Zbrojenie poprzeczne, czyli strzemiona, w ścianach żelbetowych nie zawsze jest wymagane, ale staje się niezbędne w określonych sytuacjach. Przede wszystkim, jest ono konieczne, gdy pole przekroju zbrojenia pionowego jest większe niż 0,02 A_c. W takich przypadkach stosuje się zasady projektowania i wykonawstwa analogiczne do tych dla słupów, co ma na celu zapobieganie wyboczeniu prętów pionowych. Dodatkowo, zaleca się stosowanie co najmniej 4 łączników na m² w sytuacji, gdy zbrojenie główne znajduje się blisko powierzchni ściany, co poprawia współpracę betonu ze stalą i ogranicza ryzyko odprysków.

Dopuszczalny rozstaw prętów: jak gęsto układać zbrojenie, by spełnić wymogi?

Odpowiedni rozstaw prętów jest kluczowy zarówno dla efektywności zbrojenia, jak i dla prawidłowego zagęszczenia betonu. Normy jasno określają te wartości:

• Pręty pionowe: Rozstaw nie powinien przekraczać trzykrotności grubości ściany ani 400 mm.
• Pręty poziome: Rozstaw nie powinien być większy niż 400 mm.

Warto również wspomnieć, że ze względów technologicznych, aby możliwe było prawidłowe ułożenie i otulenie zbrojenia oraz efektywne zagęszczenie betonu, minimalna grubość ściany żelbetowej nie powinna być mniejsza niż 150 mm. Pamiętajmy, że zbyt gęste zbrojenie może utrudnić prawidłowe wibrowanie betonu, prowadząc do pustek i osłabienia konstrukcji.

Materiały i narzędzia do zbrojenia ścian

Wybór odpowiednich materiałów i narzędzi to podstawa sprawnego i poprawnego wykonania zbrojenia. Nie ma tu miejsca na kompromisy, bo jakość tych elementów bezpośrednio przekłada się na trwałość konstrukcji.

Jaka stal na zbrojenie ścian? Przegląd klas i średnic prętów

Dobór odpowiedniej klasy i średnicy stali zbrojeniowej jest zawsze zgodny z projektem konstrukcyjnym, który uwzględnia obciążenia i warunki eksploatacji. W budownictwie powszechnie stosuje się stale o wysokiej plastyczności, takie jak B500SP (dawniej A-IIIN) czy B500B (dawniej A-IIIN). Klasa stali określa jej wytrzymałość na rozciąganie i plastyczność, natomiast średnica prętów jest dobierana w zależności od wymaganej powierzchni przekroju zbrojenia. Zawsze należy upewnić się, że dostarczona stal posiada odpowiednie certyfikaty i spełnia wymagania normowe.

Gotowe siatki zbrojeniowe czy pręty wiązane na budowie: co wybrać?

Decyzja o wyborze między gotowymi siatkami zbrojeniowymi a prętami wiązanymi na budowie zależy od wielu czynników, w tym od skomplikowania projektu, dostępnego czasu i kosztów. Oba rozwiązania mają swoje zalety i wady, które przedstawiam w poniższej tabeli:

Niezbędnik zbrojarza: narzędzia do cięcia, gięcia i wiązania stali

Do efektywnej i bezpiecznej pracy ze zbrojeniem niezbędny jest odpowiedni zestaw narzędzi. Oto podstawowy ekwipunek każdego zbrojarza:

• Nożyce do prętów (ręczne lub hydrauliczne) do precyzyjnego cięcia stali.
• Giętarki (ręczne lub elektryczne) do kształtowania prętów zgodnie z projektem.
• Wiązarki (ręczne lub automatyczne) do szybkiego i pewnego łączenia prętów drutem wiązałkowym.
• Klucze do wiązania do ręcznego wiązania drutu.
• Miary, poziomice, markery do dokładnego wyznaczania i kontroli rozstawu oraz położenia zbrojenia.
• Podkładki dystansowe i listwy dystansowe do zapewnienia odpowiedniej otuliny betonowej.

Zbrojenie ściany żelbetowej krok po kroku

Prawidłowy montaż zbrojenia wymaga metodycznego podejścia i przestrzegania ustalonej kolejności działań. Jako praktyk, zawsze zalecam trzymanie się poniższych kroków, aby uniknąć kosztownych błędów.

Przygotowanie i montaż szkieletu: od wyznaczenia osi po ustawienie pierwszych prętów

Montaż zbrojenia to proces wieloetapowy, który rozpoczyna się długo przed ułożeniem pierwszego pręta. Oto kluczowe kroki:

1. Wyznaczenie osi i obrysów ścian: Na fundamencie lub stropie, za pomocą niwelatora i miary, precyzyjnie wyznaczamy osie i obrysy przyszłych ścian. Jest to podstawa dla prawidłowego pozycjonowania zbrojenia.
2. Przygotowanie i montaż prętów startowych ("włosów"): Z fundamentu lub stropu muszą wystawać odpowiednio przygotowane pręty startowe, zwane potocznie "włosami". Służą one do połączenia zbrojenia ściany z elementem nośnym poniżej, zapewniając ciągłość konstrukcyjną. Muszą być one odpowiednio zakotwione i wystawać na właściwą wysokość.
3. Ustawianie prętów pionowych i poziomych: Zgodnie z projektem, rozpoczynamy ustawianie prętów pionowych, łącząc je z prętami startowymi. Następnie montujemy pręty poziome, tworząc siatkę zbrojeniową. Należy pamiętać o zachowaniu odpowiednich rozstawów i otuliny.
4. Tworzenie siatki zbrojeniowej: Pręty pionowe i poziome są ze sobą wiązane w punktach przecięcia, tworząc stabilny szkielet. W przypadku ścian dwuwarstwowych, tworzymy dwie takie siatki, które są ze sobą połączone łącznikami.

Techniki wiązania prętów: jak zapewnić stabilność konstrukcji zbrojenia?

Wiązanie prętów zbrojeniowych to czynność, która ma na celu przede wszystkim stabilizację szkieletu, utrzymanie odpowiedniego rozstawu prętów podczas betonowania oraz zapewnienie ich współpracy w konstrukcji. Nie jest to element przenoszący główne obciążenia, ale kluczowy dla zachowania geometrii zbrojenia. Do wiązania używa się zazwyczaj drutu wiązałkowego. Podstawowe techniki wiązania to: wiązanie pojedyncze (najprostsze, stosowane w mniej obciążonych miejscach), wiązanie krzyżowe (bardziej stabilne, powszechnie stosowane) oraz wiązanie podwójne (najmocniejsze, dla większych średnic prętów lub w miejscach krytycznych). Ważne jest, aby wiązania były solidne, ale nie zaciskały prętów zbyt mocno, aby nie uszkodzić ich powierzchni.

Otulina: klucz do trwałości. Jak zapewnić jej prawidłową grubość?

Otulina betonowa to warstwa betonu, która chroni stal zbrojeniową przed korozją, ogniem oraz uszkodzeniami mechanicznymi. Jej prawidłowa grubość jest absolutnie kluczowa dla trwałości całej konstrukcji. Minimalne wartości otuliny są ściśle określone w normach i zależą od klasy ekspozycji, czyli warunków środowiskowych, w jakich będzie pracować konstrukcja. Na przykład, wewnątrz budynków (klasa ekspozycji XC1) minimalna otulina wynosi zazwyczaj około 20-25 mm. Dla konstrukcji narażonych na zmienne warunki atmosferyczne (klasa XC4) jest to około 30 mm, natomiast w kontakcie z gruntem (klasa XC2) nawet 40-50 mm. Aby zapewnić właściwą grubość otuliny, stosuje się specjalne podkładki dystansowe (np. betonowe, plastikowe) oraz listwy dystansowe, które utrzymują pręty w odpowiedniej odległości od deskowania.

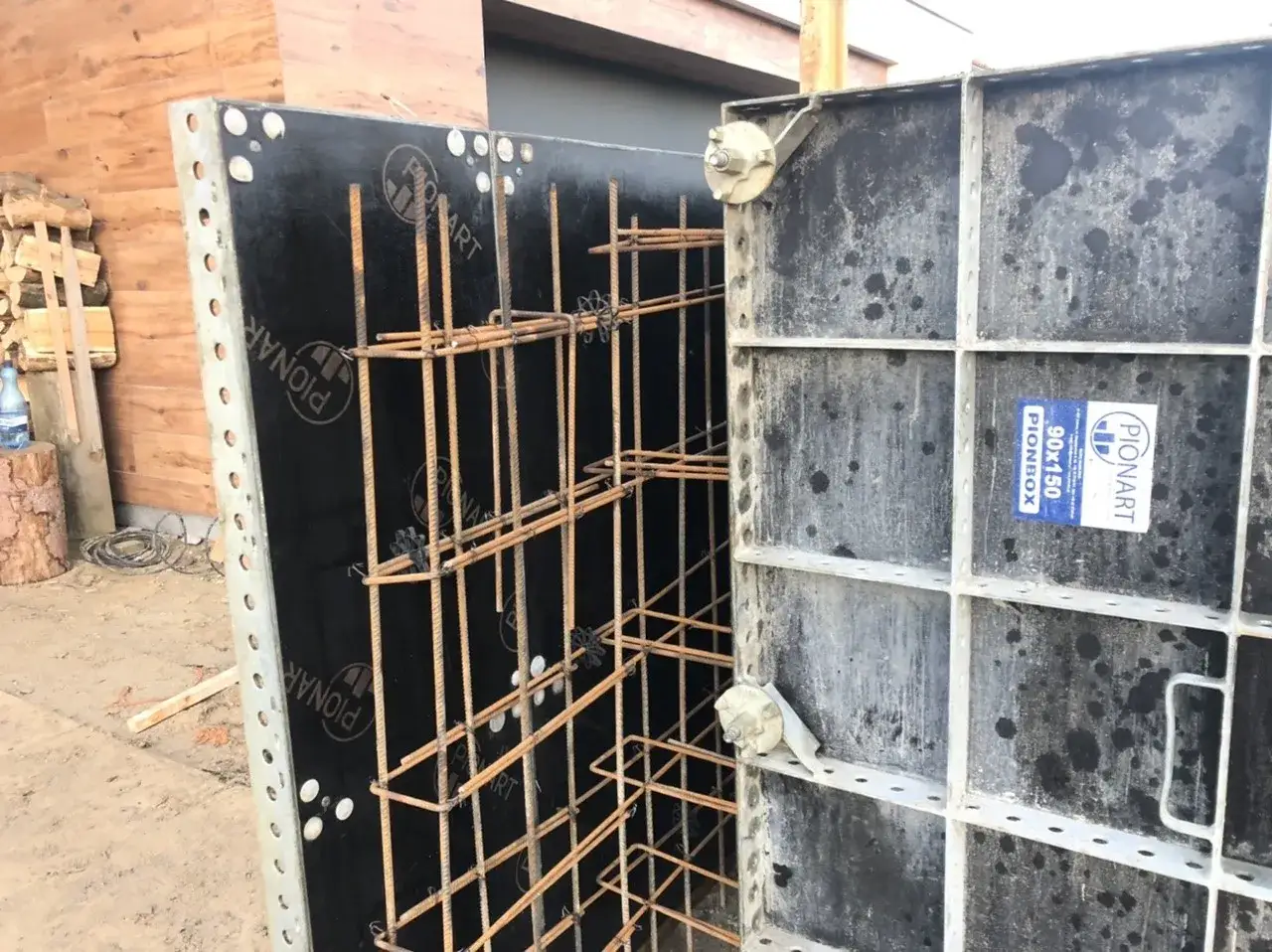

Stabilizacja szkieletu zbrojeniowego w deskowaniu przed betonowaniem

Po zakończeniu montażu i wiązania zbrojenia, niezwykle ważnym etapem jest jego stabilizacja w deskowaniu. Ma to na celu zapobieganie przemieszczeniu, deformacji lub uszkodzeniu całego szkieletu zbrojeniowego podczas wylewania i zagęszczania betonu. Niestabilne zbrojenie może skutkować nieprawidłową otuliną, zmianą rozstawu prętów, a nawet ich uszkodzeniem, co bezpośrednio wpłynie na nośność i trwałość ściany. Stabilizację wykonuje się poprzez odpowiednie podparcie zbrojenia, zakotwienie go do elementów konstrukcyjnych lub deskowania, a także poprzez zastosowanie dodatkowych rozpórek i ściągów.

Zbrojenie w strefach krytycznych

Niektóre obszary ścian żelbetowych są szczególnie narażone na koncentrację naprężeń i wymagają specjalnego podejścia do zbrojenia. Pominięcie tych detali może prowadzić do poważnych problemów konstrukcyjnych.

Jak prawidłowo zazbroić narożniki ścian, by zapewnić ciągłość konstrukcji?

Narożniki ścian to strefy, w których dochodzi do koncentracji naprężeń, dlatego zapewnienie ciągłości zbrojenia jest tam absolutnie kluczowe. Aby przenieść te naprężenia i zapobiec pęknięciom, stosuje się kilka rozwiązań. Najczęściej używa się dodatkowych prętów w kształcie litery "L", które są odpowiednio zakotwione w obu prostopadłych ścianach. Inną metodą jest odpowiednie odgięcie i zakotwienie prętów głównych, tak aby ich długość zakotwienia była wystarczająca do przeniesienia sił. Ważne jest, aby te pręty były odpowiednio rozmieszczone i wiązane, tworząc efektywny system przenoszenia obciążeń w narożnikach.

Zbrojenie wokół otworów okiennych i drzwiowych: jak uniknąć pęknięć?

Otwory w ścianach, takie jak te na okna czy drzwi, stanowią naturalne punkty osłabienia konstrukcji i są miejscami, gdzie najczęściej pojawiają się pęknięcia. Aby temu zapobiec, konieczne jest zastosowanie specjalnego zbrojenia. Wokół krawędzi otworów stosuje się pręty proste, które wzmacniają te obszary. Dodatkowo, w narożnikach otworów, gdzie koncentracja naprężeń jest największa, układa się pręty ukośne (tzw. "wąsy"). Ich zadaniem jest rozproszenie naprężeń i zapobieganie powstawaniu pęknięć ukośnych, które są typowe dla tych stref.

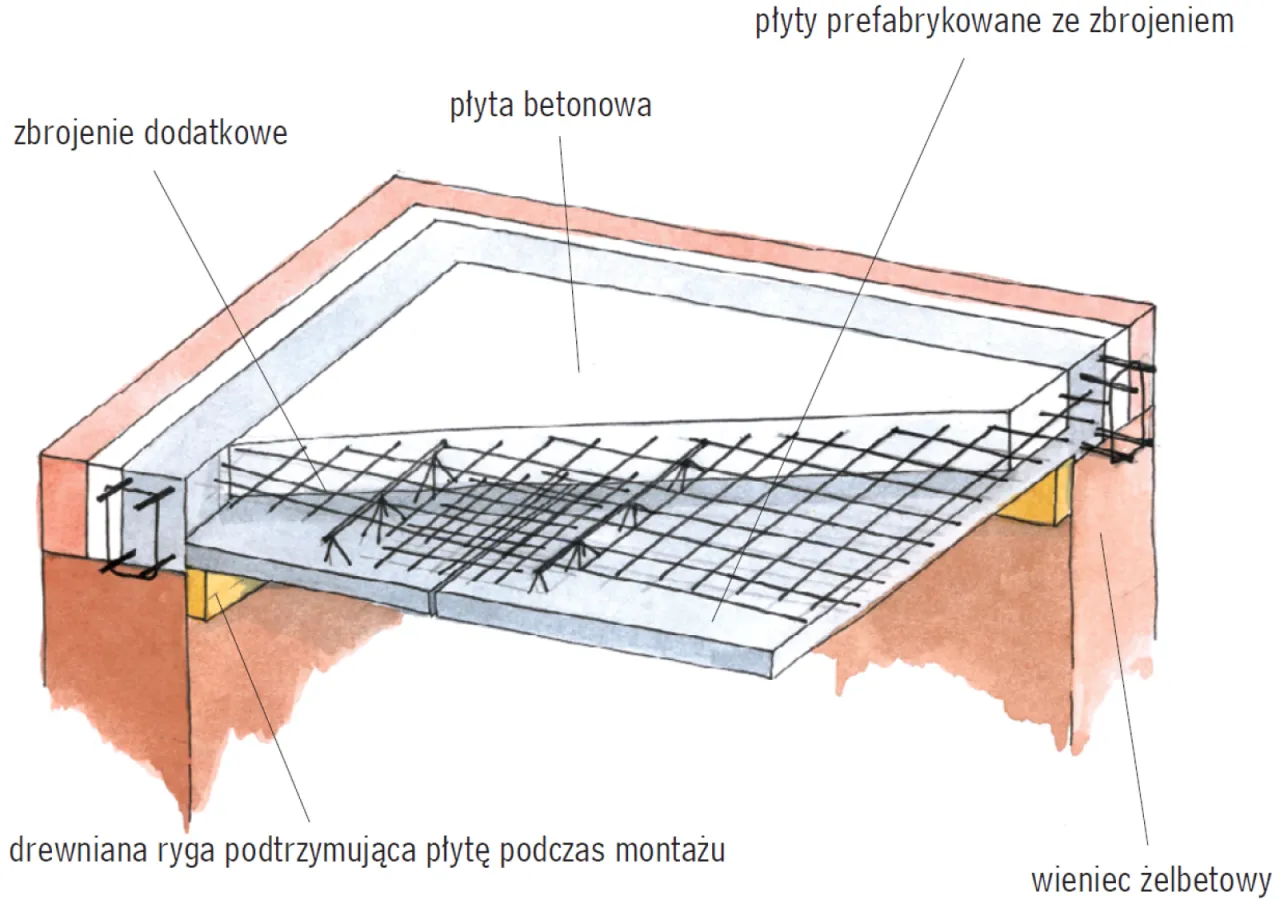

Połączenie ściany ze stopą fundamentową i stropem: detale wykonawcze

Prawidłowe połączenie zbrojenia ściany z sąsiednimi elementami konstrukcyjnymi, takimi jak fundament czy strop, jest fundamentalne dla zapewnienia ciągłości konstrukcyjnej całego budynku. To właśnie w tych miejscach obciążenia są przenoszone między elementami. Zbrojenie ściany musi być odpowiednio zakotwione w fundamencie (za pomocą prętów startowych) i w stropie (za pomocą prętów przechodzących lub zakotwionych w płycie stropowej). Należy zwrócić szczególną uwagę na długości zakładów i zakotwień, które muszą być zgodne z projektem, aby zapewnić efektywne przenoszenie sił i uniknąć lokalnych uszkodzeń.

Wzmocnienie swobodnych krawędzi ściany: kiedy i jak to robić?

Swobodne krawędzie ściany, takie jak jej końce czy krawędzie przy otworach, są bardziej podatne na uszkodzenia i pęknięcia. Aby poprawić ich sztywność i zapobiec powstawaniu rys, należy je odpowiednio wzmocnić. Najczęściej stosuje się w tym celu klamry lub pręty w kształcie litery "U", które oplatają zbrojenie główne, zwiększając jego stabilność i odporność na lokalne obciążenia. Takie wzmocnienia są szczególnie ważne w ścianach o dużej smukłości lub w miejscach, gdzie przewiduje się koncentrację obciążeń.

Najczęstsze błędy przy zbrojeniu ścian

Nawet doświadczeni wykonawcy mogą popełnić błędy, dlatego tak ważna jest świadomość najczęstszych pomyłek. Jako ekspert, widziałem ich wiele, a ich konsekwencje bywają bardzo kosztowne.

Błąd #1: Zbyt mała lub zbyt duża otulina zbrojenia

Nieprawidłowa grubość otuliny to jeden z najczęstszych i najbardziej szkodliwych błędów. Zbyt mała otulina (np. poniżej 20 mm) prowadzi do szybkiej korozji stali, ponieważ wilgoć i agresywne czynniki chemiczne łatwiej docierają do prętów. Korozja stali powoduje jej zwiększenie objętości, co prowadzi do spękań i odpadania betonu, a w konsekwencji do obniżenia nośności i trwałości konstrukcji. Z kolei zbyt duża otulina, choć rzadsza, również jest problemem. Zmniejsza ona efektywną wysokość przekroju żelbetowego, co może prowadzić do zmniejszenia nośności elementu. Dodatkowo, w przypadku pożaru, zbyt duża otulina może spowodować szybsze klawiszowanie betonu.

Błąd #2: Niewłaściwa średnica lub rozstaw prętów w stosunku do projektu

Każdy projekt konstrukcyjny jest wynikiem szczegółowych obliczeń, które określają wymaganą średnicę i rozstaw prętów zbrojeniowych. Niezgodność z tymi wytycznymi jest poważnym błędem. Zastosowanie prętów o zbyt małej średnicy lub w zbyt małej ilości skutkuje niewystarczającą nośnością elementu, co może prowadzić do jego uszkodzenia, a nawet zawalenia. Z kolei zbyt duży rozstaw prętów może prowadzić do niewystarczającej kontroli zarysowań, a zbyt mały do problemów z zagęszczaniem betonu i tworzenia pustek. W obu przypadkach konsekwencje są negatywne dla bezpieczeństwa i trwałości konstrukcji.

Błąd #3: Nieprawidłowa długość zakładów i brak ciągłości zbrojenia

Zakłady prętów to miejsca, w których dwa pręty są łączone na pewnej długości, aby zapewnić ciągłość przenoszenia sił rozciągających. Zbyt krótka długość zakładu oznacza, że siły nie zostaną w pełni przeniesione z jednego pręta na drugi, co osłabi konstrukcję w tym miejscu. Brak ciągłości zbrojenia, np. w narożnikach czy na połączeniach z innymi elementami, jest równie krytyczny. Prowadzi to do powstawania "zimnych styków" i osłabienia konstrukcji, która nie będzie w stanie efektywnie przenosić obciążeń. Pamiętajmy, że żelbet działa jako całość, a każda przerwa w ciągłości zbrojenia to potencjalne miejsce awarii.

Błąd #4: Zanieczyszczenie prętów i jego wpływ na przyczepność betonu

Czystość prętów zbrojeniowych przed betonowaniem jest często bagatelizowana, a ma ogromne znaczenie dla prawidłowej współpracy stali z betonem. Zanieczyszczenia takie jak gruba warstwa rdzy (nalot rdzawy jest dopuszczalny, ale rdza płatowa już nie), olej, błoto, farba czy resztki betonu znacząco obniżają przyczepność stali do betonu. Gdy przyczepność jest niewystarczająca, stal nie jest w stanie efektywnie przenosić naprężeń rozciągających na beton, co w konsekwencji obniża nośność całego elementu żelbetowego. Zawsze należy upewnić się, że zbrojenie jest czyste i wolne od szkodliwych zanieczyszczeń przed wylaniem betonu.

Kontrola i odbiór zbrojenia

Ostatnim, ale nie mniej ważnym etapem jest kontrola i odbiór wykonanego zbrojenia. To moment, w którym upewniamy się, że wszystko zostało wykonane zgodnie z projektem i sztuką budowlaną. Jako kierownik budowy, zawsze mam przy sobie checklistę, którą gorąco polecam każdemu.

Checklista dla kierownika budowy i inwestora

Przed betonowaniem ściany żelbetowej, każdy odpowiedzialny kierownik budowy lub inwestor powinien dokładnie sprawdzić następujące punkty:

• Zgodność średnic i klas stali zbrojeniowej z projektem: Sprawdź, czy użyto prętów o właściwej średnicy i klasie.
• Prawidłowy rozstaw prętów pionowych i poziomych: Zmierz odległości między prętami i porównaj z rysunkami.
• Długości zakładów i zakotwień: Upewnij się, że pręty są łączone na odpowiednich długościach i prawidłowo zakotwione.
• Prawidłowa grubość i równomierność otuliny betonowej: Sprawdź rozmieszczenie i stabilność podkładek dystansowych.
• Czystość zbrojenia (brak zanieczyszczeń): Upewnij się, że pręty są wolne od grubej rdzy, oleju, błota itp.
• Stabilność całego szkieletu zbrojeniowego w deskowaniu: Porusz zbrojeniem nie powinno się ono chwiać ani przemieszczać.
• Poprawność wykonania zbrojenia w strefach krytycznych (narożniki, otwory): Zwróć szczególną uwagę na dodatkowe pręty i ich rozmieszczenie w tych obszarach.

Przeczytaj również: Kobyłki zbrojeniowe: Sekret trwałego żelbetu. Uniknij błędów!

Wizualna ocena poprawności wykonania: na co patrzeć?

Oprócz szczegółowej checklisty, kluczowa jest również umiejętność wizualnej oceny zbrojenia. Doświadczone oko potrafi szybko wychwycić potencjalne problemy. Oto, na co zwracam uwagę:

• Czy pręty są proste i nie są zdeformowane? Zgięte pręty mogą świadczyć o niewłaściwym transporcie lub montażu.
• Czy wiązania są solidne i zapewniają stabilność? Luźne wiązania mogą prowadzić do przemieszczenia prętów podczas betonowania.
• Czy podkładki dystansowe są na miejscu i nie są uszkodzone? Ich brak lub uszkodzenie oznacza brak odpowiedniej otuliny.
• Czy nie ma widocznych uszkodzeń prętów (np. pęknięć, nadmiernej korozji)? Takie wady dyskwalifikują pręty.
• Czy ogólny układ zbrojenia jest zgodny z rysunkami projektowymi? Nawet bez szczegółowych pomiarów, ogólny schemat powinien się zgadzać.

Pamiętajmy, że każdy błąd na etapie zbrojenia jest niezwykle trudny i kosztowny do naprawienia po zabetonowaniu. Lepiej poświęcić dodatkowy czas na dokładną kontrolę, niż później borykać się z problemami konstrukcyjnymi.
