Zbrojenie ławy fundamentowej to jeden z tych etapów budowy, który często bywa niedoceniany, a jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całej konstrukcji budynku. To właśnie stalowe pręty ukryte w betonie odpowiadają za przenoszenie sił rozciągających, chroniąc fundament przed pęknięciami i zapewniając stabilność na lata. W tym artykule przeprowadzę Cię przez wszystkie etapy tego procesu, wyjaśniając zarówno "jak" coś zrobić, jak i "dlaczego" jest to tak ważne.
Zbrojenie ławy fundamentowej klucz do trwałości i bezpieczeństwa konstrukcji budynku
- Zbrojenie przenosi siły rozciągające, na które beton jest mało odporny, zapobiegając pęknięciom i uszkodzeniom.
- Stosuje się stal żebrowaną (np. B500) o średnicy 12-16 mm dla prętów głównych i 6-8 mm dla strzemion.
- Kluczowe jest zachowanie minimalnej 5 cm otuliny betonowej, chroniącej stal przed korozją.
- Pręty łączy się na zakład o długości co najmniej 40-krotności ich średnicy.
- Narożniki wymagają specjalnego zbrojenia (zagięte pręty, dodatkowe pręty w kształcie L) dla zapewnienia ciągłości konstrukcji.
- Najczęstsze błędy to brak otuliny, zbyt krótki zakład, użycie niewłaściwej stali lub zanieczyszczone pręty.
Rola zbrojenia: Czym jest i dlaczego sam beton nie wystarczy?
Zacznijmy od podstaw. Beton to materiał o imponującej wytrzymałości na ściskanie doskonale radzi sobie z obciążeniami, które próbują go zgniatać. Problem pojawia się, gdy na konstrukcję działają siły rozciągające, na przykład te wynikające z nierównomiernego osiadania gruntu, obciążeń od ścian czy wahań temperatury. W takich sytuacjach sam beton jest kruchy i podatny na pękanie. I tu właśnie wkracza zbrojenie! Stalowe pręty przejmują te siły rozciągające, tworząc swoisty "szkielet", który zapewnia ciągłość konstrukcji i chroni ją przed uszkodzeniami. Bez odpowiedniego zbrojenia, ława fundamentowa, mimo swojej masywności, byłaby znacznie bardziej narażona na pęknięcia i deformacje, co mogłoby zagrozić stabilności całego budynku.
Konsekwencje błędów na tym etapie: Jakie ryzyko niesie oszczędzanie na stali?
Jako ekspert z branży, zawsze powtarzam: nie ma miejsca na oszczędności kosztem bezpieczeństwa konstrukcji. Błędy popełnione na etapie zbrojenia ław fundamentowych to prosta droga do poważnych problemów. Mówimy tu o ryzyku powstawania niekontrolowanych pęknięć fundamentów, które z czasem mogą prowadzić do osłabienia całej konstrukcji i obniżenia nośności budynku. W skrajnych przypadkach, niewłaściwie wykonane zbrojenie może nawet zagrozić stabilności całej budowli, prowadząc do jej deformacji, a nawet katastrofy budowlanej. Oszczędności na stali zbrojeniowej, czy to poprzez zastosowanie mniejszej średnicy prętów, czy skrócenie długości zakładów, to jeden z najgroźniejszych błędów, który może kosztować znacznie więcej niż początkowe pozorne korzyści.
Materiały do zbrojenia ławy fundamentowej: co musisz przygotować?
Stal zbrojeniowa: Jaką klasę i średnicę prętów głównych wybrać (Ø12, Ø14, Ø16 mm)?
Wybór odpowiedniej stali to podstawa. Do prętów głównych w ławach fundamentowych najczęściej stosuje się stal żebrowaną klasy A-III lub AIIIN, zgodnie z normą PN-EN 10080, oznaczaną również jako B500. Dlaczego żebrowana? Ponieważ jej powierzchnia zapewnia znacznie lepszą przyczepność do betonu niż stal gładka, co jest kluczowe dla efektywnego przenoszenia naprężeń. Średnice prętów głównych wahają się zazwyczaj od 12 mm do 16 mm (Ø12, Ø14, Ø16 mm), a ich dokładny wybór zawsze powinien wynikać z projektu konstrukcyjnego. Nie wolno tu improwizować projektant dokładnie obliczył, jaka stal jest potrzebna do przeniesienia obciążeń.
Rola strzemion: Dlaczego pręty Ø6 mm są cichym bohaterem konstrukcji?
Strzemiona to często niedoceniane, ale niezwykle ważne elementy zbrojenia. To one, niczym kręgosłup, łączą pręty główne w spójny szkielet, utrzymując je w odpowiedniej pozycji i zapobiegając ich przesunięciom podczas betonowania. Ich rola nie ogranicza się jednak tylko do stabilizacji strzemiona przejmują również siły ścinające, które mogą występować w ławie. Typowa średnica prętów na strzemiona to 6 mm lub 8 mm. Mimo swojej mniejszej średnicy, są one absolutnie niezbędne do stworzenia trwałego i stabilnego zbrojenia.
Drut wiązałkowy i podkładki dystansowe: małe elementy, wielkie znaczenie
Dwa małe, ale niezastąpione elementy. Drut wiązałkowy służy do łączenia prętów zbrojeniowych zarówno prętów głównych ze strzemionami, jak i prętów głównych ze sobą na zakład. Pamiętaj, że wiązanie drutem ma na celu jedynie utrzymanie zbrojenia w odpowiedniej pozycji do momentu betonowania; to nie ono przenosi siły. Równie ważne są podkładki dystansowe (zwane też dystansami lub grzybkami). Te niewielkie elementy, wykonane z plastiku lub betonu, są absolutnie kluczowe dla zapewnienia odpowiedniej grubości otuliny betonowej. Bez nich stal leżałaby bezpośrednio na gruncie lub opierała się o szalunek, co prowadziłoby do jej korozji i osłabienia konstrukcji. To właśnie dzięki nim zbrojenie znajduje się dokładnie w centrum przekroju betonowego, gdzie najlepiej spełnia swoją funkcję.
Zbrojenie ławy fundamentowej: praktyczny przewodnik krok po kroku
Krok 1: Przygotowanie i czyszczenie prętów zbrojeniowych
Zanim przystąpisz do montażu, upewnij się, że pręty zbrojeniowe są odpowiednio przygotowane. Oznacza to przede wszystkim usunięcie wszelkich zanieczyszczeń. Rdza nalotowa, błoto, resztki oleju czy farby wszystko to może osłabić przyczepność stali do betonu, a tym samym zmniejszyć efektywność zbrojenia. Pręty powinny być czyste i suche. Jeśli masz do czynienia z dużą ilością rdzy płatkowej, która łatwo się kruszy, konieczne może być jej usunięcie szczotką drucianą. Pamiętaj, że czysta powierzchnia stali to lepsza współpraca z betonem i większa trwałość konstrukcji.

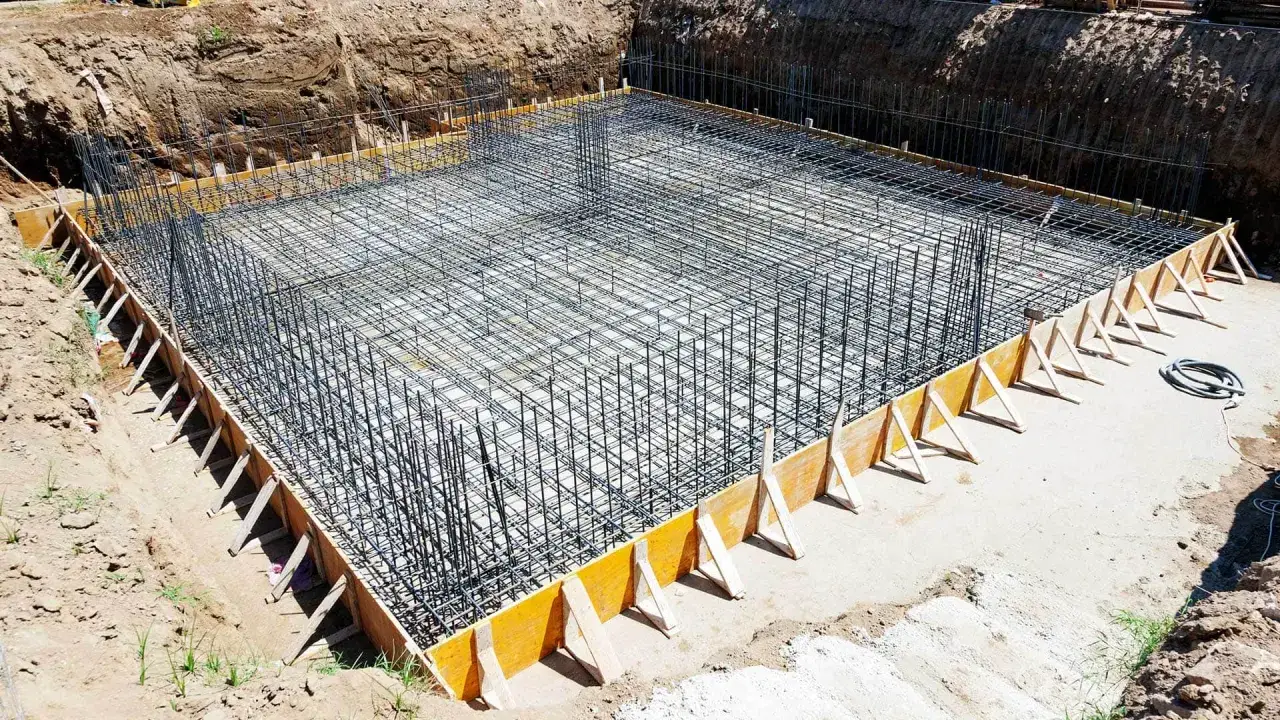

Krok 2: Tworzenie szkieletu: jak prawidłowo wiązać strzemiona z prętami głównymi?
Typowe zbrojenie ławy fundamentowej dla domu jednorodzinnego składa się zazwyczaj z czterech prętów głównych: dwóch na dole i dwóch na górze. Twoim zadaniem jest połączenie ich strzemionami, tworząc stabilny szkielet. Strzemiona należy rozmieścić w regularnych odstępach, zazwyczaj co 25-30 cm. Pamiętaj jednak o zagęszczeniu strzemion w narożnikach oraz w miejscach, gdzie ława łączy się z innymi elementami konstrukcyjnymi tam naprężenia są większe, więc i zbrojenie musi być gęstsze. Wiązanie prętów drutem wiązałkowym powinno być solidne, ale nie musi być bardzo ciasne jego celem jest utrzymanie prętów w pozycji do momentu zalania betonem.
Krok 3: Zapewnienie kluczowej otuliny: jak i gdzie stosować podkładki dystansowe?
Otulina betonowa to warstwa betonu, która otacza stal zbrojeniową, chroniąc ją przed korozją i zapewniając prawidłową współpracę obu materiałów. Dla ław fundamentowych minimalna grubość otuliny wynosi 5 cm. Aby ją zachować, musisz zastosować podkładki dystansowe. Układaj je pod dolnymi prętami zbrojenia, w regularnych odstępach, tak aby szkielet nie opierał się bezpośrednio na dnie wykopu czy szalunku. Podkładki te zapewniają, że po zalaniu betonem, stal będzie równomiernie otoczona odpowiednią warstwą ochronną. To jeden z tych detali, który ma ogromne znaczenie dla długowieczności fundamentu.Krok 4: Układanie gotowych szkieletów w wykopie lub szalunku
Gdy szkielety zbrojeniowe są już gotowe, nadszedł czas na ich precyzyjne ułożenie w przygotowanym wykopie lub szalunku. To etap, który wymaga staranności. Upewnij się, że zbrojenie jest stabilne i prawidłowo wypoziomowane. Sprawdź, czy podkładki dystansowe są na swoim miejscu i czy zapewniają wymaganą otulinę. Zbrojenie nie może dotykać ścianek szalunku ani dna wykopu. Wszelkie przesunięcia zbrojenia podczas betonowania mogą skutkować brakiem otuliny lub niewłaściwym położeniem prętów, co znacząco osłabi konstrukcję. Dlatego warto poświęcić temu etapowi odpowiednią uwagę i ewentualnie zastosować dodatkowe kliny czy podpórki, które zapewnią stabilność do momentu zalania betonem.
Prawidłowe łączenie prętów zbrojeniowych: kluczowe techniki
Łączenie na długości: Czym jest "zakład" i jaka jest jego minimalna, bezpieczna długość?
Rzadko kiedy dysponujemy prętami zbrojeniowymi o długości idealnie odpowiadającej całemu obwodowi fundamentu. Dlatego pręty muszą być łączone na długości. Najczęściej stosuje się metodę "na zakład", czyli pręty zachodzą na siebie na pewnej długości i są ze sobą wiązane drutem. To kluczowe, aby zapewnić ciągłość przenoszenia sił. Minimalna, bezpieczna długość zakładu to zazwyczaj 40-krotność średnicy pręta. Oznacza to, że dla pręta o średnicy 12 mm, zakład powinien wynosić co najmniej 48 cm. Nigdy nie skracaj tej wartości, bo osłabisz całe zbrojenie w miejscu połączenia.
Zbrojenie narożników: Jak prawidłowo wykonać połączenie w kształcie litery L, by uniknąć pęknięć?
Narożniki to newralgiczne punkty każdej konstrukcji, gdzie koncentrują się naprężenia. Zbrojenie narożników musi być wykonane ze szczególną starannością, aby zapobiec pęknięciom. Najlepszą praktyką jest zaginanie prętów głównych pod kątem 90 stopni i wypuszczanie ich na odpowiednią długość zakładu w ławę prostopadłą. Dzięki temu uzyskujemy ciągłość zbrojenia w narożniku. Często stosuje się również dodatkowe pręty narożne w kształcie litery "L", które wzmacniają to połączenie. Pamiętaj, że zagięcia prętów powinny być wykonywane na odpowiednich promieniach, aby nie osłabić stali.
Połączenie ławy zewnętrznej z wewnętrzną: jak zapewnić ciągłość konstrukcji?
W przypadku fundamentów, gdzie występują ławy wewnętrzne (np. pod ścianami nośnymi wewnątrz budynku), niezwykle ważne jest zapewnienie ich prawidłowego połączenia z ławami zewnętrznymi. Tu również kluczowe jest zachowanie ciągłości zbrojenia. Pręty zbrojeniowe z ław wewnętrznych powinny być zagięte i wpuszczone w ławy zewnętrzne na odpowiednią długość zakładu, zgodnie z projektem. To gwarantuje, że obciążenia z wewnętrznych ścian będą równomiernie przenoszone na cały fundament, a konstrukcja będzie pracować jako spójna całość. Ignorowanie tego aspektu może prowadzić do powstawania pęknięć w miejscach styku, osłabiając całą konstrukcję.

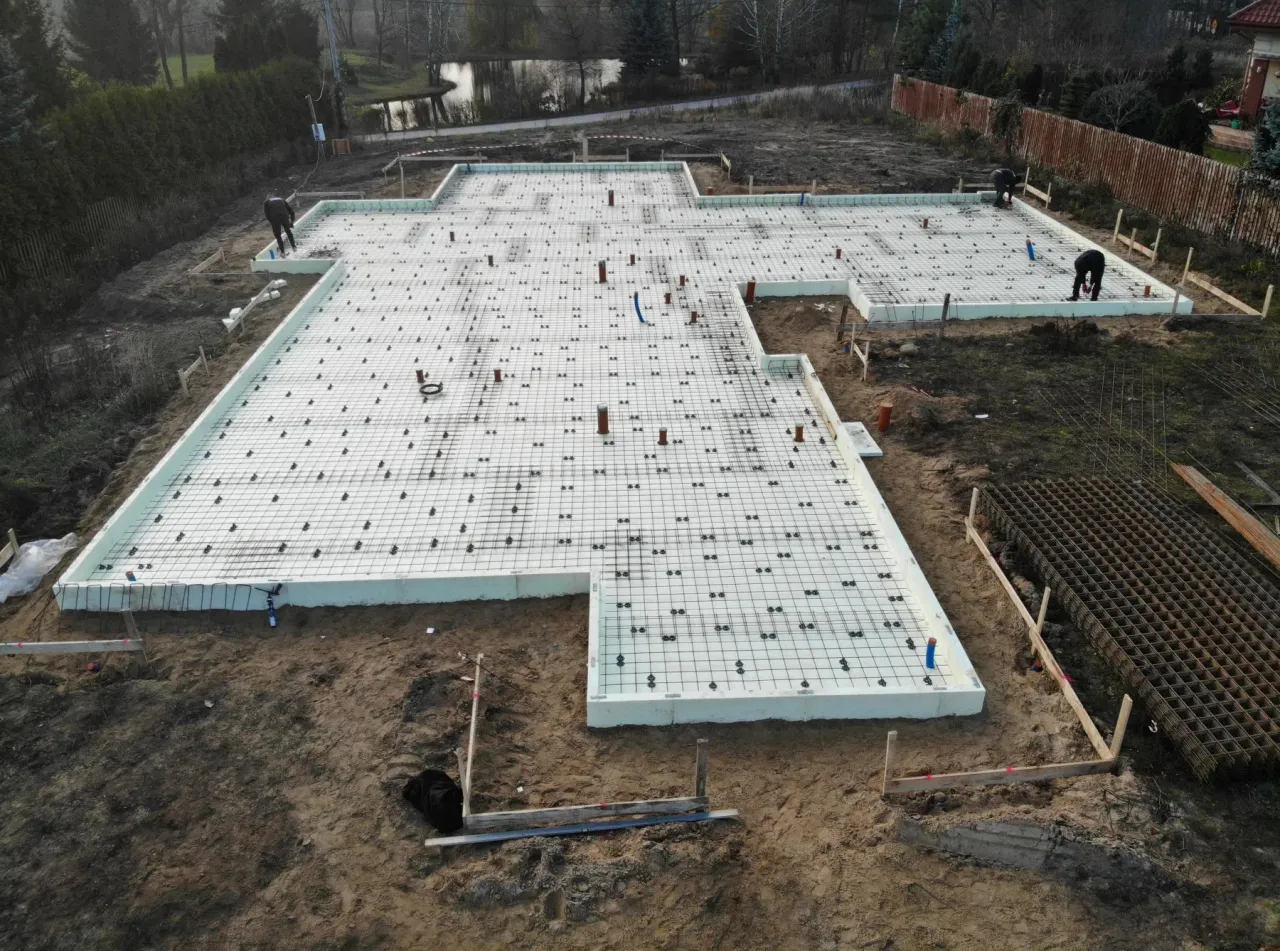

Unikaj tych błędów: najczęstsze pułapki przy zbrojeniu ław
Błąd nr 1: Zbyt mała lub zerowa otulina betonowa prosta droga do korozji
To jeden z najczęściej popełnianych błędów, który ma katastrofalne skutki. Brak lub zbyt mała otulina betonowa (czyli warstwa betonu chroniąca stal) sprawia, że pręty zbrojeniowe są narażone na bezpośredni kontakt z wilgocią i tlenem. To prosta droga do szybkiej korozji stali. Zardzewiałe zbrojenie traci swoją wytrzymałość, zwiększa objętość, co prowadzi do pękania betonu i ostatecznie osłabia całą konstrukcję fundamentu. Pamiętaj: minimalna grubość otuliny to 5 cm, a podkładki dystansowe są tu Twoim najlepszym przyjacielem.Błąd nr 2: Niewłaściwe lub zbyt krótkie łączenie prętów na zakład
Jak już wspomniałem, łączenie prętów na zakład jest niezbędne. Jednak zbyt krótki zakład lub jego nieprawidłowe wykonanie (np. brak wiązania drutem) sprawia, że w miejscu połączenia zbrojenie nie przenosi sił w sposób ciągły. To prowadzi do osłabienia konstrukcji fundamentu, a w konsekwencji do powstawania pęknięć w tych miejscach. Zawsze przestrzegaj zasady 40-krotności średnicy pręta dla długości zakładu.
Błąd nr 3: Stosowanie stali o mniejszej średnicy niż zalecana w projekcie
Kuszące może być zaoszczędzenie kilku złotych na stali, ale to jeden z najpoważniejszych błędów, jaki możesz popełnić. Projektant dokładnie obliczył wymaganą średnicę prętów, aby fundament był w stanie przenieść wszystkie obciążenia. Zastosowanie stali o mniejszej średnicy niż przewidziana w projekcie drastycznie obniża nośność ławy fundamentowej i może prowadzić do poważnych uszkodzeń, a nawet katastrofy budowlanej. Zawsze trzymaj się specyfikacji projektowej!
Błąd nr 4: Ignorowanie dodatkowego zbrojenia w narożnikach
Narożniki to punkty, w których występują największe koncentracje naprężeń. Brak prawidłowego zbrojenia w narożnikach (zagięte pręty, dodatkowe pręty w kształcie "L") sprawia, że są one najsłabszymi punktami konstrukcji. To właśnie tam najczęściej pojawiają się pierwsze pęknięcia, które z czasem mogą rozprzestrzeniać się na całą ławę fundamentową. Nie bagatelizuj tego detalu to inwestycja w trwałość.
Błąd nr 5: Zanieczyszczone pręty zbrojeniowe
Pręty zbrojeniowe przed betonowaniem muszą być czyste. Rdza nalotowa, błoto, resztki oleju czy inne zanieczyszczenia na powierzchni stali osłabiają jej przyczepność do betonu. Kiedy stal nie jest w stanie prawidłowo współpracować z betonem, całe zbrojenie traci swoją efektywność, a fundament jest znacznie słabszy niż zakładano. Zawsze poświęć czas na oczyszczenie prętów przed ich ułożeniem i zalaniem betonem.
Odbiór zbrojenia przed betonowaniem: niezbędna lista kontrolna
Sprawdzenie zgodności z projektem: średnice, klasy stali i rozstawy
- Czy średnice prętów głównych i strzemion odpowiadają tym wskazanym w projekcie?
- Czy zastosowano stal o odpowiedniej klasie (np. B500)?
- Czy rozstaw strzemion jest zgodny z projektem, zwłaszcza w narożnikach i na połączeniach?
- Czy długości zakładów przy łączeniu prętów są prawidłowe (min. 40x średnica pręta)?
- Czy wszystkie pręty są czyste, bez luźnej rdzy, błota czy oleju?
Weryfikacja stabilności szkieletu i poprawności wiązań
- Czy cały szkielet zbrojeniowy jest stabilny i nie ulega przesunięciom?
- Czy wszystkie połączenia prętów (strzemiona z prętami głównymi, zakłady) są solidnie związane drutem wiązałkowym?
- Czy zbrojenie w narożnikach zostało wykonane prawidłowo, z zachowaniem ciągłości?
- Czy zbrojenie ław wewnętrznych jest prawidłowo połączone z zewnętrznymi?
Przeczytaj również: Strop krzyżowo zbrojony: Projekt, wykonanie, koszty 2026. Czy warto?
Kontrola zachowania otuliny na całej długości ławy
- Czy minimalna grubość otuliny betonowej (5 cm) jest zachowana na całej długości ławy, zarówno od spodu, jak i od boków?
- Czy podkładki dystansowe są prawidłowo rozmieszczone i zapewniają odpowiedni dystans od dna i ścian szalunku/wykopu?
- Czy zbrojenie nie dotyka bezpośrednio gruntu lub deskowania?
