Wiązanie zbrojenia: Tajniki stabilnej konstrukcji. Uniknij 3 błędów

Prawidłowe wiązanie zbrojenia to jeden z tych etapów budowy, który często bywa niedoceniany, a ma fundamentalne znaczenie dla trwałości i bezpieczeństwa całej konstrukcji żelbetowej. Nie jest to jedynie czynność mechaniczna, ale precyzyjna praca, która zapewnia stabilność prętów w kluczowym momencie betonowania. W tym artykule, jako Tymoteusz Piotrowski, podzielę się z Państwem moją wiedzą i doświadczeniem, przedstawiając kompleksowy poradnik, który krok po kroku wyjaśni, jak prawidłowo wiązać zbrojenie, aby uniknąć kosztownych błędów i zapewnić solidność Państwa budowli.

Znaczenie prawidłowego wiązania zbrojenia dla bezpieczeństwa konstrukcji

Wiązanie prętów zbrojeniowych to czynność, która ma na celu przede wszystkim zapewnienie im stabilności i utrzymanie ich we właściwej pozycji, zgodnie z projektem, podczas procesu betonowania. Muszę to jasno podkreślić: samo wiązanie nie wpływa bezpośrednio na nośność konstrukcji. Jego rola jest jednak absolutnie kluczowa, ponieważ zapobiega przesuwaniu się prętów pod ciężarem świeżego betonu lub w wyniku przypadkowego obciążenia (np. chodzenia po zbrojeniu). Dzięki temu zachowana jest odpowiednia grubość otuliny betonowej, co jest fundamentem prawidłowej współpracy stali z betonem.

Rola wiązania: więcej niż tylko łączenie prętów

Niewłaściwe wiązanie zbrojenia, lub co gorsza, jego brak, może prowadzić do szeregu poważnych konsekwencji, które zagrażają trwałości i bezpieczeństwu całej konstrukcji. Z mojego doświadczenia wiem, że zaniedbania na tym etapie potrafią być bardzo kosztowne w przyszłości. Oto najczęstsze zagrożenia:

• Przesuwanie się prętów: Pod wpływem ciężaru betonu pręty mogą się przemieścić, co zmienia ich zaplanowane położenie i rozkład naprężeń w konstrukcji.
• Brak otuliny betonowej: Jeśli pręty znajdą się zbyt blisko powierzchni, beton nie będzie w stanie ich odpowiednio otulić. To z kolei prowadzi do korozji zbrojenia, a w efekcie do osłabienia elementu i pęknięć betonu.
• Osłabienie konstrukcji: Zmienione położenie zbrojenia i jego korozja bezpośrednio przekładają się na zmniejszenie nośności i trwałości elementu żelbetowego, co może skutkować jego przedwczesnym zniszczeniem.
• Pęknięcia i uszkodzenia: Niewłaściwa współpraca stali z betonem, wynikająca z błędów w wiązaniu, często objawia się widocznymi pęknięciami i innymi uszkodzeniami konstrukcji.
• Zagrożenie bezpieczeństwa: W skrajnych przypadkach, osłabienie konstrukcji może prowadzić do jej awarii, stwarzając bezpośrednie zagrożenie dla użytkowników obiektu.

Narzędzia i materiały niezbędne do wiązania zbrojenia

Zanim przejdziemy do technik wiązania, musimy zadbać o odpowiednie wyposażenie. Prawidłowy dobór drutu i narzędzi to podstawa efektywnej i bezpiecznej pracy. Z mojego punktu widzenia, inwestycja w dobrej jakości sprzęt zawsze się zwraca.

Drut wiązałkowy bez tajemnic: jaką średnicę i rodzaj wybrać?

Podstawowym materiałem do wiązania zbrojenia jest miękki, żarzony drut stalowy. Jego elastyczność pozwala na łatwe owijanie prętów, a zarazem zapewnia wystarczającą wytrzymałość, by utrzymać je w miejscu. Na rynku dostępne są różne średnice drutu, a ich wybór zależy od rodzaju i masy zbrojenia. Najczęściej spotykane średnice to: 1.2 mm (dobra do lżejszych prac i mniejszych średnic prętów), 1.4 mm (najbardziej uniwersalna, sprawdzająca się w większości zastosowań) oraz 1.6 mm i grubsze (stosowane przy cięższych konstrukcjach i dużych średnicach prętów). Drut zazwyczaj przygotowuje się, tnąc go na odcinki o długości około 20-30 cm, co ułatwia pracę. Warto również wspomnieć o drutach oczkowych, które, używane ze specjalnym kluczem, potrafią znacznie przyspieszyć proces wiązania.

Tradycyjne narzędzia ręczne: cęgi kontra klucz zbrojarski (hak)

Do ręcznego wiązania zbrojenia mamy do dyspozycji dwa podstawowe narzędzia. Pierwszym są cęgi zbrojarskie, często nazywane obcęgami. Są one proste w obsłudze i pozwalają na pewne chwycenie drutu oraz jego skręcenie. Drugim narzędziem jest klucz zbrojarski, znany również jako "hak" lub "pazur". Moim zdaniem, klucz zbrojarski jest znacznie efektywniejszy, ponieważ pozwala na szybsze i mniej męczące skręcanie drutu, zwłaszcza przy większej liczbie wiązań. Wystarczy zaczepić nim drut i obrócić, aby uzyskać solidne wiązanie. Dla początkujących polecam wypróbowanie obu, aby znaleźć narzędzie, które najlepiej leży w dłoni i odpowiada indywidualnym preferencjom.

Nowoczesne rozwiązania: kiedy warto zainwestować w automatyczną wiązarkę?

W ostatnich latach na placach budowy coraz częściej pojawiają się automatyczne wiązarki do zbrojeń. To akumulatorowe urządzenia, które potrafią wykonać jedno wiązanie w czasie krótszym niż sekunda. Ich zalety są nie do przecenienia, zwłaszcza przy dużych projektach. Z moich obserwacji wynika, że potrafią one znacząco przyspieszyć pracę, nawet 5-krotnie w porównaniu do metody ręcznej, a także zapewniają powtarzalność i jednolitość wiązań. Główną wadą jest jednak wysoki koszt inwestycji, co sprawia, że ich zakup jest uzasadniony przede wszystkim dla firm budowlanych realizujących duże objętościowo prace zbrojarskie. Dla osób budujących dom systemem gospodarczym, tradycyjne narzędzia ręczne są w zupełności wystarczające.

Kluczowe techniki wiązania prętów zbrojeniowych

Wiązanie zbrojenia to nie tylko czynność, ale sztuka, która wymaga znajomości kilku podstawowych węzłów. Każdy z nich ma swoje specyficzne zastosowanie i poziom trudności. Poznajmy te najważniejsze.

Węzeł prosty (obortkowy): szybkie rozwiązanie do siatek w płytach

Węzeł prosty, nazywany również obortkowym, jest najprostszym i najszybszym do wykonania z wszystkich typów wiązań. Niestety, jest też najsłabszy, co ogranicza jego zastosowanie. Polega na prostym owinięciu drutu wokół skrzyżowania prętów i jego skręceniu. Z mojego doświadczenia wynika, że ten typ wiązania sprawdza się głównie w poziomych siatkach zbrojeniowych płyt, gdzie obciążenia na wiązania nie są duże, a ich głównym zadaniem jest utrzymanie prętów w pozycji do momentu betonowania.

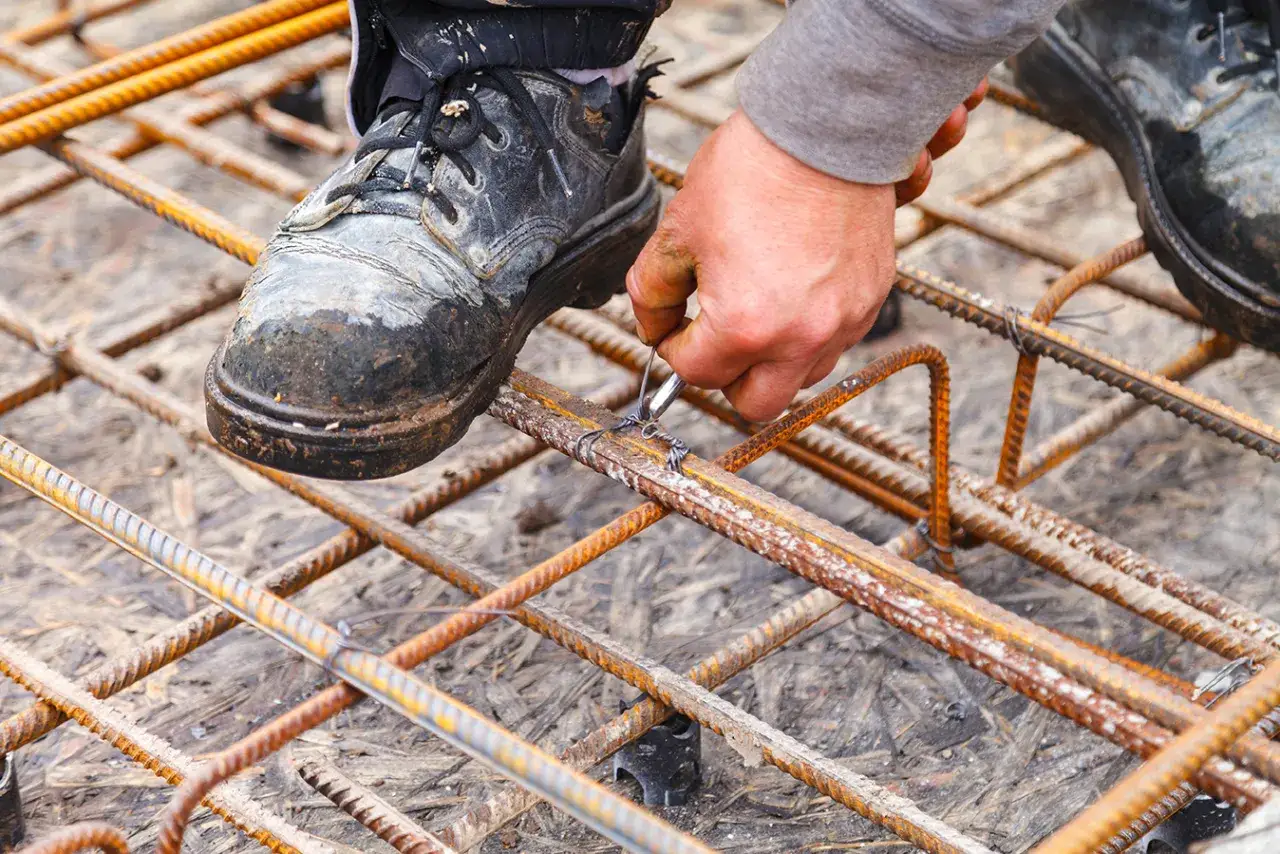

Węzeł krzyżowy (ósemkowy): uniwersalna i najpopularniejsza technika krok po kroku

Węzeł krzyżowy, często określany jako ósemkowy, to najczęściej stosowana i najbardziej uniwersalna metoda wiązania. Zapewnia znacznie lepszą stabilizację niż węzeł prosty i jest moim zdaniem techniką, którą każdy początkujący zbrojarz powinien opanować w pierwszej kolejności. Oto jak go wykonać:

1. Przygotuj odcinek drutu wiązałkowego o długości około 20-30 cm.
2. Przełóż drut pod skrzyżowaniem dwóch prętów zbrojeniowych, tak aby jego końce wystawały po obu stronach.
3. Skrzyżuj końce drutu nad prętami, tworząc kształt litery "X" lub "ósemki".
4. Chwyć oba końce drutu cęgami lub kluczem zbrojarskim.
5. Skręć drut, obracając narzędzie. Ważne jest, aby skręcić go wystarczająco mocno, by pręty były stabilne, ale nie na tyle, by zerwać drut. Zbyt mocne skręcenie niepotrzebnie osłabia wiązanie.
6. Odetnij nadmiar drutu, pozostawiając niewielki "ogon", który nie będzie wystawał poza otulinę betonową.

Pamiętaj, że praktyka czyni mistrza. Po kilku próbach nabierzesz wprawy i będziesz wykonywać ten węzeł szybko i sprawnie.

Węzeł podwójny mocny: jak zapewnić maksymalną sztywność w kluczowych elementach?

Węzeł podwójny, zwany również mocnym, to najmocniejszy typ wiązania. Stosuje się go tam, gdzie wymagana jest największa sztywność szkieletu zbrojeniowego i gdzie pręty są narażone na znaczne obciążenia lub przemieszczenia. Mówię tu o kluczowych elementach konstrukcyjnych, takich jak podciągi, belki, dźwigary czy słupy, szczególnie w miejscach, gdzie zbiega się wiele prętów. Wykonanie tego węzła jest nieco bardziej skomplikowane i zużywa więcej drutu, ale jego wytrzymałość jest nieporównywalna. Polega na dwukrotnym owinięciu drutu wokół skrzyżowania prętów, co zapewnia podwójne zabezpieczenie i maksymalną stabilizację. To rozwiązanie daje mi pewność, że zbrojenie pozostanie na swoim miejscu nawet w najbardziej wymagających warunkach.

Zasady rozmieszczania i gęstości wiązań zbrojeniowych

Samo wiązanie prętów to jedno, ale równie ważne jest to, gdzie i jak często je wiążemy. Gęstość i rozmieszczenie wiązań muszą być przemyślane, aby zapewnić optymalną stabilność całej konstrukcji.

Złota zasada stabilności: ile skrzyżowań prętów należy wiązać?

Ogólna zasada mówi, że aby szkielet zbrojeniowy był stabilny i nie odkształcał się pod obciążeniem betonu, zaleca się wiązanie co drugiego lub co trzeciego skrzyżowania prętów. To jest punkt wyjścia, który zapewnia wystarczającą sztywność w większości przypadków. Jednak muszę podkreślić, że ostateczne i wiążące wytyczne dotyczące rozmieszczenia, średnic i rodzaju zbrojenia zawsze znajdują się w projekcie budowlanym. To dokument, do którego należy bezwzględnie się stosować, ponieważ uwzględnia on specyfikę danej konstrukcji i obciążenia, jakim będzie poddana.

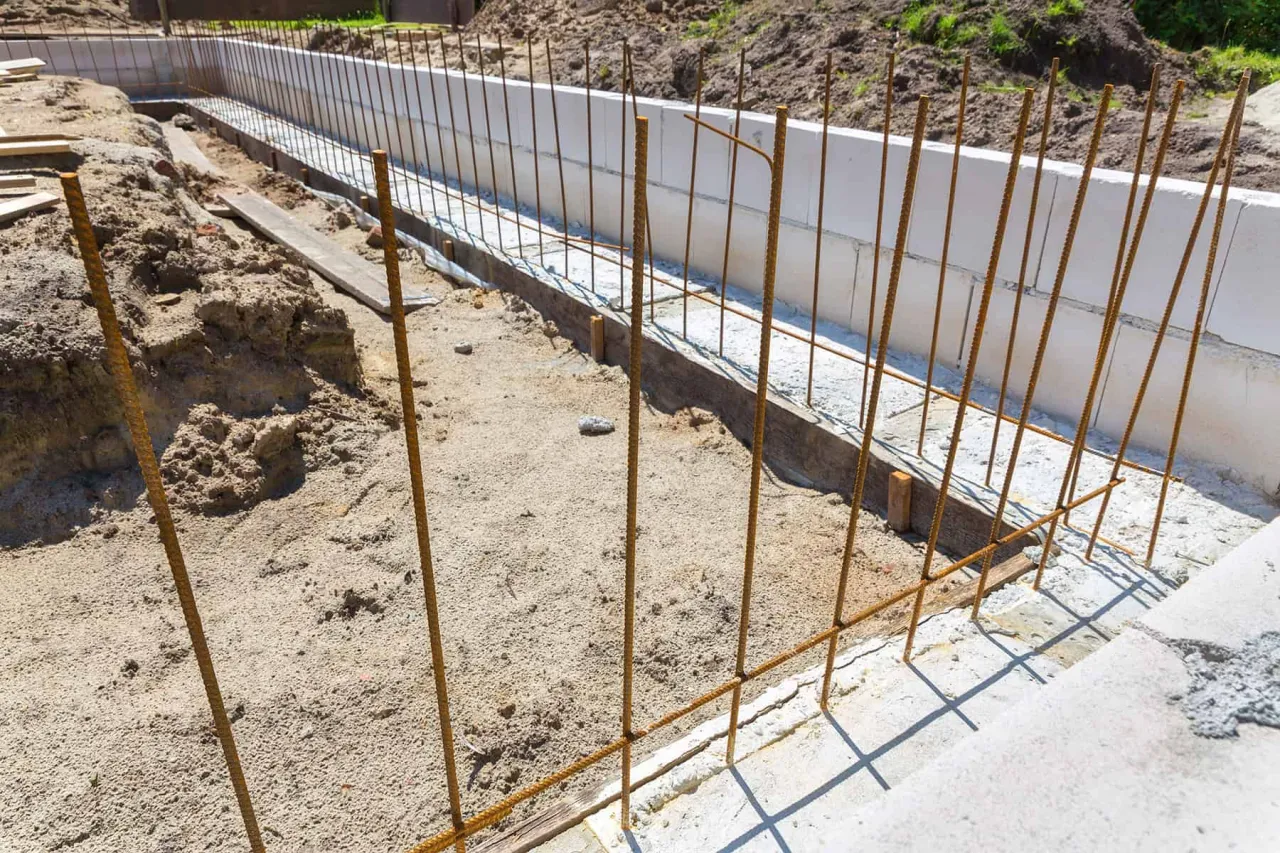

Wiązanie zbrojenia fundamentów i słupów: zagęszczanie dla bezpieczeństwa

W elementach konstrukcyjnych takich jak fundamenty i słupy, gdzie obciążenia są szczególnie duże i kluczowe dla stabilności całego budynku, gęstość wiązań musi być większa. Moje doświadczenie podpowiada, że w tych elementach:

• Pręty główne wiąże się ze strzemionami na każdym skrzyżowaniu. Oznacza to znacznie gęstszy rozstaw wiązań, często co 10-15 cm, w zależności od rozstawu strzemion.
• W narożnikach oraz w miejscach łączeń prętów na zakład zaleca się wiązanie wszystkich skrzyżowań. Są to punkty krytyczne, gdzie koncentrują się naprężenia i gdzie stabilność zbrojenia jest absolutnie kluczowa.

Wiązanie siatek zbrojeniowych w stropach: optymalny rozstaw

W przypadku siatek zbrojeniowych w stropach, które zazwyczaj składają się z prętów rozłożonych w dwóch prostopadłych kierunkach, optymalny rozstaw wiązań jest nieco luźniejszy niż w słupach czy fundamentach. Zazwyczaj wiąże się je co około 20-30 cm. Celem jest zapewnienie, że siatka pozostanie płaska i nie będzie się przemieszczać podczas betonowania, ale nie ma potrzeby tak intensywnego zagęszczania wiązań jak w elementach przenoszących duże siły ściskające i rozciągające.

Unikaj typowych błędów podczas wiązania zbrojenia

Nawet najbardziej doświadczonym zdarzają się pomyłki, ale świadomość najczęstszych błędów pozwala ich unikać. Jako ekspert w tej dziedzinie, chcę Państwa uczulić na kilka kluczowych aspektów, które często są zaniedbywane, a mają ogromny wpływ na jakość i bezpieczeństwo konstrukcji.

Pułapka nr 1: Zbyt luźne lub zbyt mocne wiązanie

To jeden z najczęstszych błędów, który obserwuję na budowach. Zbyt luźne wiązanie jest praktycznie bezużyteczne nie zapewnia stabilności prętów, co prowadzi do ich przesuwania się podczas betonowania. Efektem jest niewłaściwe położenie zbrojenia i potencjalne osłabienie konstrukcji. Z drugiej strony, zbyt mocne zaciśnięcie drutu również jest błędem. Może to prowadzić do jego zerwania, co oczywiście niweczy całą pracę, a w najlepszym wypadku wymaga ponownego wiązania. W najgorszym osłabia wiązanie, które w kluczowym momencie może puścić. Kluczem jest wyczucie i doświadczenie, aby wiązanie było solidne, ale bez nadmiernego naprężania drutu.

Pułapka nr 2: Niewłaściwy dobór i przygotowanie drutu

Kolejnym błędem jest użycie niewłaściwego drutu wiązałkowego. Czasami widzę próby wiązania zbyt cienkim drutem, który nie jest w stanie utrzymać ciężkich prętów zbrojeniowych, zwłaszcza w elementach pionowych. Skutkuje to oczywiście przemieszczaniem się zbrojenia. Innym problemem jest niewystarczająca liczba wiązań. Nawet jeśli użyjemy odpowiedniego drutu, ale wiązania będą zbyt rzadkie, cała siatka zbrojeniowa może stracić swoją sztywność i stabilność. Zawsze należy przestrzegać zaleceń projektowych i ogólnych zasad dotyczących gęstości wiązań, o których mówiłem wcześniej.

Przeczytaj również: Wiązarki do zbrojeń: rewolucja na budowie? Wybierz mądrze!

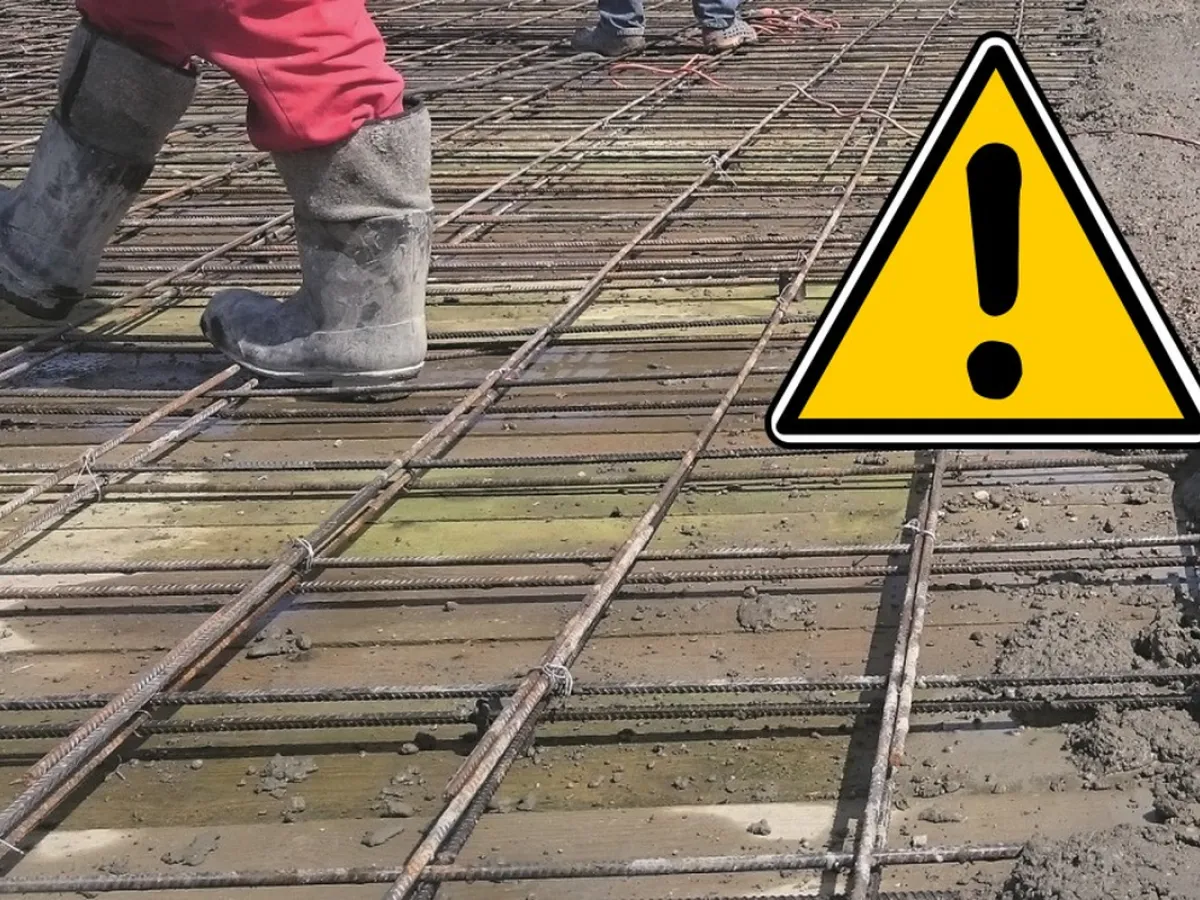

Pułapka nr 3: "Łapanie" otuliny, czyli grzech główny przeciwko trwałości

Ten błąd uważam za jeden z najpoważniejszych, ponieważ bezpośrednio wpływa na trwałość i żywotność konstrukcji. Mówię tu o sytuacji, gdy zbrojarze, zamiast używać podkładek dystansowych, "przyciągają" pręty drutem do deskowania, aby utrzymać je w pozycji. W ten sposób drut wiązałkowy, a za nim pręt zbrojeniowy, znajduje się zbyt blisko powierzchni betonu, a czasem wręcz dotyka deskowania. To prowadzi do braku zachowania odpowiedniej otuliny betonowej. Dlaczego to tak ważne? Otulina betonowa chroni stal zbrojeniową przed korozją, która jest głównym wrogiem konstrukcji żelbetowych. Jeśli pręty są odsłonięte lub zbyt blisko powierzchni, wilgoć i czynniki atmosferyczne szybko doprowadzą do ich rdzewienia, co osłabi konstrukcję i spowoduje pęknięcia. Aby uniknąć tego błędu, zawsze należy stosować odpowiednie podkładki dystansowe, które zapewniają wymaganą grubość otuliny, a wiązania służą jedynie do stabilizacji prętów w ich docelowym położeniu.
