Dystanse pod zbrojenie: Jak zapewnić trwałość konstrukcji?

Dystanse zbrojeniowe to niewielkie, lecz fundamentalne elementy w każdej konstrukcji żelbetowej, decydujące o jej trwałości i bezpieczeństwie. Ten artykuł wyjaśni ich kluczową rolę, przedstawi różnorodne typy i pomoże w prawidłowym doborze oraz montażu, aby uniknąć kosztownych błędów.

Dlaczego niewielki detal w zbrojeniu decyduje o trwałości konstrukcji? Czym jest otulina zbrojenia i dlaczego jej grubość jest kluczowa?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe w konstrukcji żelbetowej. Jej rola jest absolutnie kluczowa i wielowymiarowa. Po pierwsze, chroni stal zbrojeniową przed korozją, izolując ją od szkodliwych czynników zewnętrznych, takich jak wilgoć, tlen czy dwutlenek węgla. Po drugie, zapewnia odporność ogniową konstrukcji, opóźniając nagrzewanie się stali i utratę jej właściwości nośnych w przypadku pożaru. Wreszcie, otulina gwarantuje prawidłową współpracę stali z betonem, umożliwiając efektywne przenoszenie naprężeń. Grubość otuliny jest precyzyjnie określana w projekcie konstrukcyjnym, bazując na normie PN-EN 1992-1-1 (Eurokod 2), i zależy od wielu czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, w jakich pracuje konstrukcja), średnica zbrojenia czy wymagania przeciwpożarowe. Typowe zakresy grubości otuliny w zależności od elementu i warunków wynoszą od 20 do 50 mm, choć w specyficznych przypadkach mogą być większe.

Rola dystansów zbrojeniowych: Gwarancja precyzji i ochrony przed korozją.

W tym kontekście, rola dystansów zbrojeniowych staje się oczywista. Ich głównym zadaniem jest zapewnienie precyzyjnej, projektowej grubości otuliny betonowej. Bez dystansów, zbrojenie mogłoby przemieścić się podczas betonowania, co skutkowałoby zbyt małą otuliną w niektórych miejscach lub jej całkowitym brakiem. To z kolei prowadziłoby do bezpośredniego kontaktu stali z wilgocią i powietrzem, inicjując proces korozji. Dystanse zapobiegają również przemieszczaniu się zbrojenia pod ciężarem świeżej mieszanki betonowej, co jest niezwykle ważne dla zachowania geometrii konstrukcji i jej nośności. Krótko mówiąc, to właśnie te małe elementy gwarantują, że zbrojenie znajdzie się dokładnie tam, gdzie powinno, chroniąc stal i zapewniając długowieczność całej konstrukcji.

Co mówią normy? Wymagania Eurokodu 2 dotyczące otuliny w pigułce.

Norma PN-EN 1992-1-1, szerzej znana jako Eurokod 2, jest podstawowym dokumentem, który precyzuje zasady projektowania konstrukcji żelbetowych, w tym również wymagania dotyczące otuliny. W praktyce, minimalna grubość otuliny jest wynikiem złożonej analizy kilku czynników:

• Klasa ekspozycji: Określa warunki środowiskowe, w jakich będzie pracować konstrukcja (np. sucha, wilgotna, narażona na mróz, działanie chlorków). Im bardziej agresywne środowisko, tym większa wymagana otulina.
• Wymagana odporność ogniowa: W przypadku konieczności spełnienia określonych klas odporności ogniowej (np. R60, R120), grubość otuliny musi być odpowiednio zwiększona.
• Średnica zbrojenia: Minimalna otulina nie może być mniejsza niż średnica pręta zbrojeniowego.
• Rodzaj betonu i kruszywa: Wpływa na właściwości betonu i jego zdolność do ochrony stali.
• Wymagania dotyczące przyczepności: Zapewnienie odpowiedniej powierzchni styku betonu ze stalą.

Pamiętajmy, że projektant zawsze określa minimalną otulinę, a naszym zadaniem jest jej precyzyjne wykonanie.

Przewodnik po rodzajach dystansów: Jak wybrać odpowiedni?

Wybór odpowiedniego dystansu zbrojeniowego to nie tylko kwestia ceny, ale przede wszystkim dopasowania do specyficznych wymagań konstrukcji i warunków środowiskowych. Na rynku dostępnych jest wiele typów, różniących się materiałem, kształtem i przeznaczeniem. Przyjrzyjmy się im bliżej.

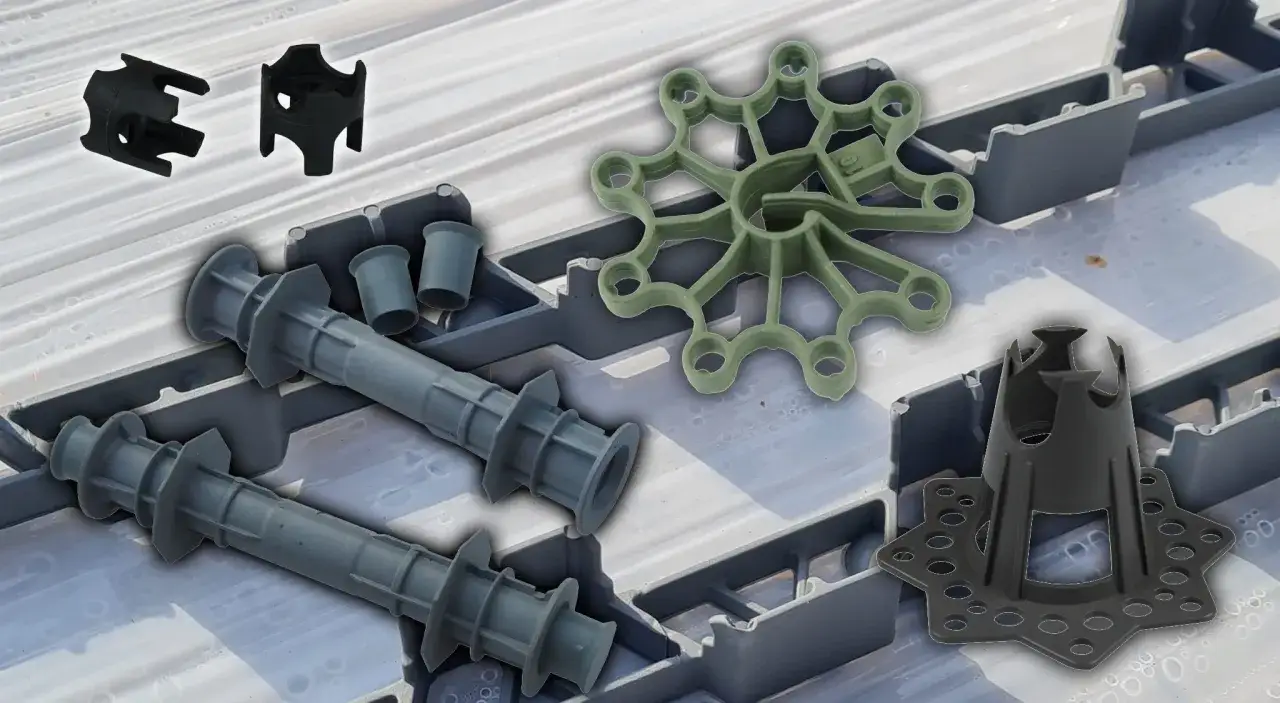

Dystanse plastikowe (PVC, PP): Lekkie, tanie i uniwersalne rozwiązanie.

Dystanse wykonane z tworzyw sztucznych, najczęściej z polipropylenu (PP) lub polichlorku winylu (PVC), to jedne z najpopularniejszych rozwiązań na placach budowy. Ich lekkość i niska cena sprawiają, że są chętnie wybierane do wielu zastosowań. Są odporne na wilgoć i nie korodują, co jest istotne w środowiskach agresywnych. Różnorodność kształtów, takich jak "gwiazdki" (idealne do zbrojeń pionowych w ścianach i słupach), "baryłki" czy podkładki o szerokiej podstawie (tzw. "grzybki" na miękkie podłoże), czyni je niezwykle uniwersalnymi. Jednak mają też swoją wadę brak odporności na ogień. W przypadku pożaru plastik topi się, co może prowadzić do szybszego nagrzewania się zbrojenia i utraty nośności konstrukcji.

• Zalety: Lekkość, niska cena, odporność na wilgoć, brak korozji, szeroki wybór kształtów.
• Wady: Brak odporności na ogień.

Dystanse betonowe: Kiedy wysoka wytrzymałość i ognioodporność są priorytetem?

Gdy wymagana jest wysoka wytrzymałość i ognioodporność, dystanse betonowe, często wzmacniane włóknem, stają się niezastąpione. Ich skład chemiczny i właściwości fizyczne są zbliżone do otaczającego betonu, co zapewnia jednorodność materiałową i minimalizuje ryzyko powstawania pęknięć czy mostków termicznych. Są mrozoodporne i doskonale sprawdzają się w ciężkich warunkach, na przykład w konstrukcjach narażonych na duże obciążenia czy agresywne środowiska. Stosuje się je przede wszystkim w masywnych fundamentach, mostach, elementach prefabrykowanych oraz wszędzie tam, gdzie wymagana jest wysoka klasa odporności ogniowej.

• Zalety: Wysoka wytrzymałość, mrozoodporność, ognioodporność, jednorodność materiałowa z konstrukcją.
• Zastosowania: Ciężkie konstrukcje, fundamenty, mosty, prefabrykaty.

Dystanse stalowe: Niezastąpione wsparcie dla ciężkich zbrojeń górnych.

Dystanse stalowe, potocznie nazywane "kobyłkami", to specyficzny rodzaj podkładek, które znajdują zastosowanie głównie w przypadku ciężkich zbrojeń górnych, szczególnie w grubych płytach żelbetowych. Wykonane są z wygiętych prętów stalowych i charakteryzują się bardzo dużą wytrzymałością na ściskanie, co pozwala im utrzymać ciężar górnej siatki zbrojeniowej. Ich główną wadą jest jednak podatność na korozję. Jeśli nie zostaną odpowiednio zabezpieczone lub jeśli otulina będzie niewystarczająca, stalowe dystanse mogą stać się ogniskiem korozji, prowadząc do uszkodzenia betonu i zbrojenia.

Porównanie: Dystanse betonowe vs. plastikowe wady i zalety obu rozwiązań.

Aby ułatwić wybór, przygotowałem krótkie porównanie dwóch najpopularniejszych typów dystansów:

Dobór i rozmieszczanie dystansów: Praktyczny poradnik

Prawidłowy dobór i rozmieszczenie dystansów to sztuka, która wymaga uwzględnienia specyfiki każdego elementu konstrukcyjnego. Nie ma jednego uniwersalnego rozwiązania, dlatego tak ważne jest zrozumienie, jak dopasować typ dystansu do konkretnego zastosowania.

Krok 1: Dobór dystansu do elementu konstrukcyjnego

Pierwszym i najważniejszym krokiem jest dopasowanie rodzaju i kształtu dystansu do elementu, w którym będzie on użyty. Inne wymagania będą miały fundamenty, inne stropy, a jeszcze inne ściany czy słupy. Odpowiedni wybór gwarantuje nie tylko zachowanie projektowej otuliny, ale także stabilność zbrojenia podczas betonowania.

Fundamenty i ławy: Jak zapewnić solidną ochronę zbrojenia w gruncie?

W przypadku fundamentów i ław, szczególnie tych betonowanych bezpośrednio na gruncie, wymagania dotyczące otuliny są najwyższe. Zazwyczaj minimalna grubość otuliny na warstwie chudego betonu wynosi 40-50 mm, natomiast przy betonowaniu bezpośrednio w gruncie może to być nawet 75 mm. W takich warunkach absolutnie zalecam stosowanie wytrzymałych dystansów betonowych. Ich jednorodność z otaczającym betonem i wysoka odporność na agresywne środowisko gruntowe są kluczowe dla długowieczności konstrukcji.

Stropy i płyty żelbetowe: Dystanse punktowe czy liniowe co sprawdzi się lepiej?

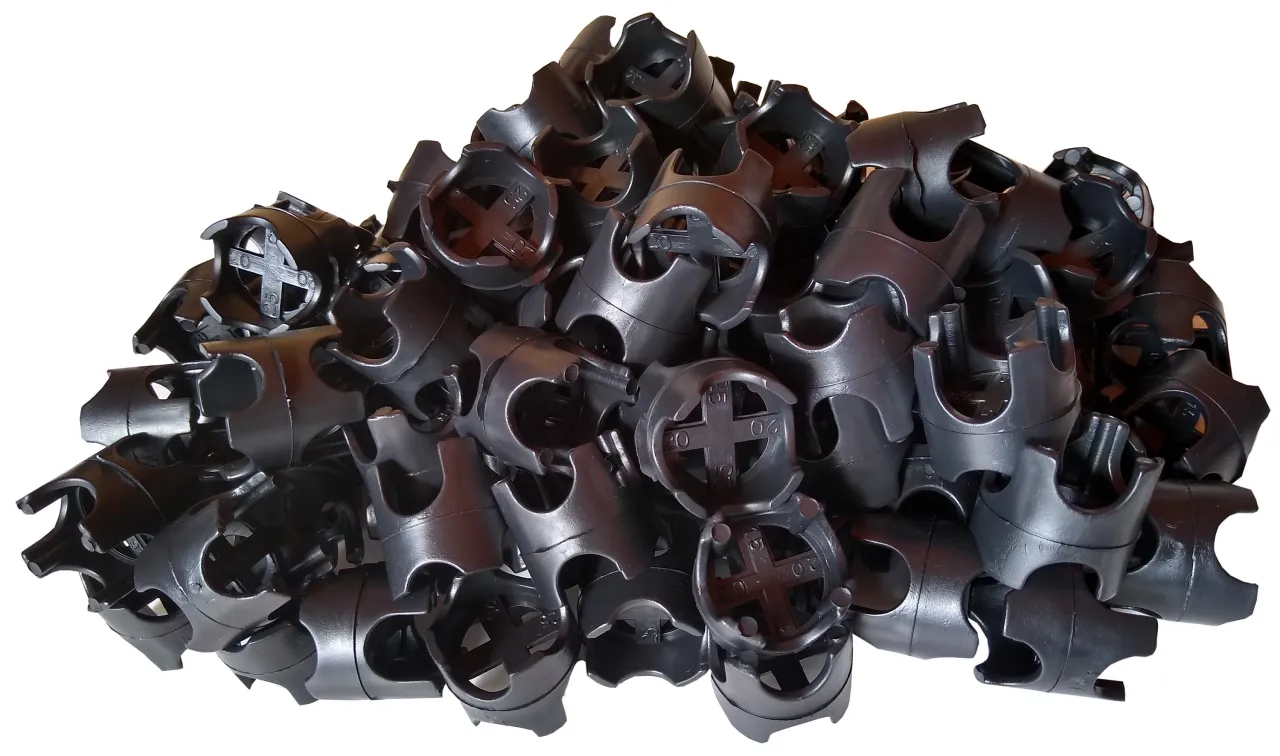

W stropach i płytach żelbetowych spotykamy się zarówno z dystansami punktowymi, jak i liniowymi. Dystanse liniowe, takie jak listwy o przekroju trapezowym lub w kształcie "zygzak", są idealne do szybkiego montażu na dużych powierzchniach. Pozwalają na efektywne podparcie siatek zbrojeniowych, zapewniając równomierną otulinę na większej długości. Dystanse punktowe, takie jak "kości" czy "baryłki", sprawdzą się natomiast do bardziej precyzyjnego podparcia w miejscach, gdzie zbrojenie jest bardziej zagęszczone lub wymaga indywidualnego punktu podparcia. Często stosuje się je w połączeniu, gdzie liniowe zapewniają ogólne podparcie, a punktowe uzupełniają je w newralgicznych miejscach.

Ściany i słupy: Rola „gwiazdek” w stabilizacji zbrojenia pionowego.

Do stabilizacji zbrojenia pionowego w ścianach i słupach niezastąpione są dystanse typu "gwiazdki". Ich specjalny kształt z wypustkami pozwala na pewne osadzenie na prętach zbrojeniowych, zapewniając odpowiednią otulinę ze wszystkich stron. Montuje się je poprzez wsunięcie na pręt, co gwarantuje stabilność i zapobiega przemieszczaniu się zbrojenia podczas wibrowania betonu. To proste, a zarazem bardzo efektywne rozwiązanie, które minimalizuje ryzyko niedokładności w pionowych elementach konstrukcji.

Specjalne wymagania: Podkładki na miękkie podłoże (styropian, folia).

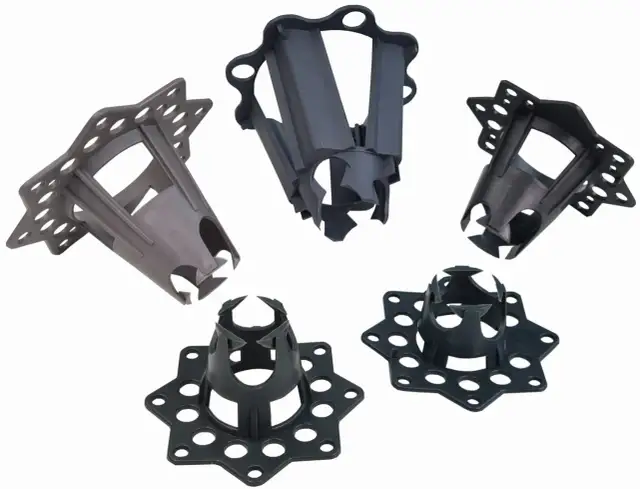

Gdy betonowanie odbywa się na miękkim podłożu, takim jak warstwa styropianu, folia izolacyjna czy nawet świeżo zagęszczony grunt, konieczne jest stosowanie dystansów o poszerzonej podstawie. Mówimy tu o tzw. "grzybkach" lub podkładkach talerzowych. Ich szeroka podstawa rozkłada ciężar zbrojenia na większej powierzchni, zapobiegając zapadaniu się dystansu w miękkie podłoże lub, co gorsza, przebijaniu delikatnej izolacji. Niewłaściwy dobór dystansu w tym przypadku może prowadzić do uszkodzenia hydroizolacji i w konsekwencji do zawilgocenia konstrukcji.

Krok 2: Prawidłowy rozstaw ile dystansów potrzeba na metr kwadratowy?

Liczba dystansów na metr kwadratowy to często zadawane pytanie, na które nie ma jednej, uniwersalnej odpowiedzi. Zależy ona od wielu czynników, takich jak ciężar zbrojenia, sztywność siatki, rodzaj elementu konstrukcyjnego oraz projektowa grubość otuliny. Moje doświadczenie podpowiada, że dla podkładek punktowych przyjmuje się zazwyczaj od 4 do 8 sztuk na m². W przypadku ścian i belek, gdzie zbrojenie jest bardziej liniowe, rozstaw dystansów wynosi zwykle 50-75 cm. Pamiętajmy, że:

• W pobliżu krawędzi elementów (np. na obwodzie płyty, przy otworach) zagęszczenie dystansów powinno być większe, aby zapewnić stabilność zbrojenia i uniknąć jego ugięcia.
• Im cięższe zbrojenie i większa grubość otuliny, tym więcej dystansów może być potrzebnych.
• Zawsze warto skonsultować się z projektem, który często precyzuje wymagany rozstaw.

Krok 3: Montaż jak prawidłowo mocować dystanse, aby nie przemieszczały się podczas betonowania?

Sam dobór i rozmieszczenie dystansów to dopiero połowa sukcesu. Kluczowe jest ich prawidłowe mocowanie. Dystanse muszą być stabilnie osadzone na zbrojeniu i podłożu, aby nie przemieściły się pod wpływem ciężaru świeżej mieszanki betonowej, wibracji czy ruchu pracowników. W przypadku dystansów punktowych, często wystarczy ich odpowiednie ułożenie i zablokowanie prętami. Dystanse liniowe powinny być układane w sposób ciągły, zapewniając stabilne podparcie. Niekiedy konieczne jest ich dodatkowe wiązanie drutem zbrojeniowym do siatki, zwłaszcza w miejscach o dużych obciążeniach lub tam, gdzie istnieje ryzyko przesunięcia. Pamiętaj, że nawet najlepiej zaprojektowana otulina nie spełni swojej funkcji, jeśli dystanse nie utrzymają zbrojenia w odpowiedniej pozycji.

Najczęstsze błędy przy stosowaniu dystansów i jak ich unikać?

Mimo pozornie prostej roli, dystanse zbrojeniowe są często pomijane lub niewłaściwie stosowane, co prowadzi do poważnych konsekwencji. Z mojego doświadczenia wynika, że wiele problemów konstrukcyjnych ma swoje źródło właśnie w błędach na tym etapie.

„Podkładki” z cegły lub gruzu: Dlaczego to prosta droga do katastrofy budowlanej?

Jednym z najbardziej rażących i niestety wciąż spotykanych błędów jest stosowanie jako podkładek improwizowanych materiałów, takich jak kawałki cegieł, pustaków, gruzu czy betonu komórkowego. Dlaczego jest to prosta droga do katastrofy? Te materiały są zazwyczaj bardzo nasiąkliwe. Wchłaniają wodę z otoczenia, tworząc mostki kapilarne, które transportują wilgoć bezpośrednio do zbrojenia. To z kolei prowadzi do szybkiej korozji stali, osłabienia jej wytrzymałości, a w konsekwencji do pęknięć i zniszczenia betonu. Ponadto, takie "podkładki" często nie mają odpowiedniej wytrzymałości i mogą kruszyć się pod ciężarem zbrojenia lub podczas betonowania, co prowadzi do niekontrolowanego przemieszczenia się prętów i zmniejszenia otuliny. To oszczędność, która kosztuje znacznie więcej niż profesjonalne dystanse.

Zbyt mała liczba dystansów: Skutki uginania się siatki zbrojeniowej.

Kolejnym powszechnym błędem jest zastosowanie zbyt małej liczby dystansów. Kiedy siatka zbrojeniowa nie jest odpowiednio podparta na całej powierzchni, pod wpływem własnego ciężaru oraz ciężaru świeżej mieszanki betonowej, zaczyna się uginać. W efekcie, w centralnych partiach elementu otulina może być znacznie mniejsza niż projektowa, a nawet całkowicie zaniknąć. To prowadzi do tych samych problemów, co w przypadku improwizowanych podkładek korozji zbrojenia, pęknięć betonu i osłabienia całej konstrukcji. Pamiętajmy, że zbrojenie musi być sztywne i stabilne w swojej pozycji, a dystanse są kluczowe dla utrzymania tej sztywności.

Niewłaściwy dobór wysokości dystansu a ryzyko pękania i korozji betonu.

Nawet jeśli stosujemy profesjonalne dystanse i w odpowiedniej liczbie, błędny dobór ich wysokości jest równie groźny. Jeśli wysokość dystansu jest niezgodna z projektem, otulina będzie nieprawidłowa albo zbyt mała, albo zbyt duża. Zbyt mała otulina, jak już wiemy, prowadzi do korozji i pęknięć. Zbyt duża natomiast, choć rzadsza, również nie jest optymalna, ponieważ zmniejsza efektywność wykorzystania stali i zwiększa zużycie betonu. Zawsze należy dokładnie sprawdzić projektowaną grubość otuliny i dobrać dystanse o precyzyjnie tej samej wysokości. Nie ma tu miejsca na "mniej więcej".
