Wybór odpowiedniej kotwy do betonu, zwłaszcza w specyficznym rozmiarze M10, to decyzja, która ma fundamentalne znaczenie dla bezpieczeństwa i trwałości każdego mocowania. Niezależnie od tego, czy planujesz montaż balustrady, ciężkiego regału, czy maszyny, precyzyjny dobór i prawidłowy montaż kotwy M10 są kluczowe. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć różnice między dostępnymi typami kotew, wybrać najlepsze rozwiązanie do Twoich potrzeb i uniknąć kosztownych błędów montażowych, gwarantując stabilność i niezawodność na lata.
Kotwy do betonu M10: Wybierz odpowiedni typ i zamontuj bezpiecznie
- Kotwy M10 są kluczowe dla bezpiecznych mocowań w betonie, od balustrad po ciężkie maszyny.
- Wyróżniamy kotwy mechaniczne (rozporowe) i chemiczne (wklejane), różniące się zasadą działania i zastosowaniem.
- Kotwy mechaniczne M10 (pierścieniowe, tulejowe, wkręcane) oferują szybkość montażu i natychmiastowe obciążenie.
- Kotwy chemiczne M10 zapewniają najwyższą wytrzymałość, nie wprowadzają naprężeń i są idealne do montażu blisko krawędzi.
- Kluczowe parametry montażowe to odpowiednia średnica i głębokość otworu, jego dokładne czyszczenie oraz precyzyjny moment dokręcania (dla mechanicznych) lub czas utwardzania (dla chemicznych).
- Unikanie typowych błędów montażowych, takich jak zła średnica otworu czy brak czyszczenia, jest fundamentem trwałego i bezpiecznego zamocowania.
Precyzyjny dobór kotwy M10 jest absolutnie kluczowy dla bezpieczeństwa i stabilności każdej konstrukcji. Niewłaściwy wybór lub błędy w montażu mogą prowadzić do poważnych konsekwencji od poluzowania mocowania, przez uszkodzenie elementu kotwionego, aż po katastrofalne awarie konstrukcyjne. Wyobraź sobie, co może się stać, gdy zawiedzie kotwa utrzymująca ciężką maszynę przemysłową lub element balustrady na wysokości. Ryzyko dla zdrowia i życia, a także ogromne straty materialne, są realne. Dlatego tak ważne jest, aby podejść do tematu kotwienia z należytą uwagą i wiedzą.
Na rynku dostępne są dwa główne typy kotew do betonu M10: mechaniczne i chemiczne. Każdy z nich działa na innej zasadzie i oferuje odmienne korzyści. Kotwy mechaniczne, działające na zasadzie rozprężania, charakteryzują się szybkością montażu i możliwością natychmiastowego obciążenia. Z kolei kotwy chemiczne, wykorzystujące adhezję żywicy, zapewniają najwyższą wytrzymałość i, co ważne, nie wprowadzają naprężeń w betonie, co jest nieocenione w wielu zastosowaniach.
Kotwy mechaniczne M10: Szybki montaż i natychmiastowe obciążenie
Kotwy mechaniczne M10 to popularny wybór w wielu projektach, gdzie liczy się efektywność i natychmiastowa gotowość do pracy. Ich działanie opiera się na zasadzie rozprężania w otworze, co generuje siły tarcia i zaklinowania, zapewniając stabilne mocowanie. Głównymi zaletami tych kotew są ich szybki montaż oraz możliwość natychmiastowego obciążenia, co znacznie przyspiesza postęp prac. Są preferowanym wyborem w sytuacjach, gdy nie ma czasu na czekanie na utwardzenie żywicy lub gdy konieczny jest montaż przelotowy. Należy jednak pamiętać o ich ograniczeniach, zwłaszcza w kontekście montażu blisko krawędzi betonu, gdzie generowane naprężenia mogą prowadzić do jego pęknięcia.
Kotwa pierścieniowa (trzpieniowa) M10: Uniwersalny i wytrzymały wybór
Kotwy pierścieniowe, często nazywane trzpieniowymi lub ekspresowymi, to prawdziwi "woły robocze" wśród kotew mechanicznych M10. Ich mechanizm działania polega na rozprężeniu tulei kotwy przez wbicie lub dokręcenie trzpienia, który rozpycha ją w otworze. Charakteryzują się bardzo wysoką wytrzymałością i są idealne do montażu przelotowego, co oznacza, że element mocowany może służyć jako szablon do wiercenia. Typowa średnica wiertła dla kotwy pierścieniowej M10 to 10 mm, co upraszcza dobór narzędzi. Stosuję je z powodzeniem do średnich i ciężkich zamocowań, takich jak montaż słupów, barierek czy elementów konstrukcji stalowych.
Kotwa tulejowa M10: Rozwiązanie do lżejszych zastosowań
Kotwy tulejowe M10 to nieco inna konstrukcja, składająca się z tulei rozporowej i wkręcanej śruby. Ich działanie również opiera się na rozprężaniu, jednak są zazwyczaj przeznaczone do lżejszych obciążeń niż kotwy pierścieniowe. W przypadku kotwy tulejowej M10, średnica otworu może być większa niż średnica gwintu kotwy, na przykład 15 mm, co pozwala na pewną tolerancję w osiowaniu. Są dobrym wyborem do mocowania elementów, które nie przenoszą ekstremalnych obciążeń, ale wymagają solidnego i pewnego zakotwienia.
Wkręty do betonu M10: Mocowanie blisko krawędzi lub opcja demontażu
Wkręty do betonu M10, znane również jako śruby do betonu, to stosunkowo nowe, ale bardzo efektywne rozwiązanie. Działają one na zasadzie kotwienia na całej długości, tworząc gwint w betonie, co minimalizuje naprężenia punktowe. Ich unikalne zalety to możliwość montażu bardzo blisko krawędzi betonu bez ryzyka jego pęknięcia. Co więcej, wkręty do betonu są demontowalne, co czyni je idealnym wyborem do tymczasowych mocowań lub tam, gdzie w przyszłości przewiduje się konieczność usunięcia elementu. To elastyczne i niezawodne rozwiązanie, które cenię za wszechstronność.

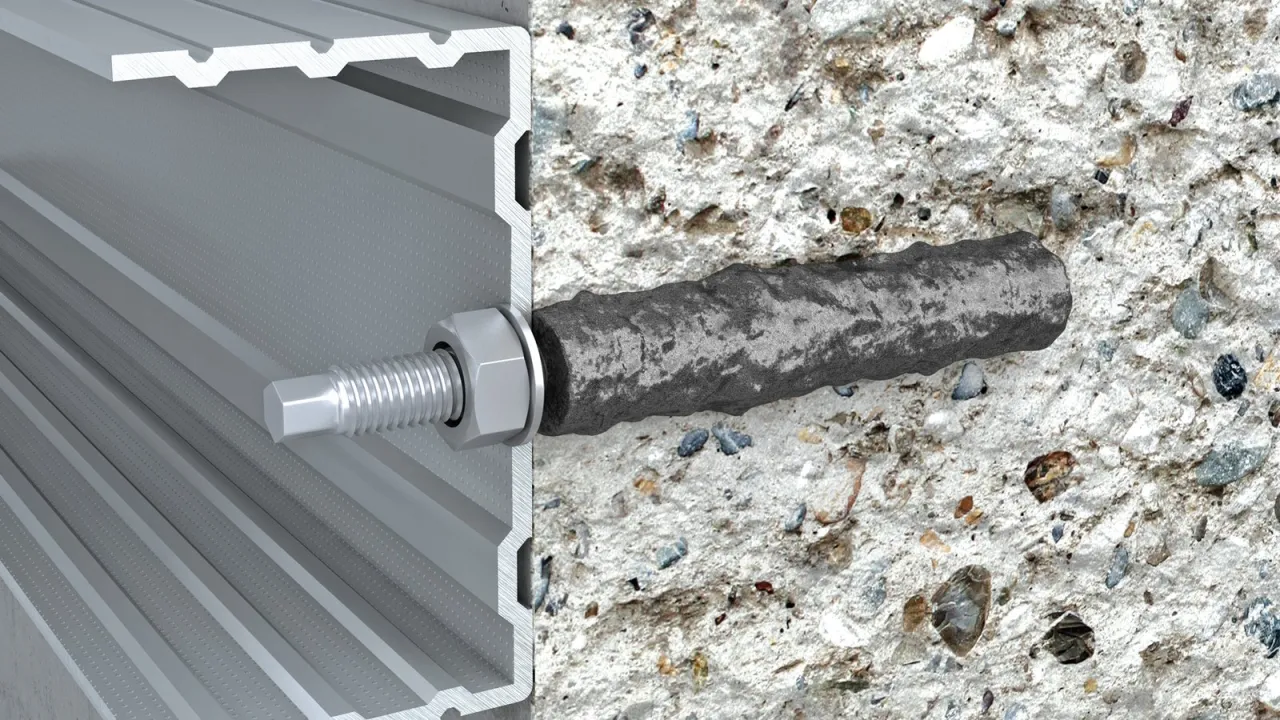

Kotwy chemiczne M10: Maksymalna wytrzymałość i montaż w wymagających warunkach
Kiedy mówimy o bezkompromisowej wytrzymałości i niezawodności, kotwy chemiczne M10 wchodzą do gry. To rozwiązanie, które oferuje maksymalną nośność, często przewyższającą możliwości kotew mechanicznych. Ich kluczową zaletą jest brak wprowadzania naprężeń w betonie, co pozwala na bezpieczny montaż nawet bardzo blisko krawędzi, a także w betonie o niższej jakości. Są niezastąpione w trudnych warunkach, takich jak wilgotne podłoże czy środowiska agresywne chemicznie. Dla mnie to wybór numer jeden, gdy bezpieczeństwo i trwałość są absolutnym priorytetem.
Jak działa kotwa chemiczna i dlaczego nie wprowadza naprężeń w betonie?
Zasada działania kotwy chemicznej M10 jest fascynująca i opiera się na adhezji żywicy. Po wprowadzeniu żywicy do otworu i osadzeniu w niej pręta gwintowanego, żywica twardnieje, tworząc trwałe połączenie między prętem a ściankami otworu. W przeciwieństwie do kotew mechanicznych, które rozpychają się w betonie, kotwa chemiczna wypełnia całą przestrzeń, tworząc jednolitą, bezszwową spoinę. Dzięki temu nie generuje naprężeń rozporowych w betonie, co jest kluczowe dla jego integralności, zwłaszcza w przypadku montażu blisko krawędzi lub w betonie o niższej klasie wytrzymałości.
Ampułka czy kartusz z żywicą? Wybierz formę aplikacji
Kotwy chemiczne M10 dostępne są w dwóch głównych formach aplikacji, a wybór zależy od skali projektu. Ampułki szklane zawierające żywicę i utwardzacz są idealne do pojedynczych mocowań lub mniejszych prac. Wystarczy wprowadzić ampułkę do otworu i wkręcić w nią pręt gwintowany, który rozbije szkło i wymiesza składniki. Dla większej liczby mocowań, a także dla większej elastyczności, zdecydowanie polecam masy w kartuszach, aplikowane za pomocą specjalnego pistoletu. Kartusze pozwalają na precyzyjne dozowanie żywicy i są bardziej ekonomiczne przy większych projektach.
Jaka kotwa M10 do konkretnego zastosowania? Praktyczny przewodnik
Skoro znasz już podstawowe typy kotew M10 i ich mechanizmy działania, nadszedł czas, aby zastanowić się, która z nich będzie najlepsza do Twojego konkretnego zadania. Poniżej przedstawiam praktyczne wskazówki, które pomogą Ci podjąć świadomą decyzję, gwarantującą bezpieczeństwo i trwałość mocowania.
Montaż balustrady lub poręczy: Która kotwa M10 zapewni stabilność?
Montaż balustrad i poręczy to zastosowanie, gdzie bezpieczeństwo jest absolutnym priorytetem. W tym przypadku zawsze rekomenduję kotwy chemiczne M10. Zapewniają one maksymalną stabilność, są odporne na drgania i nie wprowadzają naprężeń w betonie, co jest kluczowe, gdy balustrada jest montowana blisko krawędzi płyty. Jeśli jednak warunki na to pozwalają i beton jest wysokiej jakości, można rozważyć mocne kotwy mechaniczne pierścieniowe M10, pamiętając o zachowaniu odpowiednich odległości od krawędzi i precyzyjnym momencie dokręcania. Zawsze jednak, gdy mam wybór, stawiam na chemię w takich miejscach.
Mocowanie ciężkich regałów, maszyn i konstrukcji stalowych: Tylko dla najsilniejszych graczy
W przypadku mocowania ciężkich regałów magazynowych, maszyn przemysłowych czy elementów konstrukcji stalowych, kluczowa jest najwyższa nośność i niezawodność. Tutaj nie ma miejsca na kompromisy. Zdecydowanie zalecam stosowanie kotew chemicznych M10, które oferują bezkonkurencyjną wytrzymałość na obciążenia statyczne i dynamiczne. Alternatywnie, jeśli warunki montażowe są idealne, można rozważyć bardzo wytrzymałe kotwy mechaniczne pierścieniowe M10, ale zawsze po dokładnej analizie obciążeń i zaleceń producenta. Pamiętaj, że w tych zastosowaniach każdy błąd może mieć katastrofalne skutki.
Wieszanie markizy, huśtawki czy anteny satelitarnej: Jakie parametry są kluczowe?
Dla lżejszych i średnich zastosowań, takich jak wieszanie markizy, huśtawki czy anteny satelitarnej, mamy nieco większą swobodę wyboru. Często wystarczające będą kotwy mechaniczne M10, zarówno pierścieniowe, jak i tulejowe, ze względu na ich łatwość i szybkość montażu. Jednak zawsze warto wziąć pod uwagę obciążenie, jakie będzie przenosić mocowanie, oraz ekspozycję na warunki atmosferyczne. Jeśli mocowanie będzie narażone na silny wiatr, drgania lub duże wahania temperatur, kotwa chemiczna M10 może zapewnić dodatkowe bezpieczeństwo i spokój ducha. W przypadku markiz czy huśtawek, gdzie występują obciążenia dynamiczne, chemiczne kotwy są często lepszym wyborem.
Montaż kotwy M10 krok po kroku: Unikaj kosztownych błędów
Wybór odpowiedniej kotwy M10 to dopiero połowa sukcesu. Równie, a może nawet ważniejszy, jest jej prawidłowy montaż. Nawet najlepsza kotwa, źle zamontowana, nie spełni swojej funkcji i może stać się źródłem problemów. Poniższa instrukcja krok po kroku pomoże Ci uniknąć typowych błędów i zapewnić trwałe i bezpieczne mocowanie.
Dobór wiertła i głębokość wiercenia: Pierwszy i najważniejszy krok do sukcesu
Prawidłowy dobór średnicy wiertła i głębokości wiercenia to absolutna podstawa. Dla kotew mechanicznych pierścieniowych M10 zazwyczaj używamy wiertła o średnicy 10 mm. W przypadku kotew tulejowych M10, średnica wiertła może wynosić np. 15 mm. Natomiast dla kotew chemicznych z prętem M10, otwór powinien być nieco większy, zazwyczaj 12 mm. Zawsze wierć otwór nieco głębiej niż długość kotwy, aby umożliwić swobodne osadzenie i pomieścić ewentualny pył. To mały szczegół, który robi dużą różnicę.
Sekret mistrzów montażu: Dlaczego czyszczenie otworu jest absolutnie kluczowe?
To jest etap, który często jest bagatelizowany, a ma krytyczne znaczenie, szczególnie dla kotew chemicznych. Niedostateczne oczyszczenie otworu z pyłu i urobku może obniżyć nośność mocowania nawet o 40%! Dlatego zawsze, ale to zawsze, po wywierceniu otworu należy go dokładnie oczyścić. Użyj szczotki do czyszczenia otworów, a następnie pompki lub sprężonego powietrza, aby usunąć wszelkie luźne cząstki. Powtarzaj ten proces kilkukrotnie, aż otwór będzie idealnie czysty. To nie jest opcjonalny krok, to fundament trwałego mocowania.
Instalacja kotwy mechanicznej M10: Siła, precyzja i odpowiedni moment dokręcania
- Wiercenie otworu: Wywierć otwór o odpowiedniej średnicy i głębokości, zgodnie z zaleceniami producenta kotwy.
- Czyszczenie otworu: Dokładnie oczyść otwór z pyłu i urobku.
- Osadzenie kotwy: Wprowadź kotwę mechaniczną do otworu, upewniając się, że jest osadzona na odpowiedniej głębokości.
- Dokręcanie: Użyj klucza dynamometrycznego, aby dokręcić kotwę z odpowiednim momentem dokręcania (np. 30 Nm dla kotwy M10). To kluczowy moment, który zapewnia prawidłową siłę rozporową i pełną nośność kotwy. Zbyt słabe dokręcenie nie zapewni pełnej nośności, zbyt mocne może uszkodzić beton.
Aplikacja kotwy chemicznej M10: Jak prawidłowo wprowadzić pręt i ile czekać na utwardzenie?
- Wiercenie i czyszczenie: Wywierć otwór o odpowiedniej średnicy (np. 12 mm dla pręta M10) i głębokości, a następnie dokładnie go oczyść.
- Przygotowanie żywicy: W przypadku kartusza, zamontuj go w pistolecie i wyciśnij niewielką ilość żywicy, aby upewnić się, że składniki są dobrze wymieszane. W przypadku ampułki, wprowadź ją do otworu.
- Aplikacja żywicy: Wypełnij otwór żywicą, zaczynając od dna, wypełniając go w około 2/3 objętości.
- Osadzenie pręta: Wprowadź pręt gwintowany M10, obracając go, aby zapewnić równomierne rozprowadzenie żywicy i usunięcie pęcherzyków powietrza.
- Czas utwardzania: Pozostaw kotwę do utwardzenia na czas określony przez producenta. Jest to zależne od temperatury np. w 20°C może to być minimum 30 minut. Nie obciążaj kotwy przed upływem tego czasu!
Najczęstsze błędy przy kotwieniu M10: Twoja lista kontrolna
Nawet doświadczonym majsterkowiczom i profesjonalistom zdarzają się błędy, które mogą zniweczyć cały wysiłek i zagrozić bezpieczeństwu. Poniżej przedstawiam listę najczęstszych pomyłek przy montażu kotew M10, których należy bezwzględnie unikać, aby zapewnić trwałość i bezpieczeństwo Twojego mocowania.
Błąd #1: Zła średnica otworu dlaczego jeden milimetr robi ogromną różnicę?
Użycie nieprawidłowej średnicy otworu to jeden z najpoważniejszych błędów. Zbyt mały otwór uniemożliwi prawidłowe osadzenie kotwy mechanicznej lub jej rozprężenie, a w przypadku kotwy chemicznej może doprowadzić do niedostatecznego wypełnienia żywicą. Zbyt duży otwór drastycznie obniży nośność kotwy mechanicznej, ponieważ nie będzie miała ona wystarczającej powierzchni do rozprężenia. W przypadku kotwy chemicznej, zbyt duży otwór oznacza nadmierne zużycie żywicy i ryzyko, że pręt nie będzie odpowiednio zakotwiony. Pamiętaj, precyzja w tym aspekcie jest kluczowa dla efektywności kotwienia M10.
Błąd #2: Pójście na skróty, czyli pominięcie czyszczenia otworu
Jak już wspomniałem, niedokładne lub całkowite pominięcie czyszczenia otworu to prosta droga do katastrofy. Pył i urobek działają jak warstwa izolacyjna, uniemożliwiając prawidłowe przyleganie żywicy do betonu w przypadku kotew chemicznych, co może obniżyć ich nośność nawet o 40%. W przypadku kotew mechanicznych, pył może utrudniać prawidłowe rozprężenie kotwy. Nigdy nie idź na skróty w tym aspekcie czysty otwór to podstawa trwałego i bezpiecznego mocowania.
Błąd #3: Zbyt mocne dokręcenie kotwy mechanicznej i jego katastrofalne skutki
Wielu myśli, że im mocniej, tym lepiej. Nic bardziej mylnego! Zbyt mocne dokręcenie kotwy mechanicznej M10 może prowadzić do uszkodzenia betonu (np. wykruszenia krawędzi otworu) lub nawet do zerwania gwintu kotwy. To z kolei drastycznie zmniejsza jej efektywność i nośność, a w konsekwencji może doprowadzić do awarii mocowania. Dlatego tak ważna jest rola klucza dynamometrycznego, który pozwala na precyzyjne ustawienie wymaganego momentu dokręcania, zapewniając optymalne rozprężenie bez ryzyka uszkodzeń.
Przeczytaj również: Kotwy do betonu: Jak wybrać idealne i uniknąć błędów?
Błąd #4: Ignorowanie zaleceń producenta dotyczących odległości od krawędzi i rozstawu
Każdy producent kotew podaje w specyfikacji technicznej minimalne odległości od krawędzi betonu oraz minimalny rozstaw między kotwami. Ignorowanie tych zaleceń to proszenie się o kłopoty. Zbyt bliski montaż kotew mechanicznych do krawędzi może spowodować pęknięcia betonu pod wpływem naprężeń rozporowych. Podobnie, zbyt mały rozstaw między kotwami może prowadzić do wzajemnego wpływu naprężeń i obniżenia łącznej nośności. Pamiętaj, że kotwy chemiczne są znacznie bardziej tolerancyjne na montaż blisko krawędzi ze względu na brak naprężeń rozporowych, ale i dla nich istnieją pewne minimalne wartości, których należy przestrzegać. Zawsze czytaj instrukcję producenta to Twoja gwarancja bezpieczeństwa.
