Ten artykuł szczegółowo wyjaśnia, czym są kotwy do betonu, jakie są ich rodzaje i jak prawidłowo wybrać oraz zamontować odpowiednie rozwiązanie. Dowiesz się, jak zapewnić bezpieczeństwo i trwałość mocowania w różnych warunkach.
Wybór kotwy do betonu: klucz do bezpieczeństwa i trwałości mocowania, zależny od typu i warunków
- Kotwy do betonu dzielą się na mechaniczne (działające na zasadzie rozpierania) i chemiczne (działające na zasadzie adhezji), co jest podstawą ich zastosowania.
- Kluczowe kryteria wyboru obejmują rodzaj podłoża (beton spękany/niespękany), wielkość obciążenia, odległość od krawędzi oraz warunki środowiskowe.
- Kotwy mechaniczne są idealne, gdy liczy się szybkość montażu i natychmiastowe obciążenie, natomiast chemiczne sprawdzają się w trudnych podłożach, blisko krawędzi i przy dużych obciążeniach.
- Aprobaty techniczne (ETA, KOT) są niezbędne dla zapewnienia bezpieczeństwa i potwierdzenia parametrów kotew, zwłaszcza w zastosowaniach konstrukcyjnych.
- Prawidłowy montaż wymaga dokładnego oczyszczenia otworu i stosowania odpowiedniego momentu dokręcającego (klucz dynamometryczny), aby uniknąć błędów.
W świecie budownictwa i majsterkowania, gdzie każdy element konstrukcji musi spełniać najwyższe standardy bezpieczeństwa i trwałości, właściwy dobór kotew do betonu jest absolutnym fundamentem. Lekceważenie tego wyboru może prowadzić do poważnych konsekwencji od uszkodzeń konstrukcji, przez kosztowne naprawy, aż po realne zagrożenie dla życia. Moim celem w tym artykule jest dostarczenie kompleksowej wiedzy, która pozwoli na świadome i bezpieczne podejmowanie decyzji, niezależnie od tego, czy jesteś profesjonalistą, czy zaawansowanym majsterkowiczem.
Zacznijmy od zrozumienia podstaw. Kotwy do betonu, choć na pierwszy rzut oka mogą wydawać się podobne, różnią się fundamentalnie zasadą działania. Kotwy mechaniczne opierają się na sile rozpierania i tarcia w otworze, co pozwala na natychmiastowe obciążenie. Z kolei kotwy chemiczne działają na zasadzie adhezji żywicy do pręta i podłoża, tworząc niezwykle mocne, bezstresowe połączenie. Ta fundamentalna różnica jest kluczem do zrozumienia ich właściwości i optymalnego zastosowania.
Kotwa mechaniczna czy chemiczna? Jak podjąć kluczową decyzję
Pierwszym i często najważniejszym krokiem w wyborze odpowiedniego mocowania jest decyzja, czy sięgnąć po kotwę mechaniczną, czy chemiczną. To punkt wyjścia do dalszych, bardziej szczegółowych rozważań. Właściwy wybór na tym etapie znacząco wpływa na bezpieczeństwo, trwałość i efektywność całego projektu.
Kotwy mechaniczne, wykonane zazwyczaj ze stali (ocynkowanej lub nierdzewnej), działają na zasadzie rozpierania. Po wprowadzeniu do wywierconego otworu i dokręceniu, element rozpierający klinuje się w betonie, tworząc stabilne połączenie. Ich główną zaletą jest możliwość natychmiastowego obciążenia po montażu oraz stosunkowo prosta instalacja. Są one preferowanym rozwiązaniem w sytuacjach, gdy liczy się czas i nie ma potrzeby mocowania blisko krawędzi lub w podłożach o słabej strukturze.
Z drugiej strony mamy kotwy chemiczne, których działanie opiera się na adhezji specjalnej żywicy. Po wstrzyknięciu żywicy do otworu i wprowadzeniu pręta, masa utwardza się, tworząc niezwykle mocne i trwałe połączenie. Ich kluczową cechą jest brak generowania naprężeń w betonie, co czyni je idealnymi do montażu blisko krawędzi, w słabych lub spękanych podłożach, a także tam, gdzie występują drgania. Na rynku dostępne są różne rodzaje żywic poliestrowe (ekonomiczne, do mniejszych obciążeń), winyloestrowe i epoksydowe (do przenoszenia bardzo dużych obciążeń i w trudnych warunkach).
Aby ułatwić podjęcie decyzji, przygotowałem tabelę porównawczą, która w zwięzły sposób przedstawia kluczowe różnice między tymi dwoma systemami:
| Cecha | Kotwa mechaniczna | Kotwa chemiczna |
|---|---|---|
| Zasada działania | Rozpieranie/Tarcie | Adhezja żywicy |
| Naprężenia w betonie | Generuje naprężenia | Nie generuje naprężeń |
| Czas obciążenia | Natychmiastowe | Po utwardzeniu żywicy |
| Podłoża problematyczne | Ograniczone (wymaga mocnego betonu) | Idealna (spękany beton, pustaki, blisko krawędzi) |
| Odporność na drgania | Mniejsza | Wysoka |
| Koszt (ogólnie) | Zazwyczaj niższy | Zazwyczaj wyższy |
Jak wybrać idealną kotwę do betonu? Praktyczny przewodnik krok po kroku
Wybór idealnej kotwy to proces, który wymaga analizy kilku kluczowych czynników. Każdy z tych kroków jest niezwykle ważny dla zapewnienia bezpieczeństwa i trwałości mocowania. Pamiętaj, że pominięcie któregokolwiek z nich może mieć poważne konsekwencje.Diagnoza podłoża: beton spękany vs. niespękany
Pierwszym krokiem jest dokładna diagnoza podłoża. Musimy rozróżnić beton spękany od niespękanego. Beton spękany występuje często w stropach lub innych elementach, gdzie występują naprężenia rozciągające, prowadzące do powstawania mikropęknięć. Kotwy mechaniczne rozporowe mogą w takim betonie nie działać prawidłowo lub nawet pogłębiać pęknięcia. W takich przypadkach kotwy chemiczne są zdecydowanie zalecane, ponieważ nie generują dodatkowych naprężeń. Kotwy chemiczne są również niezastąpione w podłożach z pustkami (np. pustaki) lub osłabionych, gdzie kotwy mechaniczne mogłyby być nieskuteczne lub wręcz niebezpieczne.
Rodzaj i wielkość obciążenia: statyczne, dynamiczne, ścinające, wyrywające
Kolejnym kluczowym aspektem jest precyzyjne określenie rodzaju i wielkości obciążenia, jakie będzie przenosić mocowanie. Musimy rozróżnić obciążenia statyczne (stałe, np. ciężar konstrukcji), dynamiczne (zmienne, np. wibracje od maszyn), ścinające (działające równolegle do powierzchni) oraz wyrywające (działające prostopadle do powierzchni). Do przenoszenia największych i najbardziej wymagających obciążeń, zwłaszcza dynamicznych, przeznaczone są kotwy klinowe oraz kotwy chemiczne na bazie żywic winyloestrowych i epoksydowych. Niewłaściwe oszacowanie obciążenia to prosta droga do awarii mocowania.
Odległość od krawędzi, rozstaw kotew i warunki środowiskowe
Niezwykle ważne jest również zwrócenie uwagi na odległość od krawędzi betonu i rozstaw kotew. Kotwy mechaniczne rozporowe, generując naprężenia, wymagają zachowania minimalnych odległości, aby uniknąć pęknięcia betonu. Z kolei kotwy chemiczne i wkręcane, nie generując naprężeń, mogą być montowane znacznie bliżej krawędzi, co daje większą elastyczność projektową. Nie można także zapominać o warunkach środowiskowych. W środowisku wilgotnym, zewnętrznym lub agresywnym chemicznie (np. baseny, oczyszczalnie ścieków) konieczne jest stosowanie kotew wykonanych ze stali nierdzewnej (np. A4) lub odpowiednio zabezpieczonych antykorozyjnie, aby zapewnić długotrwałą odporność na korozję.
Aprobaty i certyfikaty: ETA i KOT jako gwarancja bezpieczeństwa
Na koniec, ale bynajmniej nie najmniej ważne, jest fundamentalne znaczenie aprobat i certyfikatów. Europejska Ocena Techniczna (ETA) oraz Krajowa Ocena Techniczna (KOT) to dokumenty, które są gwarancją parametrów i bezpieczeństwa produktu. Potwierdzają one, że dana kotwa została przetestowana i spełnia rygorystyczne normy, zwłaszcza w zastosowaniach konstrukcyjnych. Zawsze ostrzegam przed stosowaniem produktów bez ETA do przenoszenia dużych obciążeń to po prostu igranie z bezpieczeństwem. Wybierając kotwę, zawsze upewnij się, że posiada ona odpowiednie certyfikaty dla Twojego zastosowania.
Najpopularniejsze typy kotew i ich idealne zastosowania w praktyce
Po omówieniu ogólnych zasad wyboru, przyjrzyjmy się konkretnym typom kotew i ich praktycznym zastosowaniom. Zrozumienie specyfiki każdego rozwiązania pozwoli Ci dobrać optymalne mocowanie do Twoich potrzeb.
Kotwy opaskowe (przelotowe): uniwersalność i szybkość
Kotwy opaskowe, często nazywane przelotowymi, to jeden z najbardziej uniwersalnych i popularnych typów kotew mechanicznych. Ich główną zaletą jest szybki montaż przelotowy, co oznacza, że otwór wierci się bezpośrednio przez mocowany element. Są one przeznaczone do średnich i dużych obciążeń. W praktyce znajdą zastosowanie przy mocowaniu balustrad, wsporników, konstrukcji stalowych, a także różnego rodzaju instalacji, gdzie wymagana jest solidność i szybkość montażu.
Śruby do betonu (kotwy wkręcane): nowoczesność i elastyczność
Śruby do betonu, znane również jako kotwy wkręcane, to nowoczesne rozwiązanie, które zyskuje coraz większą popularność. Ich kluczową cechą jest to, że nie generują naprężeń rozporowych w betonie, co pozwala na montaż bliżej krawędzi. Co więcej, śruby te można demontować, co czyni je idealnymi do montażu tymczasowego lub tam, gdzie w przyszłości może być wymagana zmiana konfiguracji. Są doskonałym wyborem do mocowania regałów, maszyn, a także w przypadku konieczności precyzyjnego pozycjonowania elementów.
Kotwy tulejowe: do mniejszych i średnich obciążeń
Kotwy tulejowe to typ kotew mechanicznych, które są przeznaczone do przenoszenia mniejszych i średnich obciążeń. Ich konstrukcja pozwala na montaż w betonie, tworząc stabilne i bezpieczne połączenie. Często wykorzystuje się je przy montażu różnego rodzaju instalacji, takich jak systemy wentylacyjne, rurociągi, korytka kablowe czy lekkie konstrukcje podwieszane, gdzie nie są wymagane ekstremalnie wysokie nośności.
Kotwy chemiczne: niezastąpione w trudnych warunkach
Wracając do kotew chemicznych (wklejanych), warto podkreślić, że są one absolutnie niezastąpione w sytuacjach wymagających wysokiej nośności bez generowania naprężeń. Ich zastosowanie jest szerokie: od mocowania ciężkich bram, markiz i balustrad, przez kotwienie maszyn w halach przemysłowych, aż po renowacje w starym budownictwie, gdzie podłoże może być niejednorodne lub osłabione. Są również idealne w podłożach z pustkami, gdzie kotwy mechaniczne nie mają szans na skuteczne zakotwienie. Dzięki różnym rodzajom żywic, można dobrać rozwiązanie odporne na trudne warunki, w tym na drgania i agresywne środowisko chemiczne.
Najczęstsze błędy montażowe kotew i jak ich unikać
Nawet najlepiej dobrana kotwa nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowana. Błędy montażowe to niestety częsta przyczyna awarii i zagrożeń. Dlatego tak ważne jest, aby znać najczęstsze pułapki i wiedzieć, jak ich unikać, zapewniając tym samym bezpieczeństwo i trwałość mocowania.

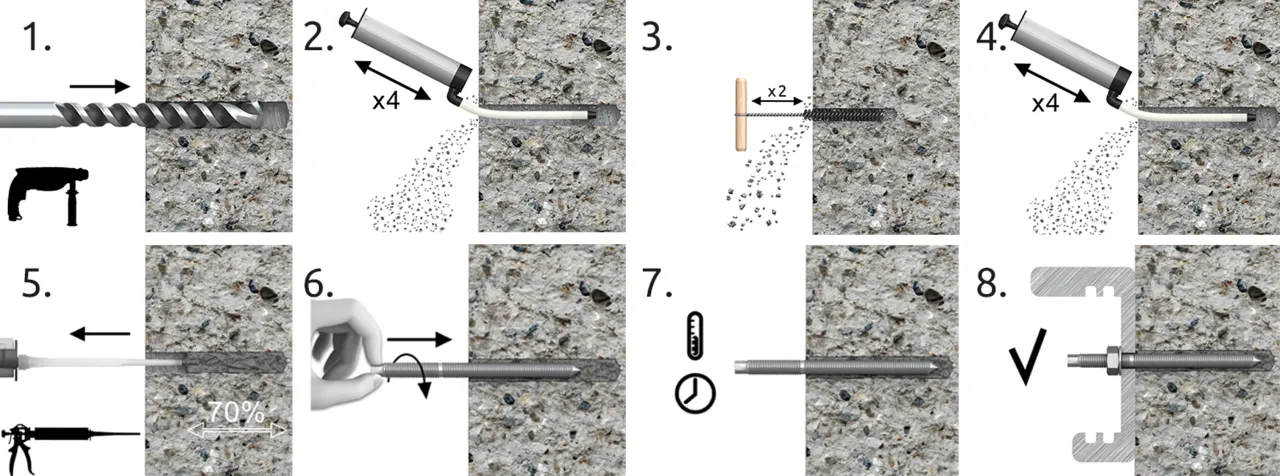

Niewłaściwe przygotowanie i oczyszczenie otworu
Jednym z najczęściej popełnianych i jednocześnie najbardziej krytycznych błędów jest niewłaściwe przygotowanie i oczyszczenie otworu. Pył i urobek pozostawiony w otworze drastycznie zmniejszają nośność kotwy, zwłaszcza chemicznej. W przypadku kotew chemicznych, żywica nie będzie w stanie prawidłowo związać się z podłożem, jeśli powierzchnia będzie zanieczyszczona. Zawsze, ale to zawsze, należy dokładnie oczyścić otwór za pomocą szczotki i odkurzacza. To niewielki wysiłek, który ma ogromne znaczenie dla bezpieczeństwa całego mocowania.
Brak klucza dynamometrycznego: precyzja to podstawa
Przy montażu kotew mechanicznych, zwłaszcza tych przeznaczonych do dużych obciążeń, stosowanie klucza dynamometrycznego jest absolutnie niezbędne. Zbyt mały moment dokręcający spowoduje, że kotwa nie zostanie prawidłowo zakotwiona i nie osiągnie deklarowanej nośności. Z kolei zbyt duży moment może doprowadzić do uszkodzenia podłoża (np. pęknięcia betonu) lub nawet zerwania samej kotwy. W obu przypadkach bezpieczeństwo jest zagrożone. Klucz dynamometryczny to inwestycja w precyzję i pewność, że kotwa działa zgodnie z założeniami producenta.
Przeczytaj również: Jak dobrać długość wkrętów do drewna? Oblicz i uniknij błędów.
Ignorowanie zaleceń producenta: droga do katastrofy

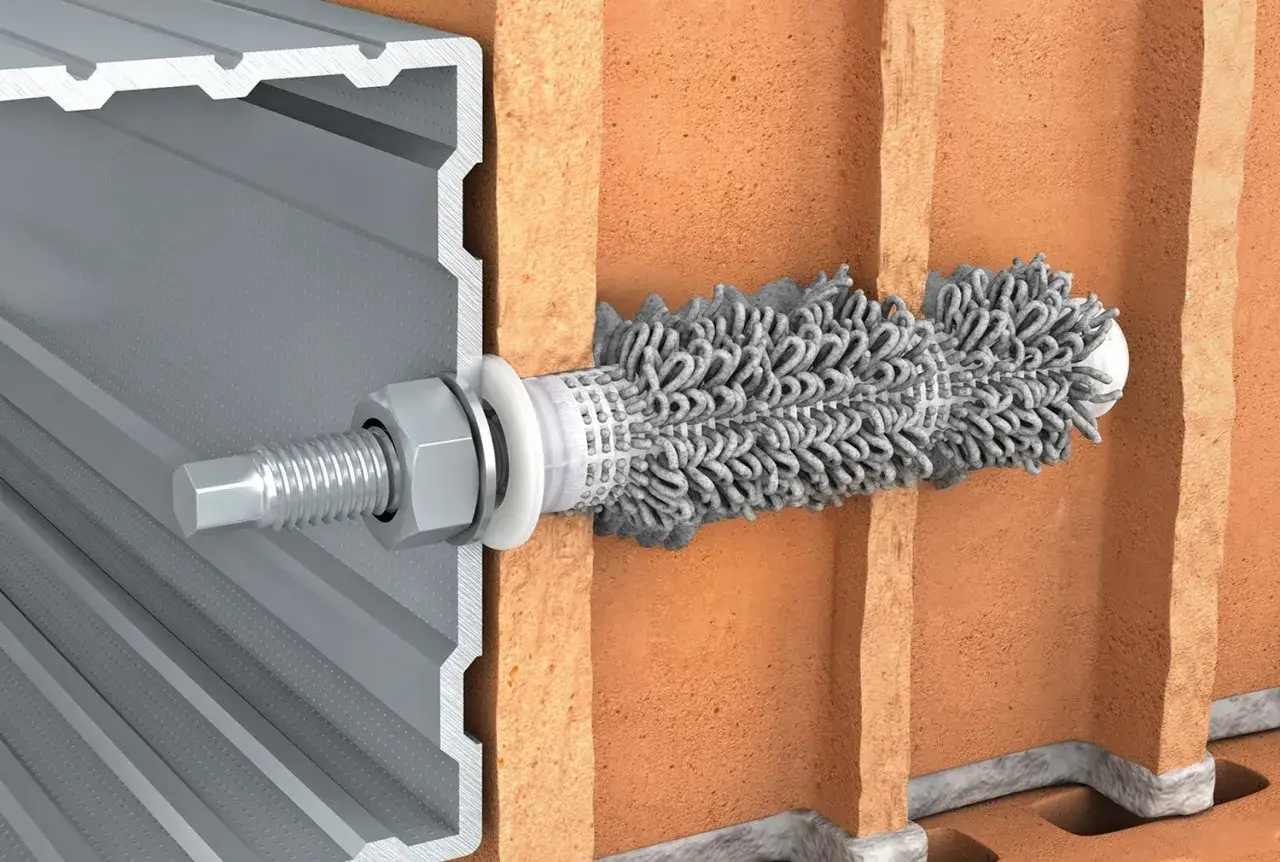

Generalną zasadą, której należy bezwzględnie przestrzegać, jest ścisłe stosowanie się do zaleceń producenta. Każda kotwa, niezależnie od typu, posiada szczegółową instrukcję montażu, która określa m.in. prawidłową średnicę i głębokość wiercenia, minimalne odstępy między kotwami, a także specyficzne wymogi, takie jak konieczność zastosowania tulei siatkowej przy kotwach chemicznych w materiałach z pustkami. Ignorowanie tych wytycznych to prosta droga do katastrofy. Niewłaściwa średnica otworu, zbyt płytkie wiercenie, zbyt małe odstępy każdy z tych błędów może niweczyć cały wysiłek i zagrażać bezpieczeństwu konstrukcji.
