Kotwa wbijana M8: Sekrety pewnego mocowania. Uniknij błędów!

Kotwa wbijana M8 to niezastąpiony element w arsenale każdego profesjonalisty, który ceni sobie szybkość i niezawodność montażu. Jako ekspert w dziedzinie mocowań, mogę śmiało stwierdzić, że to właśnie ten typ kotwy często stanowi fundament dla bezpiecznych i trwałych instalacji, od wentylacji po sufity podwieszane.

Czym jest kotwa wbijana M8 i dlaczego jest standardem w wielu instalacjach?

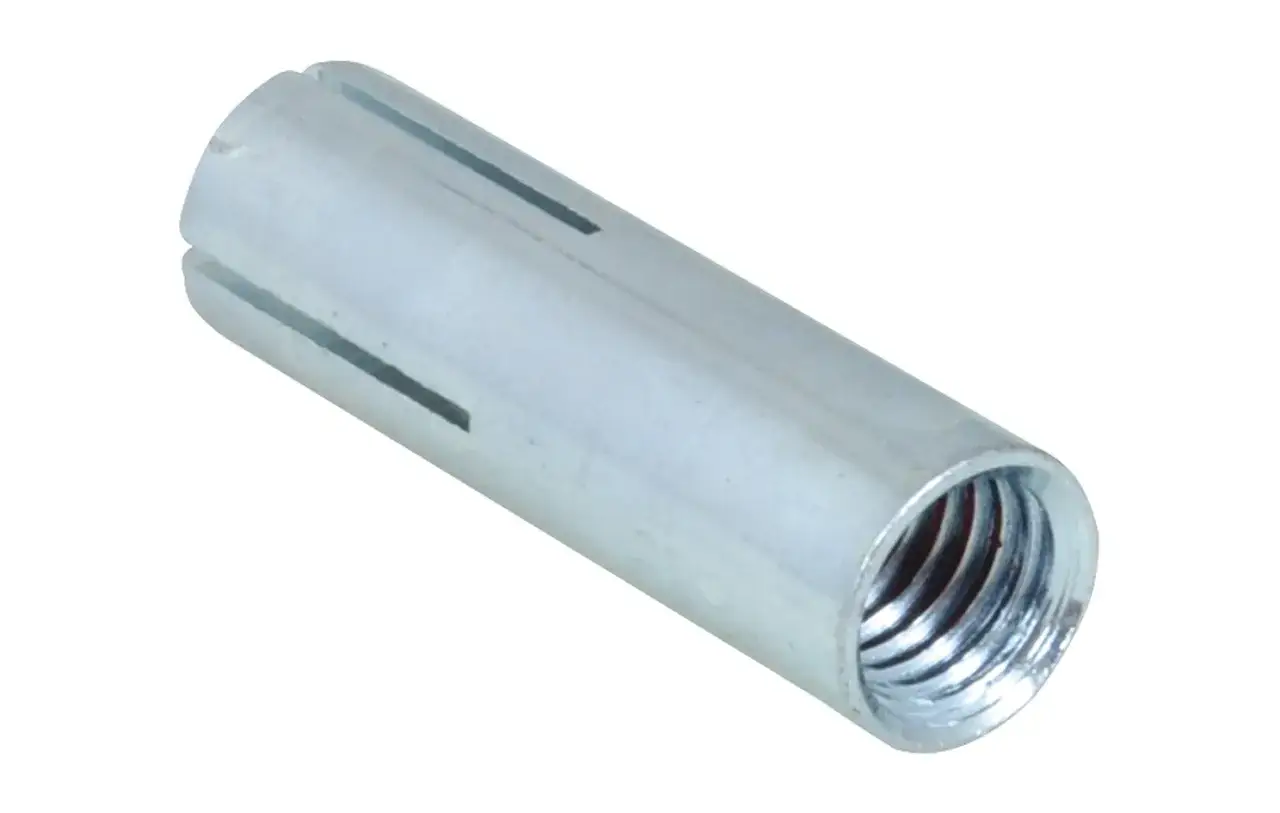

Kotwa wbijana M8 to nic innego jak stalowa tuleja rozporowa z gwintem wewnętrznym M8, najczęściej wykonana ze stali węglowej ocynkowanej. Jej zasada działania jest genialna w swojej prostocie: po umieszczeniu w wywierconym otworze, wewnętrzny stożek jest wbijany za pomocą specjalnego osadzaka. To powoduje kontrolowane rozprężenie tulei, która klinuje się w podłożu, tworząc niezwykle pewne i stabilne mocowanie. Dzięki tej metodzie, kotwa wbijana M8 stała się standardem w wielu instalacjach od budowlanych po przemysłowe głównie ze względu na niezwykłą szybkość montażu i możliwość wielokrotnego demontażu mocowanego elementu bez konieczności usuwania samej kotwy. To, moim zdaniem, kluczowa zaleta, która przekłada się na efektywność pracy na budowie.

Budowa i zasada działania jak prosty mechanizm gwarantuje solidne mocowanie?

Przyjrzyjmy się bliżej budowie. Kotwa wbijana M8 składa się z cylindrycznej tulei, która na jednym końcu posiada gwint wewnętrzny M8, a na drugim specjalnie ukształtowany stożek wewnętrzny. Wokół tego stożka znajdują się nacięcia lub szczeliny, które umożliwiają rozprężenie tulei. Kluczowym elementem jest właśnie ten stożek. Gdy za pomocą dedykowanego osadzaka uderzymy w niego, stożek wsuwa się głębiej w tuleję, rozpychając jej ścianki na zewnątrz. Te rozepchnięte ścianki wbijają się w ściany otworu w podłożu, tworząc mechaniczne zaklinowanie. Niektóre modele posiadają dodatkowo radełkowanie na zewnętrznej powierzchni, co zwiększa przyczepność do podłoża i zapobiega obracaniu się kotwy podczas montażu. To właśnie ten prosty, a zarazem skuteczny mechanizm gwarantuje tak solidne i bezpieczne mocowanie.

Gdzie kotwa M8 znajdzie najlepsze zastosowanie w praktyce?

Instalacje sanitarne, wentylacyjne i elektryczne idealny wybór do tras kablowych i rurociągów

W mojej praktyce zawodowej kotwa wbijana M8 jest niemal wszechobecna w branży instalacyjnej. To idealne rozwiązanie do mocowania instalacji wentylacyjnych, klimatyzacyjnych, wodociągowych oraz tras kablowych. Wykorzystuje się ją do montażu obejm, szyn montażowych, profili czy uchwytów, które następnie podtrzymują rury, kanały wentylacyjne czy kable. Dlaczego jest tak ceniona w tych obszarach? Przede wszystkim ze względu na wspomnianą już szybkość montażu, co jest kluczowe przy dużych projektach. Ponadto, możliwość demontażu mocowanego elementu bez naruszania samej kotwy pozwala na elastyczne zmiany w instalacji, co jest nieocenione w przypadku modernizacji czy serwisowania. Jest to mocowanie przeznaczone do średnich obciążeń, co w zupełności wystarcza do większości standardowych instalacji.

Lekkie konstrukcje i sufity podwieszane przykłady zastosowań w budownictwie ogólnym

Ale zastosowania kotwy wbijanej M8 wykraczają daleko poza typowe instalacje. W budownictwie ogólnym jest ona niezastąpiona przy mocowaniu sufitów podwieszanych, gdzie precyzja i pewność są kluczowe. Używam jej również do montażu barierek, krat, regałów magazynowych czy lekkich konstrukcji stalowych. Wyobraźmy sobie montaż oświetlenia, elementów dekoracyjnych czy nawet niewielkich maszyn wszędzie tam, gdzie potrzebne jest pewne, ale niekoniecznie ekstremalnie wytrzymałe mocowanie, kotwa wbijana M8 sprawdza się znakomicie. Jej wszechstronność sprawia, że jest to jeden z tych elementów, które zawsze warto mieć pod ręką.

Kiedy NIE stosować kotwy wbijanej? Ograniczenia i potencjalne ryzyko

Mimo wielu zalet, muszę podkreślić, że kotwa wbijana M8 ma swoje ograniczenia. Jest ona przeznaczona wyłącznie do podłoży pełnych, takich jak niezarysowany beton klasy C20/25 (lub B25) i wyższej oraz lity kamień naturalny. To bardzo ważne! Absolutnie nie nadaje się do mocowań wymagających bardzo wysokich obciążeń, ponieważ jej nośność jest ograniczona. Co więcej, nie wolno jej stosować w podłożach zarysowanych, ponieważ pęknięcia mogą uniemożliwić prawidłowe rozprężenie kotwy i drastycznie obniżyć jej nośność, prowadząc do ryzyka utraty mocowania. Podobnie, podłoża pustakowe, cegła dziurawka czy inne materiały o strukturze porowatej nie zapewnią jej odpowiedniego zakotwienia. Zawsze należy dokładnie ocenić rodzaj podłoża i wymagane obciążenia przed podjęciem decyzji o wyborze kotwy.

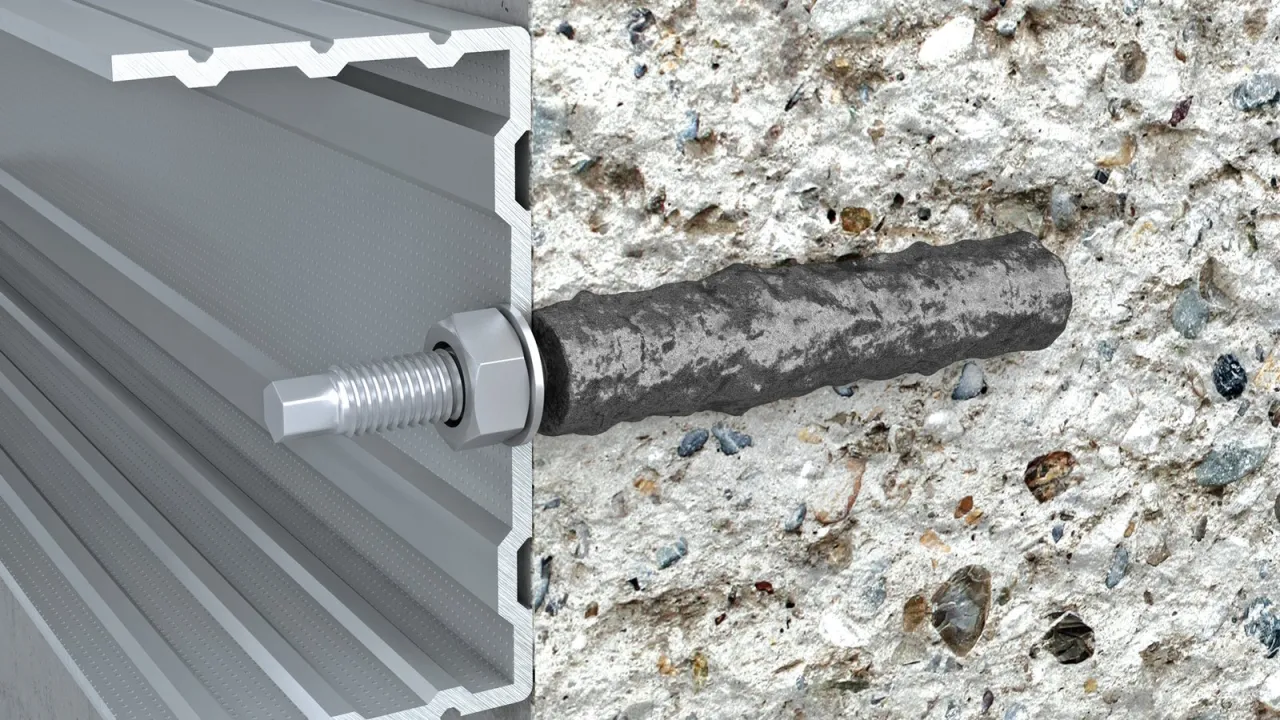

Montaż kotwy M8 krok po kroku unikaj błędów, mocuj pewnie

1. Krok 1: Precyzyjne wiercenie jaka średnica i głębokość otworu są niezbędne?

   Pierwszy i jeden z najważniejszych kroków to precyzyjne wywiercenie otworu. Dla kotwy wbijanej M8 zawsze używamy wiertła o średnicy 10 mm. Głębokość otworu powinna wynosić około 33 mm dla standardowej kotwy o długości 30 mm. Zawsze zalecam wiercenie nieco głębiej niż minimalna głębokość kotwienia, aby zapewnić miejsce na pył i urobek. Pamiętajcie, że dokładność wymiarów otworu jest kluczowa dla prawidłowego zakotwienia i osiągnięcia deklarowanej nośności.

2. Krok 2: Klucz do nośności dlaczego dokładne czyszczenie otworu jest tak ważne?

   Po wywierceniu otworu, konieczne jest jego dokładne oczyszczenie z pyłu i urobku. To krok, który często bywa bagatelizowany, a ma ogromne znaczenie dla nośności mocowania! Zanieczyszczenia w otworze mogą uniemożliwić prawidłowe rozprężenie kotwy, tworząc barierę między tuleją a ściankami podłoża. Użyjcie szczotki do otworów i pompki do przedmuchiwania, aby upewnić się, że otwór jest idealnie czysty. Czysty otwór to gwarancja pełnej przyczepności i stabilności.

3. Krok 3: Osadzanie kotwy rola i technika użycia specjalnego pobijaka

   Teraz czas na osadzenie kotwy. Włóżcie kotwę wbijaną M8 do przygotowanego otworu tak, aby była zlicowana z powierzchnią podłoża (lub nieco głębiej, jeśli tak wymaga projekt). Następnie, i to jest kluczowe, użyjcie dedykowanego osadzaka. Może to być osadzak ręczny, do którego uderzamy młotkiem, lub mechaniczny z uchwytem SDS+. Osadzak ma za zadanie wbić wewnętrzny stożek, rozprężając tuleję. Jego specjalna konstrukcja zapobiega uszkodzeniu gwintu M8 podczas tego procesu i zapewnia prawidłowe zaklinowanie kotwy w podłożu. Upewnijcie się, że kotwa jest pewnie zaklinowana i nie obraca się.

4. Krok 4: Finalne mocowanie elementu przy użyciu śruby lub pręta gwintowanego

   Ostatni etap to mocowanie właściwego elementu. W wewnętrzny gwint M8 kotwy wkręcamy pręt gwintowany lub śrubę o odpowiedniej średnicy. Pamiętajcie, że kotwa pozostaje trwale osadzona w podłożu, a to właśnie element mocujący (np. pręt) może być wielokrotnie demontowany i montowany ponownie. To właśnie ta elastyczność sprawia, że kotwa wbijana jest tak praktyczna w wielu zastosowaniach.

Najczęstsze błędy montażowe i jak ich unikać

• Zbyt płytki lub zbyt głęboki otwór: Zbyt płytki otwór uniemożliwi pełne zakotwienie, a zbyt głęboki może sprawić, że kotwa nie rozpręży się prawidłowo lub będzie wystawać. Wskazówka: Zawsze używajcie ogranicznika głębokości na wiertarce i dokładnie mierzcie.
• Użycie niewłaściwej średnicy wiertła: Użycie wiertła o innej średnicy niż 10 mm (np. 8 mm lub 12 mm) spowoduje, że kotwa nie będzie miała odpowiedniego zaklinowania lub będzie luźna. Wskazówka: Zawsze sprawdzajcie specyfikację kotwy i dobierajcie wiertło o dokładnie takiej samej średnicy.
• Brak czyszczenia otworu: Pył i urobek w otworze drastycznie obniżają nośność. Wskazówka: Po wierceniu zawsze użyjcie szczotki i pompki do przedmuchiwania.
• Nieużywanie osadzaka lub jego nieprawidłowe użycie: Próba rozprężenia kotwy bez osadzaka (np. wkręcając śrubę na siłę) może uszkodzić gwint M8 lub spowodować niepełne rozprężenie. Wskazówka: Zawsze używajcie dedykowanego osadzaka i uderzajcie młotkiem prostopadle do powierzchni, aż poczujecie opór i kotwa będzie pewnie zaklinowana.

Parametry techniczne kotwy wbijanej M8 co wpływa na nośność?

Wymiary standardowe długość tulei, średnica zewnętrzna i głębokość kotwienia

• Gwint wewnętrzny: M8
• Wymagana średnica wiertła/otworu: 10 mm
• Standardowa długość kotwy (głębokość kotwienia): zazwyczaj 30 mm (dostępne są również warianty np. 25 mm, co może wpływać na nośność i minimalną głębokość otworu)
• Minimalna głębokość otworu: około 33 mm (dla kotwy 30 mm)

Podłoże ma znaczenie jak klasa betonu wpływa na bezpieczeństwo mocowania?

Jak już wspomniałem, rodzaj i klasa podłoża mają fundamentalne znaczenie dla bezpieczeństwa i nośności mocowania. Kotwa wbijana M8 jest zaprojektowana do pracy w podłożach pełnych, a w szczególności w niezarysowanym betonie klasy C20/25 (lub B25) i wyższej oraz w litym kamieniu naturalnym. Im wyższa klasa betonu, tym większa jego wytrzymałość na ściskanie, co bezpośrednio przekłada się na wyższą nośność kotwy. W betonie o niższej klasie lub w betonie zarysowanym, mechanizm rozprężania może nie działać prawidłowo, a nośność kotwy zostanie drastycznie obniżona. Zawsze należy sprawdzić klasę betonu przed rozpoczęciem montażu i porównać ją z danymi technicznymi producenta kotwy.

Stal ocynkowana czy nierdzewna? Wybór materiału a środowisko montażu

Materiał, z którego wykonana jest kotwa, jest równie ważny, co podłoże. Standardem jest stal węglowa ocynkowana, zazwyczaj z grubością ocynku minimum 5µm. Taka powłoka zapewnia dobrą ochronę przed korozją w suchych warunkach wewnętrznych. Jeśli jednak pracujemy w środowisku zewnętrznym, o podwyższonej wilgotności, w miejscach narażonych na działanie agresywnych substancji chemicznych (np. w przemyśle chemicznym, basenach) lub w pobliżu morza, gdzie występuje zasolenie, zdecydowanie zalecam stosowanie kotew ze stali nierdzewnej. Choć są droższe, gwarantują długotrwałą odporność na korozję, co przekłada się na bezpieczeństwo i trwałość całej konstrukcji. Zawsze dobierajcie materiał kotwy do warunków środowiskowych, w jakich będzie ona eksploatowana.

Kotwa wbijana M8 vs. inne mocowania kiedy postawić na alternatywę?

Kotwa wbijana vs kotwa tulejowa różnice w mechanizmie i zastosowaniu

Często spotykam się z pytaniem, czym różni się kotwa wbijana od tulejowej. Kluczowa różnica leży w mechanizmie i sposobie mocowania elementu. Kotwa wbijana M8 posiada gwint wewnętrzny, co pozwala na licowane mocowanie z możliwością wielokrotnego demontażu elementu (np. pręta gwintowanego) bez naruszania samej kotwy. Jest to idealne rozwiązanie, gdy estetyka ma znaczenie lub gdy przewidujemy przyszłe zmiany w instalacji. Kotwa tulejowa natomiast zazwyczaj wykorzystuje gwint zewnętrzny lub jest mocowaniem przelotowym, co oznacza, że element jest mocowany bezpośrednio przez kotwę. Kotwy tulejowe często oferują nieco wyższą nośność i są stosowane, gdy element ma być trwale przymocowany, a możliwość demontażu nie jest priorytetem. Wybór zależy więc od specyfiki projektu: jeśli potrzebujemy elastyczności i estetyki, wybieram wbijaną; jeśli maksymalnej nośności i trwałego połączenia, skłaniam się ku tulejowej.

Kotwa wbijana vs kotwa opaskowa (ekspresowa) porównanie nośności i szybkości montażu przelotowego

Kolejnym popularnym mocowaniem jest kotwa opaskowa, często nazywana ekspresową lub trzpieniową. W porównaniu do kotwy wbijanej, kotwy opaskowe generalnie oferują wyższą wytrzymałość przy tych samych wymiarach nominalnych. Dzieje się tak, ponieważ ich mechanizm rozprężania (najczęściej klin rozporowy) jest bardziej agresywny i tworzy większe naprężenia w podłożu. Kotwy opaskowe są często stosowane do montażu przelotowego, co oznacza, że element jest mocowany bezpośrednio przez otwór w elemencie i podłożu. Kiedy więc wybrać kotwę wbijaną zamiast opaskowej? Gdy gwint wewnętrzny, estetyka i możliwość demontażu mocowanego elementu są priorytetem. Kotwa opaskowa jest lepsza, gdy potrzebujemy maksymalnej nośności i szybkiego, trwałego mocowania przelotowego, a wygląd i elastyczność są mniej istotne.

Przeczytaj również: Wkręty do deskowania dachu: Wybierz mądrze i uniknij błędów!

Kiedy sięgnąć po kotwę chemiczną? Scenariusze dla najwyższych obciążeń i podłoży krytycznych

Są sytuacje, w których ani kotwa wbijana, ani tulejowa czy opaskowa nie będą odpowiednim rozwiązaniem. Mówię tu o scenariuszach wymagających najwyższych obciążeń, mocowania w podłożach zarysowanych, blisko krawędzi, w materiałach o niższej wytrzymałości (np. cegła dziurawka, pustaki), a także tam, gdzie wymagana jest całkowita szczelność i brak naprężeń rozporowych. W takich przypadkach niezastąpiona jest kotwa chemiczna. Działa ona na zasadzie adhezji żywicy do podłoża i pręta, tworząc bezstresowe, wodoszczelne i niezwykle wytrzymałe połączenie. Choć jej montaż jest bardziej czasochłonny i wymaga większej precyzji, to w krytycznych zastosowaniach, takich jak mocowanie balustrad, ciężkich konstrukcji stalowych czy elementów fasadowych, jest to jedyne słuszne rozwiązanie, które gwarantuje bezpieczeństwo i trwałość na lata.
