W świecie budownictwa i zaawansowanych prac majsterkowiczowych, prawidłowy dobór i montaż kotew do muru to absolutna podstawa. Nie jest to jedynie kwestia wygody, ale przede wszystkim bezpieczeństwa i trwałości mocowania. Ten artykuł ma za zadanie przeprowadzić Cię przez meandry technologii kotwienia, pomagając zrozumieć różnice między dostępnymi rozwiązaniami i wybrać to najwłaściwsze dla Twojego projektu.
Wybór kotwy do muru klucz do trwałego i bezpiecznego mocowania
- Kotwy dzielą się na mechaniczne (rozporowe, do podłoży pełnych) i chemiczne (wklejane, bez naprężeń, idealne do pustaków i materiałów porowatych).
- Dobór kotwy jest ściśle uzależniony od rodzaju podłoża: beton, cegła pełna, silikat pozwalają na większość typów, natomiast pustaki i gazobeton wymagają kotew chemicznych z tuleją siatkową lub specjalistycznych rozwiązań.
- Prawidłowy montaż, w tym wiercenie bez udaru w pustakach i dokładne czyszczenie otworu, jest równie ważny jak wybór kotwy i decyduje o jej nośności.
- Błędy takie jak nieoczyszczony otwór, zła głębokość zakotwienia czy niedokładne wymieszanie żywicy drastycznie obniżają wytrzymałość mocowania.
- Nośność kotwy zależy od wielu czynników (typ, średnica, głębokość, klasa muru) i jest precyzyjnie określona w Europejskich Ocenach Technicznych (ETA).

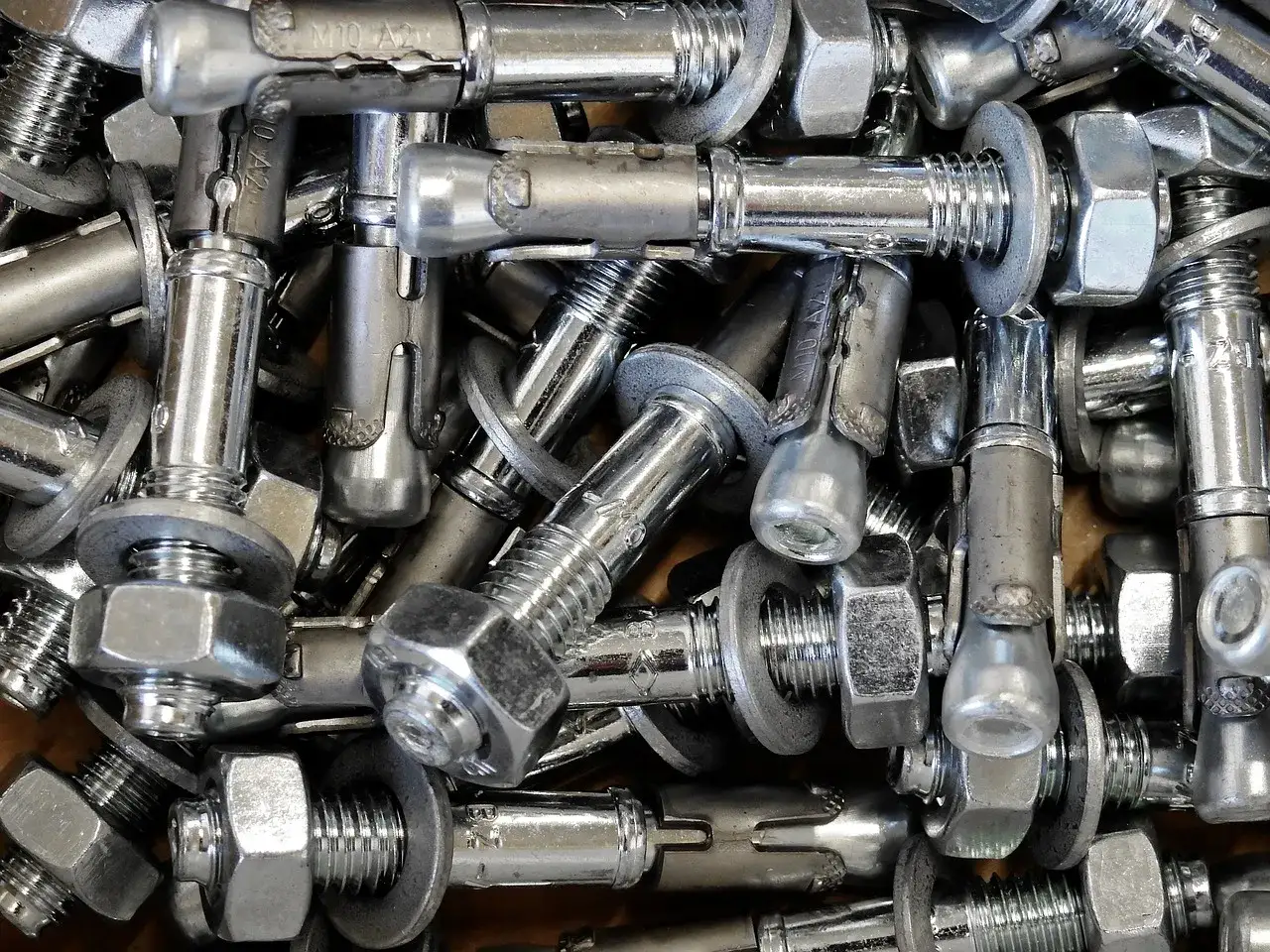

Kotwy mechaniczne: siła rozprężenia dla pewnego mocowania
Kotwy mechaniczne, jak sama nazwa wskazuje, opierają swoje działanie na fizycznych zasadach. Ich mocowanie w podłożu odbywa się poprzez rozprężenie elementu kotwiącego w wywierconym otworze. Generuje to siły tarcia i nacisku, które zapewniają stabilne i pewne połączenie. Z moich doświadczeń wynika, że ich główną zaletą jest szybkość montażu oraz możliwość natychmiastowego obciążenia, co jest niezwykle cenne na placu budowy. Są one optymalnym rozwiązaniem do podłoży pełnych i twardych, takich jak beton, cegła pełna czy kamień. Wśród popularnych typów warto wymienić kotwy opaskowe, tulejowe, a także coraz częściej stosowane wkręty do betonu, które oferują wysoką nośność bez konieczności rozprężania tulei.Kotwy chemiczne: wiązanie adhezyjne bez naprężeń
Kotwy chemiczne, często nazywane wklejanymi, działają na zupełnie innej zasadzie. Składają się z żywicy (najczęściej poliestrowej, winyloestrowej lub epoksydowej) oraz pręta gwintowanego lub zbrojeniowego. Żywica, wstrzyknięta do otworu, wiąże chemicznie z podłożem i elementem kotwiącym, tworząc niezwykle mocne połączenie na zasadzie adhezji. Kluczową zaletą tego rozwiązania jest brak generowania naprężeń w podłożu, co jest nieocenione przy montażu blisko krawędzi lub w materiałach słabych i kruchych. Co więcej, kotwy chemiczne są jedynym słusznym wyborem w przypadku materiałów z pustkami, gdzie tradycyjne kotwy rozporowe po prostu nie mają się o co oprzeć. Rodzaj żywicy dobiera się w zależności od wymagań dotyczących obciążenia, czasu wiązania i warunków środowiskowych.

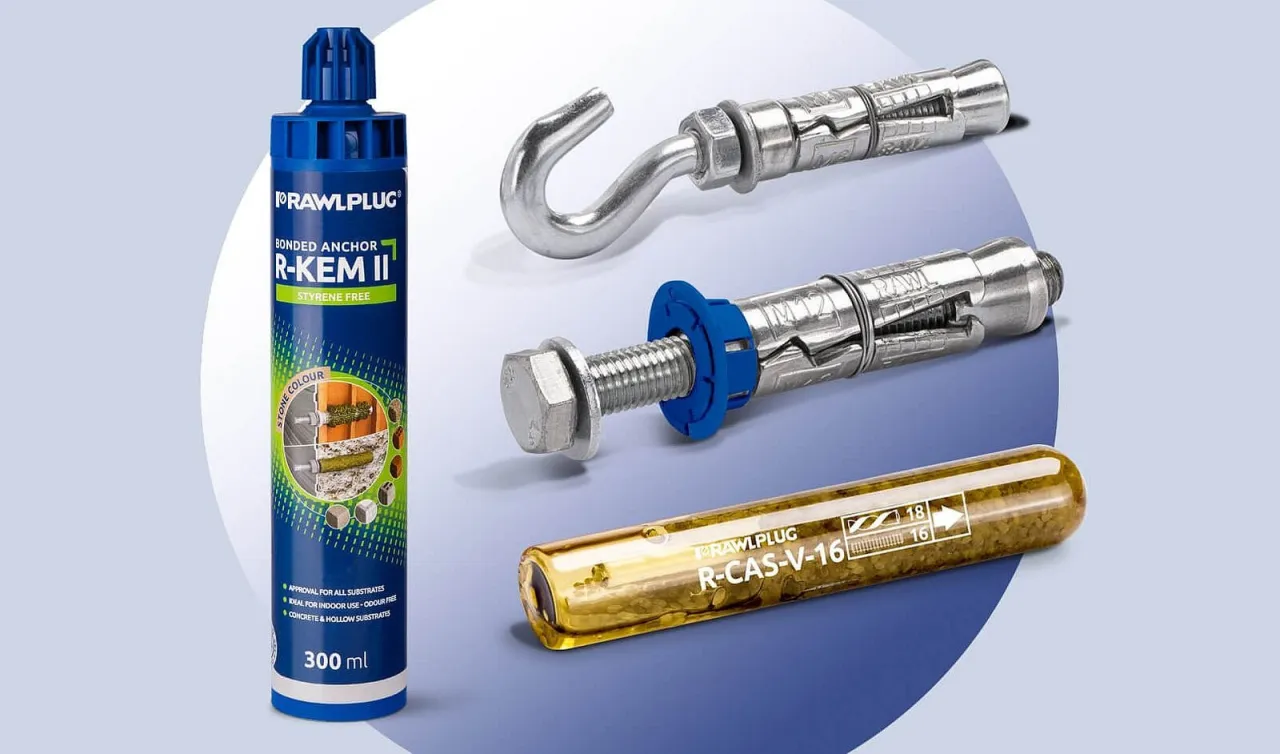

Tabela porównawcza: Kotwy mechaniczne vs. chemiczne
| Cecha | Kotwa mechaniczna | Kotwa chemiczna |
|---|---|---|
| Zasada działania | Rozprężenie, tarcie, nacisk | Wiązanie adhezyjne żywicy z podłożem i prętem |
| Typ podłoża | Podłoża pełne, twarde (beton, cegła pełna) | Wszystkie typy podłoży, w tym z pustkami, porowate, słabe |
| Generowanie naprężeń | Tak, w wyniku rozprężenia | Nie, brak naprężeń w podłożu |
| Czas obciążenia | Natychmiastowe po montażu | Po pełnym utwardzeniu żywicy (zależne od temperatury) |
| Odporność na wibracje | Mniejsza | Wyższa, dzięki elastycznemu połączeniu |
| Montaż blisko krawędzi | Ograniczony, ryzyko pęknięcia | Możliwy, bezpieczny |
| Zastosowanie | Mocowanie elementów konstrukcyjnych, balustrad, maszyn | Mocowanie balustrad, markiz, konstrukcji stalowych, w materiałach słabych |

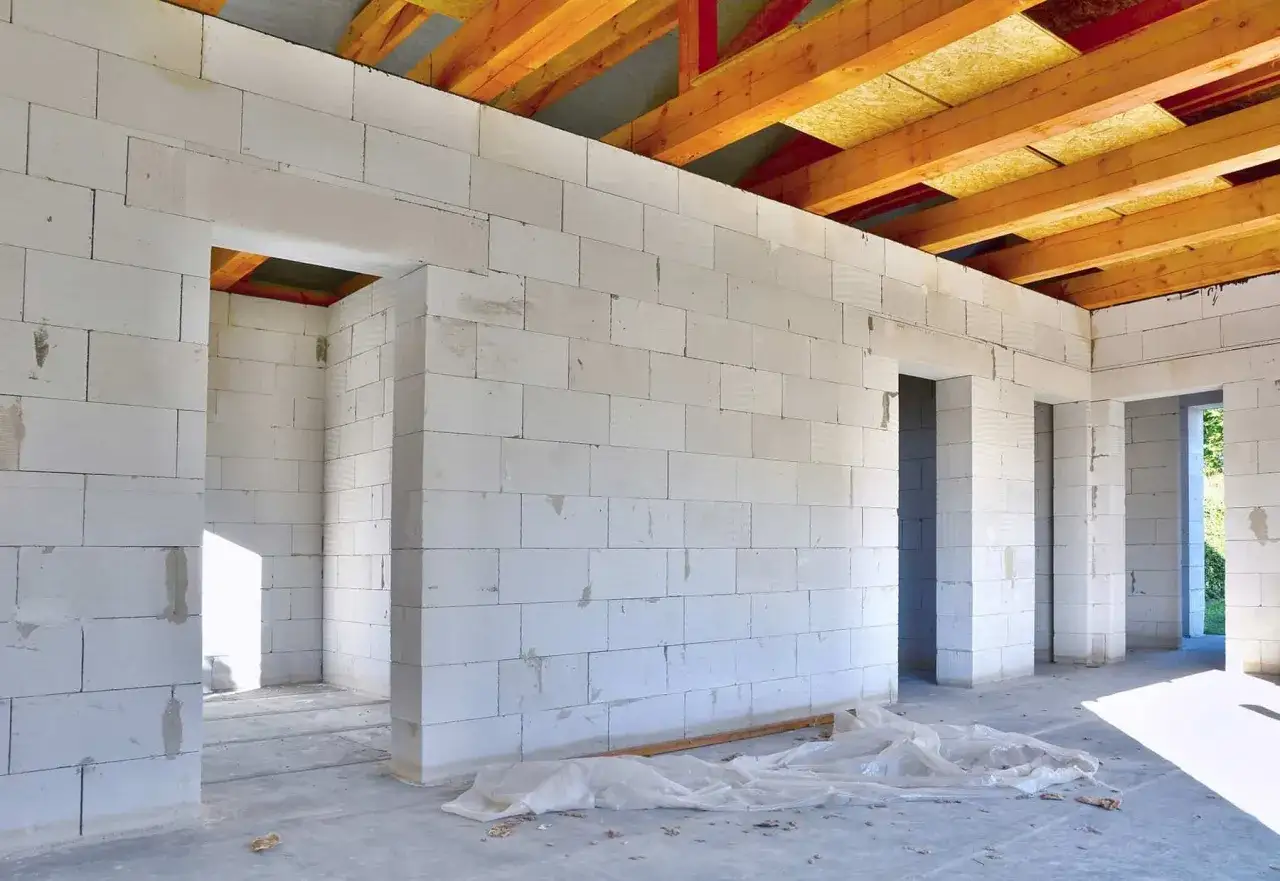

Dobór kotwy do rodzaju podłoża
Klucz do sukcesu w mocowaniu tkwi w prawidłowym doborze kotwy do specyfiki materiału, w którym będzie ona osadzona. To fundament, na którym opiera się całe bezpieczeństwo i trwałość konstrukcji.
Mocowanie w materiałach pełnych (beton, cegła pełna, silikat)
Materiały pełne, takie jak beton, cegła pełna czy bloczki silikatowe, są najbardziej uniwersalnym podłożem pod kątem kotwienia. Ich jednorodna i zwarta struktura pozwala na zastosowanie szerokiej gamy rozwiązań. Z powodzeniem możemy tu stosować zarówno kotwy mechaniczne rozporowe, które doskonale wykorzystują siły tarcia i nacisku, jak i kotwy chemiczne, które zapewnią niezwykle mocne, bezstresowe połączenie. Wybór konkretnego typu zależy tu głównie od obciążenia, warunków środowiskowych i preferencji montażowych.
Mocowanie w materiałach z pustkami (pustaki ceramiczne, cegła dziurawka)
Mocowanie w materiałach z pustkami, takich jak popularne pustaki ceramiczne (np. Porotherm) czy cegła dziurawka, stanowi znacznie większe wyzwanie. Standardowe kotwy rozporowe są tu nieskuteczne, ponieważ nie mają się o co oprzeć, a ich rozprężenie może wręcz uszkodzić delikatne ścianki pustaków. W takich przypadkach jedynym słusznym rozwiązaniem są kotwy chemiczne, ale z kluczowym dodatkiem tuleją siatkową. Tuleja ta zapobiega niekontrolowanemu wypływowi żywicy do pustych przestrzeni, tworząc w nich "koreczki" żywiczne, które po utwardzeniu zapewniają pewne zakotwienie. Alternatywą mogą być specjalistyczne kołki ramowe z długą strefą rozporu, które rozprężają się na większej długości, ale ich nośność jest zazwyczaj niższa niż kotew chemicznych.
Mocowanie w betonie komórkowym (gazobetonie, Ytong, Suporex)
Beton komórkowy, znany również jako gazobeton, Ytong czy Suporex, to materiał o niskiej wytrzymałości na ściskanie i porowatej strukturze. Z tego powodu, zdecydowanie odradzam stosowanie kotew rozporowych, które mogłyby łatwo uszkodzić materiał, prowadząc do jego wykruszenia i osłabienia mocowania. Najbezpieczniejszym i najbardziej efektywnym rozwiązaniem są tu kotwy chemiczne, które wypełniają pory materiału, tworząc solidne połączenie adhezyjne. Na rynku dostępne są również specjalistyczne kołki do betonu komórkowego, które dzięki swojej konstrukcji minimalizują ryzyko uszkodzenia podłoża.
Mocowanie w murze warstwowym i starych, zniszczonych ścianach
Mur warstwowy, a zwłaszcza stare, zniszczone ściany, to podłoża o dużej niejednorodności i często osłabionej strukturze. W takich przypadkach, gdzie tradycyjne mocowania mogą okazać się zawodne, kotwy chemiczne są zazwyczaj najbezpieczniejszym i najbardziej efektywnym rozwiązaniem. Dzięki zdolności żywicy do wypełniania nierówności i wzmacniania osłabionych fragmentów muru, zapewniają one stabilne i trwałe mocowanie, minimalizując ryzyko uszkodzenia podłoża. Warto jednak pamiętać, że w przypadku bardzo starych i kruchych murów, każdorazowo należy przeprowadzić testy wytrzymałościowe.
Prawidłowy montaż kotwy
Nawet najlepiej dobrana kotwa nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zamontowana. Proces instalacji to szereg kluczowych kroków, które decydują o finalnej nośności i bezpieczeństwie mocowania.
Wiercenie otworu
Pierwszym i fundamentalnym krokiem jest prawidłowe wywiercenie otworu. Tutaj moja rada jest prosta, ale niezwykle ważna: w materiałach z pustkami, takich jak pustaki ceramiczne, zawsze wierć bez udaru! Użycie udaru wiertarki może spowodować uszkodzenie wewnętrznych ścianek pustaków, co drastycznie obniży nośność kotwy chemicznej i uniemożliwi prawidłowe zakotwienie. W materiałach pełnych udar jest zazwyczaj dopuszczalny, a nawet wskazany, aby przyspieszyć wiercenie.
Krytyczne znaczenie czyszczenia otworu
To jest etap, który często jest bagatelizowany, a w przypadku kotew chemicznych jest absolutnie krytyczny. Pył i zwierciny pozostałe w otworze to prawdziwy "cichy zabójca nośności". Żywica, zamiast związać się bezpośrednio ze strukturą muru, zwiąże się z luźnym pyłem, tworząc słabe i nietrwałe połączenie. Dlatego po wywierceniu otworu należy go dokładnie wyczyścić. Proces ten obejmuje mechaniczne szczotkowanie specjalną szczotką do otworów, a następnie przedmuchanie otworu pompką ręczną lub sprężonym powietrzem. Czynności te należy powtórzyć kilkukrotnie, aż do momentu, gdy z otworu nie będzie wydobywał się żaden pył.
Montaż kotew mechanicznych
Montaż kotew mechanicznych jest zazwyczaj prostszy i szybszy. Po wywierceniu i oczyszczeniu otworu, kotwę wkłada się do środka. Następnie, poprzez dokręcanie śruby lub nakrętki, element rozprężny kotwy jest aktywowany, co powoduje jej zaklinowanie w otworze. Ważne jest, aby używać odpowiedniego momentu obrotowego, zgodnego z zaleceniami producenta, aby zapewnić pełne rozprężenie bez uszkodzenia kotwy czy podłoża.
Aplikacja kotwy chemicznej
Aplikacja kotwy chemicznej wymaga precyzji. Po włożeniu kartusza z żywicą do pistoletu, pierwsze ok. 10 cm żywicy należy wycisnąć i wyrzucić. Jest to kluczowe, ponieważ dopiero po tym czasie składniki żywicy (żywica i utwardzacz) są prawidłowo wymieszane i mają jednolity kolor. W materiałach otworowych, takich jak pustaki, obowiązkowe jest użycie tulei siatkowej, którą umieszcza się w otworze przed wstrzyknięciem żywicy. Żywicę wstrzykuje się od dna otworu, stopniowo wycofując pistolet, aż otwór zostanie wypełniony w około 2/3 objętości. Następnie, ruchem obrotowym, wprowadza się pręt gwintowany. Niezwykle ważne jest przestrzeganie czasu wiązania żywicy, który jest podany przez producenta i zależy od temperatury otoczenia. Przed upływem tego czasu nie wolno obciążać kotwy.
Najczęstsze błędy podczas montażu
Nawet doświadczonym fachowcom zdarzają się błędy, które mogą mieć poważne konsekwencje dla bezpieczeństwa i trwałości mocowania. Warto być świadomym najczęstszych pułapek.
Nieoczyszczony otwór "cichy zabójca nośności"
Jak już wspomniałem, nieoczyszczony otwór to jeden z najpoważniejszych błędów, zwłaszcza przy kotwach chemicznych. Żywica, zamiast związać się z czystą, nośną strukturą muru, wiąże się z warstwą pyłu. Powoduje to, że połączenie jest jedynie powierzchowne i ma drastycznie obniżoną wytrzymałość. To jak próba przyklejenia czegoś do zakurzonej ściany efekt będzie mizerny. W moich projektach zawsze kładę nacisk na ten etap, bo wiem, że to on decyduje o finalnej jakości.
Zła głębokość zakotwienia i niewłaściwa średnica otworu
Każda kotwa ma określoną minimalną i optymalną głębokość zakotwienia, a także wymaganą średnicę otworu. Niezastosowanie się do tych zaleceń producenta może prowadzić do osłabienia mocowania. Zbyt płytkie zakotwienie może spowodować wyrwanie kotwy pod obciążeniem, a zbyt duża średnica otworu uniemożliwi prawidłowe rozprężenie kotwy mechanicznej lub spowoduje nadmierne zużycie żywicy w przypadku kotwy chemicznej, jednocześnie obniżając jej nośność.
Zbyt mała odległość od krawędzi lub innych kotew
Mocowanie zbyt blisko krawędzi muru lub w zbyt małej odległości od innych kotew to kolejny poważny błąd. W przypadku kotew mechanicznych, rozprężenie może spowodować pęknięcie materiału, zwłaszcza w kruchych podłożach. Nawet w przypadku kotew chemicznych, zbyt małe odległości mogą prowadzić do osłabienia strefy zakotwienia i zmniejszenia wytrzymałości całego systemu. Producenci zawsze podają minimalne odległości, które należy bezwzględnie przestrzegać, aby zapewnić integralność podłoża.
Niedokładne wymieszanie żywicy
W kotwach chemicznych żywica i utwardzacz są zazwyczaj przechowywane w oddzielnych komorach kartusza i mieszają się dopiero w dyszy aplikatora. Jeśli pierwsze porcje żywicy nie zostaną wyrzucone, lub jeśli dysza jest zatkana, składniki mogą nie wymieszać się prawidłowo. Skutkiem tego jest żywica, która nie utwardza się w pełni lub utwardza się nierównomiernie, co sprawia, że kotwa nie osiąga deklarowanej nośności i w praktyce nie działa.
Jak rozumieć parametry nośności kotew
Zrozumienie parametrów nośności kotew to podstawa świadomego i bezpiecznego projektowania mocowań. Nie wystarczy wiedzieć, że kotwa "trzyma" trzeba wiedzieć, jak mocno i w jakich warunkach.
Siła wyrywająca a siła ścinająca
Podstawowe parametry, które musimy wziąć pod uwagę, to siła wyrywająca (obciążenie rozciągające) i siła ścinająca (obciążenie poprzeczne). Siła wyrywająca to obciążenie działające prostopadle do powierzchni muru, próbujące "wyrwać" kotwę z podłoża. Siła ścinająca to obciążenie działające równolegle do powierzchni, próbujące "uciąć" lub "przesunąć" kotwę. W projekcie zawsze należy uwzględnić oba rodzaje obciążeń, ponieważ rzadko kiedy mocowanie jest poddawane tylko jednemu typowi siły. Często występują obciążenia kombinowane, które są sumą tych dwóch.
Wpływ klasy betonu i rodzaju muru
Nośność kotwy jest ściśle związana z wytrzymałością podłoża, w którym jest osadzona. Im mocniejszy i bardziej zwarty materiał, tym wyższa będzie zazwyczaj nośność kotwy. Na przykład, kotwa w betonie klasy C20/25 będzie miała znacznie wyższą nośność niż ta sama kotwa w betonie klasy C8/10. Podobnie, cegła pełna zapewni lepsze parametry niż pustak ceramiczny. Dlatego tak ważne jest, aby znać klasę i rodzaj muru, w którym planujemy mocowanie, i dobrać kotwę z uwzględnieniem tych parametrów.
Przeczytaj również: Altana stabilna jak skała? Wybierz i zamontuj kotwy!
Europejska Ocena Techniczna (ETA)
Europejska Ocena Techniczna (ETA) to dokument, który powinien być Twoim przewodnikiem przy doborze kotew. Jest to wiarygodne źródło danych o nośności i parametrach użytkowych kotew, potwierdzone niezależnymi badaniami. W ETA znajdziesz szczegółowe informacje dotyczące konkretnego typu i średnicy kotwy, dopuszczalnej głębokości zakotwienia, minimalnych odległości od krawędzi muru oraz od innych kotew. Co ważne, ETA zawiera również dane dotyczące nośności w różnych typach podłoża i warunkach środowiskowych. Zawsze zalecam korzystanie z tych danych, aby mieć pewność, że mocowanie jest bezpieczne i zgodne z normami.
