Wymiary strzemion pod fundament: Jak obliczyć i uniknąć błędów?

Planowanie lub realizacja budowy domu to proces, w którym każdy detal ma znaczenie, a fundamenty stanowią jego absolutną podstawę. Prawidłowe wymiarowanie i wykonanie zbrojenia ław fundamentowych, w tym strzemion, jest kluczowe dla bezpieczeństwa i trwałości całej konstrukcji. W tym artykule wyjaśnię, jak prawidłowo obliczyć wymiary strzemion i dlaczego tak ważna jest precyzja, zwłaszcza w kontekście otuliny betonowej.

Rola strzemion, o której możesz nie wiedzieć więcej niż tylko "ramka" na pręty

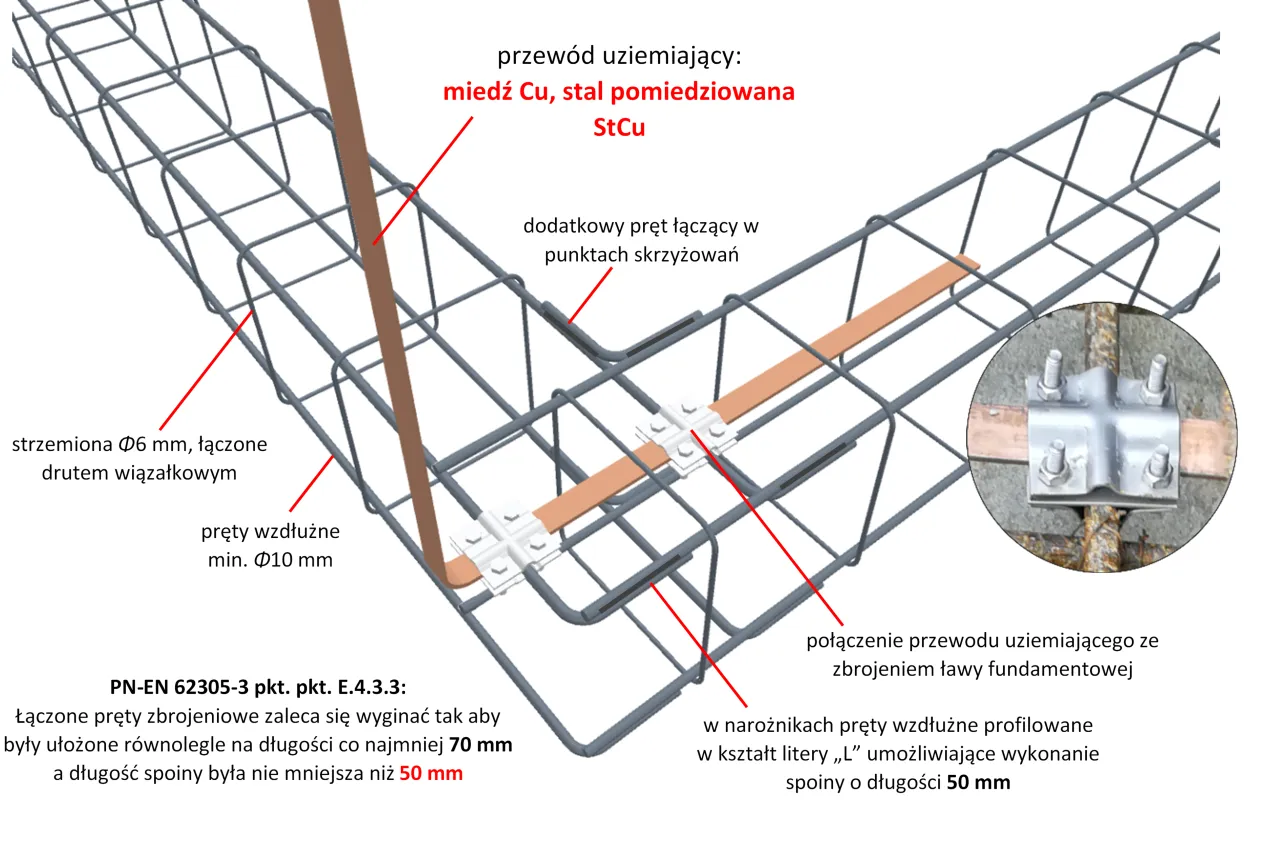

Strzemiona to znacznie więcej niż tylko "ramki" utrzymujące pręty zbrojeniowe w ryzach. Pełnią one funkcję zbrojenia poprzecznego w ławach fundamentowych, a ich zadaniem jest przede wszystkim utrzymywanie prętów głównych (podłużnych) we właściwej pozycji podczas betonowania i eksploatacji. Ale to nie wszystko! Strzemiona zapobiegają również ich wyboczeniu pod wpływem ściskania oraz, co niezwykle istotne, przenoszą siły ścinające, które mogą pojawić się w fundamencie. Wykonuje się je zazwyczaj ze stali żebrowanej, najczęściej klasy A-IIIN, która charakteryzuje się odpowiednią wytrzymałością i przyczepnością do betonu.

Co się stanie, gdy wymiary są niewłaściwe? Potencjalne ryzyka i koszty

Z mojego doświadczenia wynika, że lekceważenie prawidłowych wymiarów strzemion to prosta droga do poważnych problemów. Jeśli strzemiona są zbyt małe lub zbyt duże, albo ich rozstaw jest nieodpowiedni, cała konstrukcja fundamentu ulega osłabieniu. Może to prowadzić do powstawania niebezpiecznych pęknięć, a w skrajnych przypadkach nawet do utraty nośności. Co gorsza, jeśli otulina betonowa jest zbyt mała, zbrojenie staje się narażone na korozję, co drastycznie skraca żywotność fundamentu i całego budynku. Konsekwencje to nie tylko ryzyko katastrofy budowlanej, ale także ogromne koszty napraw, wzmocnień, a nawet konieczności rozbiórki i ponownego wykonania fundamentów. Warto więc poświęcić czas na precyzję na tym etapie.

Kluczowe czynniki wpływające na wymiar strzemion

Szerokość ławy fundamentowej: punkt wyjścia dla wszystkich obliczeń

Kiedy mówimy o wymiarach strzemion, zawsze zaczynamy od jednego podstawowego parametru: szerokości ławy fundamentowej. To ona jest punktem wyjścia do wszelkich obliczeń. Strzemiona muszą być zaprojektowane w taki sposób, aby swobodnie mieściły się w obrysie ławy, jednocześnie zachowując odpowiednią przestrzeń między stalą a zewnętrzną krawędzią betonu czyli tak zwaną otulinę. Bez znajomości szerokości ławy, nie jesteśmy w stanie poprawnie wyznaczyć wymiarów strzemienia.

Otulina betonu: dlaczego 5 cm to "magiczna" granica chroniąca stal przed korozją?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed szkodliwym wpływem środowiska. W przypadku fundamentów, które mają bezpośredni kontakt z gruntem, minimalna grubość otuliny jest absolutnie krytyczna. Zgodnie z normą Eurokod 2, dla elementów konstrukcyjnych znajdujących się w agresywnym środowisku (jakim jest grunt), minimalna otulina powinna wynosić 5 cm (50 mm). Dlaczego to tak ważne? Otulina chroni stal zbrojeniową przed wilgocią, tlenem i substancjami chemicznymi zawartymi w gruncie, które mogłyby doprowadzić do korozji. Zardzewiałe zbrojenie traci swoją nośność, a produkty korozji zwiększają objętość, co może prowadzić do pękania betonu. Pamiętajmy: 5 cm to nie sugestia, to wymóg normowy dla trwałości konstrukcji.

Średnica prętów zbrojeniowych: jak wpływa na finalne wymiary i wytrzymałość?

Do wykonania strzemion najczęściej używa się prętów stalowych o średnicy ø6 mm lub ø8 mm. W większości standardowych domów jednorodzinnych, gdzie obciążenia nie są ekstremalne, pręty ø6 mm są zazwyczaj wystarczające. Natomiast w przypadku większych obciążeń, bardziej skomplikowanych konstrukcji lub w miejscach szczególnie narażonych na siły ścinające, projektant może zalecić użycie prętów ø8 mm. Średnica pręta ma również wpływ na finalny wymiar strzemienia, choć w mniejszym stopniu niż otulina. Musimy bowiem pamiętać, że strzemię "zabiera" pewną przestrzeń, a jego grubość (czyli średnica pręta) jest częścią całkowitego wymiaru, który musi zmieścić się w otulinie.

Obliczanie wymiarów strzemion: prosty wzór i praktyczne zastosowanie

Wzór, który rozwieje Twoje wątpliwości: Szerokość ławy - 2x otulina = Wymiar strzemienia

Obliczenie wymiarów strzemienia jest zaskakująco proste, jeśli znamy kluczowe parametry. Wzór, który stosuję i polecam, to:

Wymiar strzemienia = Wymiar ławy - (2 x grubość otuliny)

Ten wzór dotyczy zarówno szerokości, jak i wysokości strzemienia. Musimy pamiętać, że otulina musi być zachowana z każdej strony zbrojenia od góry, od dołu i po bokach. Dlatego odejmujemy podwójną grubość otuliny. Jak już wspomniałem, dla fundamentów mających kontakt z gruntem, minimalna otulina to 5 cm.

Przykład z budowy: Obliczamy strzemiona dla typowej ławy o szerokości 60 cm

Przejdźmy do praktycznego przykładu. Załóżmy, że mamy ławę fundamentową o szerokości 60 cm i wysokości 40 cm. Przyjmujemy minimalną otulinę betonową wynoszącą 5 cm. Jakie wymiary powinno mieć strzemię?

• Szerokość strzemienia: 60 cm (szerokość ławy) - (2 x 5 cm otuliny) = 60 cm - 10 cm = 50 cm
• Wysokość strzemienia: 40 cm (wysokość ławy) - (2 x 5 cm otuliny) = 40 cm - 10 cm = 30 cm

W tym przypadku strzemię powinno mieć wymiary 50x30 cm. Pamiętajmy, że te wymiary odnoszą się do zewnętrznych krawędzi strzemienia. Jeśli używamy prętów o średnicy ø8 mm, musimy uwzględnić, że wewnętrzne wymiary będą nieco mniejsze.

Gotowe rozwiązania: najpopularniejsze wymiary strzemion spotykane na polskich budowach

Na polskich budowach, szczególnie w przypadku domów jednorodzinnych, często spotykamy się z kilkoma standardowymi wymiarami strzemion, które wynikają z typowych szerokości ław fundamentowych i wspomnianej otuliny. Do najpopularniejszych należą:

• 25x25 cm często stosowane w ławach o szerokości 35 cm i wysokości 35 cm.
• 30x25 cm dla ław o szerokości 40 cm i wysokości 35 cm.
• 30x30 cm dla ław o szerokości 40 cm i wysokości 40 cm.
• 50x30 cm jak w naszym przykładzie, dla ław o szerokości 60 cm i wysokości 40 cm.

Warto jednak pamiętać, że są to tylko przykłady. Zawsze należy kierować się projektem!

Więcej niż tylko wymiar: inne ważne aspekty zbrojenia fundamentu

Średnica drutu: Kiedy wystarczy standardowe ø6 mm, a kiedy projekt wymaga ø8 mm?

Jak już wspomniałem, wybór średnicy prętów na strzemiona to decyzja, która leży w gestii projektanta konstrukcji. W większości przypadków, dla typowych domów jednorodzinnych, strzemiona wykonane z prętów o średnicy ø6 mm są w zupełności wystarczające. Zapewniają one odpowiednią sztywność i zdolność do przenoszenia sił. Jednakże, gdy mamy do czynienia z większymi obciążeniami, na przykład w budynkach wielokondygnacyjnych, w miejscach koncentracji naprężeń, czy też w specyficznych warunkach gruntowych, projektant może zalecić użycie prętów o średnicy ø8 mm. To zwiększa wytrzymałość strzemion i zdolność fundamentu do przenoszenia większych obciążeń. Nigdy nie podejmujmy tej decyzji samodzielnie.

Rozstaw strzemion: Jak gęsto układać zbrojenie, by fundament pracował prawidłowo?

Rozstaw strzemion, czyli odległość między nimi wzdłuż ławy fundamentowej, jest równie ważny jak ich wymiary. Standardowo, w typowych ławach fundamentowych, strzemiona układa się w odstępach od 30 do 50 cm. Jednakże, istnieją miejsca, gdzie wymagane jest ich zagęszczenie. Mówię tu przede wszystkim o narożnikach fundamentów, miejscach podparcia ścian nośnych, czy też w strefach, gdzie występują większe obciążenia. W takich newralgicznych punktach rozstaw strzemion może zostać zmniejszony do 10-15 cm, a nawet 20-30 cm. Celem takiego zagęszczenia jest zwiększenie sztywności zbrojenia i jego zdolności do przenoszenia naprężeń ścinających. Pamiętajmy, że precyzyjny rozstaw strzemion, podobnie jak ich wymiary, jest zawsze szczegółowo określony w projekcie konstrukcyjnym.

Haki i odpowiednie zagięcia: niedoceniany detal, który gwarantuje stabilność konstrukcji

Choć często niedoceniane, prawidłowe wykonanie haków i zagięć strzemion ma ogromne znaczenie dla stabilności i bezpieczeństwa całej konstrukcji. Haki strzemion, czyli ich końcówki zagięte pod odpowiednim kątem (zazwyczaj 135 stopni), zapewniają odpowiednie zakotwienie stali w betonie. Dzięki nim strzemię jest w stanie skutecznie przenosić siły rozciągające i ścinające, a także zapobiegać wysuwaniu się prętów z betonu. Niewłaściwe zagięcia lub brak haków mogą znacząco obniżyć efektywność zbrojenia, prowadząc do jego osłabienia w kluczowych miejscach.

Projekt budowlany: Twoje ostateczne źródło wytycznych

Dlaczego projekt konstrukcyjny jest Twoim najważniejszym dokumentem?

Chciałbym to podkreślić z całą mocą: projekt budowlany, a w szczególności projekt konstrukcyjny, to jedyny wiążący dokument, który określa wszystkie parametry zbrojenia. Znajdziesz w nim dokładne wymiary, średnice prętów, ich klasę, rozstaw strzemion, a także wszelkie inne detale niezbędne do prawidłowego wykonania fundamentów. Samodzielne wprowadzanie zmian w projekcie, nawet tych, które wydają się niewielkie, jest absolutnie niedopuszczalne. Może to prowadzić do poważnych błędów konstrukcyjnych, osłabienia fundamentów, a w skrajnych przypadkach nawet do katastrofy budowlanej. Zawsze traktuj projekt jako swoją biblię na budowie.

Kiedy i czy można modyfikować założenia projektowe? Konsultacja z konstruktorem

Oczywiście, w trakcie budowy mogą pojawić się sytuacje, które wymagają pewnych modyfikacji pierwotnego projektu. Jednakże, wszelkie takie zmiany, zwłaszcza te dotyczące elementów konstrukcyjnych, muszą być konsultowane i zatwierdzone przez uprawnionego konstruktora. Tylko on, posiadając odpowiednią wiedzę i doświadczenie, jest w stanie ocenić wpływ proponowanych zmian na bezpieczeństwo i stabilność konstrukcji. Konstruktor może zaproponować alternatywne rozwiązania, dokonać niezbędnych przeliczeń i oficjalnie zatwierdzić modyfikacje. Działanie na własną rękę w tym zakresie to proszenie się o kłopoty.

Unikaj błędów: najczęstsze pomyłki przy strzemionach fundamentowych

Błąd nr 1: Zbyt mała lub nieregularna otulina prosta droga do korozji zbrojenia

To moim zdaniem najpoważniejszy błąd, jaki można popełnić przy zbrojeniu fundamentów. Zbyt cienka otulina betonowa (mniej niż wymagane 5 cm) lub jej nieregularność sprawia, że stal zbrojeniowa jest bezpośrednio narażona na działanie wilgoci i tlenu z gruntu. To prowadzi do szybkiej korozji, która osłabia pręty, a produkty korozji zwiększają objętość, powodując pękanie betonu. Efekt? Fundament traci swoją nośność i trwałość. Aby tego uniknąć, należy bezwzględnie stosować podkładki dystansowe, które zapewnią stałą i odpowiednią grubość otuliny.

Błąd nr 2: Ignorowanie zagęszczenia strzemion w narożnikach i strefach obciążonych

Wielu wykonawców, dążąc do oszczędności czasu lub materiału, ignoruje zalecenia projektowe dotyczące zagęszczenia strzemion w narożnikach fundamentów oraz pod ścianami nośnymi. Jest to poważny błąd. Narożniki i miejsca podparcia ścian to strefy, w których występują największe koncentracje naprężeń. Brak odpowiedniego zagęszczenia strzemion w tych miejscach osłabia zdolność fundamentu do przenoszenia obciążeń ścinających i rozciągających, co może prowadzić do powstawania rys i pęknięć, a w konsekwencji do osłabienia całej konstrukcji budynku.

Przeczytaj również: Pękające ściany? Jak skutecznie wzmocnić fundamenty starego domu

Błąd nr 3: Stosowanie niewłaściwej klasy stali lub średnicy prętów pozorna oszczędność, realne zagrożenie

Kuszące może być zastosowanie tańszej stali o niższej klasie wytrzymałości lub prętów o mniejszej średnicy niż te, które przewidział projektant. To jednak pozorna oszczędność, która w rzeczywistości stanowi realne zagrożenie dla bezpieczeństwa konstrukcji. Każdy element zbrojenia jest precyzyjnie obliczony pod konkretne obciążenia i warunki. Zastąpienie przewidzianej stali inną, o gorszych parametrach, lub zmniejszenie średnicy prętów, bezpośrednio wpływa na nośność fundamentu. Może to skutkować jego niewystarczającą wytrzymałością, co w przyszłości może doprowadzić do poważnych uszkodzeń, a nawet katastrofy budowlanej. Zawsze trzymaj się wytycznych projektowych dotyczących klasy i średnicy stali.
