Ten artykuł stanowi kompleksowy przewodnik po prawidłowym łączeniu zbrojenia w fundamentach, wyjaśniając kluczowe metody, zasady oraz najczęściej popełniane błędy. Dowiesz się, jak zapewnić trwałość i bezpieczeństwo konstrukcji Twojego domu, bazując na sprawdzonych praktykach i obowiązujących normach budowlanych.

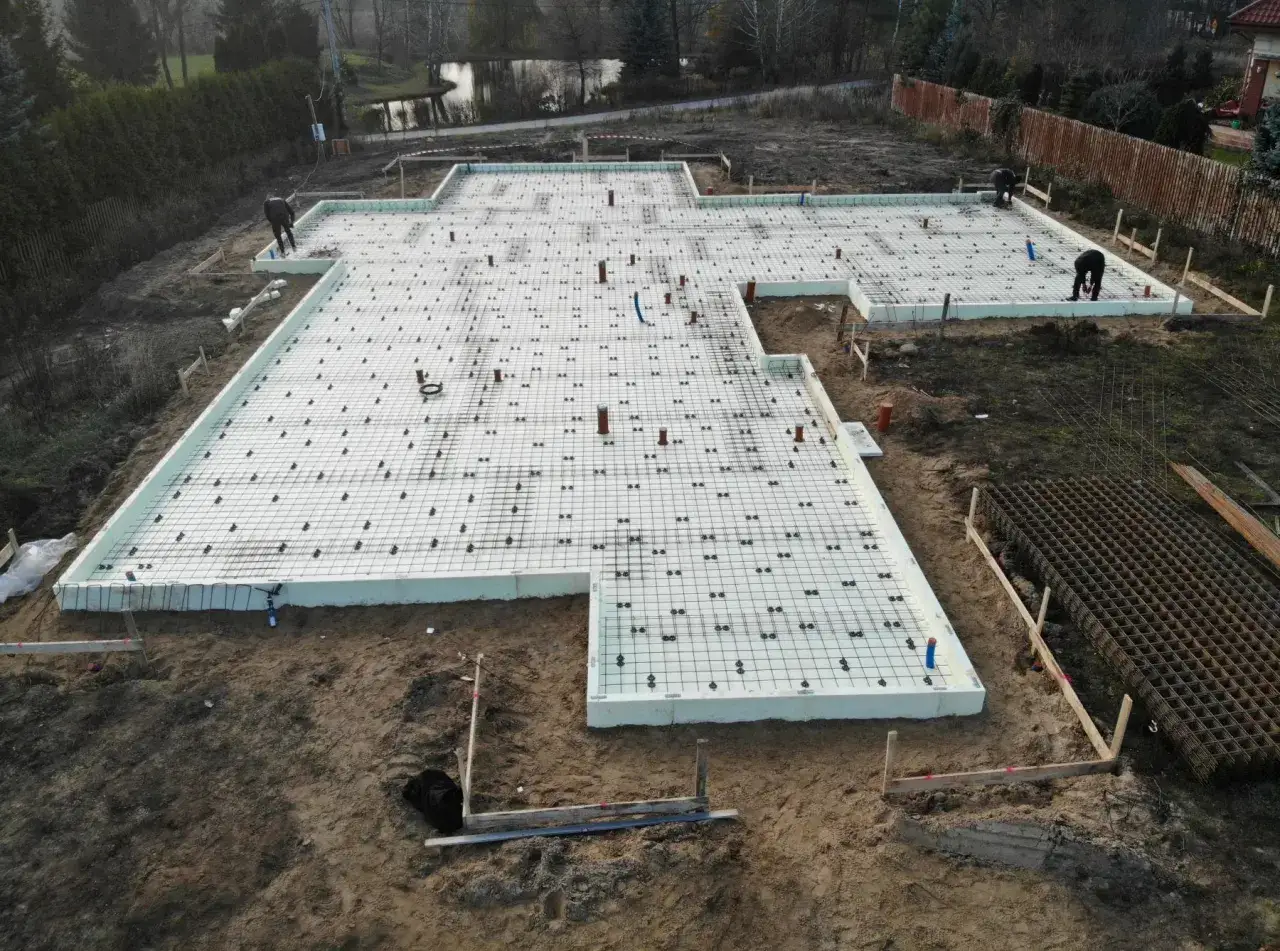

Prawidłowe łączenie zbrojenia w fundamentach klucz do stabilności i bezpieczeństwa konstrukcji
- Łączenie "na zakład" to najpopularniejsza metoda, wymagająca długości zakładu ok. 50-krotności średnicy pręta (50d).
- Spawanie i złączki mechaniczne to alternatywy, stosowane w specyficznych warunkach, droższe lub wymagające specjalistycznych kwalifikacji.
- Zakłady należy rozmieszczać naprzemiennie ("na mijankę"), nigdy w jednym przekroju.
- W narożnikach i punktach krytycznych stosuje się dodatkowe pręty (np. kształtki "L") dla zapewnienia ciągłości zbrojenia.
- Kluczowe jest zapewnienie odpowiedniej otuliny betonowej (min. 50 mm) oraz unikanie błędów takich jak zbyt krótki zakład czy brudne pręty.
- Wszystkie prace muszą być zgodne z normą PN-EN 1992-1-1 (Eurokod 2) i projektem budowlanym.
Prawidłowo połączone zbrojenie w fundamentach to absolutna podstawa stabilności i długowieczności każdego budynku. Fundamenty, jako element przenoszący wszystkie obciążenia konstrukcji na grunt, muszą być nie tylko odpowiednio wymiarowane, ale przede wszystkim właściwie wykonane. Zbrojenie, czyli stalowe pręty zatopione w betonie, odpowiada za przenoszenie sił rozciągających, na które beton jest mało odporny. Bez niego fundamenty byłyby podatne na pękanie i uszkodzenia, co w konsekwencji mogłoby zagrozić całej konstrukcji.
Niestety, nieprawidłowe lub niewystarczające połączenia zbrojenia to prosta droga do poważnych problemów. Mogą one prowadzić do powstawania rys i pęknięć w betonie, nadmiernego osiadania budynku, a nawet do utraty nośności fundamentów. W mojej praktyce widziałem, jak małe zaniedbania na etapie zbrojenia potrafią skutkować kosztownymi naprawami w przyszłości. Konsekwencje są zawsze te same: zmniejszenie bezpieczeństwa, trwałości i wartości nieruchomości. Dlatego tak ważne jest zrozumienie koncepcji ciągłości zbrojenia.
Ciągłość zbrojenia to nic innego jak zapewnienie, że wszystkie pręty stalowe w konstrukcji fundamentowej działają jako jeden, spójny system. Dzięki temu siły rozciągające i ścinające są skutecznie rozkładane i przenoszone wzdłuż całej ławy fundamentowej. Jeśli zbrojenie jest połączone w sposób nieciągły, w miejscach osłabień mogą powstawać koncentracje naprężeń, prowadzące do lokalnych uszkodzeń. To właśnie ta ciągłość gwarantuje, że cała siatka zbrojeniowa efektywnie współpracuje z betonem, tworząc solidną i odporną na obciążenia podstawę domu.
Metody łączenia zbrojenia w fundamentach
W budownictwie stosuje się kilka głównych metod łączenia prętów zbrojeniowych. Wybór odpowiedniej techniki zależy od wielu czynników, takich jak typ konstrukcji, wymagana wytrzymałość, dostępny sprzęt, kwalifikacje wykonawców oraz oczywiście budżet. Z mojego doświadczenia wynika, że każda z nich ma swoje specyficzne zastosowanie.
Najpopularniejszą i najbardziej ekonomiczną metodą, szczególnie w budownictwie jednorodzinnym, jest łączenie "na zakład". Polega ono na ułożeniu dwóch prętów równolegle obok siebie na określonej długości i związaniu ich drutem wiązałkowym. Jest to technika sprawdzona, stosowana od dziesięcioleci, która przy prawidłowym wykonaniu zapewnia wystarczającą wytrzymałość połączenia.
Inną metodą jest spawanie prętów zbrojeniowych. Zapewnia ono bardzo sztywne i trwałe połączenie, jednak wymaga specjalistycznych umiejętności, odpowiedniego sprzętu i jest możliwe tylko dla określonych gatunków stali (np. niskostopowej klasy W). Muszę podkreślić, że spawanie prętów zbrojeniowych jest procesem, który może osłabić ich strukturę, jeśli nie zostanie wykonane prawidłowo i zgodnie z normami. Z tego powodu, w budownictwie mieszkaniowym, gdzie nie ma specjalnych wymagań konstrukcyjnych, rzadko się je stosuje, głównie ze względu na ryzyko i koszty.
Współczesną alternatywą są złączki mechaniczne. To nowoczesne rozwiązanie polega na skręcaniu prętów za pomocą specjalnych muf. Złączki mechaniczne charakteryzują się wysoką precyzją i bardzo dużą wytrzymałością, często przewyższającą wytrzymałość samego pręta. Są one jednak znacznie droższe od metody "na zakład" i stosuje się je głównie w skomplikowanych konstrukcjach, przy ograniczonej przestrzeni, gdzie trudno jest wykonać długi zakład, lub gdy projektant wymaga bardzo wysokiej wytrzymałości i niezawodności połączenia.
Łączenie "na zakład" praktyczny przewodnik
Skupmy się teraz na metodzie "na zakład", ponieważ to z nią najczęściej spotykamy się na budowach domów jednorodzinnych. Prawidłowe wykonanie tego połączenia jest kluczowe dla bezpieczeństwa konstrukcji.
Długość zakładu (l₀) kluczowy parametr
Najważniejszym elementem połączenia "na zakład" jest jego długość, oznaczana jako l₀. To ona decyduje o tym, jak skutecznie siły będą przenoszone z jednego pręta na drugi. Długość zakładu zależy od wielu czynników, takich jak klasa betonu, klasa i średnica (φ) stali, a także warunki przyczepności. Powszechnie przyjmuje się, że minimalna długość zakładu powinna wynosić około 50-krotność średnicy pręta (50d). Dla przykładu, jeśli używamy prętów o średnicy ø12 mm, zakład powinien mieć około 50-60 cm. Zawsze jednak należy konsultować się z normą PN-EN 1992-1-1 (Eurokod 2) oraz, co najważniejsze, z projektem budowlanym, który zawiera precyzyjne wartości obliczone dla konkretnej konstrukcji. Projektant bierze pod uwagę wszystkie obciążenia i właściwości materiałów, dlatego jego wytyczne są nadrzędne.
Wiązanie prętów drutem wiązałkowym
Po ułożeniu prętów na odpowiednią długość zakładu, należy je solidnie związać drutem wiązałkowym. Zazwyczaj używa się drutu o średnicy 1,2-1,6 mm. Do wiązania służą specjalne cęgi zbrojarskie, które pozwalają na szybkie i pewne wykonanie splotów. Najczęściej stosuje się wiązanie "na krzyż" lub "na ósemkę", które skutecznie stabilizują pręty. Warto pamiętać, że wiązanie ma na celu jedynie ustabilizowanie prętów na czas betonowania, aby nie przemieściły się pod wpływem ciężaru betonu czy wibracji. Samo wiązanie drutem nie przenosi sił konstrukcyjnych za to odpowiada odpowiednia długość zakładu i przyczepność stali do betonu.
Rozmieszczenie zakładów zasada "mijanki"
Jednym z najczęściej popełnianych błędów jest koncentrowanie wszystkich połączeń w jednym przekroju konstrukcji. Jest to niedopuszczalne, ponieważ tworzy punkt osłabienia, gdzie beton jest mniej zbrojony. Zawsze podkreślam, że zakłady należy rozmieszczać naprzemiennie, czyli "na mijankę". Oznacza to, że jeśli jeden pręt kończy się w danym miejscu, to sąsiedni pręt powinien mieć zakład w innym punkcie. Zaleca się, aby odległość między sąsiednimi zakładami nie była mniejsza niż 1,3 długości zakładu. Dzięki temu zapewniamy równomierne rozłożenie naprężeń i ciągłość zbrojenia w całej konstrukcji.
Zbrojenie w punktach krytycznych narożniki i połączenia ław
Niektóre miejsca w konstrukcji fundamentowej są szczególnie narażone na specyficzne naprężenia i wymagają szczególnej uwagi przy zbrojeniu. Mówię tu przede wszystkim o narożnikach ław fundamentowych oraz miejscach połączeń ław wewnętrznych z zewnętrznymi.

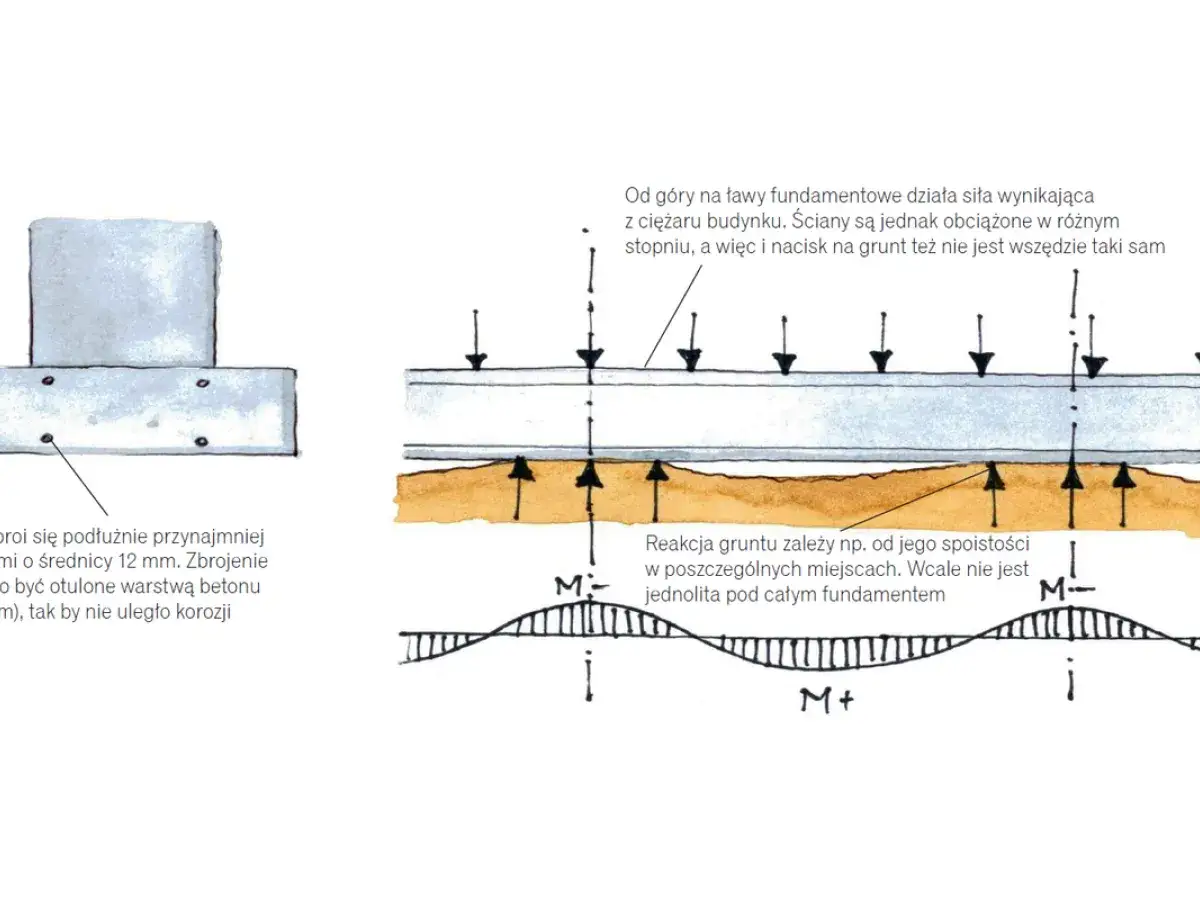

Zbrojenie narożników ław fundamentowych

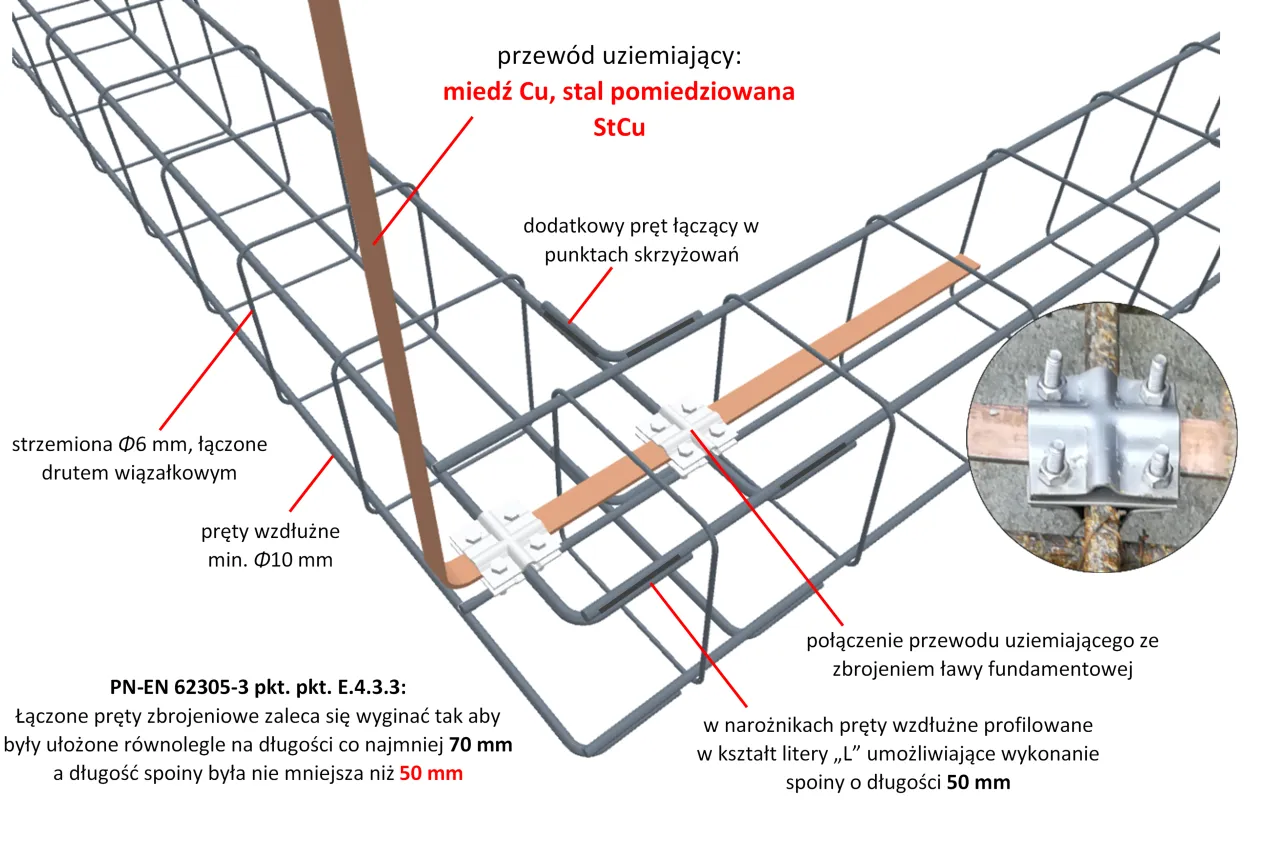

Narożniki ław fundamentowych to punkty, w których występują złożone siły rozciągające i ściskające. Aby zapewnić ciągłość zbrojenia i odpowiednie zakotwienie prętów, zazwyczaj stosuje się dodatkowe pręty wygięte w kształcie litery "L", nazywane kształtkami "L". Te pręty powinny zachodzić na pręty główne na odpowiednią długość zakładu, zapewniając skuteczne przenoszenie sił wokół narożnika. Pamiętajmy, że bez tych dodatkowych elementów narożnik byłby słabym punktem, podatnym na pękanie.
Połączenia ław fundamentowych zewnętrznych z wewnętrznymi (punkty "T")
Miejsca, w których ławy fundamentowe wewnętrzne (np. pod ścianami działowymi) łączą się z ławami zewnętrznymi, tworząc kształt litery "T", również wymagają przemyślanego zbrojenia. W tych punktach kluczowe jest zapewnienie ciągłości konstrukcyjnej, aby obciążenia z wewnętrznych ścian były prawidłowo przenoszone na główną konstrukcję fundamentu. Często wymaga to zastosowania dodatkowego zbrojenia poprzecznego lub specyficznego układu zakładów, które zapewnią odpowiednie zakotwienie prętów i rozłożenie sił. Projekt konstrukcyjny zawsze precyzuje, jak należy wykonać te połączenia, dlatego jego dokładne przestrzeganie jest tutaj absolutnie niezbędne.
Najczęstsze błędy przy łączeniu zbrojenia i jak ich unikać
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. W mojej pracy często spotykam się z powtarzającymi się pomyłkami, które mają poważne konsekwencje dla trwałości i bezpieczeństwa budynku. Warto je znać, aby ich uniknąć.
Zbyt krótki zakład prętów
To chyba najbardziej krytyczny błąd. Zbyt krótki zakład oznacza, że pręty nie mają wystarczającej powierzchni styku z betonem, aby skutecznie przenosić siły. W efekcie, w miejscu połączenia beton może ulec przedwczesnemu zniszczeniu, a zbrojenie straci swoją funkcję. Zawsze należy bezwzględnie przestrzegać długości zakładu podanej w projekcie lub wynikającej z normy (min. 50d).
Zardzewiałe lub zanieczyszczone pręty zbrojeniowe
Rdza, błoto, smary czy inne zanieczyszczenia na powierzchni prętów zbrojeniowych drastycznie zmniejszają przyczepność stali do betonu. Jeśli pręty nie są czyste, zbrojenie nie będzie w stanie skutecznie współpracować z betonem, co sprawi, że cała konstrukcja będzie osłabiona. Lekka, nalotowa rdza jest dopuszczalna, ale pręty z grubą, łuszczącą się rdzą lub zanieczyszczeniami muszą zostać oczyszczone lub wymienione.
Koncentracja zakładów w jednym przekroju
Jak już wspomniałem, łączenie wszystkich prętów w jednym miejscu to poważny błąd. Tworzy to osłabioną płaszczyznę w fundamencie, gdzie zbrojenie jest mniej efektywne. Pamiętajmy o zasadzie "mijanki" zakłady muszą być rozłożone wzdłuż konstrukcji, a nie skoncentrowane w jednym punkcie.
Zbyt luźne wiązanie prętów drutem
Choć drut wiązałkowy nie przenosi sił konstrukcyjnych, jego rola w stabilizacji zbrojenia jest nie do przecenienia. Zbyt luźne wiązanie może spowodować przemieszczenie się prętów podczas betonowania, co skutkuje nieprawidłowym ułożeniem zbrojenia, zmniejszeniem otuliny betonowej i ostatecznie nieskutecznym zbrojeniem. Wiązanie musi być na tyle mocne, aby utrzymać pręty w ich docelowej pozycji.
Brak lub zbyt mała otulina betonowa
Otulina betonowa to warstwa betonu otaczająca zbrojenie. Jej rola jest fundamentalna: chroni stal przed korozją (wilgoć, agresywne środowisko), ogniem oraz uszkodzeniami mechanicznymi. W przypadku fundamentów minimalna grubość otuliny powinna wynosić co najmniej 50 mm. Zbyt mała otulina to prosta droga do szybkiej korozji zbrojenia i degradacji konstrukcji. Aby zapewnić odpowiednią otulinę, należy stosować specjalne podkładki dystansowe.
Użycie stali o innej klasie lub średnicy niż w projekcie
Każdy typ stali ma specyficzne właściwości wytrzymałościowe i plastyczne, które są kluczowe dla obliczeń projektowych. Zastąpienie stali o jednej klasie inną, lub użycie prętów o innej średnicy niż przewidziano w projekcie, może poważnie zagrozić integralności konstrukcyjnej. Jest to błąd, który może mieć katastrofalne skutki i nigdy nie powinien mieć miejsca.
Ignorowanie projektu konstrukcyjnego
Projekt konstrukcyjny to dokumentacja techniczna, która zawiera wszystkie szczegółowe informacje, obliczenia i instrukcje dostosowane do konkretnego budynku i warunków gruntowych. Ignorowanie jego wytycznych, czy to w kwestii średnic prętów, długości zakładów, czy rozmieszczenia zbrojenia, to najpoważniejsze ryzyko bezpieczeństwa. Projekt jest wynikiem pracy wykwalifikowanych inżynierów i jego przestrzeganie jest absolutnie obowiązkowe.
Kontrola zbrojenia przed betonowaniem ostatnia szansa na korektę
Zanim wylejemy beton, mamy ostatnią, ale niezwykle ważną szansę na weryfikację poprawności wykonania zbrojenia. To moment, w którym wszelkie błędy mogą zostać skorygowane bez ponoszenia ogromnych kosztów. Zawsze zalecam przeprowadzenie szczegółowej inspekcji, najlepiej w obecności kierownika budowy.
Praktyczna lista kontrolna przed betonowaniem
Aby ułatwić proces kontroli, przygotowałem listę kluczowych punktów, które należy sprawdzić:
- Prawidłowe długości zakładów: Czy wszystkie zakłady mają długość zgodną z projektem (lub min. 50d)?
- Właściwe rozmieszczenie zakładów: Czy zakłady są rozłożone "na mijankę", bez koncentracji w jednym przekroju?
- Solidne związanie wszystkich połączeń: Czy drut wiązałkowy jest mocno zaciśnięty, stabilizując pręty?
- Czystość prętów: Czy pręty są wolne od grubej rdzy, błota, smarów i innych zanieczyszczeń?
- Zgodność średnic i klas prętów z projektem: Czy użyto stali o właściwych parametrach?
- Odpowiednia otulina betonowa: Czy pręty są podniesione na podkładkach dystansowych, zapewniając min. 50 mm otuliny od spodu i boków?
- Prawidłowe umieszczenie kształtek "L" w narożnikach: Czy dodatkowe zbrojenie narożne jest zgodne z projektem?
- Ogólna zgodność z projektem konstrukcyjnym: Czy cały układ zbrojenia odpowiada rysunkom i opisom w projekcie?
Przeczytaj również: Jak głęboko fundamenty? Uniknij pęknięć i wysadzin!
Rola kierownika budowy w nadzorze prac zbrojarskich
Kierownik budowy odgrywa kluczową rolę w nadzorowaniu prac zbrojarskich. To on, jako osoba posiadająca odpowiednie kwalifikacje i doświadczenie, jest odpowiedzialny za formalne zatwierdzenie zbrojenia przed betonowaniem. Jego wiedza i pieczęć na protokole odbioru to gwarancja, że wszystkie prace zostały wykonane zgodnie z normami, projektem oraz sztuką budowlaną. Nigdy nie należy betonować fundamentów bez jego akceptacji to podstawa bezpieczeństwa i późniejszego odbioru budynku.
